Gracias por comprar Focusrite RedNet A16R MkII.
RedNet A16R MkII Se trata de una interfaz de montaje en rack de 1U y 19 pulgadas con 16 canales AD y DA, además de un par de canales AES3, para la red de audio sobre IP Dante. El nivel de funcionamiento es conmutable entre 18 dBu y 24 dBu, y cada canal de entrada y salida cuenta con controles de silencio/atenuación y nivel. Diseñada específicamente para entornos de giras, sonido en directo y radiodifusión, cada unidad ofrece redundancia de red y alimentación, una construcción robusta con conectores de cierre, control remoto y monitorización remota.
Los conectores Ethernet duales (principal y secundario) en el panel posterior garantizan la máxima fiabilidad de la red, con conmutación automática a una red secundaria en el improbable caso de un fallo de red. Estos puertos también pueden utilizarse para conectar en cadena unidades adicionales cuando se opera en modo conmutado.
Las fuentes de alimentación redundantes (PSU A y B), con tomas de entrada independientes en el panel posterior, permiten conectar una de ellas a un sistema de alimentación ininterrumpida (SAI). El estado de cada PSU se puede supervisar de forma remota a través de la red o desde el panel frontal.
RedNet A16R MkII Incorpora un convertidor de frecuencia de muestreo (SRC) en el par de entradas AES3, lo que permite su funcionamiento instantáneo con cualquier fuente AES3, independientemente de la frecuencia de muestreo o la sincronización de la red Dante. La interfaz de audio se proporciona mediante cuatro conexiones DB25 de E/S analógicas combinadas estándar de 8 canales (AES59). Además, los canales 17 y 18* funcionan como canales AES3.
Nota
*Cuando se opera a frecuencias de muestreo cuádruples, las entradas de los canales 17 y 18 no estarán disponibles. El usuario puede entonces seleccionar entre: 1-16 analógico o 1-14 analógico y 15-16 AES3.
La entrada/salida Word Clock en los conectores BNC permite sincronizar la red Dante con el reloj de la casa o sincronizar equipos externos con la red Dante. También se puede recibir la referencia DARS a través del conector de entrada XLR-3.

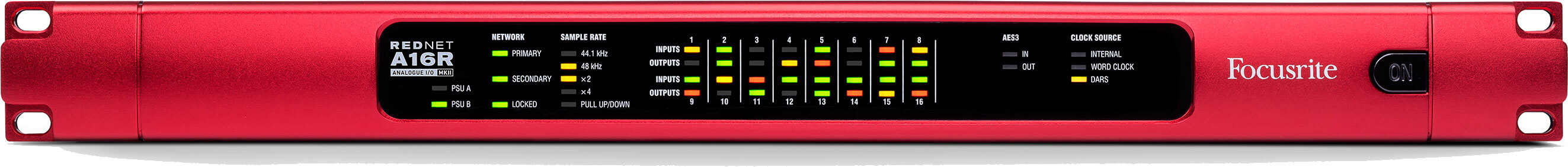

El RedNet A16R MkII El panel frontal contiene un conjunto de LED para confirmar el estado de la fuente de alimentación, el estado de la red, la frecuencia de muestreo, las fuentes de reloj y la presencia de señal tanto en la entrada como en la salida.
Nota
Para descargar esta guía de usuario en formato PDF, vaya a: downloads.focusrite.com .
Esto es Versión 2.0 del RedNet A16R MkII Guía del usuario.
Esta es una Versión 2.0 de la guía de usuario.
