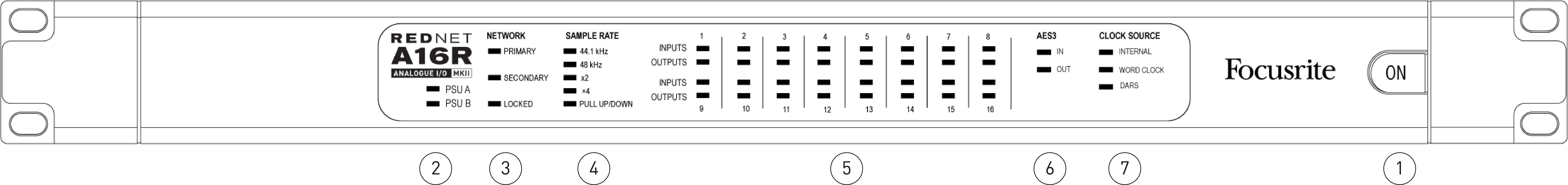

Interruptor de alimentación de CA
-
Indicadores de potencia:
-
Fuente de alimentación A – Se ilumina cuando se aplica una entrada de CA y todas las salidas de CC están presentes.
-
Fuente de alimentación B – Se ilumina cuando se aplica una entrada de CA y todas las salidas de CC están presentes.
Cuando ambas fuentes de alimentación funcionan correctamente y tienen entradas de CA, la fuente de alimentación A será la fuente de alimentación predeterminada.
-
-
RedNet Indicadores de estado de la red:
-
PRIMARIO Se ilumina cuando el dispositivo está conectado a una red Ethernet activa. También se ilumina para indicar la actividad de la red cuando funciona en modo conmutado.
-
SECUNDARIO – Se ilumina cuando el dispositivo está conectado a una red Ethernet activa. No se utiliza cuando funciona en modo conmutado.
-
BLOQUEADO – Se ilumina cuando se recibe una señal de sincronización válida de la red o cuando se recibe una señal de sincronización válida de la red. RedNet A16R MkII La unidad es el líder de la red. Parpadea si se ha seleccionado el reloj externo pero no está conectado.
-
-
RedNet Indicadores de frecuencia de muestreo
Cinco indicadores naranjas: 44,1 kHz, 48 kHz, x2 (múltiplo de 44,1 o 48), x4 (múltiplo de 44,1 o 48) y frecuencia de muestreo SUBIR/BAJAREstos indicadores se iluminan individualmente o en combinación para mostrar la frecuencia de muestreo utilizada. Por ejemplo, para una configuración de 96 kHz con resistencia de subida/bajada, se iluminarán los indicadores de 48 kHz, x2 y resistencia de subida/bajada.
-
Indicadores de nivel de señal:
-
ENTRADAS – Los LED tricolores indican los niveles de señal de audio en las entradas de la red:
-
Verde: Señal presente (se ilumina a -42 dBFS)
-
Naranja: -6 dBFS
-
Rojo: 0 dBFS
-
-
SALIDAS – Los LED tricolores indican los niveles de señal de audio en las salidas de la red:
-
Verde: Señal presente (se ilumina a -42 dBFS)
-
Naranja: -6 dBFS
-
Rojo: 0 dBFS
-
Nota
Cuando se opera a frecuencias de muestreo cuádruples, las indicaciones de los LED 15 y 16 dependerán del modo de señal seleccionado.
Modo
LED 15
LED 16
Término análogo
Análogo ch 15
Analógico ch 16
AES3
AES3 izquierda
AES3 derecha
-
-
Indicadores de presencia de señal AES3
Los LED verdes indican si hay una señal AES3 presente. EN a la red y AFUERA de la red; cada una se ilumina a -126 dBFS.
Nota
Cuando se opera a frecuencias de muestreo cuádruples, los LED IN y OUT no se iluminan si se ha seleccionado el modo analógico.
Modo
LED 'ENTRADA'
LED 'FUERA'
Término análogo
Apagado
Apagado
AES3
Canales analógicos 15/16
Canales analógicos 15/16
-
Fuente del reloj
Tres indicadores naranjas: Interno, Reloj de palabras (Entrada BNC) y DARS (Entrada XLR-3). El indicador que se ilumine identifica la referencia de reloj que se está utilizando. Si la fuente de reloj entrante no es válida, el indicador "Bloqueado" parpadeará para indicar que la unidad ha vuelto a utilizar su reloj interno.
Ninguno de los indicadores estará encendido cuando el dispositivo esté funcionando como un seguidor de Dante.
-

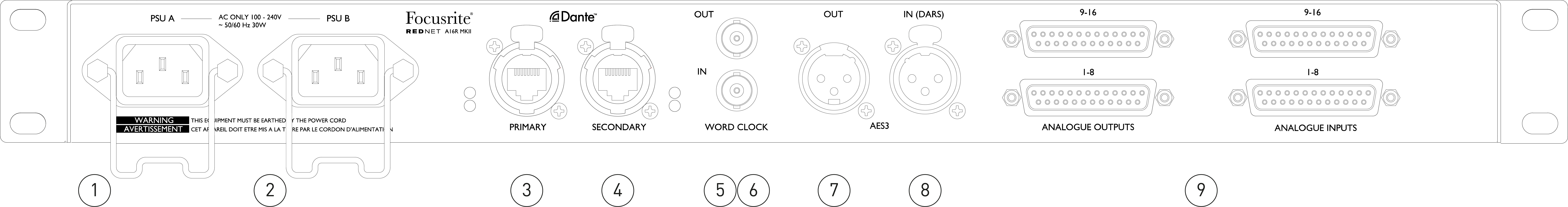

Entrada de red IEC A
Receptáculo IEC estándar para red eléctrica de CA. RedNet A16R MkII Cuenta con una fuente de alimentación "universal", que le permite funcionar con cualquier voltaje de suministro entre 100 y 240 V CA.
-
Entrada de red IEC B
Conector de entrada para la fuente de alimentación de respaldo. La fuente de alimentación B permanece en modo de espera, pero tomará el control automáticamente si la fuente de alimentación A presenta una falla o pierde su suministro principal.
Si se dispone de un sistema de alimentación ininterrumpida (UPS), se recomienda conectarlo a la entrada B.
-
Puerto de red principal
Conector RJ45 etherCON para la red Dante. Utilice cables de red estándar Cat 5e o Cat 6 para conectar. RedNet A16R MkII al conmutador de red Ethernet. Junto a cada toma de red hay LED que se iluminan para indicar una conexión de red válida y actividad de red.
-
Puerto de red secundario
Conexión de red Dante secundaria donde se utilizan dos enlaces Ethernet independientes (modo redundante) o un puerto adicional en un conmutador de red integrado en la red principal (modo conmutado).
-
Word Clock Out
Proporciona una salida de la referencia de reloj del sistema seleccionada (se puede alternar entre la frecuencia base y la frecuencia de red).
-
Reloj de palabras en
Permite la sincronización de la red Dante para albergar el reloj de palabras.
-
Salida AES3
Salida AES3 permanente del par de canales de audio 17-18.
Al operar a frecuencias de muestreo cuádruples, los canales 17 y 18 se convierten en duplicados de los canales 15 y 16. La salida siempre está disponible, ya sea en modo AES3 o analógico.
-
AES3 en
Fuente AES3 para los canales 17 y 18. También puede utilizarse como fuente de reloj al recibirla mediante AES3 o DARS (señal de referencia de audio digital: reloj distribuido AES3 según AES11). Seleccionable por software.
-
Conectores analógicos DB25
Entradas y salidas analógicas en conectores DB25 hembra; ocho canales por conector. Cableado según el estándar analógico AES59 (también conocido como estándar Tascam).

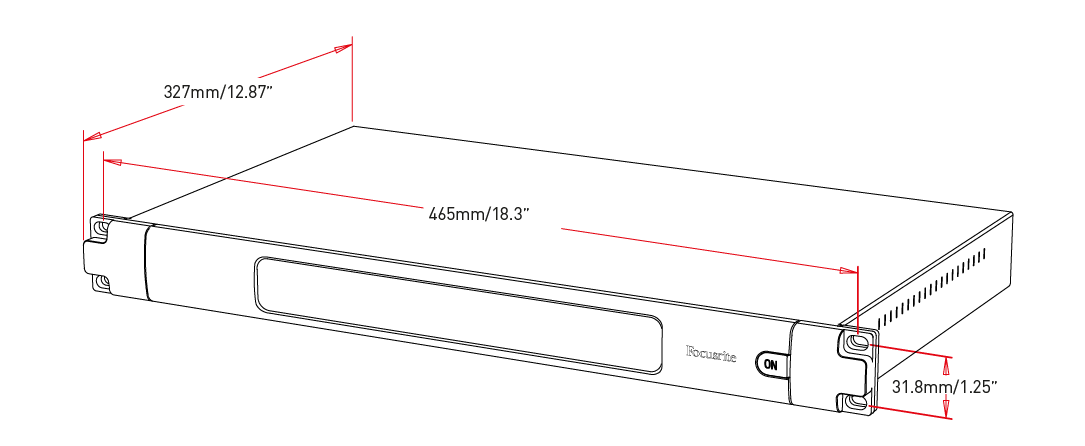

RedNet A16R MkII Requiere 1U de espacio de rack vertical. Deje 75 mm adicionales de profundidad de bastidor detrás de la unidad para permitir el paso de cables.
RedNet A16R MkII pesa y para instalaciones en un entorno fijo (p. ej., un bastidor de estudio), los soportes del bastidor del panel frontal* proporcionarán un soporte adecuado. Sin embargo, si la unidad se va a utilizar en una situación móvil (p. ej., en un estuche para viajes, etc.), se recomienda utilizar estantes o rieles de soporte laterales dentro del bastidor.
Importante
*Utilice siempre pernos M6 y tuercas enjauladas diseñadas específicamente para racks de equipos de 19”. Una búsqueda en Internet utilizando la frase "tuercas enjauladas M6" revelará los componentes adecuados.
La refrigeración se realiza mediante ventiladores que se desplazan lateralmente. Los ventiladores utilizados son de baja velocidad y bajo nivel de ruido.
Nota
La temperatura ambiental máxima de funcionamiento es 45 ºC / 113 ºF.
La ventilación se realiza mediante ranuras en la carcasa a ambos lados. No montar RedNet A16R MkII Coloque el equipo justo encima de cualquier otro aparato que genere calor significativo, como por ejemplo, un amplificador de potencia. Además, asegúrese de que, al montarlo en un rack, las rejillas de ventilación laterales no estén obstruidas.
RedNet A16R MkII está alimentado por la red eléctrica. Incorpora fuentes de alimentación 'universales' que pueden funcionar con cualquier voltaje de red CA de 100 V a 240 V. Las conexiones de CA se realizan mediante conectores IEC estándar de 3 pines en el panel posterior.
Cuando las fuentes de alimentación A y B están conectadas, la fuente A se convierte en la fuente de alimentación predeterminada y, por lo tanto, consume más corriente que la B. Si se dispone de una fuente de alimentación de respaldo proveniente de un sistema de alimentación ininterrumpida, se recomienda conectarla a la entrada B.
Los cables IEC compatibles se suministran con la unidad; estos deben conectarse a enchufes de red del tipo correcto para su país.
El consumo de energía CA del RedNet A16R MkII es 41 W.
Nota
No hay fusibles en RedNet A16R MkII u otros componentes reemplazables por el usuario de cualquier tipo. Consulte todos los problemas de servicio al equipo de atención al cliente (consulte Servicio de atención al cliente y mantenimiento de la unidad).
