Utilizando el RedNet A16R MkII en RedNet Control 2

RedNet Control 2 es FocusriteAplicación de software personalizable para controlar y configurar RedNet y las interfaces de la gama roja. El sistema muestra una imagen para cada unidad de hardware, indicando sus niveles de control y ajustes de función, medidores de señal, así como indicadores de estado críticos para las fuentes de alimentación, el estado del reloj y las conexiones de red primaria/secundaria.

Puedes encontrar la guía del usuario para RedNet Control 2 aquí:

focusrite.com/descargas

Consulte la sección "Control del dispositivo" para obtener más detalles sobre el funcionamiento y la configuración del dispositivo mediante el software.

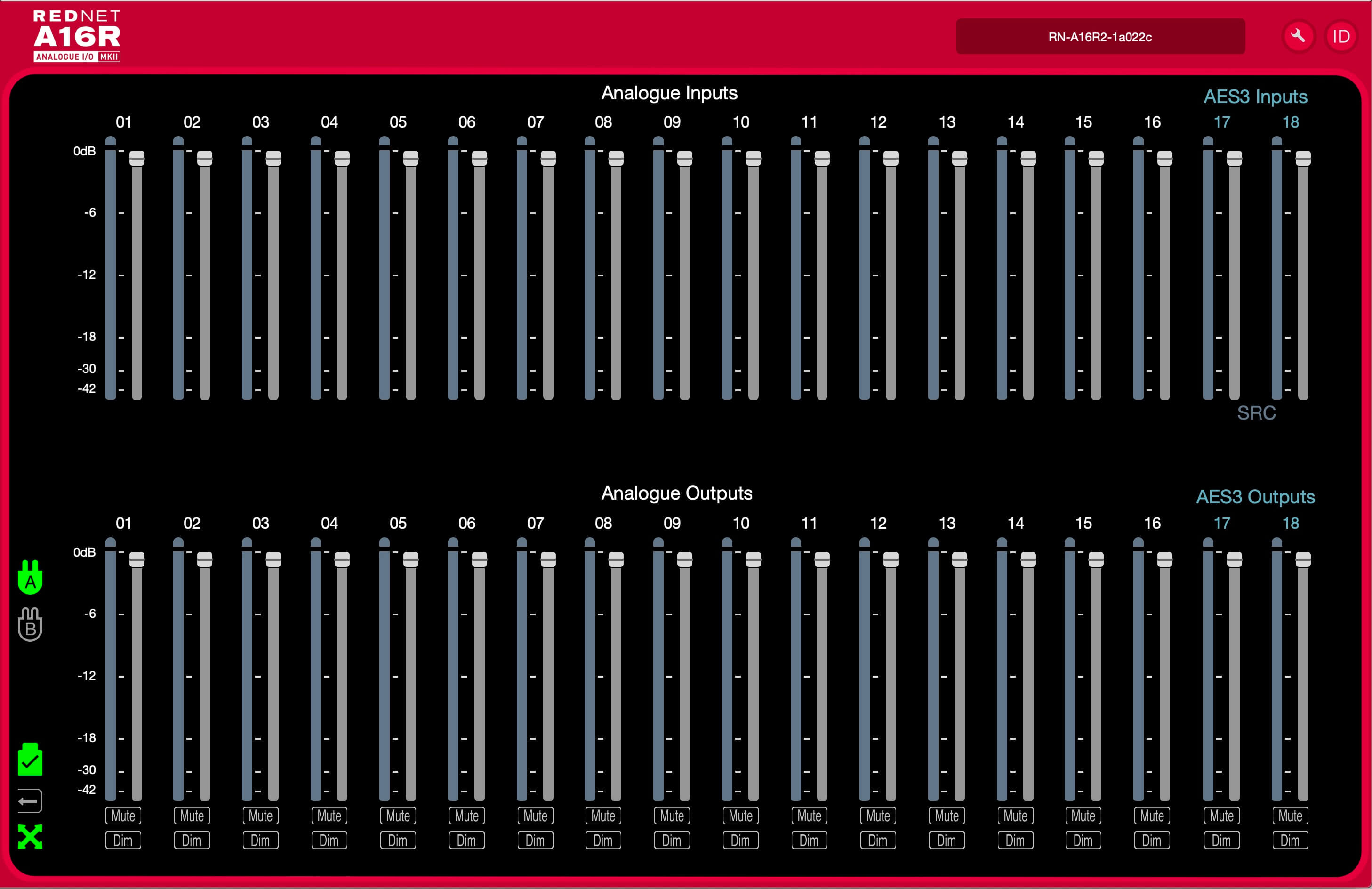

La interfaz gráfica de usuario de una sola pestaña para la RedNet A16R MkII La unidad se muestra a continuación:

La imagen muestra los controles deslizantes de nivel, los medidores de nivel y los botones de silencio/atenuación para cada una de las 18 entradas y salidas.

Los iconos de estado de las fuentes de alimentación y de la red se muestran a la izquierda.

Cuando añades un RedNet A16R MkII En una pestaña que contiene seis o doce dispositivos, los controles gráficos se dividen en tres páginas: 'Medidores', 'Entradas' y 'Salidas', con las E/S divididas en canales del 1 al 8 o del 9 al 18.

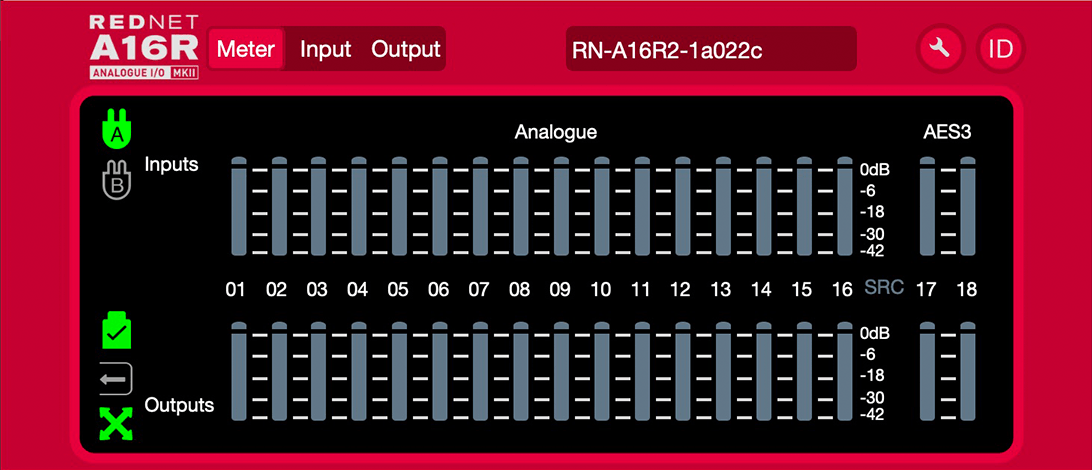

pestaña Medidores

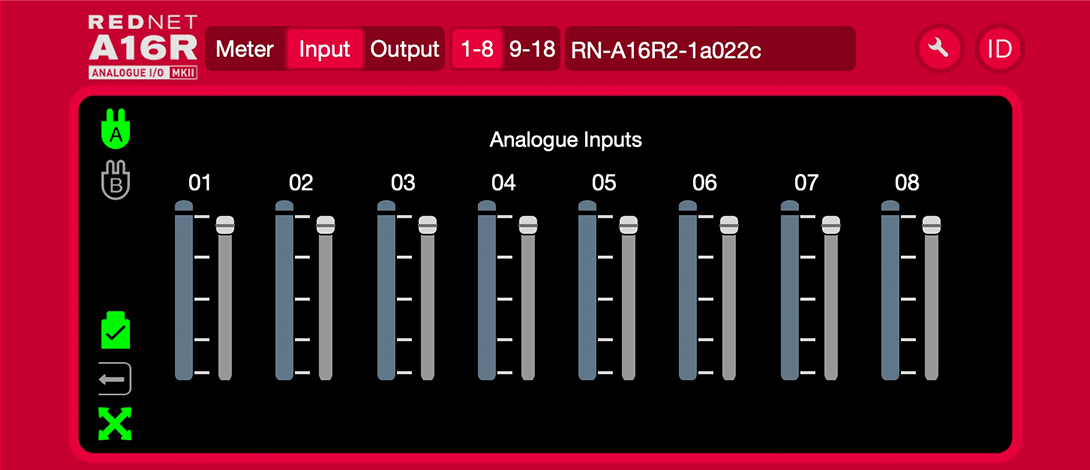

Pestaña de entradas 1–8

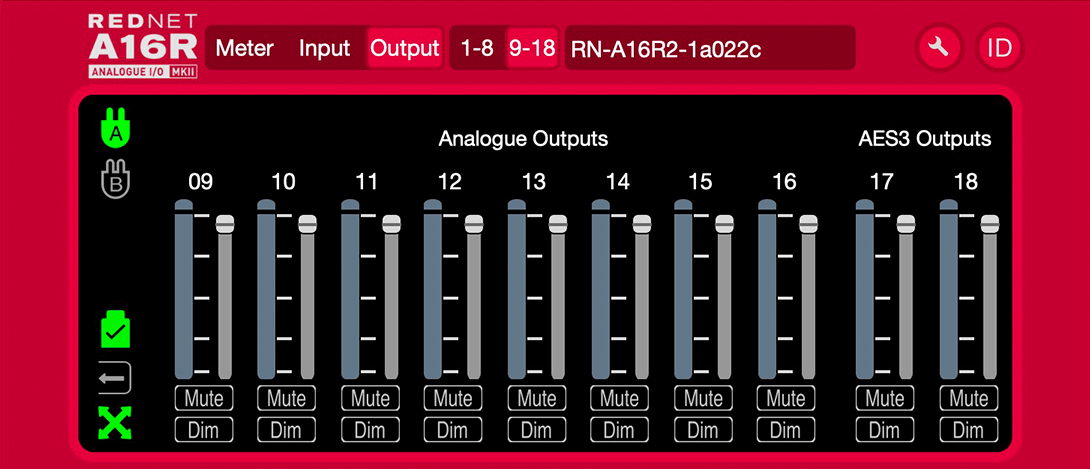

Pestaña de resultados 9–16

A escala completa, 0 dBFS se muestra mediante un segmento de gráfico de barras rojas en cada medidor de nivel.

'SRC' indica que los convertidores de frecuencia de muestreo están activados para el par de canales AES3.

RedNet Control 2 Iconos de estado

Los iconos de estado de las fuentes de alimentación y de la red se muestran a la izquierda de cada ventana del dispositivo:

	Fuentes de alimentación A y B: Cada una se ilumina si la fuente de alimentación tiene entrada de energía y todas las salidas de CC están presentes.
	Red(es): Cada una se ilumina si existe una conexión válida.
	Bloqueado: la unidad se ha bloqueado correctamente a la red (cambia a una cruz roja si no está bloqueada).
	Líder de red: Indica si un dispositivo es el líder de la red.
	Reloj externo – Verde: Se ilumina cuando se selecciona y bloquea el reloj externo. Ámbar: Se ilumina cuando se selecciona un reloj externo pero no está bloqueado. Rojo: Se ilumina cuando se selecciona un reloj externo pero no está conectado.

Menú de herramientas

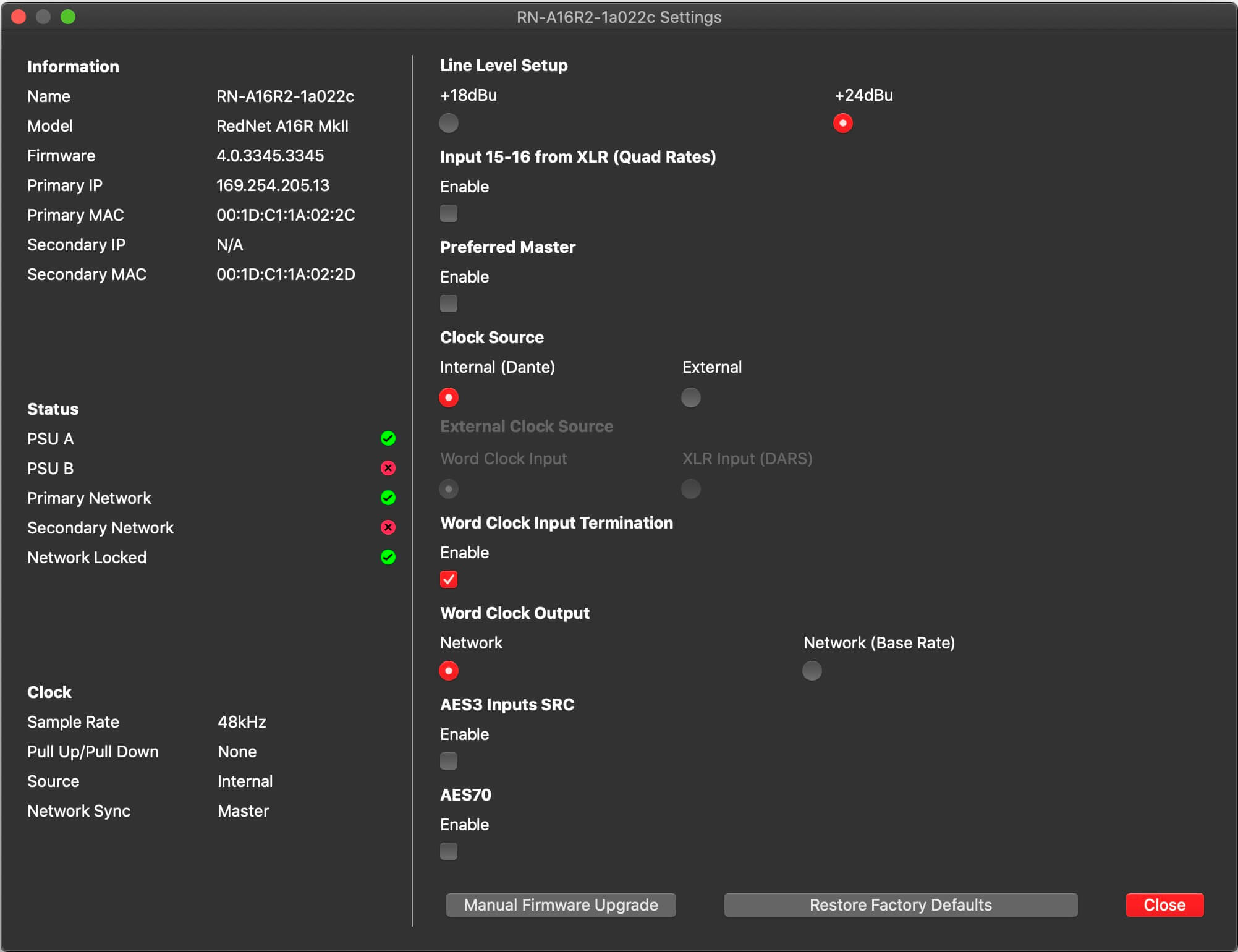

Haciendo clic en el icono de Herramientas Se abrirá la ventana de Configuración del sistema:

El menú Herramientas muestra el A16R MkIILos detalles del hardware y el firmware, así como la configuración actual del dispositivo, se muestran en el panel izquierdo de la ventana.

• Configuración de nivel de línea – Establece el nivel de salida de línea analógica en 0 dBFS:

  • +18 dBu

  • +24 dBu (configuración predeterminada de fábrica)

• Entradas 15 y 16 desde XLR (velocidades cuádruples) – Marque esta opción. Al seleccionarla, los canales analógicos 15 y 16 se reemplazan por el par de canales AES3.

  Nota

  Esta opción solo funciona cuando la unidad opera a frecuencias de muestreo de cuatro bandas.

• Líder preferido – Estado de encendido/apagado.

• Fuente del reloj - Solo se puede seleccionar una de las siguientes opciones a la vez:

  • Interno (RedNet) es el líder de la red pero funciona con el reloj interno) Configuración predeterminada de fábrica

  • Externo – Reloj de palabras

  • Externa – Entrada XLR-3 (DARS o audio)

  Nota

  Al seleccionar cualquier fuente de reloj, RedNet A16R MkII se convierte en el líder preferido de la red.

• Terminación de entrada del reloj de palabras – Marque la opción Activado/Desactivado. (Termina la entrada de reloj de palabra BNC con 75Ω).

• Salida del reloj de palabras – Se puede seleccionar uno en cualquier momento.

  • Red

  • Red (Tarifa base)

• Convertidor de frecuencia de muestreo de entrada AES3 – Estado de encendido/apagado. Aplicable a los canales 17 y 18.

• AES70 – Estado de encendido/apagado.
