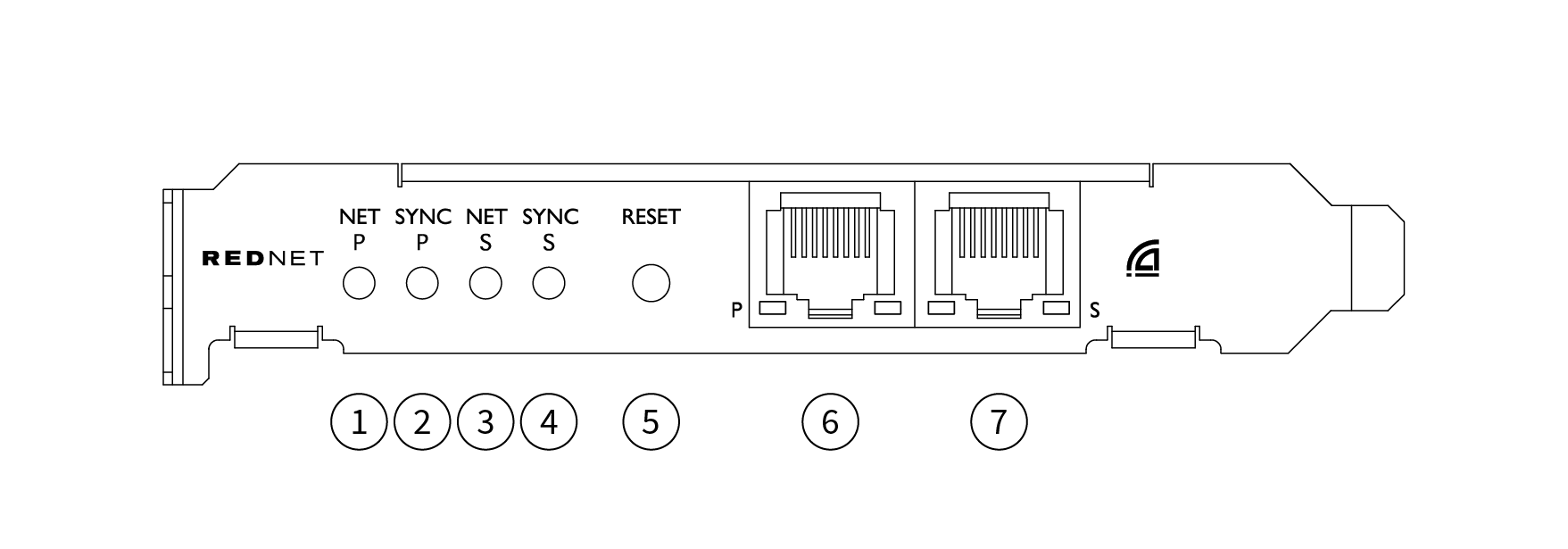

LED d’état net P
LED multicolore. S’allume en mode Commuté ou en mode Redondant :
-
Vert (fixe) – Liaison primaire active (DHCP)
-
Bleu (fixe) – Liaison primaire active (IP statique)
-
Off – Pas de connexion réseau
-
-
LED d’état Sync P
LED multicolore. S’allume en mode Commuté ou en mode Redondant :
-
Bleu (fixe) – Confirme que l’appareil est un leader PTP de Dante ; il est configuré (via Dante Controller) pour générer l’horloge Dante qui sera utilisée par d’autres unités.
-
Vert (fixe) – Confirme que l’appareil est un suiveur PTP Dante ; il se synchronise sur l’horloge intégrée dans le flux binaire Dante entrant.
-
Rouge (fixe) – Pas de synchronisation PTP.
-
-
LED d’état net S
LED multicolore :
-
Vert (fixe) – Liaison secondaire active (DHCP)
-
Bleu (fixe) – Liaison secondaire active (IP statique)
-
Off – Pas de connexion réseau
-
Violet (fixe) – Indique que est en mode Commuté
-
-
LED d’état Sync S
LED multicolore. S’allume en mode Redondant uniquement :
-
Bleu (fixe) – Confirme que l’appareil est un leader PTP de Dante ; il est configuré (via Dante Controller) pour générer l’horloge Dante qui sera utilisée par d’autres unités.
-
Vert (fixe) – Confirme que l’appareil est un suiveur PTP Dante ; il se synchronise sur l’horloge intégrée dans le flux binaire Dante entrant.
-
Off – Pas de connexion réseau
-
Violet (fixe) – Indique que est en mode Commuté
-
-
Commutateur de réinitialisation
Efface la configuration actuelle (Nom, configuration IP, etc.). Appuyez et maintenez enfoncé pendant sept secondes pour rétablir l'état par défaut du avec le réglage DHCP.
Lorsqu’elles sont enfoncées, les LED de la façade avant s’allument en séquence à des intervalles d’une seconde. Toutes les LED clignoteront ensuite pendant trois secondes supplémentaires, après quoi le se réinitialisera.
-
Port réseau primaire
Connecteur RJ45 pour le réseau Dante. Utilisez des câbles réseau blindés Cat 5e ou supérieure pour connecter le au commutateur réseau Ethernet.
À côté des deux prises réseau se trouvent des LED qui s’allument pour indiquer une connexion réseau et une activité réseau valides.
-
Port réseau secondaire
Connexion réseau Dante secondaire où deux liaisons Ethernet indépendantes sont utilisées (mode Redondant), ou un port supplémentaire sur un commutateur de réseau intégré sur le réseau primaire (mode Commuté). Le mode de fonctionnement est défini via Dante Controller.
Le réseau Dante peut être visualisé ou contrôlé via l’un ou l’autre port.
