Vous devez éteindre et débrancher l'alimentation électrique de votre ordinateur avant de commencer l'installation de la carte RedNet PCIeNX. Le branchement à chaud n'est PAS pris en charge.
Laissez l'ordinateur refroidir avant de commencer l'installation.
Reportez-vous au manuel technique de votre ordinateur pour savoir comment installer la carte PCIe.
Les décharges électrostatiques (ESD) peuvent endommager le produit de manière irréversible. Vous devez respecter les précautions suivantes contre les décharges électrostatiques lors de l'installation de la carte :
-

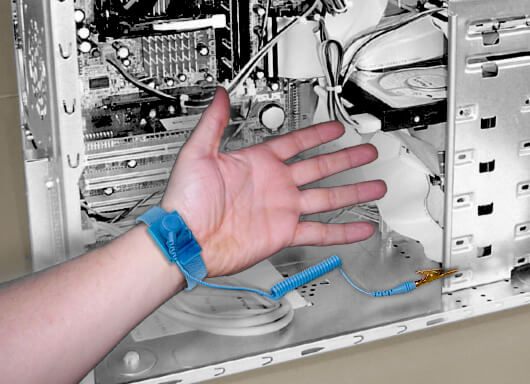

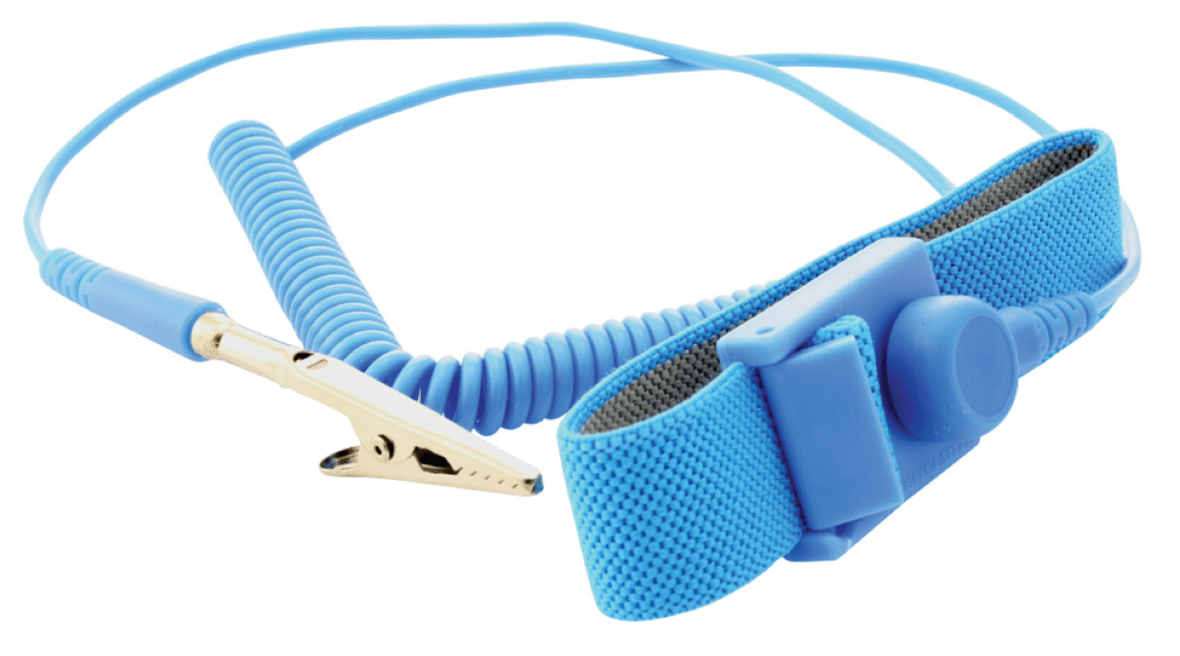

Portez un bracelet ESD connecté à une surface non peinte du boîtier de l'ordinateur. La sangle doit être bien ajustée contre la skin pour assurer une connexion fiable.
-
Conservez la carte PCIeNX dans son sac ESD jusqu'à ce que vous en ayez besoin.
-
Ne saisissez la carte que par ses bords ou sa façade ; évitez de toucher les éléments qui la composent.
-
Ne touchez pas les contacts du connecteur PCIe.
-
Si vous n'avez pas de bracelet ESD, touchez toujours une surface non peinte du boîtier de votre ordinateur avant de manipuler la carte.
-
Évitez de marcher sur les zones recouvertes de moquette pendant l'installation
|
|
|
Vous pouvez télécharger tous les logiciels dont vous avez besoin pour un système à l’adresse downloads.focusrite.com ou le site Web après avoir enregistré votre à l’adresse : focusrite.com/register .
Vous pouvez contrôler les fonctions du à partir de et définir le routage dans Dante Controller.
Pour télécharger Dante Controller, rendez-vous sur : audinate.com . Après avoir créé un compte, vous pouvez télécharger et installer l’application.
La carte d’enregistrement du produit fournie avec votre appareil contient un code de validation, que vous devez entrer dans la rubrique d’enregistrement.
Suivez les instructions sur la carte pour enregistrer votre produit et télécharger et le logiciel associé.
Une fois téléchargé, vous pouvez installer . Suivez toutes les instructions à l’écran à partir de ce point.
RedNet Control est accessible à tous à l’adresse downloads.focusrite.com/focusrite-pro
Nous vous recommandons d’allumer les composants d’un système RedNet comme suit :
-
Mettre sous tension le(s) commutateur(s) Gigabit
-
Mettre sous tension toutes les unités RedNet sur le réseau
-
Démarrer l’ordinateur hôte
Une fois que votre ordinateur est prêt, ouvrez .
Nous recommandons que toutes les connexions Ethernet de votre système Dante soient effectuées à l’aide de câbles STP CAT 6.
Note
Le comprend un port Ethernet « virtuel » pour permettre aux données de contrôle d’être transmises aux périphériques d’E/S RedNet à distance. Il n’est donc pas nécessaire de connecter d’autres ports réseau de votre ordinateur à votre Dante réseau.

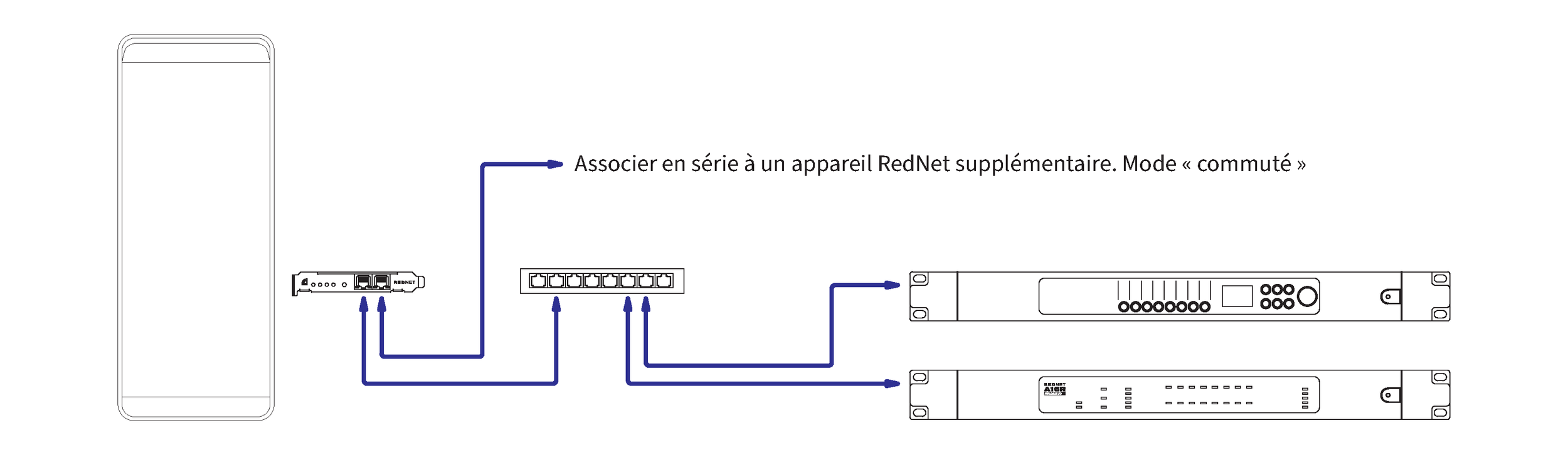

Cette configuration ne nécessite qu’un seul commutateur réseau Gigabit :
-
Connectez le port de carte primaire au commutateur Gigabit
-
Connectez les ports Ethernet de chaque interface d’E/S de votre système aux ports du commutateur Gigabit.

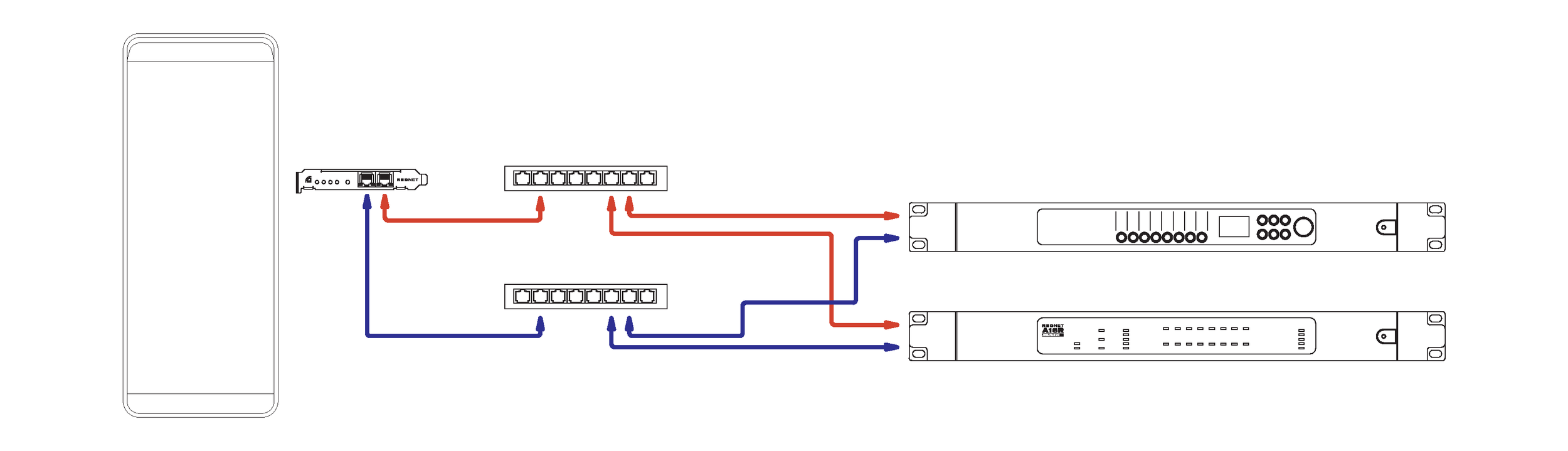

Vous pouvez utiliser un réseau redondant pour les périphériques avec des ports réseau primaires et secondaires. Si le réseau primaire tombe en panne, la transmission audio bascule de manière continue pour utiliser le réseau secondaire. Cette configuration redondante est fréquemment utilisée pour les directs et les radiodiffusions.
Un réseau redondant nécessite un minimum de deux commutateurs réseau :
-
Réglez le en mode Redondant dans Dante Controller.
-
Connectez le port principal de la carte au commutateur réseau primaire
-
Connectez le port secondaire de la carte au commutateur de réseau secondaire
-
Connectez les ports primaire et secondaire de vos autre(s) appareil(s) Dante aux commutateurs réseau primaire et secondaire respectivement pour chaque appareil
Note
N’établissez aucune connexion entre les commutateurs réseau primaire et secondaire.
