Merci d’avoir investi dans le système .
RedNet est un puissant système de réseau audio numérique à faible latence conçu spécifiquement pour la musique, le studio d’enregistrement, le direct et la diffusion. RedNet est basé sur Audinate ® Dante de ® , une technologie de réseau audio éprouvée connue pour son extrême robustesse. Dante – et le système RedNet – est capable de transporter jusqu’à 512 canaux d’audio bidirectionnel (à une fréquence d’échantillonnage de 48 kHz) sur une seule liaison Ethernet gigabit.

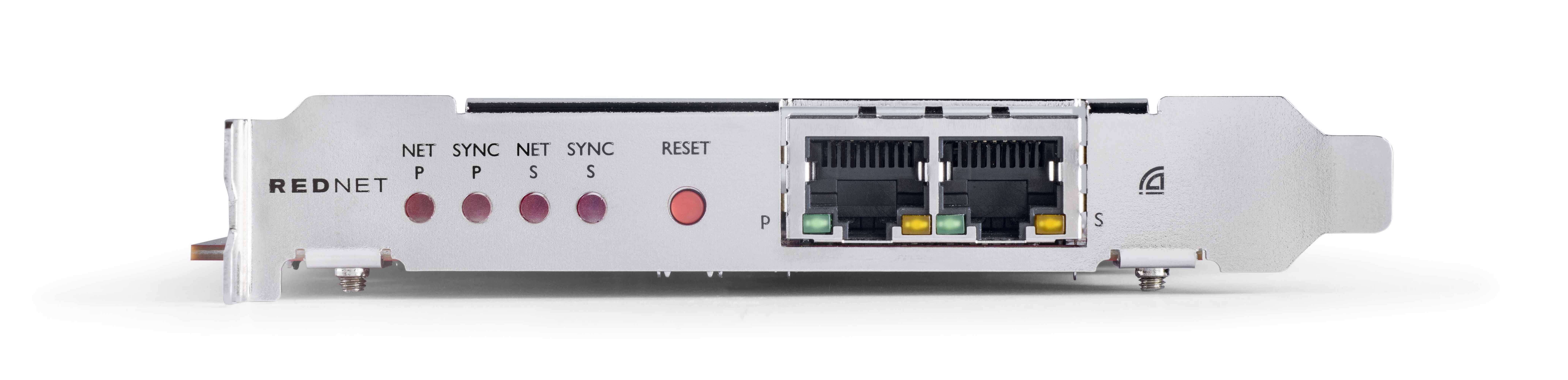

La carte RedNet PCIeNX fournit l'interface matérielle entre l'ordinateur central et le réseau Ethernet, interconnectant les différentes unités d'E/S dans un système RedNet.
-
Installation standard PCI Express
-
Compatible avec les commutateurs réseau standard
-
128 × 128 canaux redondants jusqu’à 192 kHz
-
Mise à niveau optionnelle jusqu’à 256 x 256 canaux audio (24 bits/96 kHz) avec Dante Ready™ et Dante Activator
-
-
Fonctionnement continu avec d’autres appareils et Dante
-
Prise en charge de macOS et Windows
-
Prend en charge AES67, Dante Domain Manager et est conforme à la norme SMPTE ST 2110 (nécessite une licence DDM), ce qui le rend parfait pour le déploiement dans le domaine de la radiodiffusion.
Lorsqu’il est installé dans un emplacement pour carte PCIe à 4 voies (minimum) dans un PC, Mac ou Thunderbolt, la carte permet d’envoyer jusqu’à 256 canaux (après la mise à niveau) vers/depuis le STAN via ses ports Ethernet intégrés.
Note
Pour obtenir les meilleures performances, nous vous recommandons d’utiliser un emplacement pour carte PCIe à 16 voies.
-
Câble Ethernet 2 m Cat 6A
-
Fiche d’information sur la sécurité
-
Guide d’informations importantes Focusrite
-
Carte d’enregistrement du produit – les instructions sur la carte fournissent des liens vers :
-
Contrôle RedNet
-
Pilotes PCIe RedNet (inclus avec le téléchargement de RedNet Control)
-
Le moyen le plus simple de vérifier si le système d’exploitation (OS) de votre ordinateur est compatible avec le est de consulter nos articles sur la compatibilité dans notre Centre d’assistance :
focusritepro.zendesk.com/hc/categories/360000105489-Compatibility
Au fur et à mesure que de nouvelles versions du système d’exploitation sont disponibles, vous pouvez continuer à vérifier si des informations supplémentaires sur la compatibilité sont disponibles en consultant notre Centre d’assistance à l’adresse suivante :
Un emplacement PCIe pleine hauteur, demi-longueur, de 4 à 16 voies, prenant en charge PCIe 2.1.
Le protocole Audinate Dante, sur lequel est basé, utilise la technologie Ethernet standard pour le réseau. Bien que le flux Dante puisse être mélangé avec d’autres données réseau, nous recommandons pour des performances optimales, que le réseau audio soit autonome et ne soit pas utilisé à d’autres fins informatiques.
est compatible avec le câblage Cat 5e et supérieure ; la Cat 6 STP est préférable. Il convient d’utiliser des connecteurs RJ45 standard avec des écrans métalliques, l’écran du câble étant collé à l’écran du connecteur.
Important
Ce produit satisfait aux réglementations FCC lorsque des câbles blindés de grande qualité sont utilisés pour se connecter à d’autres équipements. Le fait de ne pas utiliser de câbles blindés de qualité ou de ne pas suivre les instructions d’installation de ce manuel peut provoquer des interférences magnétiques avec des appareils tels que des radios et des téléviseurs et annuler votre autorisation FCC d’utiliser ce produit aux États-Unis.
-
Compatible Gigabit (1000 Mbps) – les commutateurs inférieurs à cette valeur ne sont pas pris en charge
-
Qualité de service (QoS) avec 4 files d’attente
-
QoS Diffserv (DSCP), avec une priorité stricte
-
Doit être de type « géré » pour fournir des informations détaillées sur le fonctionnement de chaque liaison réseau : vitesse du port, compteurs d’erreurs, bande passante utilisée, etc.
-
« Sans blocage » pour permettre l’utilisation simultanée de la bande passante de tous les ports
-
Une alimentation secteur interne est recommandée – les blocs d’alimentation externes « plug-top » fournis avec certaines unités peuvent être sujets à des interférences qui pourraient générer des parasites audibles
