Focusrite Control Le logiciel permet un mixage et un routage flexibles de tous les signaux audio vers les sorties audio physiques, ainsi que le contrôle des niveaux de sortie du moniteur. La sélection de la fréquence d'échantillonnage et les options de synchronisation numérique sont également disponibles à partir de Focusrite Control.
Note
Focusrite Control est une application pour de nombreuses interfaces Focusrite. Lorsque vous connectez une interface à votre ordinateur et ouvrez Focusrite Control, le modèle d'interface est automatiquement détecté et le logiciel configuré pour s'adapter aux entrées et sorties, ainsi qu'aux autres fonctionnalités disponibles sur le matériel.
Pour ouvrir Focusrite Control:
Installation Focusrite Control sur votre ordinateur place le Focusrite Control icône sur le dock ou le bureau. Cliquez sur l'icône pour lancer Focusrite Control.

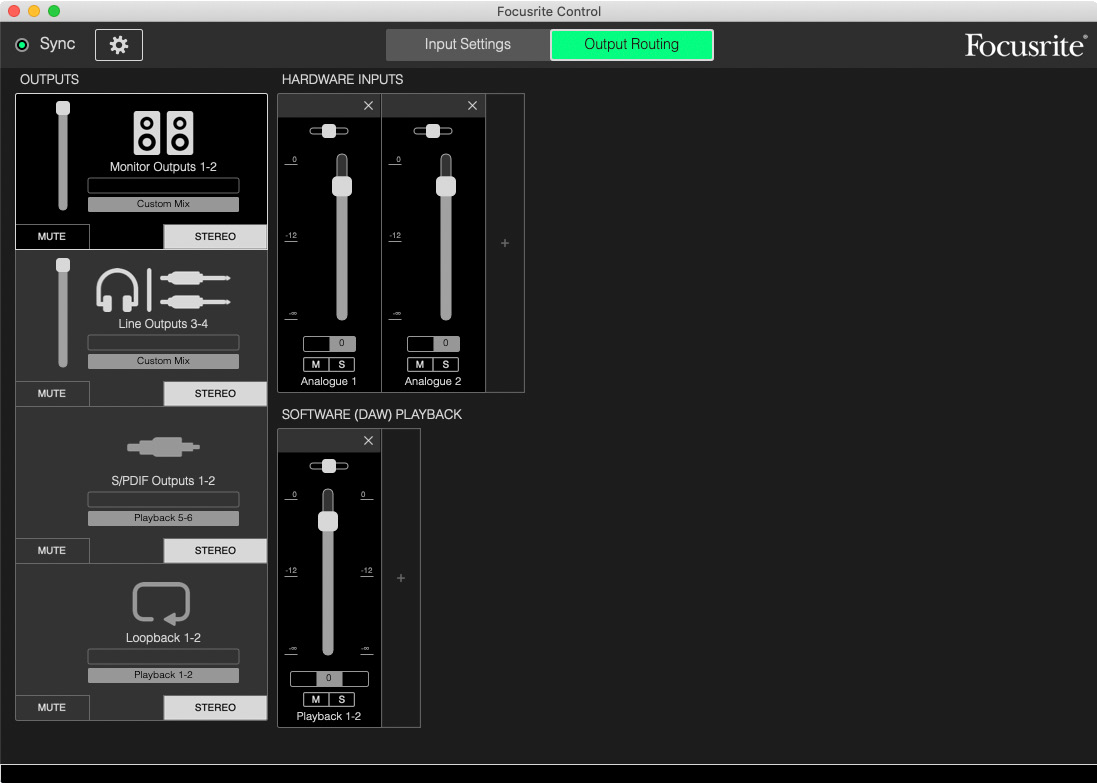

En supposant que votre interface Scarlett soit connectée à votre ordinateur avec le câble USB, Focusrite Control apparaît comme indiqué ci-dessous (version Mac affichée).
Veuillez vous référer à la Focusrite Control guide d'utilisation pour plus de détails. Celui-ci est disponible à l'adresse suivante :
Les entrées et sorties du 18i20 s'affichent dans Focusrite Control avec des numéros de canal différents en fonction de la fréquence d'échantillonnage utilisée. Les numéros de canal varient également lorsque les ports ADAT optiques sont utilisés, en fonction du mode d'E/S numérique sélectionné (voir Modes d'E/S numérique ci-dessous).
Le Scarlett 18i20 3rd Gen prend en charge trois modes d'E/S numériques : ceux-ci sont sélectionnés dans le panneau Paramètres du périphérique de Focusrite Control. Les modes déterminent la manière dont les entrées et sorties audio sont mappées sur les ports optiques (ADAT) et les prises coaxiales d'entrée et de sortie S/PDIF (RCA).
Mode 1 : coaxial (RCA) S/PDIF
Il s'agit du mode par défaut d'usine et votre Scarlett 18i20 3rd Gen adoptera ces affectations « prêtes à l'emploi ». Utilisez ce mode si vous avez besoin d'une entrée audio S/PDIF coaxiale ou si vous souhaitez utiliser un signal S/PDIF coaxial comme source d'horloge.
|
Port numérique |
Taux d'échantillonnage (kHz) |
|||
|---|---|---|---|---|
|
44.1/48 |
88.2/96 |
176.4/192 |
||
|
Entrées |
Entrée S/PDIF |
S/PDIF |
S/PDIF |
S/PDIF |
|
OPTIQUE EN 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
OPTIQUE EN 2 |
x |
x |
x |
|
|
Sorties |
SORTIE S/PDIF |
S/PDIF |
S/PDIF |
S/PDIF |
|
SORTIE OPTIQUE 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
SORTIE OPTIQUE 2 |
ADAT 1-8 |
ADAT 1-4 |
x |
Mode 2 : S/PDIF optique
Sélectionnez ce mode lorsque vous travaillez à une fréquence d'échantillonnage de 44,1/48 ou 88,2/96 kHz et que vous devez envoyer ou recevoir un signal S/PDIF via un port optique. Utilisez également ce mode si vous souhaitez utiliser une source d'horloge envoyée sous forme de signal S/PDIF optique.
|
Port numérique |
Taux d'échantillonnage (kHz) |
|||
|---|---|---|---|---|
|
44.1/48 |
88.2/96 |
176.4/192 |
||
|
Entrées |
Entrée S/PDIF |
x |
x |
x |
|
OPTIQUE EN 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
OPTIQUE EN 2 |
S/PDIF |
S/PDIF |
x |
|
|
Sorties |
SORTIE S/PDIF |
S/PDIF |
S/PDIF |
S/PDIF |
|
SORTIE OPTIQUE 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
SORTIE OPTIQUE 2 |
S/PDIF |
S/PDIF |
x |
Mode 3 : Double ADAT
Sélectionnez ce mode lorsque vous avez besoin de plus de quatre canaux d'entrée et/ou de sortie ADAT lorsque vous travaillez à
Fréquence d'échantillonnage de 88,2/96 kHz.
|
Port numérique |
Taux d'échantillonnage (kHz) |
|||
|---|---|---|---|---|
|
44.1/48 |
88.2/96 |
176.4/192 |
||
|
Entrées |
Entrée S/PDIF |
x |
x |
x |
|
OPTIQUE EN 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
OPTIQUE EN 2 |
x |
ADAT 5-8 |
x |
|
|
Sorties |
SORTIE S/PDIF |
S/PDIF |
S/PDIF |
S/PDIF |
|
SORTIE OPTIQUE 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
SORTIE OPTIQUE 2 |
ADAT 1-8 |
ADAT 5-8 |
x |
Les tableaux ci-dessous répertorient la manière dont les entrées et sorties du 18i20 apparaissent dans Focusrite Control pour chacun des trois modes d'E/S optiques, à chacune des trois paires de fréquences d'échantillonnage. Notez que le premier chiffre des entrées relatives aux canaux ADAT fait référence au port utilisé : ainsi, « ADAT 1.1 » à « ADAT 1.4 » correspondent aux canaux ADAT 1 à 4 du port de droite de chaque paire, tandis que « ADAT 2.1 » à « ADAT 2.4 » correspondent aux canaux ADAT 5 à 8 du port de gauche de chaque paire.
À des fréquences d'échantillonnage de 44,1 kHz et 48 kHz :
À des fréquences d’échantillonnage de 88,2 kHz et 96 kHz :
|
ENTRÉES |
MODE E/S NUMÉRIQUE |
||
|---|---|---|---|
|
COAXIAL S/PDIF |
OPTIQUE S/PDIF |
DOUBLE ADAT |
|
|
Entrée 1 |
Entrée 1 |
Entrée 1 |
Entrée 1 |
|
Entrée 2 |
Entrée 2 |
Entrée 2 |
Entrée 2 |
|
Entrée 3 |
Entrée 3 |
Entrée 3 |
Entrée 3 |
|
Entrée 4 |
Entrée 4 |
Entrée 4 |
Entrée 4 |
|
Entrée 5 |
Entrée 5 |
Entrée 5 |
Entrée 5 |
|
Entrée 6 |
Entrée 6 |
Entrée 6 |
Entrée 6 |
|
Entrée 7 |
Entrée 7 |
Entrée 7 |
Entrée 7 |
|
Entrée 8 |
Entrée 8 |
Entrée 8 |
Entrée 8 |
|
Boucle de retour 1 |
Boucle de retour 1 |
Boucle de retour 1 |
Boucle de retour 1 |
|
Boucle de retour 2 |
Boucle de retour 2 |
Boucle de retour 2 |
Boucle de retour 2 |
|
Le numérique en 1 |
S/PDIF 1 (via prise coaxiale) |
S/PDIF 1 (via port optique) |
ADAT 1.1 |
|
Le numérique en 2 |
S/PDIF 2 (via prise coaxiale) |
S/PDIF 2 (via port optique) |
ADAT 1.2 |
|
Le numérique en 3 |
ADAT 1.1 |
ADAT 1.1 |
ADAT 1.3 |
|
Le numérique en 4 |
ADAT 1.2 |
ADAT 1.2 |
ADAT 1.4 |
|
Le numérique en 5 |
ADAT 1.3 |
ADAT 1.3 |
ADAT 2.1 |
|
Le numérique en 6 |
ADAT 1.4 |
ADAT 1.4 |
ADAT 2.2 |
|
Le numérique en 7 |
x |
x |
ADAT 2.3 |
|
Le numérique en 8 |
x |
x |
ADAT 2.4 |
|
SORTIES |
MODE E/S NUMÉRIQUE |
|||
|---|---|---|---|---|
|
S/PDIF COAXIAL |
S/PDIF OPTIQUE |
DOUBLE ADAT |
PRÉRÉGLAGE DE SORTIE DOUBLE ADAT* |
|
|
Sortie 1 |
Sortie 1 |
Sortie 1 |
Sortie 1 |
Sortie 1 |
|
Sortie 2 |
Sortie 2 |
Sortie 2 |
Sortie 2 |
Sortie 2 |
|
Sortie 3 |
Sortie 3 |
Sortie 3 |
Sortie 3 |
Sortie 3 |
|
Sortie 4 |
Sortie 4 |
Sortie 4 |
Sortie 4 |
Sortie 4 |
|
Sortie 5 |
Sortie 5 |
Sortie 5 |
Sortie 5 |
Sortie 5 |
|
Sortie 6 |
Sortie 6 |
Sortie 6 |
Sortie 6 |
Sortie 6 |
|
Sortie 7 |
Sortie 7 |
Sortie 7 |
Sortie 7 |
Sortie 7 |
|
Sortie 8 |
Sortie 8 |
Sortie 8 |
Sortie 8 |
Sortie 8 |
|
Sortie 9 |
Sortie 9 |
Sortie 9 |
Sortie 9 |
Sortie 9 |
|
Sortie 10 |
Sortie 10 |
Sortie 10 |
Sortie 10 |
Sortie 10 |
|
Sortie 11 |
S/PDIF 1 (via prise coaxiale) |
S/PDIF 1 (via prise coaxiale et port optique) |
S/PDIF 1 (via prise coaxiale) |
ADAT 1.1 |
|
Sortie 12 |
S/PDIF 2 (via prise coaxiale) |
S/PDIF 2 (via prise coaxiale et port optique) |
S/PDIF 2 (via prise coaxiale) |
ADAT 1.2 |
|
Sortie 13 |
ADAT 1.1 |
ADAT 1.1 |
ADAT 1.1 |
ADAT 1.3 |
|
Sortie 14 |
ADAT 1.2 |
ADAT 1.2 |
ADAT 1.2 |
ADAT 1.4 |
|
Sortie 15 |
ADAT 1.3 |
ADAT 1.3 |
ADAT 1.3 |
ADAT 2.1 |
|
Sortie 16 |
ADAT 1.4 |
ADAT 1.4 |
ADAT 1.4 |
ADAT 2.2 |
|
Sortie 17 |
x |
x |
ADAT 2.1 |
ADAT 2.3 |
|
Sortie 18 |
x |
x |
ADAT 2.2 |
ADAT 2.4 |
|
Sortie 19 |
x |
x |
x |
x |
|
Sortie 20 |
x |
x |
x |
x |
*Pour obtenir huit canaux de sortie ADAT, veuillez sélectionner le préréglage DUAL ADAT OUTPUT de Focusrite Control.
À des fréquences d’échantillonnage de 176,4 kHz et 192 kHz :
