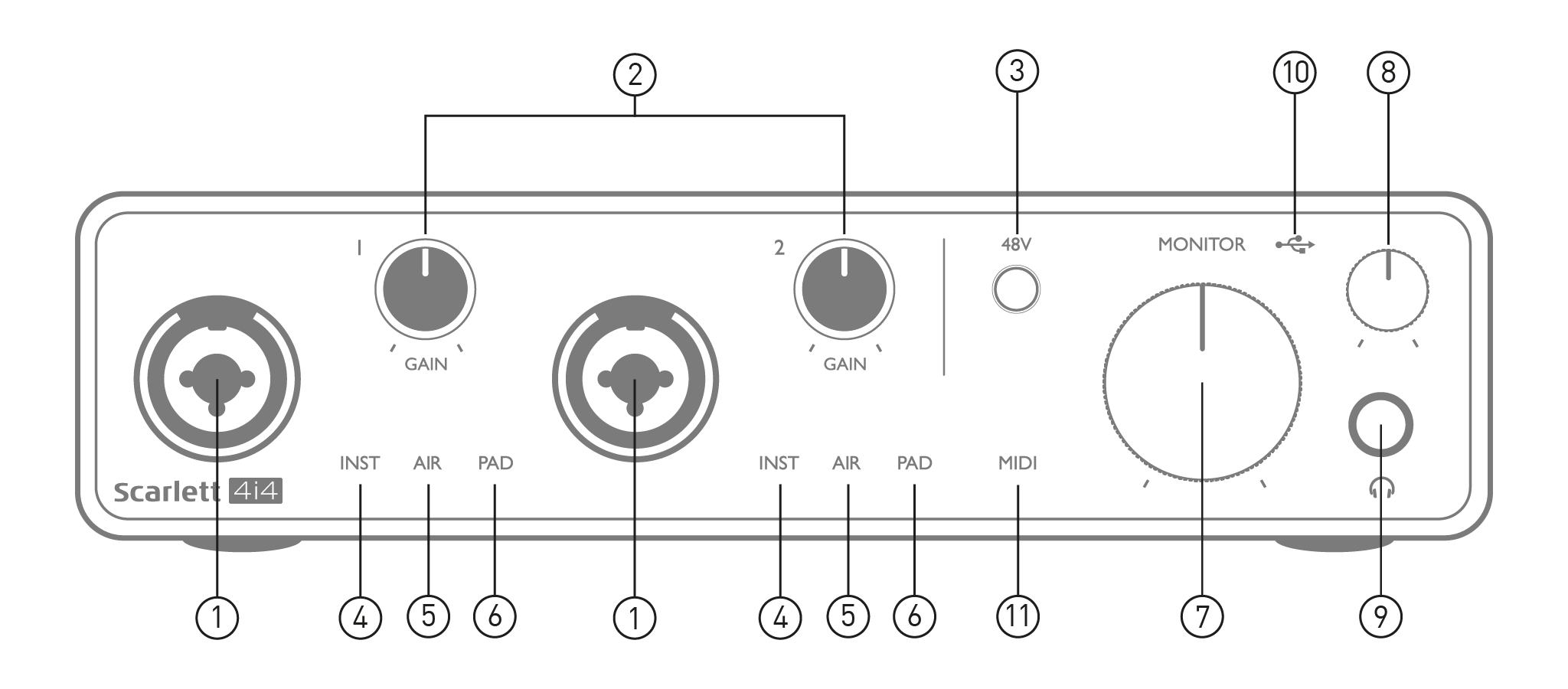

Scarlett 4i4 3rd Gen caractéristiques matérielles

Entrées 1 et 2 – Prises d'entrée « Combo » – connectez ici des microphones, des instruments (par exemple, une guitare) ou des signaux de niveau ligne. Les prises Combo acceptent les prises XLR et 6,35 mm (1/4 po). Les microphones se connectent à l'aide de fiches XLR : les instruments et les signaux de niveau ligne doivent être connectés via des fiches jack 6,35 mm (1/4 po) de type TS ou TRS. Le gain du préampli est approprié pour les microphones lorsqu'une fiche XLR est insérée, et pour les signaux de niveau plus élevé lorsqu'une fiche jack est insérée. Ne connectez rien d'autre qu'un microphone (par exemple, la sortie d'un module de son ou d'une unité d'effets) via une fiche XLR, car le niveau du signal surchargera le préampli, ce qui entraînera une distorsion ; si l'alimentation fantôme est activée, vous risquez d'endommager votre équipement.

GAGNER 1 et GAGNER 2 – ajustez le gain du préampli pour les signaux des entrées 1 et 2 respectivement. Les commandes de gain sont dotées d'anneaux LED tricolores pour confirmer le niveau du signal : le vert indique un niveau d'entrée d'au moins -24 dBFS (c'est-à-dire « signal présent »), l'anneau devient orange à -6 dBFS pour indiquer que le signal est proche de l'écrêtage, et rouge à 0 dBFS (écrêtage numérique).

48V – commutateur d'alimentation fantôme pour les entrées micro - active l'alimentation fantôme 48 V sur les contacts XLR des deux connecteurs Combo.

INST – deux LED rouges ; s'allument lorsque le mode Instrument est sélectionné pour les entrées 1 ou 2 de Focusrite Control ; le gain est réglé pour s'adapter aux signaux d'instrument. Lorsque INST est désactivé, l'entrée jack ¼" est configurée pour accepter un signal de niveau ligne, par exemple, provenant d'un clavier, d'un module synthétiseur ou d'une unité FX.

AIR – deux LED jaunes indiquant la sélection du mode AIR pour les entrées 1 et 2. Le mode AIR, activé dans Focusrite Control, modifie la réponse en fréquence de l'étage d'entrée pour modéliser les préamplis micro ISA Focusrite classiques à transformateur.

TAMPON – deux LED vertes ; s'allument lorsque PAD est sélectionné à partir de Focusrite Control pour les entrées 1 ou

2. PAD diminue le niveau du signal envoyé vers votre DAW de 10 dB ; à utiliser lorsque la source d'entrée a un niveau particulièrement élevé.

MONITEUR – contrôle du volume du moniteur principal, règle le niveau sur les sorties 1 et 2 du panneau arrière uniquement.

Niveau casque – ajuste le niveau de sortie au niveau de la sortie casque stéréo du panneau avant.

Sortie casque - Prise de sortie TRS ¼” - connectez ici votre casque stéréo.

LED USB – une LED verte s’allume lorsque la Scarlett est connectée et reconnue par votre ordinateur.

MIDI LED – s'allume lorsque des données MIDI sont reçues au Entrée MIDI port.

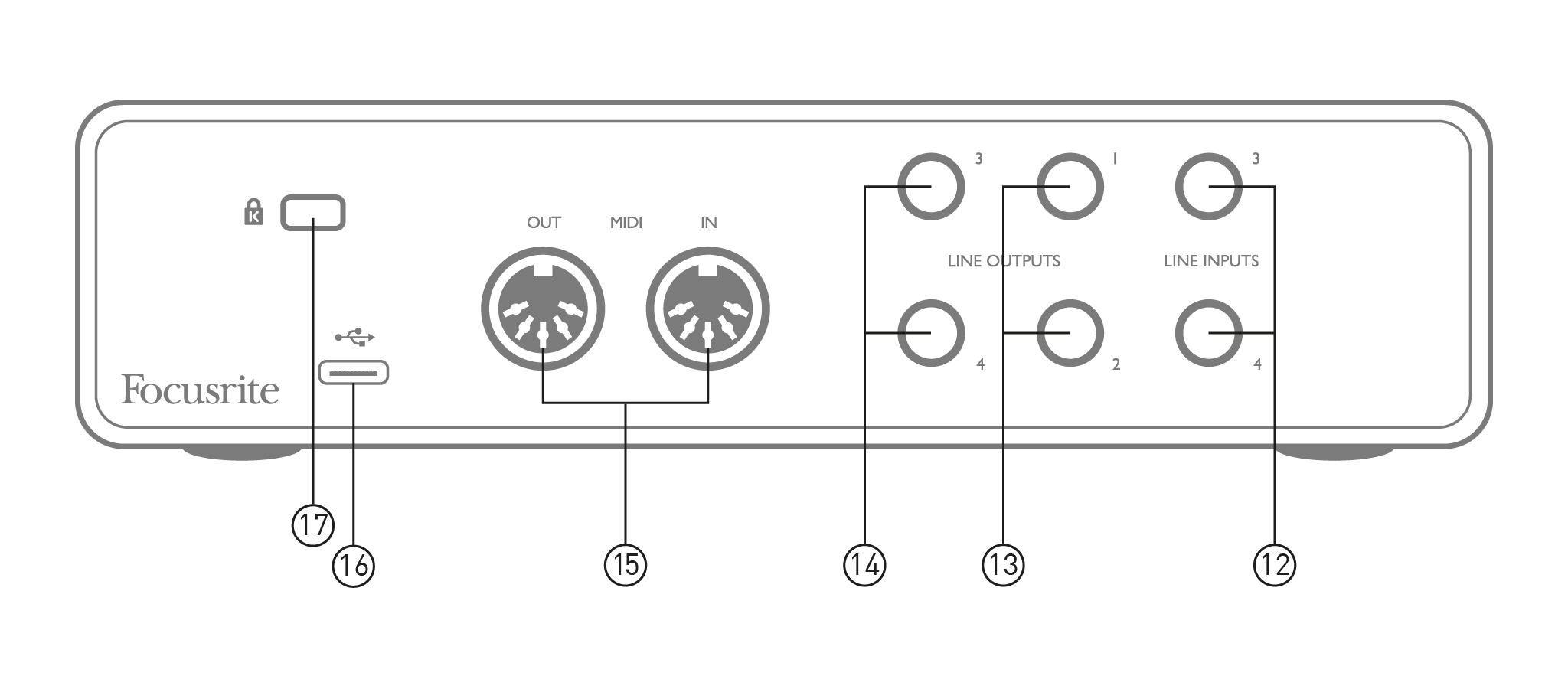

ENTRÉES DE LIGNE 3 et 4 – 2 prises jack TRS ¼” ; ce sont des entrées symétriques destinées à être utilisées avec des sources de niveau ligne supplémentaires, par exemple à partir d'un clavier, d'un module de synthé ou d'une unité d'effets.

SORTIES DE LIGNE 1 et 2 - 2 prises jack TRS 6,35 mm (¼"), symétrisées électroniquement. Le niveau de ces sorties est réglé par le panneau avant MONITEUR Le niveau de sortie maximal est de +10 dBu. Des prises jack ¼” TRS (connexion symétrique) ou TS (connexion asymétrique) peuvent être utilisées.

SORTIES DE LIGNE 3 et 4 - 2 prises jack TRS 6,35 mm (¼"), symétriques électroniquement. Le niveau de ces sorties peut être réglé à partir de Focusrite Control ; le niveau de sortie maximal est de +10 dBu. Des prises jack TRS 6,35 mm (¼") (connexion symétrique) ou TS (connexion asymétrique) peuvent être utilisées.

Entrée MIDI et Sortie MIDI – prises DIN standard à 5 broches pour la connexion d'équipements MIDI externes tels que des claviers ou des modules sonores. Scarlett 4i4 3rd Gen fournit une interface MIDI pratique avec votre DAW, rendant une carte MIDI d'ordinateur inutile.

USB Port 2.0 – Connecteur de type C ; connectez-vous à votre ordinateur avec le câble fourni.

K (Serrure de sécurité Kensington) – sécurisez votre Scarlett 4i4 3rd Gen à une structure appropriée si désiré.
