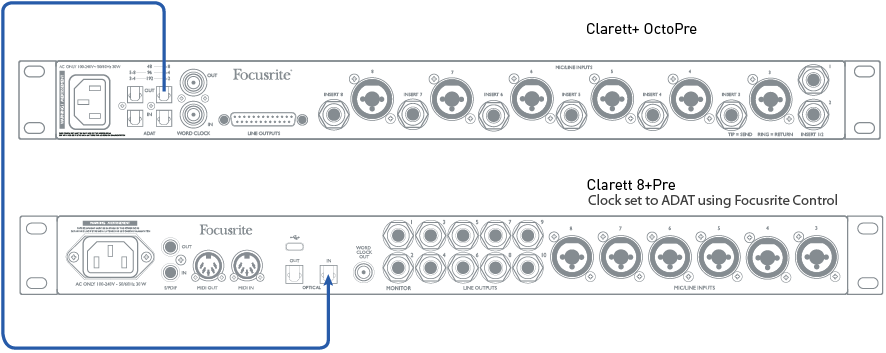

Ici le SORTIE OPTIQUE sur le Clarett⁺ OctoPre est connecté à OPTIQUE EN Sur une interface audio Focusrite Clarett+ 8Pre avec un seul câble optique. Les deux unités fonctionnent à une fréquence d'échantillonnage de 44,1 kHz. La source d'horloge de l'OctoPre est réglée sur INTERNE, et le 8Pre est synchronisé sur celle-ci car sa source d'horloge est réglée sur ADAT (via Focusrite Control).
Cette configuration permettrait, par exemple, d'enregistrer simultanément jusqu'à 16 sources micro ou ligne dans une station de travail audio numérique (DAW), et serait idéale pour enregistrer un groupe en direct.

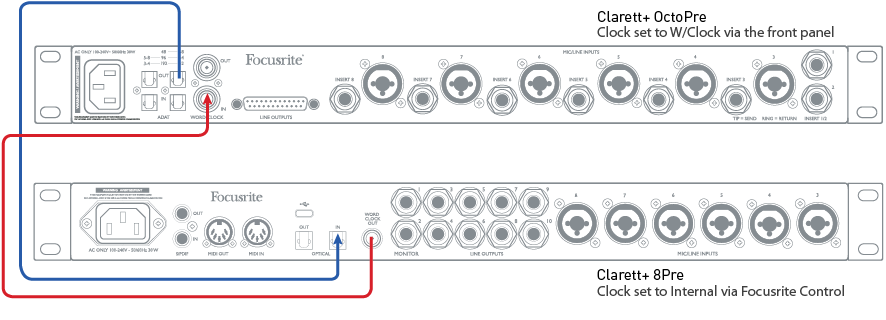

Ici SORTIE OPTIQUE sur le Clarett⁺ OctoPre est connecté à OPTIQUE EN sur une interface audio Focusrite Clarett+ 8Pre avec un seul câble optique. Les deux unités fonctionnent à une fréquence d'échantillonnage de 44,1 kHz. La source d'horloge de l'OctoPre est réglée sur W/CLOCK, et son WORD CLOCK DANS l'entrée est connectée à WORD CLOCK OUT sur la Clarett+ 8Pre avec un câble BNC. La source d'horloge de la Clarett+ 8Pre est réglée sur INTERNE (via Focusrite Control), ce qui en fait le leader de la synchronisation. Elle conviendrait également à toute autre interface audio dotée d'une entrée ADAT et d'une sortie Word Clock.

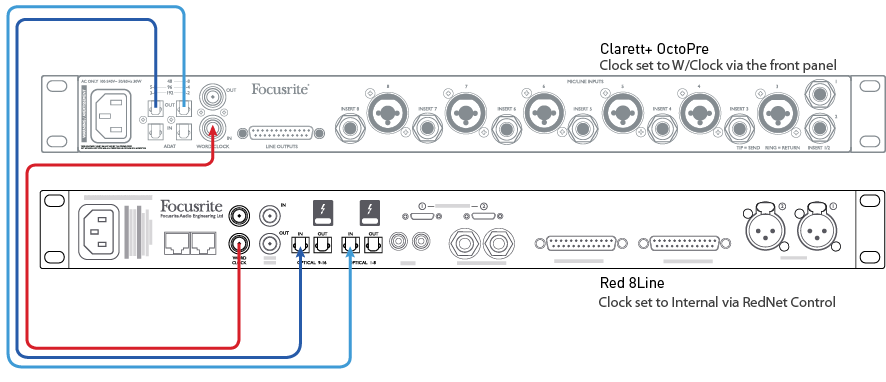

Cet exemple présente une configuration similaire à l'exemple 2, mais utilisant une interface audio Focusrite Red 8Line fonctionnant à une fréquence d'échantillonnage de 96 kHz (mode « SMUX-II »). Les deux appareils doivent être réglés sur 96 kHz ; deux câbles optiques sont nécessaires, chacun transportant quatre canaux audio. La Red 8Line est le signal de synchronisation principal.
Cette configuration est également applicable avec une fréquence d'échantillonnage de 192 kHz (« mode SMUX-IV ») ; chaque câble optique transportera alors deux canaux audio.
La configuration de cet exemple conviendrait également à toute autre interface audio compatible 96/192 kHz dotée de deux entrées ADAT et d'une sortie d'horloge.
Console de mixage analogique

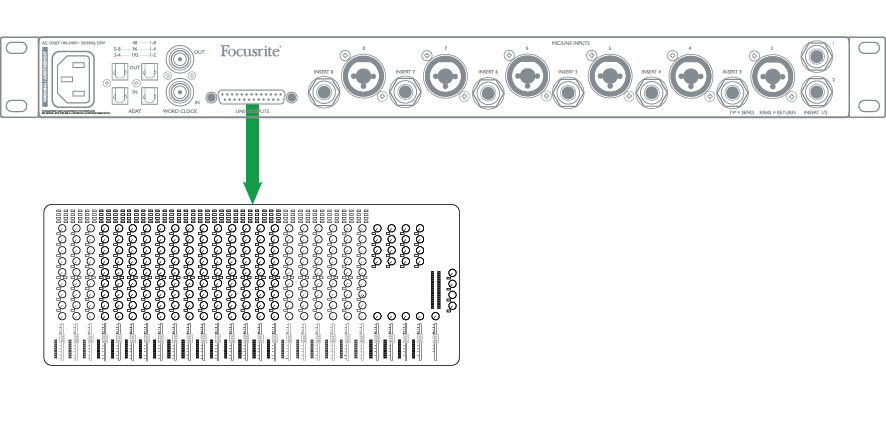

Cette configuration utilise le Clarett⁺ OctoPreLes préamplificateurs micro et le mode AIR de s'intègrent parfaitement à une console de mixage analogique. Utilisez un câble 8 voies pour relier la prise LINE OUT de l'OctoPre aux huit entrées ligne de la console ; il faudra un connecteur D-Sub 25 voies à une extrémité et huit connecteurs adaptés aux entrées ligne de la console à l'autre. (Des câbles préfabriqués sont disponibles auprès des fournisseurs audio professionnels).
Cette configuration conviendrait également pour utiliser l'OctoPre comme étage d'entrée avec n'importe quel type d'appareil analogique à 8 canaux.
Parce que le Clarett⁺ OctoPre's ADAT OUT les ports sont toujours actifs, vous pouvez également enregistrer simultanément la performance sur un DAW (ou un autre appareil d'enregistrement) avec une interface ADAT.

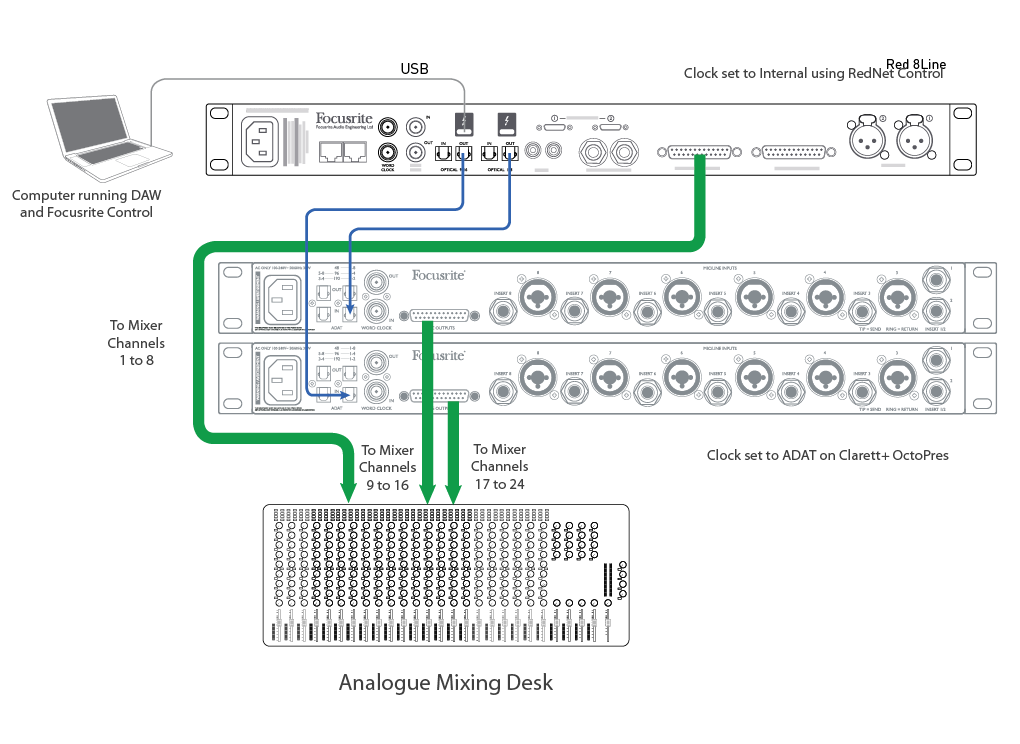

Cet exemple montre comment connecter un plus grand nombre de pistes DAW à une table de mixage analogique pour le mixage final. Les 8 sorties analogiques d'une interface Red 8Line sont connectées aux canaux 1 à 8 de la table. Connectez les sorties de la Red 8Line. SORTIE OPTIQUE ports vers le OPTIQUE EN ports de deux Clarett⁺ OctoPres et activez ADAT>LINE sur les deux. Un faisceau de câbles, comme dans l'exemple 4, est utilisé pour connecter les deux OctoPres aux canaux 9 à 24 du pupitre.
Dans ce cas, la Red 8Line serait normalement le leader de la synchronisation ; sa source d'horloge est donc réglée sur Interne. La source d'horloge des deux Clarett⁺ OctoPres est réglé sur ADAT, donc les deux se synchronisent sur la Red 8Line via les connexions optiques ADAT.
La configuration dans cet exemple vous permettrait d'envoyer 16 pistes DAW à la console si vous n'en utilisiez qu'une seule Clarett⁺ OctoPre.
Les nombres de canaux ci-dessus sont applicables à une fréquence d'échantillonnage de 44,1/48 kHz, avec une interface principale Focusrite Red 8Line.

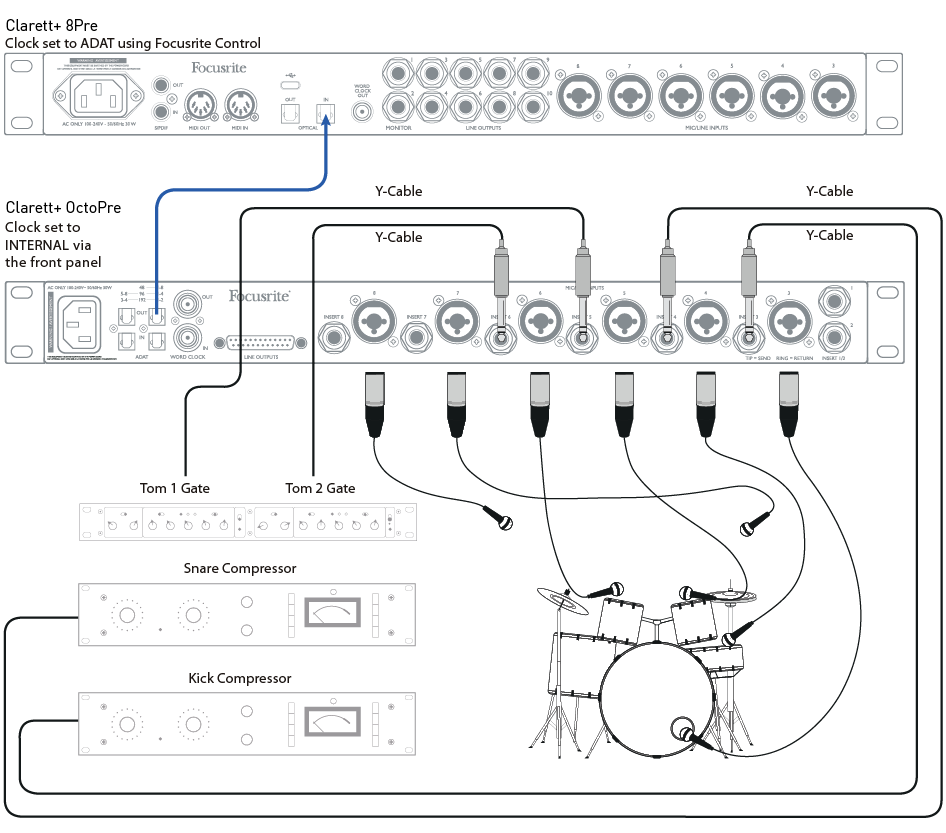

Lors de l'enregistrement d'une batterie acoustique, vous pouvez utiliser le contrôle de la dynamique de différentes manières pour obtenir le son souhaité. On ajoute souvent de la compression à la grosse caisse et à la caisse claire pour épaissir le son, tandis que les noise gates sont efficaces sur les toms pour minimiser la diaphonie entre les micros de batterie.
Utilisez des câbles comportant une prise jack TRS à une extrémité, reliée à deux prises XLR, TRS ou TS selon le type de processeur externe. La pointe de la prise TRS côté OctoPre doit être connectée à l'entrée du processeur, et l'anneau à la sortie.
