Introduction à la Clarett⁺ OctoPre

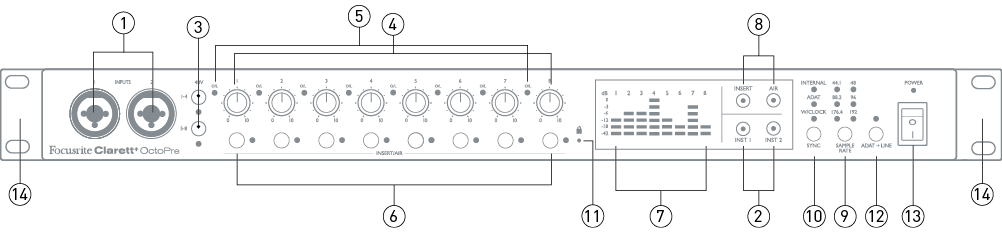

ENTRÉES 1 & 2 – Prises d'entrée combo XLR : connectez des microphones, des instruments (guitare, par exemple) ou des signaux de niveau ligne via des prises XLR ou jack 6,35 mm (¼") selon le cas. Vous pouvez utiliser des fiches jack TRS (symétriques) ou TS (asymétriques) pour les instruments ou les signaux de niveau ligne.

INST 1 & INST 2 Deux commutateurs permettent de configurer les entrées 1 et 2 en mode « Instrument ». En mode INST, la plage de gain et l'impédance d'entrée sont modifiées (par rapport à l'entrée LINE), et l'entrée devient asymétrique. Ceci optimise la connexion directe d'instruments via une prise jack TS à 2 pôles. En mode INST, les entrées sont adaptées à la connexion de signaux de niveau ligne. Ces signaux peuvent être connectés de manière symétrique via une prise jack TRS à 3 pôles ou asymétrique via une prise jack TS à 2 pôles. Chaque commutateur est doté d'une LED rouge confirmant le mode sélectionné.

48V Deux commutateurs permettent d'activer l'alimentation fantôme 48 V sur les contacts XLR des connecteurs Combo, respectivement pour les entrées micro 1 à 4 et 5 à 8. (Notez que les entrées 3 à 8 se trouvent sur le panneau arrière.) Chaque commutateur est doté d'une LED rouge indiquant l'activation de l'alimentation fantôme. Attention : tous les microphones ne nécessitent pas d'alimentation fantôme. En cas de doute, veuillez consulter la documentation de votre microphone.

Gagner 1 à 8 – huit commandes rotatives : ajustent le gain d'entrée pour les signaux des entrées 1 à 8 respectivement.

O/L Chaque canal d'entrée est équipé d'une LED rouge de surcharge qui s'allume lorsque le niveau du signal atteint +19,5 dBu. Veillez à toujours régler le niveau de manière à ce que la LED ne s'allume pas afin d'éviter l'écrêtage.

INSERT/AIR – un commutateur par canal, qui active soit le point d'insertion du panneau arrière du canal, soit la fonction AIR du canal, selon le réglage des commutateurs principaux INSERT et AIR [8]. Chaque commutateur possède une LED associée, qui s'allume en vert lorsque INSERT est sélectionné ou en jaune lorsque AIR est sélectionné.

Huit indicateurs à LED à 6 segments affichent les niveaux des huit signaux d'entrée analogiques. Ces indicateurs affichent le niveau du signal après l'étage de gain d'entrée. Les LED s'allument en vert à -42, -18 et -12 dBFS, en jaune à -6 et -3 dBFS et en rouge à 0 dBFS. Évitez toujours 0 dBFS, car cela indique une saturation numérique.

INSÉRER et AIR commutateurs principaux de fonction : deux commutateurs avec LED internes (INSERT = vert, AIR = jaune) qui déterminent la fonction des commutateurs INSERT/AIR par canal [6].

TAUX D'ÉCHANTILLONNAGE Un commutateur permet de sélectionner les six fréquences d'échantillonnage. La fréquence actuelle est indiquée par une LED verte. L'OctoPre mémorise la fréquence d'échantillonnage utilisée, qui est ainsi conservée même après une coupure de courant.

SYNC Un commutateur permet de sélectionner l'une des trois sources de synchronisation numérique disponibles (interne, ADAT ou Word Clock), la source active étant indiquée par l'une des LED rouges adjacentes. L'OctoPre mémorise la source de synchronisation utilisée, qui est ainsi conservée même après une coupure de courant.

(Verrouillé) – une LED verte qui confirme la synchronisation de l'horloge, soit à Clarett⁺ OctoPrel'horloge interne ou à une entrée numérique externe.

ADAT > LIGNE – Lorsqu'elles sont désactivées, les entrées des canaux 1 à 8 alimentent à la fois le panneau arrière. SORTIE LIGNE Le connecteur (analogique) et les ports de sortie ADAT (numériques) permettent, en mode ADAT>LINE, d'envoyer les signaux présents sur les ports d'entrée ADAT vers l'OctoPre. SORTIE LIGNE Ce connecteur permet d'ajouter 8 canaux de sorties analogiques à votre système. La LED rouge confirme l'activation de ce mode. Dans ce mode, les entrées analogiques (canaux 1 à 8) restent routées vers les sorties numériques ADAT. Le mode utilisé est mémorisé et conservé même après la mise hors tension de l'appareil.

POUVOIR – Interrupteur d'alimentation secteur et LED.

Oreilles de rack pour le montage du Clarett⁺ OctoPre dans un rack d'équipement standard de 19 pouces.

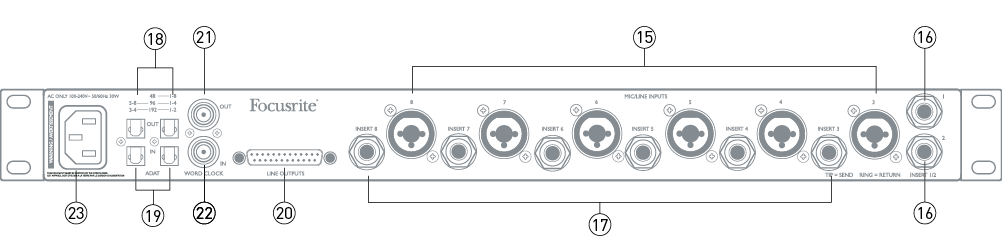

ENTRÉES MICRO/LIGNE 3 à 8 – six connecteurs combo XLR — les entrées des canaux 3 à 8 ne disposent pas du mode INST, mais sont par ailleurs identiques à celles des canaux 1 et 2.

INSERTION 1 & 2 – deux prises jack TRS 6,35 mm (¼") permettant de connecter des équipements de traitement externes aux canaux 1 et 2. L'activation des inserts se fait via le panneau avant. INSERT/AIR Les commutateurs [6] et [8] sont déséquilibrés. Les prises sont câblées comme suit :

Notez que le panneau avant O/L La LED [5] surveille le niveau du signal avant l'envoi d'insertion afin que le niveau de signal excessif ne soit pas envoyé à l'équipement externe.

INSERTS 3 à 8 – 6 prises jack TRS ¼" fournissant les points d'insertion pour les canaux 3 à 8 ; celles-ci sont électriquement identiques à [16].

SORTIE OPTIQUE – deux connecteurs TOSLINK assurant les sorties numériques de l'appareil. L'utilisation de ces deux connecteurs dépend de la fréquence d'échantillonnage, comme suit :

OPTIQUE DANS Deux connecteurs TOSLINK fournissent les entrées numériques à l'appareil en mode ADAT>LINE. Il est important de noter qu'il ne s'agit PAS d'entrées « numériques » pour les canaux 1 à 8, et que les signaux appliqués à ces ports ne transitent pas par le circuit AIR et ne sont pas disponibles sur les inserts. L'utilisation de ces deux connecteurs dépend de la fréquence d'échantillonnage, comme indiqué dans [18].

SORTIES DE LIGNE 1 à 8 – huit sorties ligne analogiques symétriques sur un connecteur D-Sub femelle 25 broches. Ce connecteur est toujours actif et transporte normalement les sorties des canaux 1 à 8, permettant ainsi la Clarett⁺ OctoPre à utiliser comme préampli micro analogique 8 canaux autonome. En mode ADAT > LINE, le connecteur transporte les signaux appliqués à la OPTIQUE EN Ports [19]. Le brochage du connecteur est conforme à la norme « Tascam » pour les interfaces analogiques 8 canaux :

SORTIE WORD CLOCK – un connecteur BNC transportant le Clarett⁺ OctoPrel'horloge de mots ; elle peut être utilisée pour synchroniser d'autres équipements audio numériques.

HORLOGE À MOTS DANS – un connecteur BNC pour la connexion d'un signal d'horloge externe ; à sélectionner par réglage SYNC vers WORD. Utilisez cette entrée si vous disposez d'une horloge de référence qui assure la synchronisation de tous les appareils audio numériques de votre studio.

Secteur CA – prise IEC standard. OctoPre est équipé d'une alimentation « universelle » et fonctionnera avec n'importe quelle tension secteur alternative de 100 à 240 V, à 50 ou 60 Hz.
