Les huit entrées analogiques utilisent des connecteurs « Combo XLR ». Ces derniers acceptent les connecteurs XLR mâles, les jacks TS (asymétriques) 6,35 mm ou les jacks TRS (symétriques) 6,35 mm.
Lorsqu'un connecteur XLR est utilisé, le préampli configure automatiquement le gain et l'impédance pour recevoir des signaux de niveau microphone. Avec une prise jack 6,35 mm (1/4"), le préampli accepte les signaux de niveau ligne symétriques ou asymétriques. En mode INST (canaux 1 ou 2), l'entrée jack 6,35 mm (1/4") est optimisée pour un signal asymétrique à haute impédance.
Vous pouvez connecter les sorties ligne du Clarett⁺ OctoPre aux entrées de ligne analogiques d'un équipement externe (ou de tout autre appareil), pour l'utiliser soit comme préamplificateur de microphone analogique à 8 canaux, soit comme « boîtier de dérivation » analogique pour les signaux ADAT en mode ADAT>LINE.
Les sorties sont symétriques ; voir [20] pour le brochage. Des câbles adaptateurs DB25 vers XLR ou DB25 vers jack sont disponibles auprès des fournisseurs de matériel audio professionnel.
Utilisez le SORTIE OPTIQUE Port(s) ADAT [18] pour connecter le Clarett⁺ OctoPre aux entrées ADAT d'un périphérique audio à l'aide de câbles optiques TOSLINK.
Les ports peuvent transmettre huit canaux audio à une fréquence d'échantillonnage de 44,1 kHz ou 48 kHz via un seul câble optique. À ces fréquences d'échantillonnage, les deux ports véhiculent les mêmes huit canaux.
À des fréquences d'échantillonnage de 88,2 kHz ou 96 kHz, chaque port transmet quatre canaux. Le port de droite transmet les canaux 1 à 4, le port de gauche les canaux 5 à 8 ; deux câbles TOSLINK sont nécessaires pour transmettre les huit canaux.
Aux fréquences d'échantillonnage de 176,4 kHz ou 192 kHz, chaque port peut transmettre deux canaux. Le port de droite prend en charge les canaux 1 et 2, le port de gauche les canaux 3 et 4. L'OctoPre est limité à quatre canaux audio numériques à ces fréquences d'échantillonnage ; les sorties des canaux 5 à 8 ne sont pas disponibles via les ports ADAT.
Utilisez le TAUX D'ÉCHANTILLONNAGE Le commutateur [9] permet de sélectionner la fréquence d'échantillonnage. Il est essentiel que la fréquence d'échantillonnage sélectionnée soit celle sélectionnée sur le Clarett⁺ OctoPre correspond à la fréquence d'échantillonnage définie sur l'appareil numérique récepteur.
Deux options de synchronisation sont disponibles :
Clarett⁺ OctoPre en tant que chef d'horloge :
Connectez l'OctoPre au périphérique de réception via le SORTIE OPTIQUE port(s) et assurez-vous que le périphérique de réception est configuré pour tirer son horloge de son entrée ADAT (et que les fréquences d'échantillonnage des deux périphériques correspondent).
Sur l'OctoPre, SYNC devrait être réglé sur INTERNE et le La LED s'allumera.
Une autre méthode consiste à synchroniser l'appareil récepteur avec le Clarett⁺ OctoPre's WORD CLOCK OUT à l'aide d'un câble BNC. La source de synchronisation de l'appareil récepteur devra être réglée sur son entrée Word Clock externe.
Clarett⁺ OctoPre en tant que suiveur d'horloge :
Connectez l'OctoPre à votre interface via le SORTIE OPTIQUE port(s) et connectez un câble BNC du signal d'horloge du système numérique au port de l'OctoPre. HORLOGE À MOTS DANS connecteur (garantissant également la correspondance des fréquences d'échantillonnage sur tous les appareils).
Sur l'OctoPre, SYNC devrait être réglé sur W/CLOCK et le La LED s'allumera.
Utilisez le OPTIQUE EN Port(s) ADAT [19] si vous devez convertir l'audio numérique (par exemple, la sortie d'un DAW) en analogique, en utilisant le Clarett⁺ OctoPreMode ADAT > LINE.
Le port de droite peut recevoir huit canaux audio à une fréquence d'échantillonnage de 44,1 kHz ou 48 kHz via un seul câble optique.
Avec des fréquences d'échantillonnage de 88,2 kHz ou 96 kHz, chaque port peut recevoir quatre canaux audio. Le port de droite prend en charge les canaux 1 à 4, le port de gauche les canaux 5 à 8 ; deux câbles TOSLINK sont nécessaires pour recevoir les huit canaux.
À des fréquences d'échantillonnage de 176,4 kHz ou 192 kHz, chaque port peut recevoir deux canaux audio. Le port de droite transporte les canaux 1 et 2, le port de gauche transporte les canaux 3 et 4. OctoPre est limité à quatre canaux audio numériques à ces fréquences d'échantillonnage.
Utilisez le TAUX D'ÉCHANTILLONNAGE Le commutateur [9] permet de sélectionner la fréquence souhaitée. Il est essentiel que la fréquence d'échantillonnage sélectionnée soit celle Clarett⁺ OctoPre correspond à la fréquence d'échantillonnage définie sur l'appareil numérique émetteur.
Pour activer le mode Air, appuyez sur le bouton Air. Lorsque vous activez Air, cela déclenche un circuit analogique pour modifier subtilement la réponse en fréquence du préampli afin de reproduire les caractéristiques d'impédance et de résonance des préamplis micro Clarett⁺ classiques à transformateur.
Lorsque vous enregistrez avec des microphones, cet effet apporte une clarté et une définition accrues dans les fréquences moyennes. L'effet Air est idéal pour ajouter une dimension supplémentaire à la plupart des sources sonores, mais il fonctionne particulièrement bien avec les voix et les instruments acoustiques.

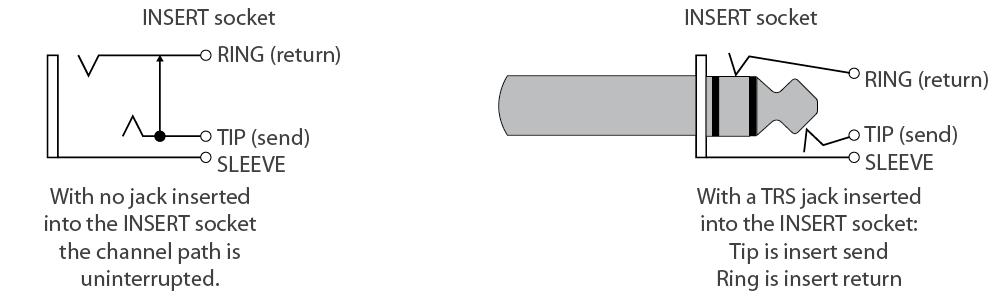

Chaque canal du préamplificateur comprend un point d'insertion commutable permettant de connecter des équipements de traitement externes tels que des compresseurs ou des noise gates. L'insertion comporte une sortie et un retour : sans prise jack dans la prise INSERT, le signal du canal est continu. Les sorties et retours de l'insertion sont asymétriques. Utilisez une prise jack TRS câblée de manière à ce que la pointe (sortie) et l'anneau (retour) soient reliés à deux câbles distincts ; ces câbles (souvent appelés « câbles en Y ») sont disponibles auprès des fournisseurs de matériel audio professionnel.
Le point d'insertion se situe après le circuit AIR (l'équipement externe recevra un signal modifié par AIR) et après les commandes de gain du panneau avant [4]. Lors de l'utilisation d'un point d'insertion, veillez à ajuster les niveaux d'entrée et de sortie du processeur externe afin que le signal de retour soit d'un niveau similaire à celui du signal d'envoi. Si le gain du processeur externe est trop élevé, vous risquez de saturer l'OctoPre ; utilisez donc les indicateurs de niveau des canaux [7] pour contrôler le niveau du signal de retour.
Utilisez le panneau avant INSERT/AIR boutons [6] pour activer le point d'insertion. (Sélectionnez d'abord INSÉRER en utilisant l'interrupteur principal [8].) La LED du canal s'illuminera en vert pour confirmer la sélection.
La sélection du mode ADAT>LINE ([12] sur le panneau avant) réaffecte les huit sources alimentant l'entrée analogique SORTIES DE LIGNE Connecteur D-sub [20].
-
Lorsque ADAT>Line est désactivé, les canaux de sortie du préamplificateur micro 1 à 8 sont disponibles via le connecteur D-sub ;
-
Lorsque le mode ADAT>LINE est activé, les signaux numériques ADAT au niveau du OPTIQUE DANS Le ou les ports alimentent le connecteur D-sub, après conversion D-en-A.
Ce mode vous permet d'utiliser le Clarett⁺ OctoPre Pour connecter une sortie ADAT 8 canaux (provenant d'un DAW, par exemple) à un ensemble d'entrées analogiques. Vous pouvez ainsi envoyer les canaux de votre DAW vers un équipement externe pour l'utiliser dans le cadre de votre processus de mixage.
Lorsque le mode ADAT>LINE est activé, les huit préamplificateurs de microphone Clarett restent opérationnels et leurs sorties demeurent disponibles. SORTIE OPTIQUE ports.
