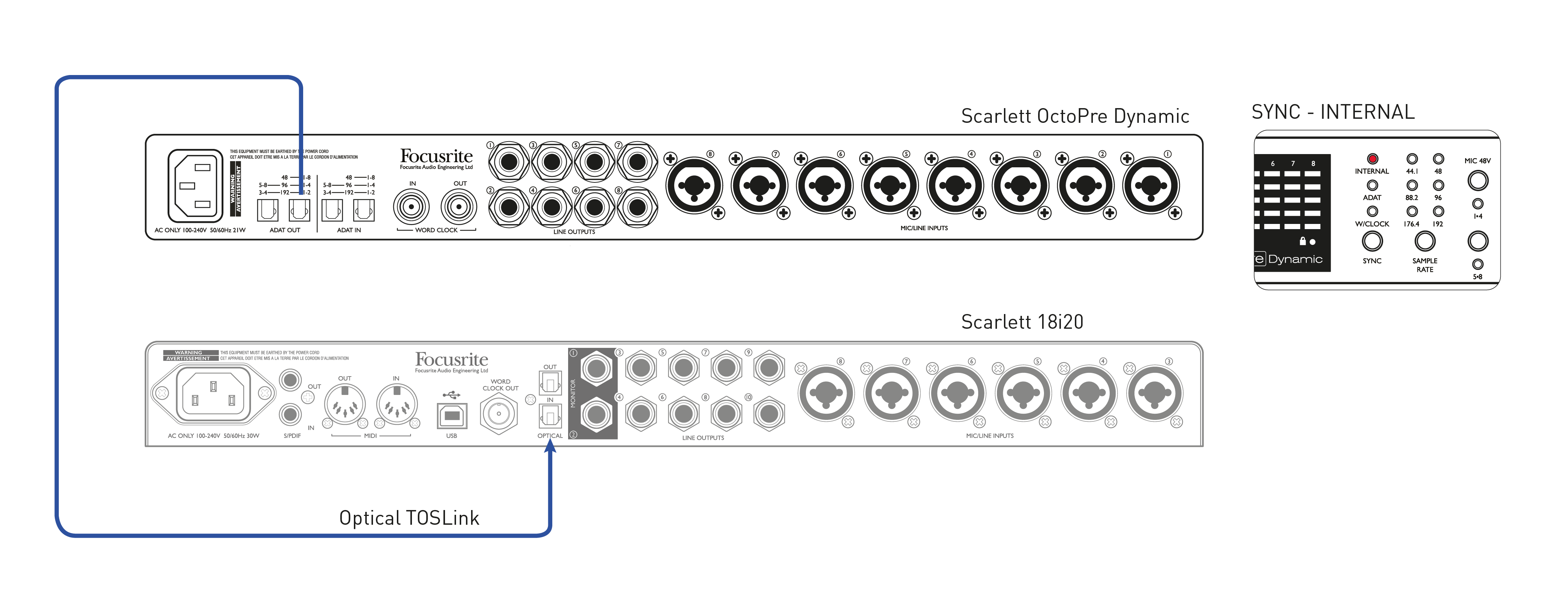

Ici ADAT OUT sur le OctoPre est connecté à OPTIQUE EN sur une interface audio Scarlett 18i20 avec un seul câble optique. Les deux unités fonctionnent à une fréquence d'échantillonnage de 44,1 kHz. OctoPreLa source d'horloge de est définie sur INTERNE et le 18i20 est synchronisé avec elle car sa source d'horloge est définie sur ADAT (via Focusrite Control).
Cette configuration permettrait, par exemple, d'enregistrer simultanément jusqu'à 16 sources micro ou ligne dans un DAW, et serait donc idéale pour l'enregistrement d'un groupe live. Huit des sources (celles connectées au OctoPre) pourrait bénéficier de la dynamique interne si nécessaire et appliquer une compression pour contrôler la plage dynamique des signaux.
La configuration serait également appropriée pour toute autre interface audio dotée d'une entrée ADAT.

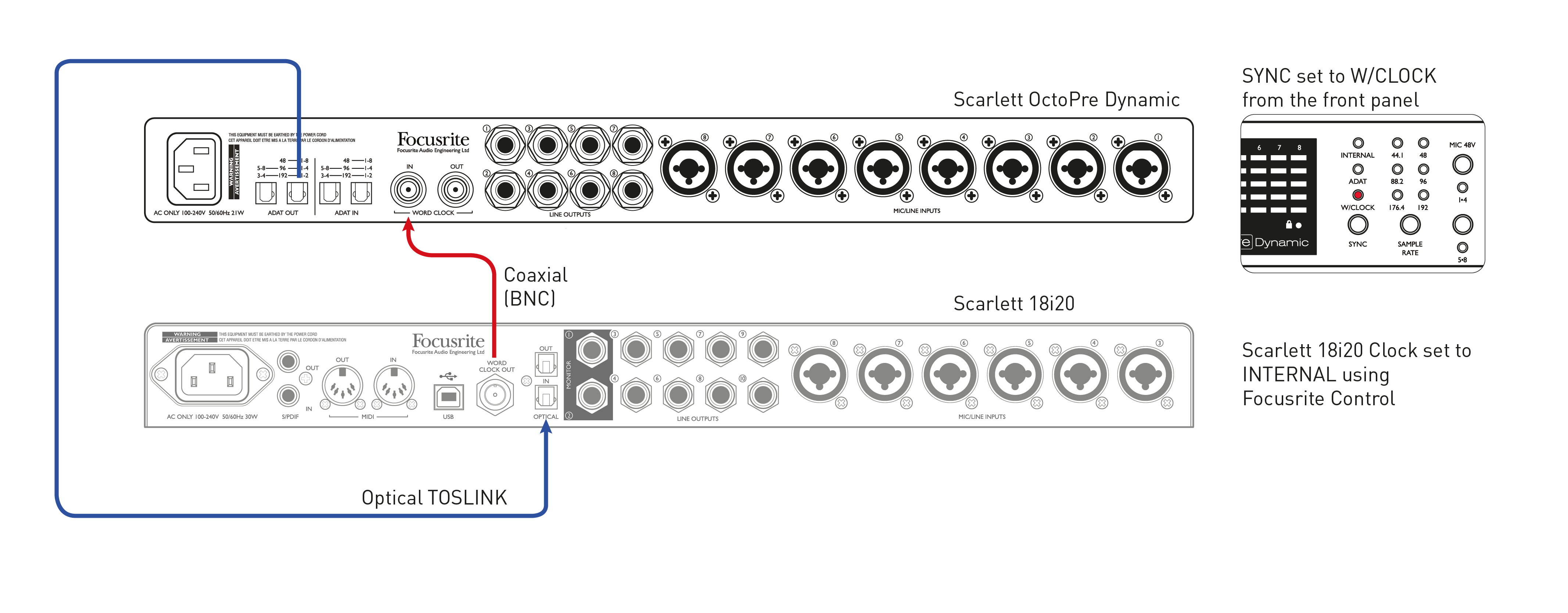

Ici ADAT OUT sur le OctoPre est connecté à OPTIQUE EN sur une interface audio Scarlett 18i20 avec un seul câble optique. Les deux unités fonctionnent à une fréquence d'échantillonnage de 44,1 kHz. OctoPre's WORD CLOCK DANS l'entrée est connectée à WORD CLOCK OUT sur la Scarlett 18i20 avec un câble BNC et le OctoPreLa source d'horloge du 18i20 est réglée sur W/CLOCK. Celle du 18i20 est réglée sur INTERNAL (via Focusrite Control), ce qui en fait le leader de la synchronisation.
La configuration serait également appropriée pour toute autre interface audio dotée d'une entrée ADAT et d'une sortie word clock.

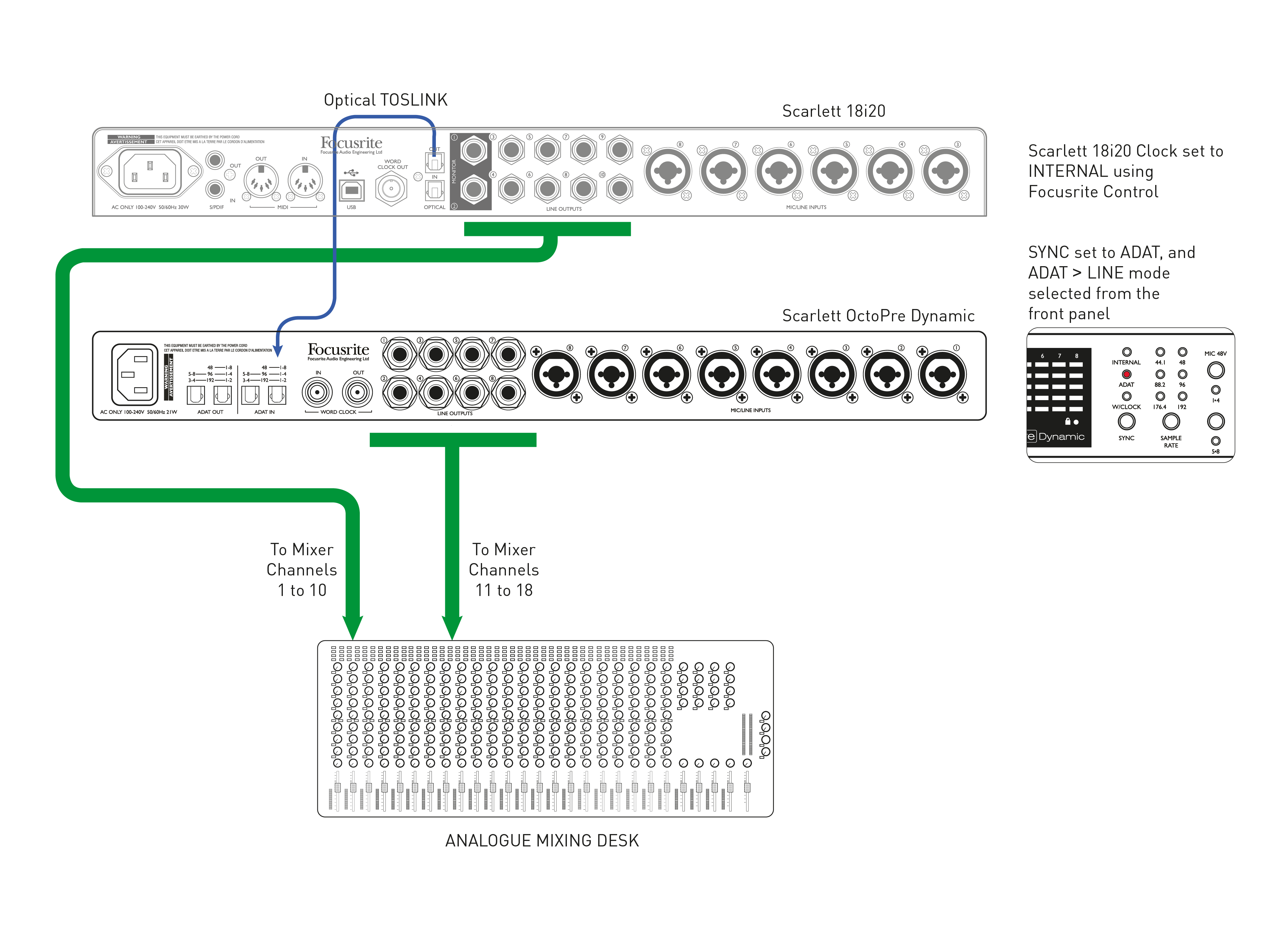

Cet exemple montre comment connecter un plus grand nombre de pistes DAW à une table de mixage analogique pour le mixage final. Les 10 sorties analogiques d'une interface Scarlett 18i20 sont connectées aux canaux 1 à 10 de la table. SORTIE OPTIQUE le port est connecté à un ADAT DANS port d'un OctoPre avec le mode ADAT > LINE sélectionné. Le OctoPre's SORTIES DE LIGNE sont ensuite connectés aux canaux 11 à 18 du pupitre.
La Scarlett 18i20 serait normalement le leader de la synchronisation dans cette situation, sa source d'horloge est donc réglée sur INTERNE (via Focusrite Control). La source d'horloge sur la OctoPre est réglé sur ADAT, il est donc synchronisé avec le 18i20 via la connexion optique ADAT.
Les nombres de canaux ci-dessus sont applicables à une fréquence d'échantillonnage de 44,1/48 kHz ; quatre canaux audio peuvent être transférés du 18i20 au OctoPre à 88,2/96 kHz.

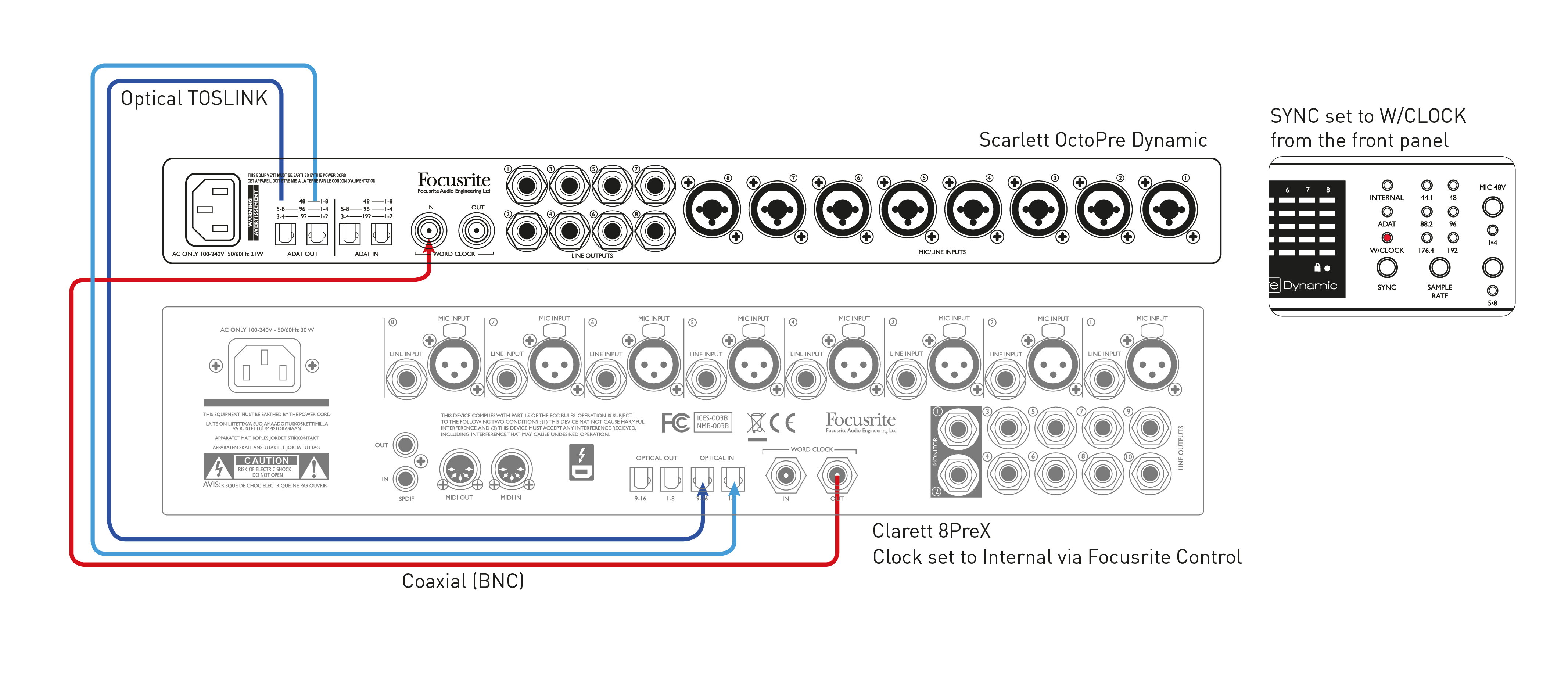

Cet exemple présente une configuration similaire à l'exemple 2, mais l'utilisation d'une Focusrite Clarett 8PreX permet un fonctionnement à une fréquence d'échantillonnage de 96 kHz (mode « SMUX-II »). Les deux unités doivent être réglées sur 96 kHz ; deux câbles optiques sont utilisés, chacun acheminant quatre canaux audio. La Clarett 8PreX assure la synchronisation.
Cette configuration est également applicable avec un taux d'échantillonnage de 192 kHz (mode « SMUX-IV ») ; chaque câble optique transportera alors deux canaux audio.

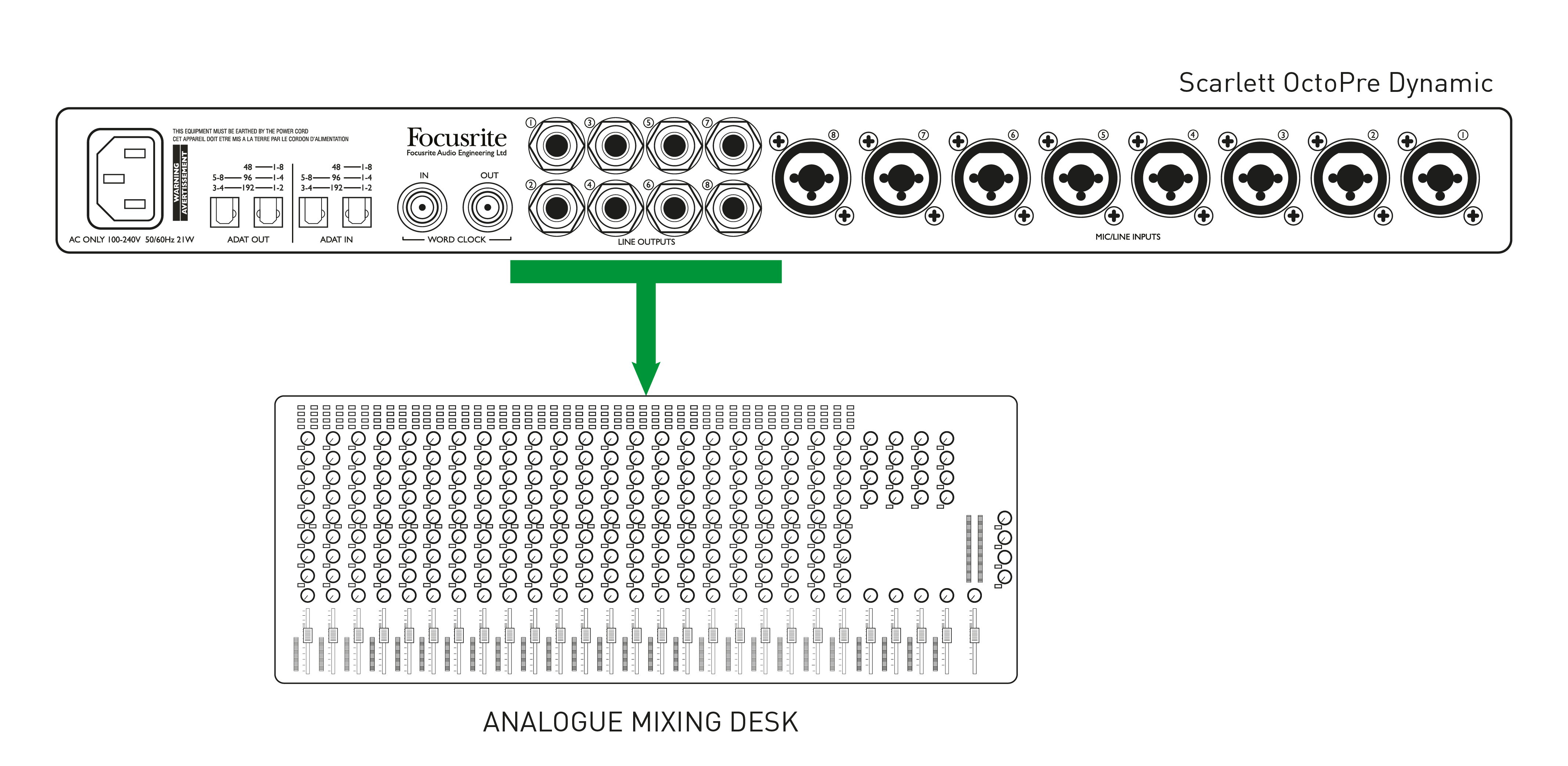

Cette configuration utilise le OctoPreLes préamplificateurs micro et les compresseurs de fournissent une entrée audio de haute qualité pour une table de mixage analogique. Utilisez un câble préfabriqué pour connecter les OctoPre's SORTIES DE LIGNE Connectez une prise jack 6,35 mm TRS à huit entrées ligne de la console de mixage. Il faudra huit jacks TRS 6,35 mm d'un côté et huit connecteurs adaptés aux entrées ligne de la console de l'autre. Si les entrées ligne de la console sont asymétriques, un faisceau de câbles avec jacks TS à l'extrémité OctoPre la fin conviendra.
Cette configuration serait également appropriée pour utiliser le OctoPre comme étage d'entrée avec tout type d'appareil analogique à huit canaux.

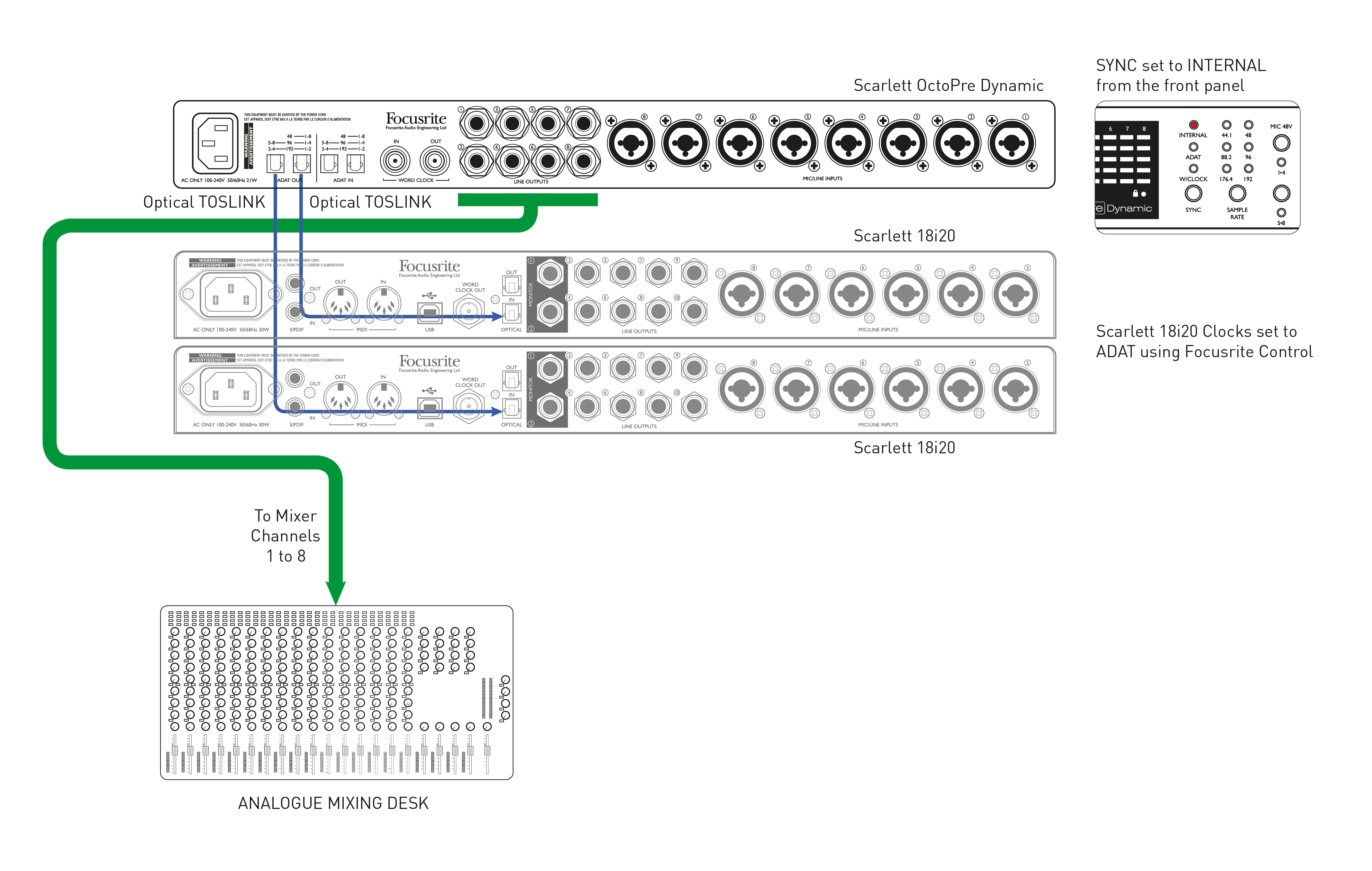

Cet exemple montre comment la configuration de l’exemple 5 peut être étendue pour ajouter un enregistrement numérique simultané, avec ou sans sauvegarde secondaire.
Parce que le OctoPre's ADAT OUT Les ports étant toujours actifs, vous pouvez enregistrer la performance sur une station audionumérique (DAW) (ou autre périphérique d'enregistrement) dotée d'une interface ADAT. L'exemple montre deux Scarlett 18i20 : ADAT DANS le port de chacun serait connecté aux deux ADAT OUT ports de l'OctoPre, pour fournir un enregistrement huit pistes (sur le premier) et une sauvegarde huit pistes simultanée sur le second, à des fréquences d'échantillonnage de 44,1 ou 48 kHz.
L'enregistrement sur huit pistes pourrait toujours être réalisé à 88,2 ou 96 kHz, bien que chaque Scarlett 18i20 fournirait 4 canaux au DAW ; la sauvegarde ne serait pas possible.
