Introduction à la Scarlett OctoPre Dynamic

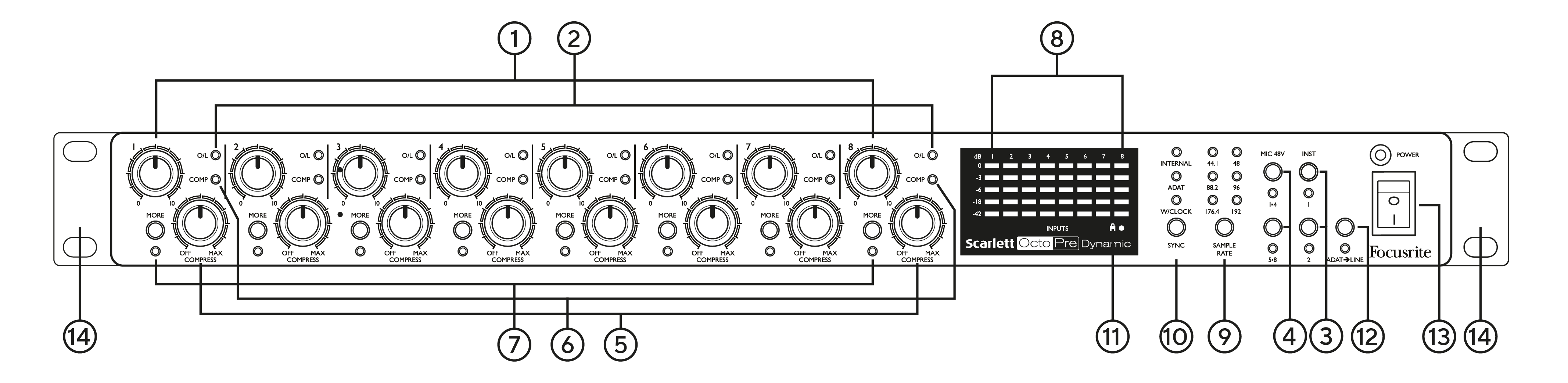

Commandes de gain d'entrée 1 à 8 – huit commandes rotatives : règlent le gain d’entrée pour les signaux des canaux 1 à 8 respectivement.

O/L Chaque canal d'entrée est doté d'une LED rouge de surcharge ; elle s'allume si le niveau du signal provoque un écrêtage à l'entrée du compresseur. Dans ce cas, réduisez le gain pour que la LED reste éteinte.

INST 1 et INST 2 Deux commutateurs à verrouillage placent les entrées 1 et 2 en mode « Instrument ». Lorsque INST est sélectionné, la plage de gain et l'impédance d'entrée sont modifiées (par rapport à LINE), et l'entrée est asymétrique. Ceci optimise la connexion directe d'instruments via une prise jack 2 pôles (TS). Lorsque INST est désactivé, les entrées sont adaptées à la connexion de signaux de niveau ligne. Les signaux de niveau ligne peuvent être connectés en symétrique via une prise jack 3 pôles (TRS) ou en asymétrique via une prise jack 2 pôles (TS). Chaque commutateur est doté d'une LED verte adjacente confirmant la sélection.

MICRO 48V (1-4 & 5-8) – deux interrupteurs à verrouillage, chacun activant l'alimentation fantôme 48 V sur les contacts XLR des quatre entrées : canaux 1 à 4 et 5 à 8 respectivement. Chaque interrupteur est associé à une LED rouge indiquant que l'alimentation fantôme est sélectionnée.

COMPRESSE 1 à 8 – active la section compresseur de chaque canal et définit le niveau de seuil. Voir Compresseur pour plus de détails.

COMP – une LED jaune qui s'allume lorsque le compresseur applique une réduction de gain. La LED clignote également brièvement lorsque COMPRESSE la commande [5] est déplacée de sa position OFF.

PLUS – un commutateur de verrouillage qui augmente le rapport du compresseur, appliquant ainsi plus de réduction de gain au même réglage du COMPRESSE contrôle. Une LED rouge adjacente confirme la sélection.

Indicateurs de niveau du signal d'entrée : huit bargraphes à LED, un par canal. Le signal d'entrée de chaque canal est mesuré après le contrôle de gain d'entrée et après la section compresseur, ce qui permet de visualiser le niveau envoyé en sortie.

TAUX D'ÉCHANTILLONNAGE – un commutateur logiciel permettant de parcourir les six fréquences d'échantillonnage disponibles, la fréquence actuelle étant indiquée par l'une des LED vertes adjacentes. La fréquence d'échantillonnage utilisée est mémorisée et conservée à la mise hors tension de l'appareil.

SYNCHRONISATION – un commutateur logiciel permettant de choisir parmi trois sources de synchronisation numérique disponibles (interne, ADAT ou Word Clock), la source actuelle étant indiquée par l'une des LED rouges adjacentes. La source utilisée est mémorisée et conservée lorsque vous éteignez l'appareil.

– une LED verte « Verrouillé » qui s’allume lorsque l’appareil est verrouillé sur la source de synchronisation disponible, indiquant qu’il est prêt à être utilisé.

ADAT > DOUBLER Ce commutateur logiciel modifie le mode de fonctionnement de l'appareil. Lorsqu'il est activé, le signal audio numérique entrant aux ports d'entrée ADAT est converti en signal analogique et diffusé sur le panneau arrière. SORTIE LIGNE Connecteurs. La LED rouge adjacente confirme que ce mode est actif. Dans ce mode, les entrées analogiques (canaux 1 à 8) restent routées vers les sorties numériques ADAT. Le mode utilisé est mémorisé et conservé à la mise hors tension de l'appareil.

POUVOIR – Interrupteur d’alimentation secteur et LED verte.

Oreilles de rack pour le montage du OctoPre dans un rack d’équipement standard de 19 pouces.

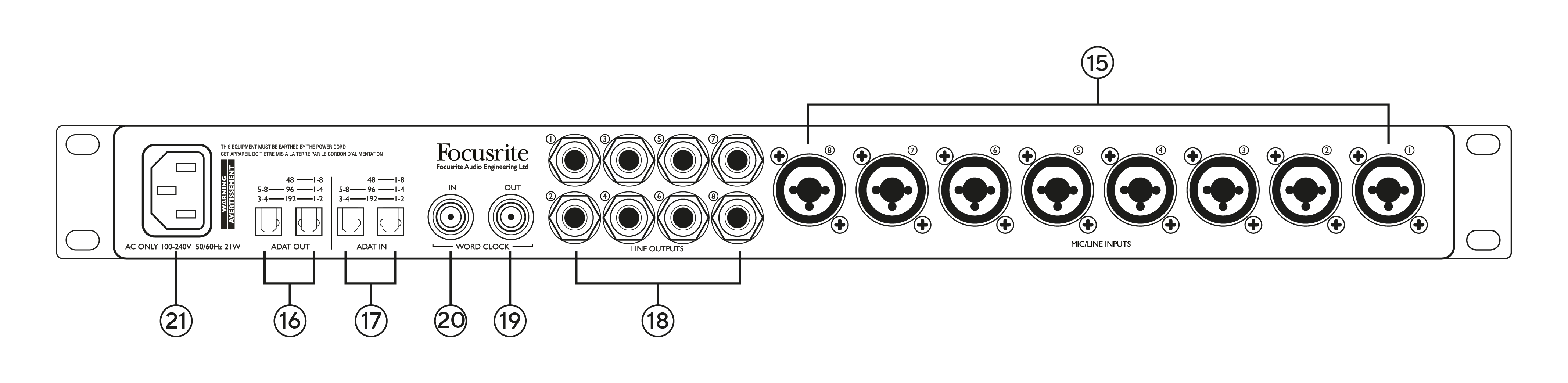

ENTRÉES MICRO/LIGNE 1 à 8 – 8 prises XLR combinées : branchez des microphones via des connecteurs XLR ou des signaux de niveau ligne via des jacks 6,35 mm. Les signaux de niveau ligne peuvent être utilisés avec des jacks TRS (symétriques) ou TS (asymétriques). Notez que les canaux 1 et 2 disposent également d'un mode INST pour la connexion directe d'instruments (par exemple, une guitare), mais sont par ailleurs identiques à ceux des canaux 3 à 8. Le mode INST est sélectionné par le bouton INST commutateurs [3].

ADAT OUT – deux connecteurs TOSLINK alimentant les sorties numériques de l'appareil. L'utilisation de ces deux connecteurs dépend de la fréquence d'échantillonnage, comme suit :

* Vu du panneau arrière

ADAT DANS – deux connecteurs TOSLINK alimentant les entrées numériques de l'appareil en mode ADAT > LINE. En mode ADAT > LINE, les signaux des entrées ADAT sont transmis aux sorties ligne analogiques après conversion numérique-analogique. L'utilisation des deux connecteurs dépend de la fréquence d'échantillonnage, comme suit :

* Vu du panneau arrière

SORTIES DE LIGNE 1 à 8 – huit sorties ligne analogiques symétriques sur prises jack 6,35 mm (TRS) à 3 pôles. Ces connecteurs sont toujours actifs et transportent normalement les sorties des canaux 1 à 8, permettant ainsi OctoPre Utilisé comme préampli micro analogique 8 canaux autonome et de haute qualité. En mode ADAT > LINE, les connecteurs transportent les signaux appliqués à la ADAT DANS ports [17].

SORTIE WORD CLOCK – un connecteur BNC transportant le l'horloge de mots ; elle peut être utilisée pour synchroniser d'autres équipements audio numériques.

WORD CLOCK DANS – un connecteur BNC pour la connexion d'un signal d'horloge de mots externe ; sélectionnez en réglant SYNCHRONISATION vers WORD. Utilisez cette entrée si vous disposez d'une horloge de référence principale assurant la synchronisation de tous les appareils audio numériques de votre studio.

Secteur CA – prise standard IEC. Le OctoPre est équipé d'une alimentation « Universelle » et fonctionne sur n'importe quelle tension secteur alternative de 100 à 240 V, à 50 ou 60 Hz.
