Les huit entrées analogiques utilisent des connecteurs « Combo XLR ». Ceux-ci acceptent des connecteurs XLR mâles, des jacks 6,35 mm TS (asymétriques) ou TRS (symétriques).
Lorsqu'un connecteur XLR est utilisé, le préampli configure automatiquement le gain et l'impédance pour recevoir les signaux de niveau microphone. Avec un connecteur 6,35 mm (1/4"), le préampli est configuré pour accepter les signaux de niveau ligne symétriques ou asymétriques. En mode INST (sur les canaux 1 ou 2), l'entrée 6,35 mm (1/4") se reconfigure pour optimiser la réception d'un signal asymétrique à haute impédance.
Les deux 48 V Les commutateurs appliquent une alimentation fantôme 48 V aux entrées micro 1 à 4 et 5 à 8 respectivement. L'alimentation fantôme est requise par la plupart des microphones à condensateur. L'alimentation fantôme est uniquement appliquée aux contacts XLR des connecteurs Combo : ainsi, si un groupe de quatre entrées est utilisé pour des signaux de niveau micro et ligne (ou instrument), l'alimentation fantôme est uniquement appliquée aux microphones.
Les microphones dynamiques ne nécessitent pas d'alimentation fantôme, mais la plupart fonctionnent normalement avec une alimentation fantôme. Les microphones à ruban passifs ne nécessitent pas d'alimentation fantôme et peuvent être endommagés s'ils sont alimentés par une telle alimentation.
Si vous n'êtes pas sûr d'un microphone, N'APPLIQUEZ PAS d'alimentation fantôme sans avoir d'abord vérifié les spécifications du fabricant.
Le gain de chaque canal doit être ajusté en fonction du niveau d'entrée ; les sources plus fortes nécessiteront moins de gain que les sources plus faibles. Utilisez toujours les indicateurs de niveau à LED pour vérifier le niveau du signal sur chaque canal.
Commencez avec le gain réglé au minimum. Jouez (ou chantez) au niveau le plus fort susceptible d'être atteint pendant le morceau, puis augmentez progressivement le gain jusqu'à ce que l'indicateur de niveau soit orange (-3 dB). Diminuez ensuite le gain de quelques dB. Cela devrait éviter que le niveau du signal n'atteigne le rouge (0 dB) et ne surcharge le convertisseur analogique-numérique, ce qui entraînerait une distorsion.
Notez que la conception du préamplificateur à grande marge utilisée dans la gamme Scarlett signifie qu'un pad commutable n'est pas nécessaire. (Voir Scarlett OctoPre Dynamic spécifications de performance pour les spécifications de sensibilité d'entrée.)
Le rouge O/L La LED ne doit jamais s'allumer ; si c'est le cas, le gain est réglé trop haut.
Changer la chaîne d'une chaîne COMPRESSE Le bouton de réglage dans le sens horaire depuis la position OFF active le compresseur du canal. Lorsque le bouton est déplacé depuis la position OFF, le voyant jaune COMP La LED s'allumera brièvement pour confirmer que le compresseur est désormais actif. En la tournant dans le sens horaire, le seuil de compression diminue progressivement, ce qui entraîne une compression de plus en plus importante. La LED jaune COMP La LED s'allume lorsque la compression est appliquée au signal, ce qui sera le cas chaque fois que le niveau du signal dépasse le seuil.
En appuyant sur la PLUS Le bouton augmente le taux de compression, appliquant ainsi plus de compression au signal pour le même réglage de COMPRESSE.
Sur le OctoPre, le COMPRESSE Le contrôle est essentiellement un contrôle combiné de seuil et de gain de compensation : à mesure que le seuil est réduit, ce qui entraîne une compression accrue du signal, le gain global du compresseur (souvent appelé « gain de compensation ») est augmenté, augmentant le niveau du signal à la sortie pour correspondre à celui de l'entrée.
Dans les deux modes, le temps d'attaque est de 1,2 ms et le temps de relâchement est de 28 ms.

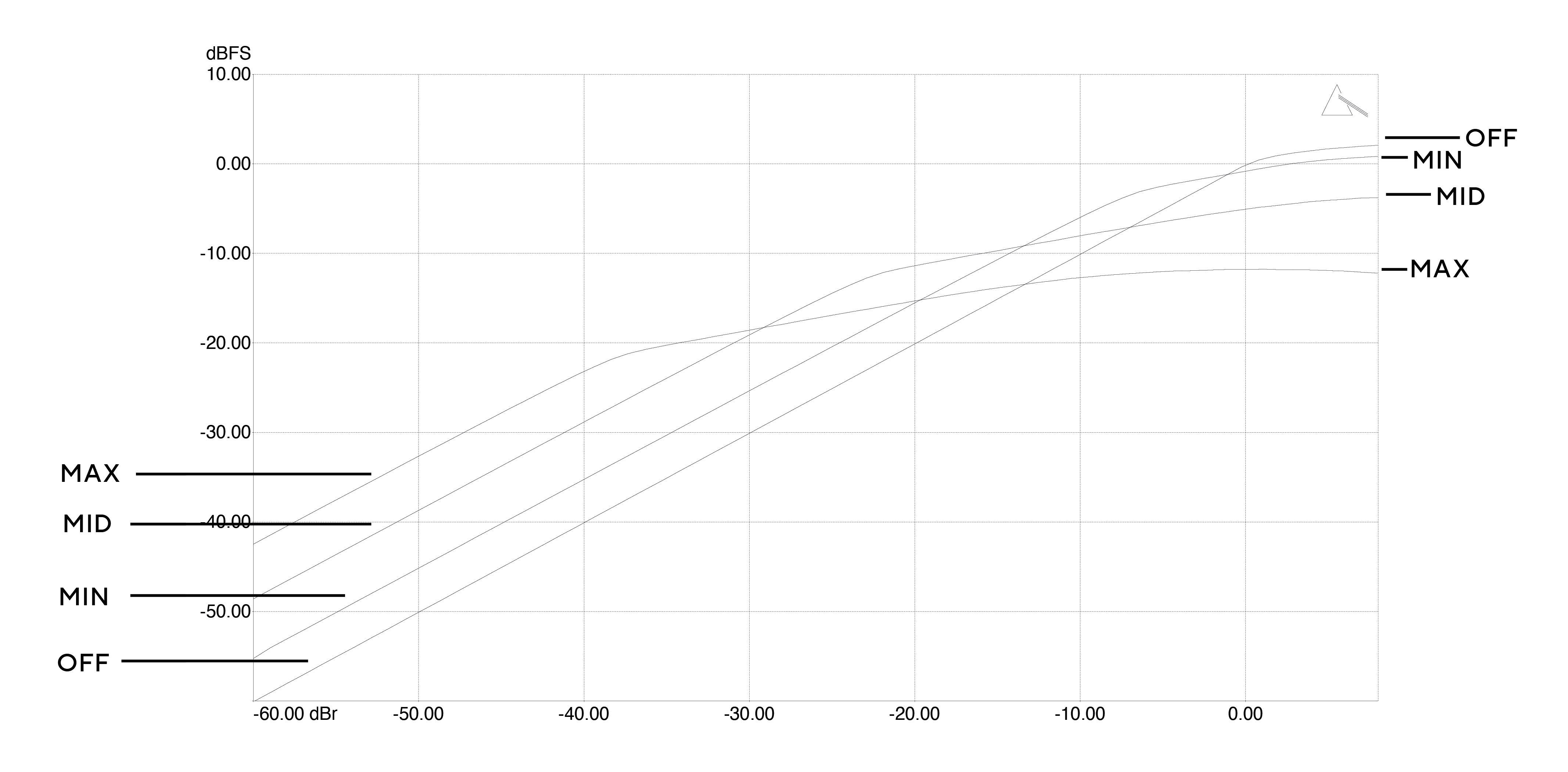

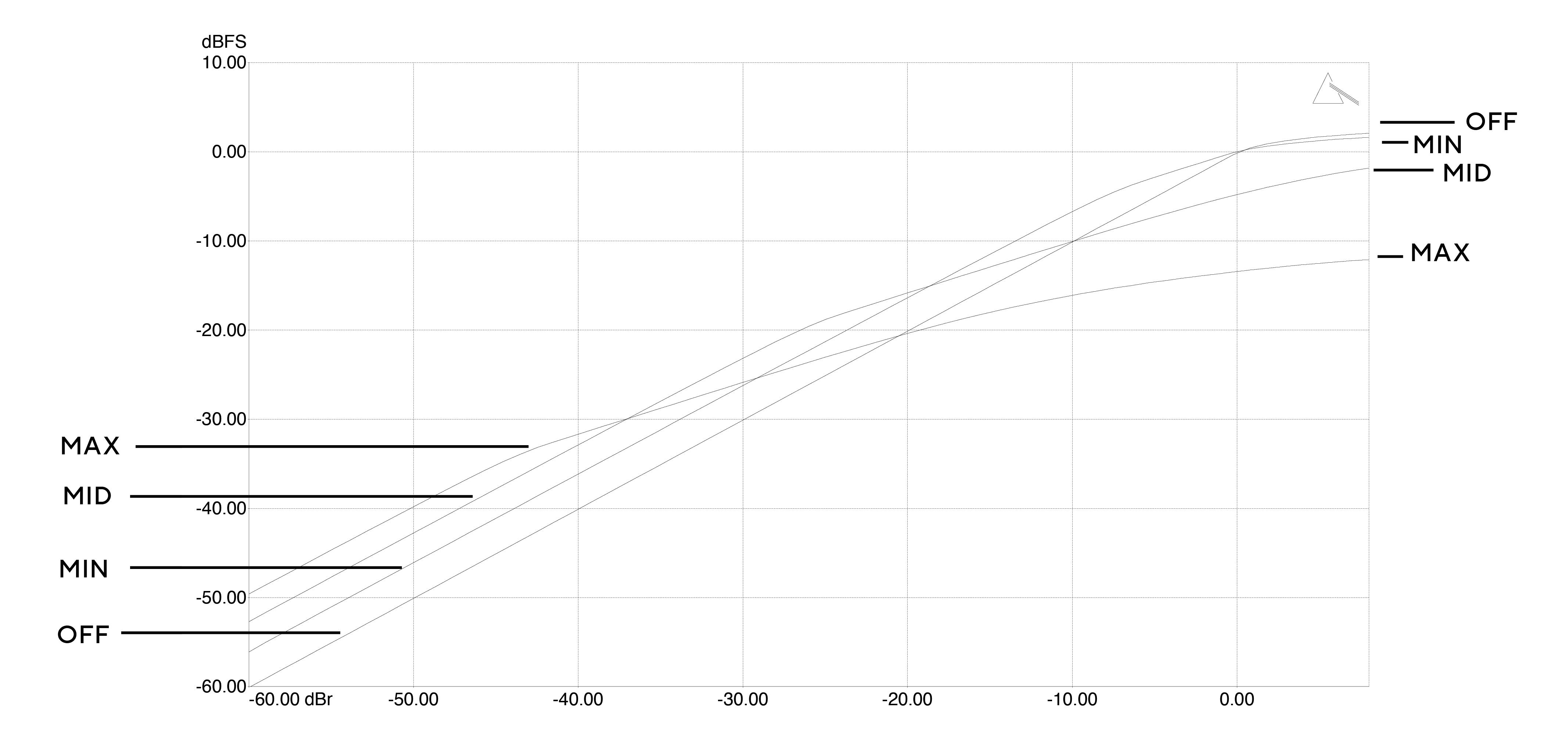

Les deux graphiques ci-dessous illustrent les caractéristiques de compression en modes « Normal » et « Plus » respectivement. Les courbes incluent l'effet du gain de compensation sur le niveau global du signal.
Les quatre courbes représentent :
En connectant les sorties de ligne du OctoPre aux entrées de ligne analogiques d'une console de mixage (ou de tout autre appareil), l'unité peut être utilisée soit comme un préamplificateur de microphone purement analogique à 8 canaux, soit comme un « boîtier de dérivation » analogique pour les signaux ADAT en mode ADAT > LINE.
Les sorties ligne sont symétriques : pour une connexion symétrique, utilisez des prises jack ¼” 3 pôles (TRS) ou des prises jack ¼” 2 pôles (TS) pour une connexion asymétrique.
Le niveau de signal de sortie maximal est de +16 dBu (symétrique) ou +10 dBu (asymétrique).
Utilisez le ADAT OUT port(s) optique(s) [16] pour connecter le OctoPre aux entrées ADAT d'un périphérique audio à l'aide de câbles optiques TOSLINK.
Le port de droite (vu de l'arrière de l'appareil) peut transmettre huit canaux audio à une fréquence d'échantillonnage de 44,1 kHz ou 48 kHz via un seul câble optique.
À des fréquences d'échantillonnage de 88,2 kHz ou 96 kHz, chaque port peut transmettre quatre canaux audio. Le port de droite transporte les canaux 1 à 4, tandis que le port de gauche transporte les canaux 5 à 8 ; deux câbles TOSLINK sont donc nécessaires pour transmettre les huit canaux.
À des fréquences d'échantillonnage de 176,4 kHz ou 192 kHz, chaque port peut transmettre deux canaux audio. Le port de droite transporte les canaux 1 et 2, le port de gauche les canaux 3 et 4. OctoPre est limité à quatre canaux audio numériques à ces fréquences d'échantillonnage ; les sorties des canaux 5 à 8 ne sont pas disponibles via les ports ADAT.
Utilisez le TAUX D'ÉCHANTILLONNAGE commutateur [9] pour sélectionner la fréquence d'échantillonnage souhaitée. Il est essentiel que la fréquence d'échantillonnage sélectionnée sur le OctoPre correspond à la fréquence d'échantillonnage définie sur l'appareil numérique récepteur.
Utilisez le OPTIQUE EN Port(s) ADAT [19] si vous devez convertir l'audio numérique (par exemple, la sortie d'un DAW) en analogique, en utilisant le Mode ADAT > LINE.
Le port de droite peut recevoir huit canaux audio à une fréquence d'échantillonnage de 44,1 kHz ou 48 kHz via un seul câble optique.
À des fréquences d'échantillonnage de 88,2 kHz ou 96 kHz, chaque port peut recevoir quatre canaux audio. Le port de droite transporte les canaux 1 à 4, tandis que le port de gauche transporte les canaux 5 à 8 ; deux câbles TOSLINK sont nécessaires pour recevoir les huit canaux.
À des fréquences d'échantillonnage de 176,4 kHz ou 192 kHz, chaque port peut recevoir deux canaux audio. Le port de droite transporte les canaux 1 et 2, le port de gauche les canaux 3 et 4. OctoPre est limité à quatre canaux audio numériques à ces fréquences d'échantillonnage.
Utilisez le TAUX D'ÉCHANTILLONNAGE Le commutateur [9] permet de sélectionner la fréquence souhaitée. Il est essentiel que la fréquence d'échantillonnage sélectionnée soit celle correspond à la fréquence d'échantillonnage définie sur l'appareil numérique émetteur.
Plusieurs options de synchronisation sont disponibles :
Connectez le OctoPre au périphérique numérique récepteur via le(s) port(s) ADAT OUT et assurez-vous que le périphérique récepteur est configuré pour générer son horloge à partir de son entrée ADAT et que les fréquences d'échantillonnage sur les deux périphériques correspondent.
Sur le OctoPre, réglez la synchronisation sur INTERNE et le La LED s'allumera.
Une méthode alternative à celle ci-dessus consiste à synchroniser l'appareil récepteur avec le OctoPre's WORD CLOCK OUT à l'aide d'un câble BNC. Dans ce cas, réglez la source de synchronisation de l'appareil récepteur sur son entrée Word Clock externe.
Connectez le OctoPre's ADAT OUT port(s) à l'entrée ADAT de l'appareil numérique récepteur. Connectez la sortie ADAT de l'appareil numérique à l'un des OctoPre's ADAT DANS ports.
Sur le OctoPre, définissez le SYNCHRONISATION à ADAT et au La LED s'allumera. Assurez-vous également que les deux appareils utilisent la même fréquence d'échantillonnage.

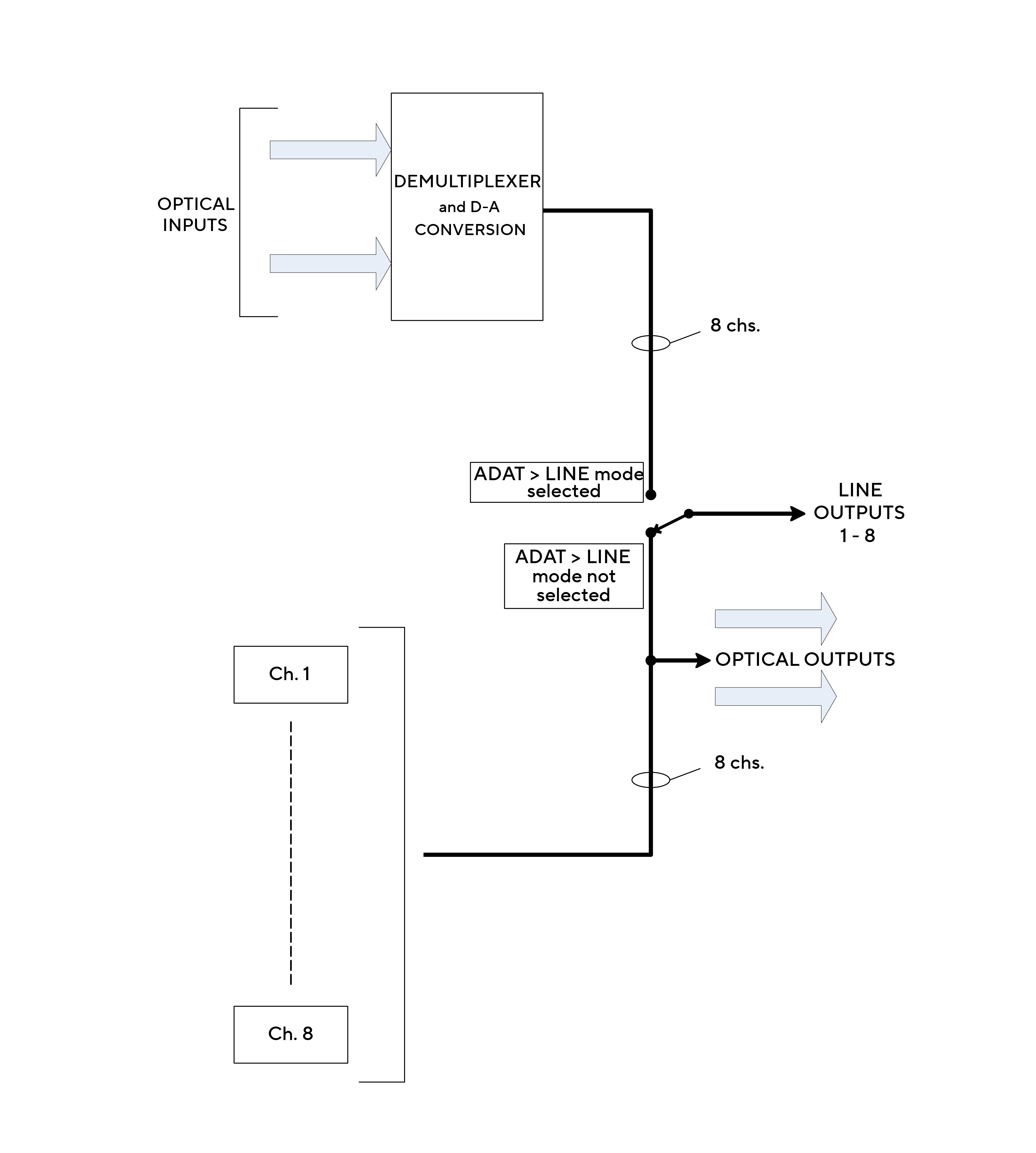

La sélection du mode ADAT > LINE ([12] en face avant) réaffecte les huit sources des sorties ligne analogiques [18]. En fonctionnement normal, les sorties des canaux du préamplificateur micro sont disponibles sur ces connecteurs ; en mode ADAT > LINE, les connecteurs reçoivent les signaux numériques ADAT sur les ports ADAT IN, après conversion numérique-analogique.
Ce mode permet à OctoPre à utiliser pour connecter une sortie au format ADAT à 8 canaux (d'un DAW, par exemple) à un ensemble d'entrées analogiques, généralement les canaux d'une console de mixage analogique, pour permettre à un tel mixeur d'être utilisé pour mixer les pistes DAW.
Lorsque le mode ADAT > LINE est activé, les huit préamplificateurs de microphone sont toujours opérationnels et leurs sorties restent disponibles au ADAT OUT ports.
