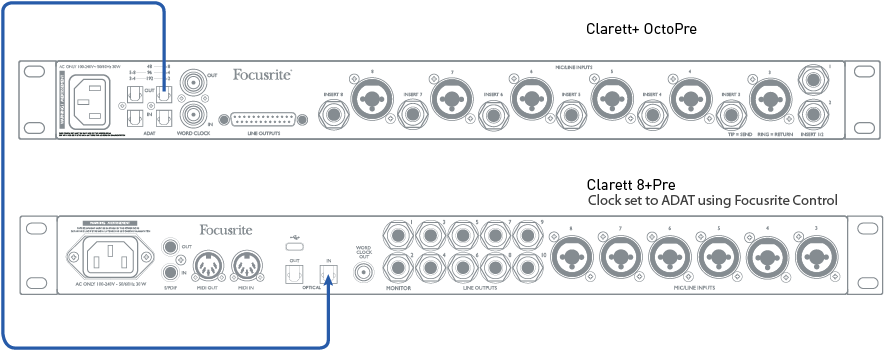

Qui il USCITA OTTICA sul Clarett⁺ OctoPre è collegato a OTTICO IN su un'interfaccia audio Focusrite Clarett+ 8Pre con un singolo cavo ottico. Entrambe le unità funzionano a una frequenza di campionamento di 44,1 kHz. La sorgente di clock dell'OctoPre è impostata su INTERNAL e l'8Pre è sincronizzato con essa perché la sua sorgente di clock è impostata su ADAT (tramite Focusrite Control).
Questa configurazione permetterebbe, ad esempio, di registrare simultaneamente fino a 16 sorgenti microfoniche o di linea in una DAW, e sarebbe ideale per registrare una band dal vivo.

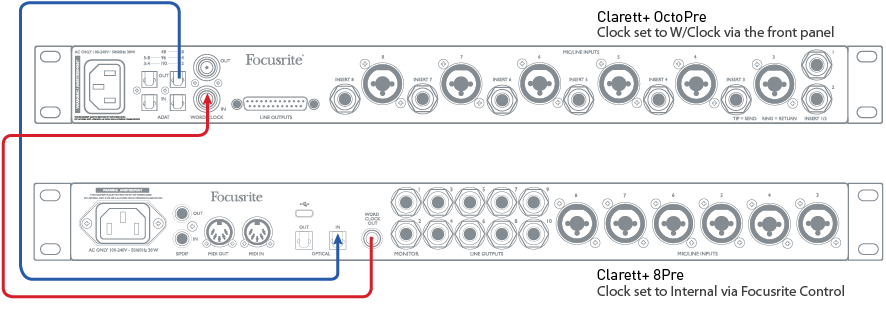

Qui USCITA OTTICA sul Clarett⁺ OctoPre è collegato a OTTICO IN su un'interfaccia audio Focusrite Clarett+ 8Pre con un singolo cavo ottico. Entrambe le unità funzionano a una frequenza di campionamento di 44,1 kHz. La sorgente di clock dell'OctoPre è impostata su W/CLOCK e la sua OROLOGIO DELLE PAROLE IN l'ingresso è collegato a OROLOGIO DELLE PAROLE FUORI sul Clarett+ 8Pre con un cavo BNC. La sorgente di clock del Clarett+ 8Pre è impostata su INTERNAL (tramite Focusrite Control), rendendolo il leader della sincronizzazione. Sarebbe anche appropriato per qualsiasi altra interfaccia audio che abbia un ingresso ADAT e un'uscita word clock.

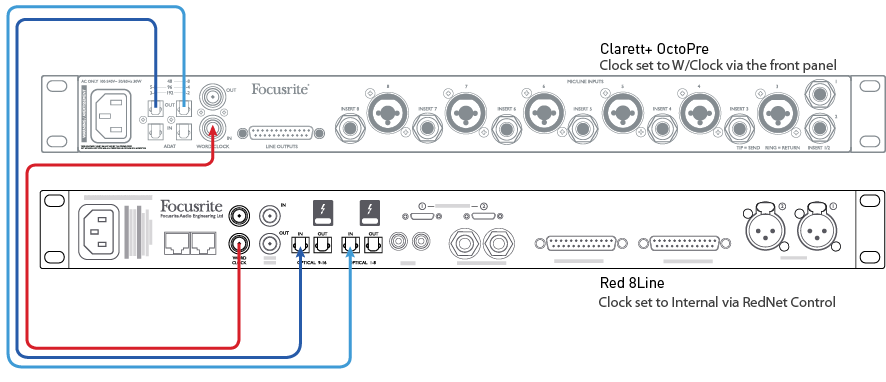

Questo esempio mostra una configurazione simile all'Esempio 2, ma utilizzando un'interfaccia audio Focusrite Red 8Line con una frequenza di campionamento di 96 kHz (modalità "SMUX-II"). Entrambe le unità devono essere impostate a 96 kHz; sono necessari due cavi ottici, ciascuno in grado di trasportare quattro canali audio. La Red 8Line funge da leader di sincronizzazione.
Questa configurazione è applicabile anche con una frequenza di campionamento di 192 kHz (modalità "SMUX-IV"); in tal caso, ciascun cavo ottico trasporterà due canali audio.
La configurazione descritta in questo esempio sarebbe appropriata anche per qualsiasi altra interfaccia audio compatibile con frequenze di campionamento di 96/192 kHz, dotata di due ingressi ADAT e un'uscita word clock.
Mixer analogico

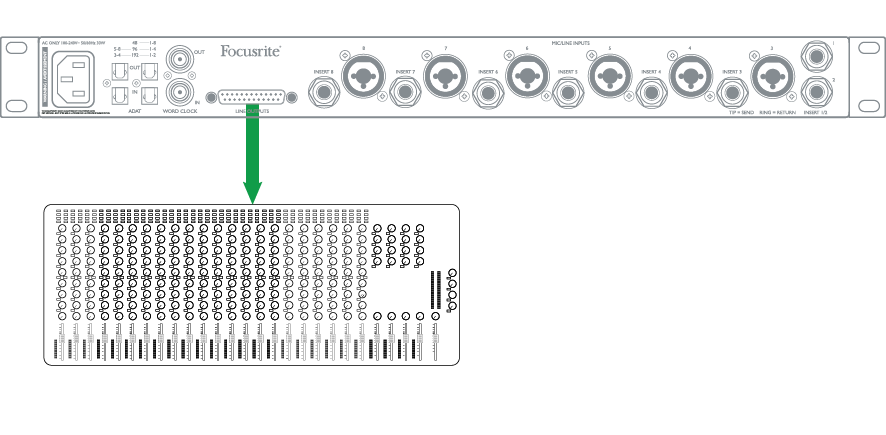

Questa configurazione utilizza il Clarett⁺ OctoPrepreamplificatori microfonici e modalità AIR per fornire un "front end" di alta qualità per un mixer analogico. Utilizzare un telaio a 8 vie per collegare la presa LINE OUT dell'OctoPre a otto ingressi di linea sul mixer; questo richiederà un D-sub a 25 vie su un'estremità e otto connettori adatti agli ingressi di linea del mixer sull'altra. (Telai pre-assemblati sono disponibili presso i fornitori di audio professionale).
Questa configurazione sarebbe adatta anche per utilizzare l'OctoPre come stadio di ingresso con qualsiasi tipo di dispositivo analogico a 8 canali.
Poiché il Clarett⁺ OctoPre'S ADAT FUORI Le porte sono sempre attive e puoi anche registrare simultaneamente l'esecuzione su una DAW (o altro dispositivo di registrazione) con un'interfaccia ADAT.

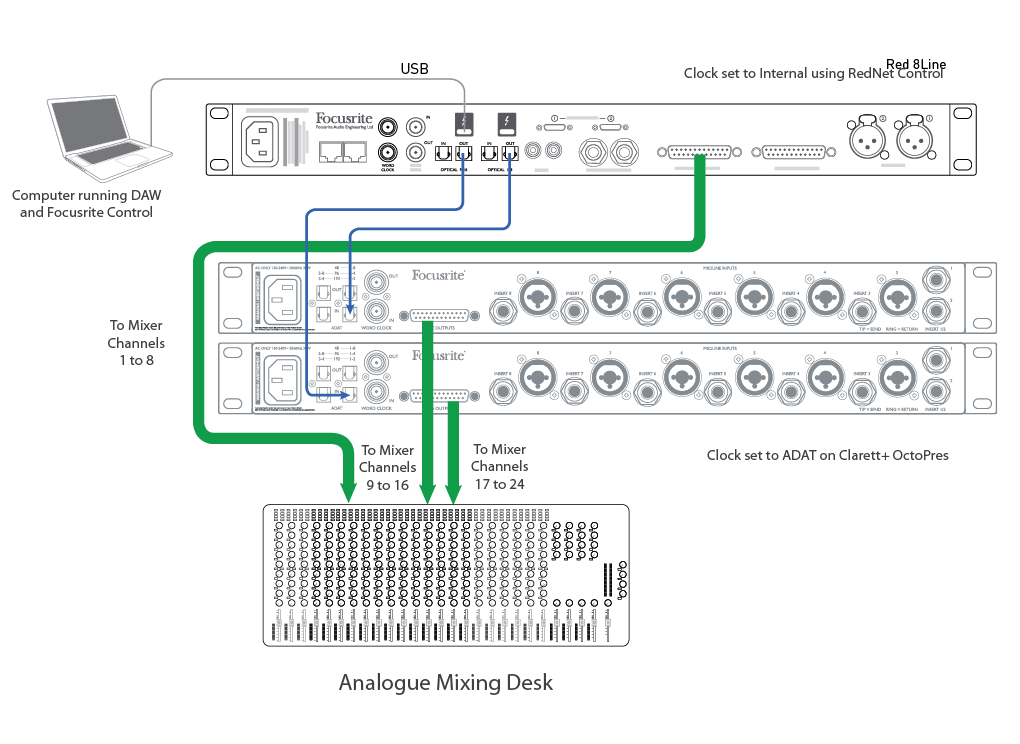

Questo esempio mostra come collegare un numero maggiore di tracce DAW a un mixer analogico per il mixdown. Le 8 uscite analogiche di un'interfaccia Red 8Line sono collegate ai canali del mixer da 1 a 8. Collegare Red 8Line USCITA OTTICA porti al OTTICO IN porte di due Clarett⁺ OctoPres e abilitare ADAT>LINE su entrambi. Un telaio come nell'esempio 4 viene utilizzato per collegare i due OctoPre ai canali da 9 a 24 del banco.
In questa situazione, Red 8Line sarebbe normalmente il leader della sincronizzazione, quindi la sua sorgente di clock è impostata su Internal. La sorgente di clock su entrambi Clarett⁺ OctoPres è impostato su ADAT, quindi entrambi si sincronizzano con Red 8Line tramite le connessioni ottiche ADAT.
La configurazione in questo esempio ti consentirebbe di inviare 16 tracce DAW al mixer se ne usassi solo una Clarett⁺ OctoPre.
Il numero di canali sopra indicato è valido a una frequenza di campionamento di 44,1/48 kHz, utilizzando una Focusrite Red 8Line come interfaccia principale.
Quando si registra una batteria acustica, è possibile utilizzare il controllo dinamico in vari modi per ottenere il suono desiderato. La compressione viene spesso aggiunta alla cassa e al rullante per dare corpo al suono, mentre i noise gate sono efficaci sui tom per ridurre al minimo le interferenze tra i microfoni della batteria.

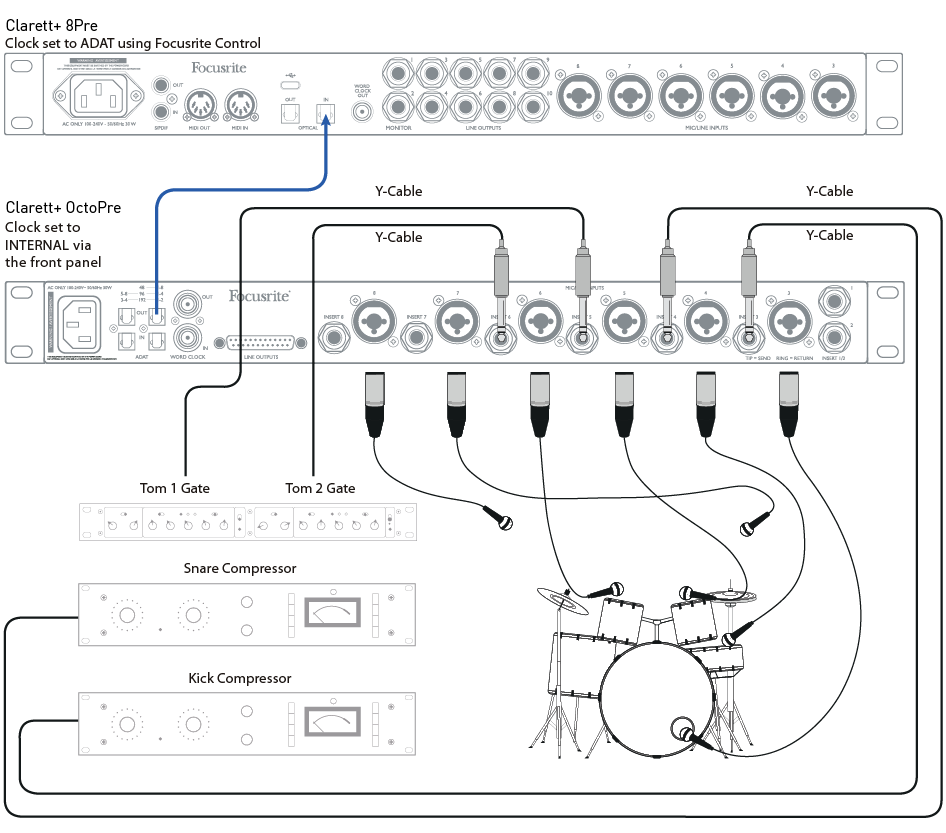

Utilizzare cavi con un connettore TRS a un'estremità, collegati a due connettori XLR, TRS o TS a seconda dei processori esterni. La "punta" del connettore TRS sul lato OctoPre deve essere collegata all'ingresso del processore, mentre l'"anello" all'uscita.
