Tutti e otto gli ingressi analogici utilizzano connettori "Combo XLR". Questi accettano connettori XLR maschio, jack TS (sbilanciati) da ¼" o jack TRS (bilanciati) da ¼".
Quando si utilizza un connettore XLR, il preamplificatore configura automaticamente il guadagno e l'impedenza per ricevere segnali a livello microfonico. Se si utilizza un connettore da ¼”, il preamplificatore accetta segnali di linea bilanciati o sbilanciati. Quando si abilita la modalità INST (canali 1 o 2), l'ingresso da ¼” viene ottimizzato per un segnale sbilanciato ad alta impedenza.
È possibile collegare le uscite di linea del Clarett⁺ OctoPre agli ingressi di linea analogici di apparecchiature esterne (o qualsiasi altro dispositivo), per utilizzarlo come preamplificatore microfonico analogico a 8 canali o come "break-out box" analogico per segnali ADAT quando in modalità ADAT>LINE.
Le uscite sono bilanciate; vedere [20] per la piedinatura. Cavi breakout DB25-XLR o DB25-jack già pronti sono disponibili presso i fornitori di apparecchiature audio professionali.
Utilizzare il USCITA OTTICA Porta/e ADAT [18] per collegare il Clarett⁺ OctoPre agli ingressi ADAT di un dispositivo audio tramite cavi ottici TOSLINK.
Le porte possono trasmettere otto canali audio a una frequenza di campionamento di 44,1 kHz o 48 kHz tramite un singolo cavo ottico. A queste frequenze di campionamento, entrambe le porte trasportano gli stessi otto canali.
Con frequenze di campionamento di 88,2 kHz o 96 kHz, ciascuna porta trasmette quattro canali. La porta di destra trasmette i canali da 1 a 4, la porta di sinistra i canali da 5 a 8; sono necessari due cavi TOSLINK per trasmettere tutti e otto i canali.
Con frequenze di campionamento di 176,4 kHz o 192 kHz, ciascuna porta può trasmettere due canali. La porta di destra trasmette i canali 1 e 2, la porta di sinistra i canali 3 e 4. L'OctoPre è limitato a quattro canali audio digitali a queste frequenze di campionamento; le uscite dei canali da 5 a 8 non sono disponibili tramite le porte ADAT.
Utilizzare il FREQUENZA DI CAMPIONAMENTO interruttore [9] per selezionare la frequenza di campionamento. È essenziale che la frequenza di campionamento selezionata sul Clarett⁺ OctoPre corrisponde alla frequenza di campionamento impostata sul dispositivo digitale ricevente.
Sono disponibili due opzioni di sincronizzazione:
Clarett⁺ OctoPre come capo dell'orologio:
Collegare l'OctoPre al dispositivo ricevente tramite il USCITA OTTICA verificare la/le porta/e e assicurarsi che il dispositivo ricevente sia impostato per ricavare il clock dall'ingresso ADAT (e che le frequenze di campionamento su entrambi i dispositivi corrispondano).
Sull'OctoPre, SINCRONIZZAZIONE dovrebbe essere impostato su INTERNO e il Il LED si illuminerà.
Un metodo alternativo è quello di sincronizzare il dispositivo ricevente con il Clarett⁺ OctoPre'S OROLOGIO DELLE PAROLE FUORI utilizzando un cavo BNC. La sorgente di sincronizzazione del dispositivo ricevente dovrà essere impostata sul suo ingresso word clock esterno.
Clarett⁺ OctoPre come seguace dell'orologio:
Collega l'OctoPre alla tua interfaccia tramite USCITA OTTICA porta(e) e collegare un cavo BNC dal leader word clock del sistema digitale all'OctoPre OROLOGIO DELLE PAROLE IN connettore (assicurandosi inoltre che le frequenze di campionamento su tutti i dispositivi siano identiche).
Sull'OctoPre, SINCRONIZZAZIONE dovrebbe essere impostato su W/CLOCK e il Il LED si illuminerà.
Utilizzare il OTTICO IN Porta/e ADAT [19] se è necessario convertire l'audio digitale (ad esempio, l'uscita di una DAW) in analogico, utilizzando Clarett⁺ OctoPreModalità ADAT > LINE.
La porta di destra può ricevere otto canali audio con una frequenza di campionamento di 44,1 kHz o 48 kHz tramite un singolo cavo ottico.
Con frequenze di campionamento di 88,2 kHz o 96 kHz, ciascuna porta può ricevere quattro canali audio. La porta di destra gestisce i canali da 1 a 4, la porta di sinistra gestisce i canali da 5 a 8; sono necessari due cavi TOSLINK per ricevere tutti e otto i canali.
Con frequenze di campionamento di 176,4 kHz o 192 kHz, ciascuna porta può ricevere due canali audio. La porta di destra trasporta i canali 1 e 2, la porta di sinistra trasporta i canali 3 e 4. OctoPre è limitato a quattro canali audio digitali a queste frequenze di campionamento.
Utilizzare il FREQUENZA DI CAMPIONAMENTO interruttore [9] per selezionare la frequenza desiderata. È essenziale la frequenza di campionamento selezionata sul Clarett⁺ OctoPre corrisponde alla frequenza di campionamento impostata sul dispositivo digitale trasmittente.
Per abilitare Air, premi il pulsante Air. Quando abiliti Air, questo attiva un circuito analogico high-shelf per modificare sottilmente la risposta in frequenza del preamplificatore per modellare le caratteristiche di impedenza e risonanza dei preamplificatori microfonici Clarett⁺ classici basati su trasformatore.
Quando registri con dei microfoni, questo aggiunge maggiore chiarezza e definizione nella gamma delle medie frequenze. Air è ottimo per dare un sapore extra alla maggior parte delle sorgenti, ma funziona bene su voci e strumenti acustici.

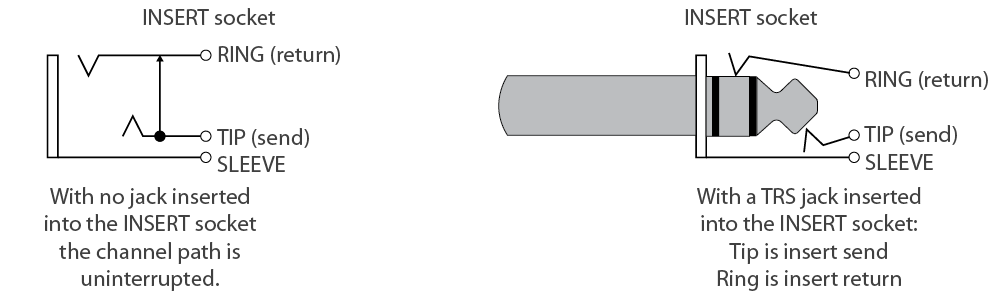

Ciascun canale del preamplificatore include un punto di insert commutabile per collegare apparecchiature di elaborazione esterne come compressori o noise gate. L'insert include un send e un return: senza alcun jack nella presa INSERT, il percorso del segnale del canale rimane ininterrotto. Sia il send che il return dell'insert sono sbilanciati. Utilizzare un jack TRS cablato con la punta (send) e l'anello (return) del jack collegati a due cavi separati; tali cavi (spesso chiamati "cavi a Y") sono disponibili presso i fornitori di apparecchiature audio professionali.
Il punto di inserimento si trova dopo il circuito AIR (l'apparecchiatura esterna riceverà un segnale modificato da AIR) e dopo i controlli GAIN del pannello frontale [4]. Quando si utilizza un punto di inserimento, provare a regolare i livelli di ingresso e di uscita del processore esterno in modo che il segnale di ritorno sia circa allo stesso livello di quello di invio. Se il processore esterno ha un guadagno eccessivo, si corre il rischio di sovraccarico all'interno dell'OctoPre, quindi utilizzare i misuratori di canale [7] per controllare il livello del segnale di ritorno.
Utilizzare il pannello frontale INSERIRE/ARIA pulsanti [6] per abilitare il punto di inserimento. (Prima selezionare INSERIRE utilizzando l'interruttore principale [8].) Il LED del canale si illuminerà di verde per confermare la selezione.
Selezionando la modalità ADAT>LINE ([12] sul pannello frontale) vengono riassegnate le otto sorgenti che alimentano l'analogico USCITE DI LINEA Connettore D-sub [20].
-
Con ADAT>Line disattivato, i canali di uscita del preamplificatore microfonico da 1 a 8 sono disponibili tramite il connettore D-sub;
-
Con la modalità ADAT>LINE attiva, i segnali digitali ADAT all' OTTICO IN La/le porta/e alimentano il connettore D-sub, dopo la conversione da D ad A.
Questa modalità consente di utilizzare il Clarett⁺ OctoPre per collegare un'uscita in formato ADAT a 8 canali (da una DAW, ad esempio) a un set di ingressi analogici. Ad esempio, puoi inviare i canali dalla tua DAW a un'apparecchiatura esterna da utilizzare come parte del tuo processo di mixaggio.
Quando la modalità ADAT>LINE è abilitata, gli otto preamplificatori microfonici Claret sono ancora operativi e le loro uscite rimangono disponibili all' USCITA OTTICA porte.
