Introduzione al Clarett⁺ OctoPre

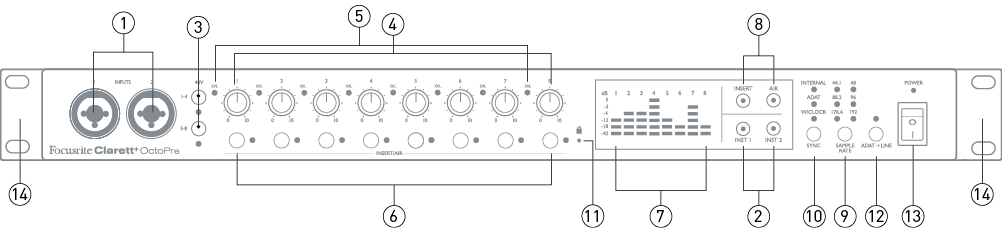

INGRESSI 1 e 2 – Connettori di ingresso combo XLR: consentono di collegare microfoni, strumenti (ad esempio, chitarra) o segnali a livello di linea tramite connettori XLR o jack da ¼”, a seconda delle necessità. Per strumenti o segnali a livello di linea è possibile utilizzare connettori jack TRS (bilanciati) o TS (sbilanciati).

INST 1 e ISTRUZIONE 2 – Due interruttori per impostare gli ingressi 1 e 2 in modalità "Strumento". Quando INST è selezionato, la gamma di guadagno e l'impedenza di ingresso vengono modificate (rispetto a LINE) e l'ingresso viene reso sbilanciato. Questo lo ottimizza per il collegamento diretto di strumenti tramite un connettore jack a 2 poli (TS). Quando INST è disattivato, gli ingressi sono adatti al collegamento di segnali a livello di linea. I segnali a livello di linea possono essere collegati in forma bilanciata tramite un connettore jack a 3 poli (TRS) o sbilanciata, tramite un connettore jack a 2 poli (TS). Ogni interruttore è dotato di un LED rosso per confermare la selezione.

48V – Due interruttori che abilitano l'alimentazione phantom a 48 V sui contatti XLR dei connettori Combo per gli ingressi microfonici da 1 a 4 e da 5 a 8, rispettivamente. (Si noti che gli ingressi da 3 a 8 si trovano sul pannello posteriore.) Ogni interruttore è dotato di un LED rosso che indica quando l'alimentazione phantom è abilitata. Si noti che non tutti i microfoni richiedono l'alimentazione phantom. In caso di dubbi sul funzionamento del microfono, consultare la documentazione del microfono stesso.

Guadagno 1 A 8 – otto manopole rotative: regolano il guadagno in ingresso per i segnali sugli ingressi da 1 a 8, rispettivamente.

O/L – Ogni canale di ingresso è dotato di un LED rosso di "sovraccarico" che si illumina quando il livello del segnale raggiunge +19,5 dBu. Regolare sempre il livello in modo che il LED non si accenda, per evitare la distorsione del segnale (clipping).

INSERIRE/ARIA – un interruttore per canale, che abilita il punto di inserimento del pannello posteriore per il canale o la funzione AIR del canale, a seconda dell'impostazione degli interruttori principali INSERT e AIR [8]. Ogni interruttore ha un LED associato, che si illumina di verde quando è selezionato INSERT o di giallo quando è selezionato AIR.

Indicatori – otto indicatori LED a 6 segmenti che mostrano i livelli del segnale degli otto segnali di ingresso analogici. Gli indicatori di ingresso mostrano il livello del segnale dopo lo stadio di guadagno in ingresso. I LED si illuminano a -42, -18 e -12 dBFS (verde), -6 e -3 dBFS (giallo) e 0 dBFS (rosso). Evitare sempre 0 dBFS, poiché indica clipping digitale.

INSERIRE E ARIA interruttori principali di funzione: due interruttori con LED interni (INSERT = verde, AIR = giallo) che determinano la funzione degli interruttori INSERT/AIR per canale [6].

TARIFFA DI CAMPIONAMENTO – un interruttore che permette di selezionare una delle sei impostazioni di frequenza di campionamento. La frequenza corrente è indicata da un LED verde. L'OctoPre memorizza la frequenza di campionamento in uso, mantenendola anche dopo lo spegnimento e la riaccensione.

SINCRONIZZAZIONE – un interruttore che permette di selezionare una delle tre sorgenti di sincronizzazione digitale disponibili (Interna, ADAT o Word Clock), la sorgente attualmente in uso è indicata da uno dei LED rossi adiacenti. L'OctoPre memorizza la sorgente di sincronizzazione in uso, mantenendola attiva anche dopo lo spegnimento e la riaccensione.

(Bloccato) – un LED verde che conferma la sincronizzazione dell'orologio, sia con l' Clarett⁺ OctoPreall'orologio interno o a un ingresso digitale esterno.

ADAT > LINE – Quando disabilitato, i canali di ingresso da 1 a 8 alimentano entrambi il pannello posteriore USCITA DI LINEA connettore (analogico) e porte di uscita ADAT (digitali). Quando la modalità ADAT>LINE è abilitata, i segnali presenti sulle porte di ingresso ADAT vengono inviati all'OctoPre USCITA DI LINEA Connettore. Ciò consente di aggiungere 8 canali di uscite analogiche al sistema. Il LED rosso conferma l'attivazione di questa modalità. In questa modalità, gli ingressi analogici (canali da 1 a 8) rimangono instradati alle uscite digitali ADAT. La modalità in uso viene memorizzata e mantenuta anche allo spegnimento dell'unità.

ENERGIA – Interruttore di alimentazione CA e LED.

Attacchi a cremagliera per il montaggio del Clarett⁺ OctoPre in un rack per apparecchiature standard da 19".

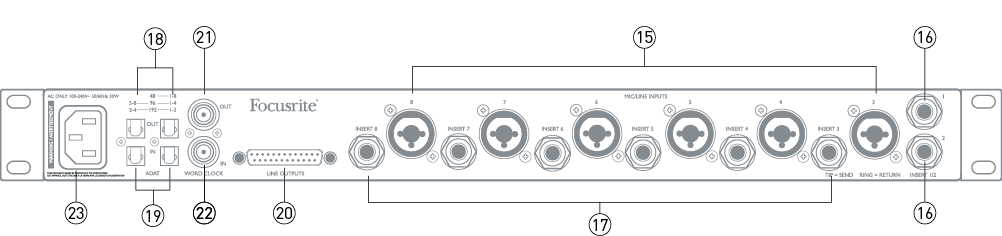

INGRESSI MICROFONO/LINEA 3 A 8 – sei connettori combo XLR — gli ingressi per i canali da 3 a 8 non hanno la modalità INST, ma per il resto sono identici a quelli per i canali 1 e 2.

INSERTI 1 e 2 – due prese jack TRS da ¼”, che forniscono un punto di accesso per il collegamento di apparecchiature di elaborazione esterne ai canali 1 e 2. Gli inserti sono abilitati dal pannello frontale INSERIRE/ARIA interruttori [6] e [8], e sono sbilanciati. Le prese sono cablate come segue:

Nota che il pannello frontale O/L Il LED [5] monitora il livello del segnale prima dell'invio dell'inserto in modo che un livello di segnale eccessivo non venga inviato alle apparecchiature esterne.

INSERTI 3 A 8 – 6 prese jack TRS da ¼” che forniscono i punti di inserimento per i canali da 3 a 8; questi sono elettricamente identici a [16].

USCITA OTTICA – Due connettori TOSLINK che forniscono le uscite digitali dell'unità. L'utilizzo dei due connettori dipende dalla frequenza di campionamento, come segue:

OTTICO IN – due connettori TOSLINK che forniscono gli ingressi digitali all'unità quando utilizzata in modalità ADAT>LINE. Si noti che questi NON sono ingressi “digitali” per i canali da 1 a 8 e i segnali applicati a queste porte non passano attraverso il circuito AIR, né sono disponibili negli insert. L'utilizzo dei due connettori dipende dalla frequenza di campionamento, come [18].

USCITE DI LINEA 1 A 8 – otto uscite di linea analogiche bilanciate su un connettore D-sub femmina a 25 pin. Questo connettore è sempre attivo e normalmente trasporta le uscite dei canali da 1 a 8, abilitando Clarett⁺ OctoPre da utilizzare come preamplificatore microfonico analogico autonomo a 8 canali. In modalità ADAT > LINE, il connettore trasporta i segnali applicati al INGRESSO OTTICO porte [19]. Il pinout del connettore segue lo standard “Tascam” per interfacce analogiche a 8 canali:

USCITA WORD CLOCK – un connettore BNC che trasporta il Clarett⁺ OctoPreword clock; può essere utilizzato per sincronizzare altre apparecchiature audio digitali.

OROLOGIO DELLE PAROLE IN – un connettore BNC per il collegamento di un segnale word clock esterno; selezionare tramite impostazione SINCRONIZZAZIONE in WORD. Utilizzare questo ingresso se si dispone di un clock di riferimento leader che fornisce la sincronizzazione per tutti i dispositivi audio digitali nel proprio studio.

Alimentazione CA – presa IEC standard. OctoPre È dotato di un alimentatore "universale" e funziona con qualsiasi tensione di rete CA da 100 a 240 V, a 50 o 60 Hz.
