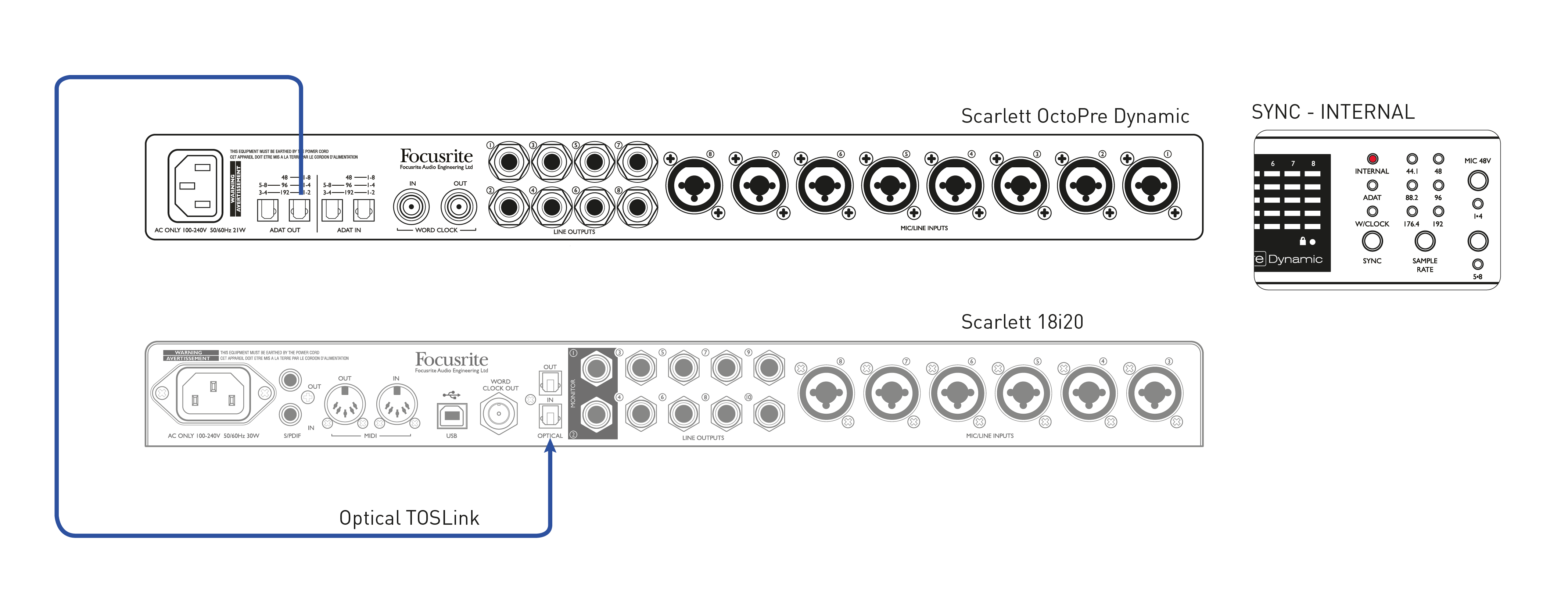

Qui ADAT OUT sul OctoPre è collegato a INGRESSO OTTICO su un'interfaccia audio Scarlett 18i20 con un singolo cavo ottico. Entrambe le unità funzionano a una frequenza di campionamento di 44,1 kHz. OctoPreLa sorgente di clock è impostata su INTERNAL e il 18i20 è sincronizzato con essa perché la sua sorgente di clock è impostata su ADAT (tramite Focusrite Control).
Questa configurazione consentirebbe, ad esempio, di registrare simultaneamente fino a 16 sorgenti microfoniche o di linea in una DAW e sarebbe quindi ideale per la registrazione di una band dal vivo. Otto delle sorgenti (quelle collegate al OctoPre) potrebbero trarre vantaggio dalla dinamica interna, se necessario, e applicare la compressione per controllare la gamma dinamica dei segnali.
La configurazione sarebbe adatta anche a qualsiasi altra interfaccia audio dotata di ingresso ADAT.

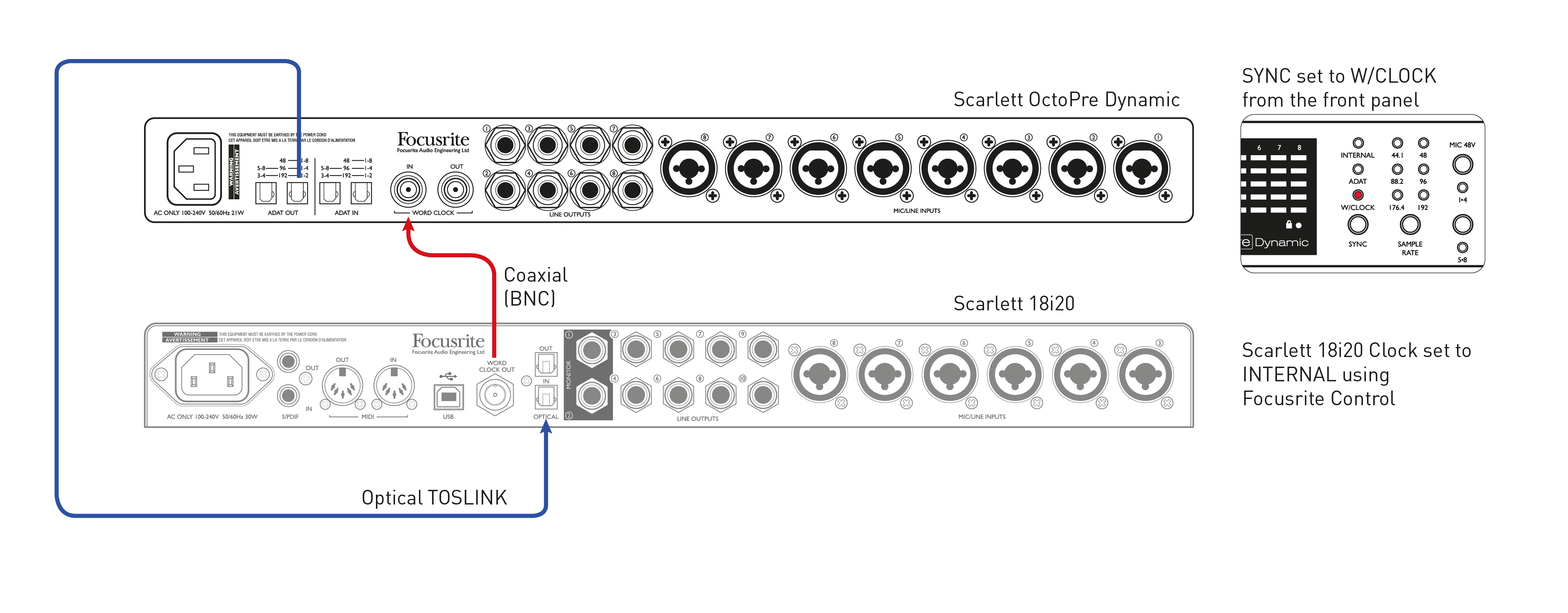

Qui ADAT OUT sul OctoPre è collegato a INGRESSO OTTICO su un'interfaccia audio Scarlett 18i20 con un singolo cavo ottico. Entrambe le unità funzionano a una frequenza di campionamento di 44,1 kHz. OctoPre'S OROLOGIO PAROLA IN l'ingresso è collegato a OROLOGIO DELLE PAROLE FUORI sulla Scarlett 18i20 con un cavo BNC e il OctoPreLa sorgente di clock di è impostata su W/CLOCK. La sorgente di clock del 18i20 è impostata su INTERNAL (tramite Focusrite Control), rendendolo quindi il leader della sincronizzazione.
La configurazione sarebbe adatta anche a qualsiasi altra interfaccia audio dotata di un ingresso ADAT e di un'uscita word clock.

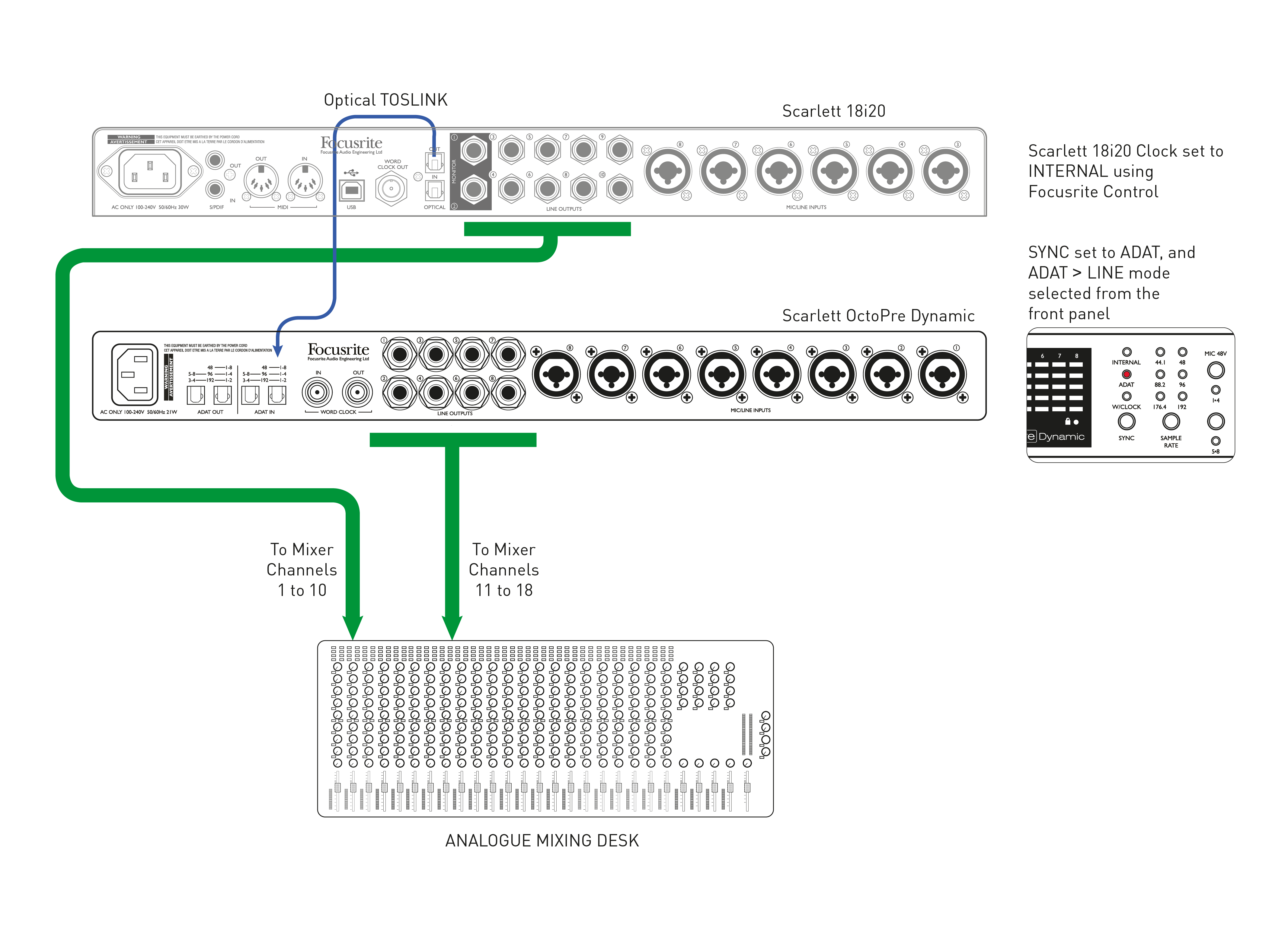

Questo esempio mostra come collegare un numero maggiore di tracce DAW a un mixer analogico per il mixdown. Le 10 uscite analogiche di un'interfaccia Scarlett 18i20 sono collegate ai canali da 1 a 10 del mixer. USCITA OTTICA la porta è collegata a un ADAT IN porto di un OctoPre con la modalità ADAT > LINE selezionata. Il OctoPre'S USCITE DI LINEA vengono poi collegati ai canali da 11 a 18 della scrivania.
In questa situazione, la Scarlett 18i20 sarebbe normalmente la sincronizzatrice, quindi la sua sorgente di clock è impostata su INTERNA (tramite Focusrite Control). La sorgente di clock sull' OctoPre è impostato su ADAT, quindi è sincronizzato con il 18i20 tramite la connessione ottica ADAT.
I conteggi dei canali sopra indicati sono applicabili a una frequenza di campionamento di 44,1/48 kHz; quattro canali audio potrebbero essere trasferiti dal 18i20 al OctoPre a 88,2/96 kHz.

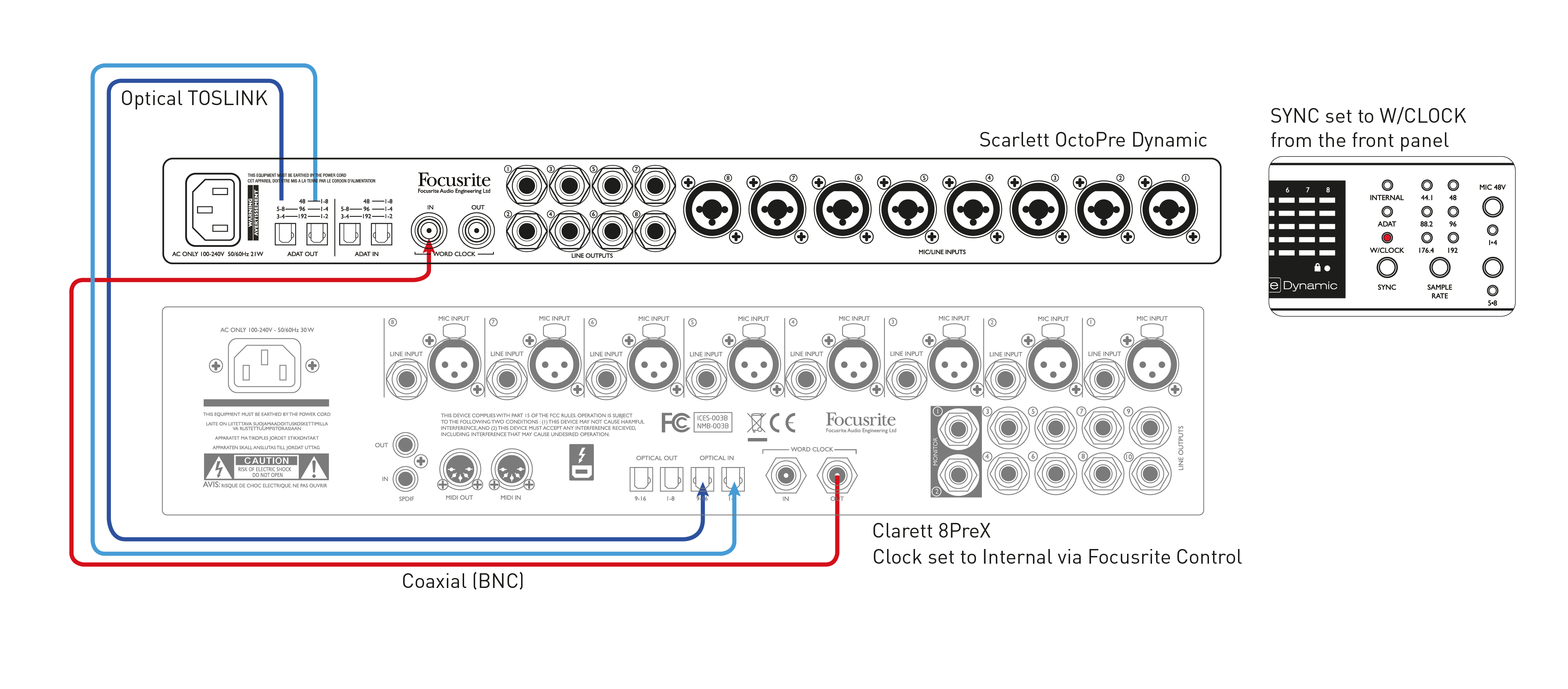

Questo esempio mostra una configurazione simile all'Esempio 2, ma l'utilizzo di un Focusrite Clarett 8PreX consente il funzionamento a una frequenza di campionamento di 96 kHz (modalità "SMUX-II"). Entrambe le unità devono essere impostate a 96 kHz; vengono utilizzati due cavi ottici, ciascuno dei quali trasporta quattro canali audio. Il Clarett 8PreX è il sync leader.
Questa configurazione è applicabile anche con una frequenza di campionamento di 192 kHz (modalità "SMUX-IV"); ogni cavo ottico trasporterà quindi due canali audio.

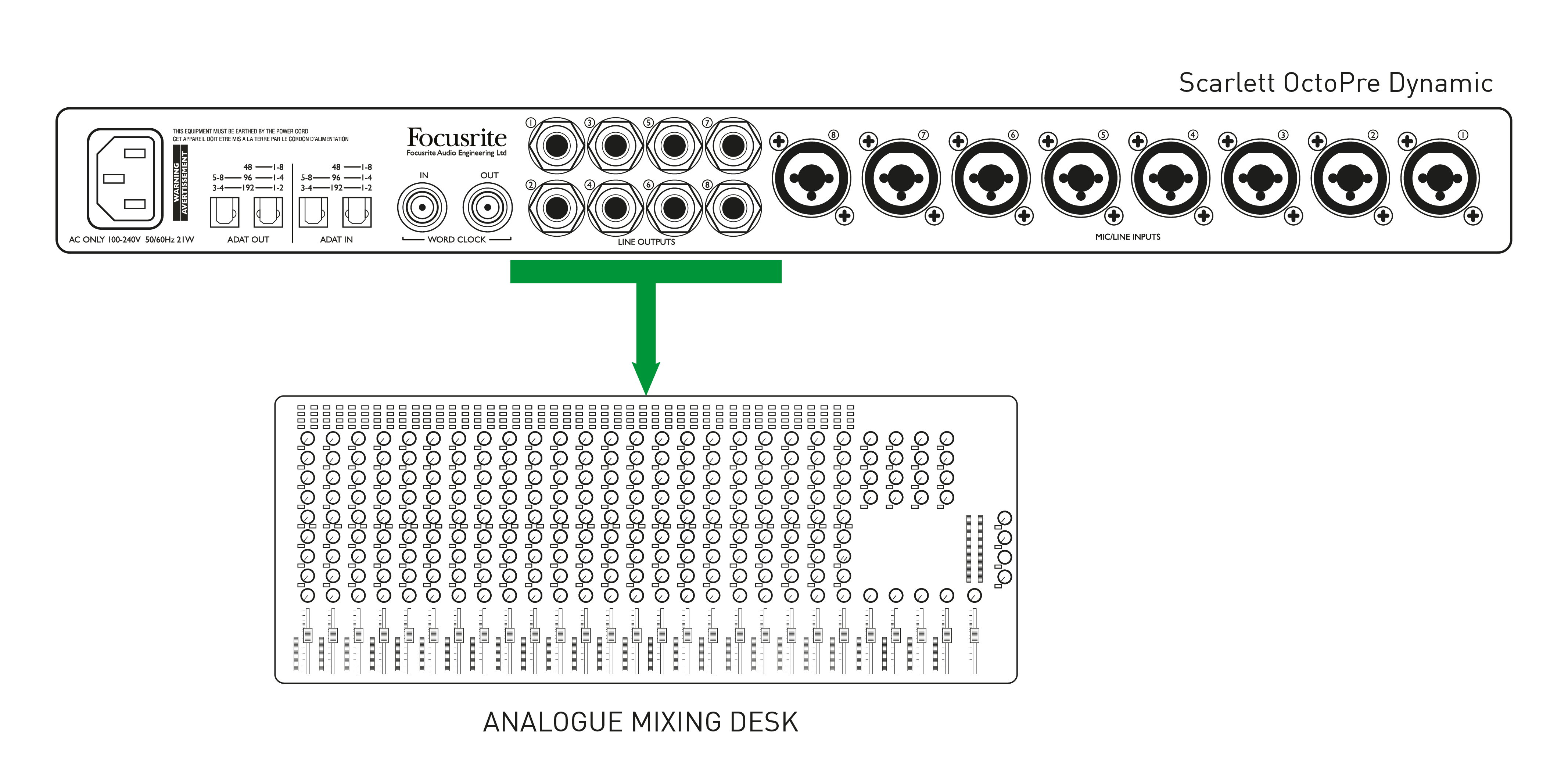

Questa configurazione utilizza il OctoPrepreamplificatori microfonici e compressori per fornire un "front end" di alta qualità per un mixer analogico. Utilizzare un telaio pre-assemblato per collegare il OctoPre'S USCITE DI LINEA presa a otto ingressi di linea sul mixer; saranno necessari otto jack TRS da ¼" su un'estremità e otto connettori appropriati per gli ingressi di linea del mixer sull'altra. Se gli ingressi di linea del mixer sono sbilanciati, un telaio con jack TS all'estremità OctoPre la fine sarà adatta.
Questa configurazione sarebbe anche appropriata per utilizzare il OctoPre come stadio di ingresso con qualsiasi tipo di dispositivo analogico a otto canali.

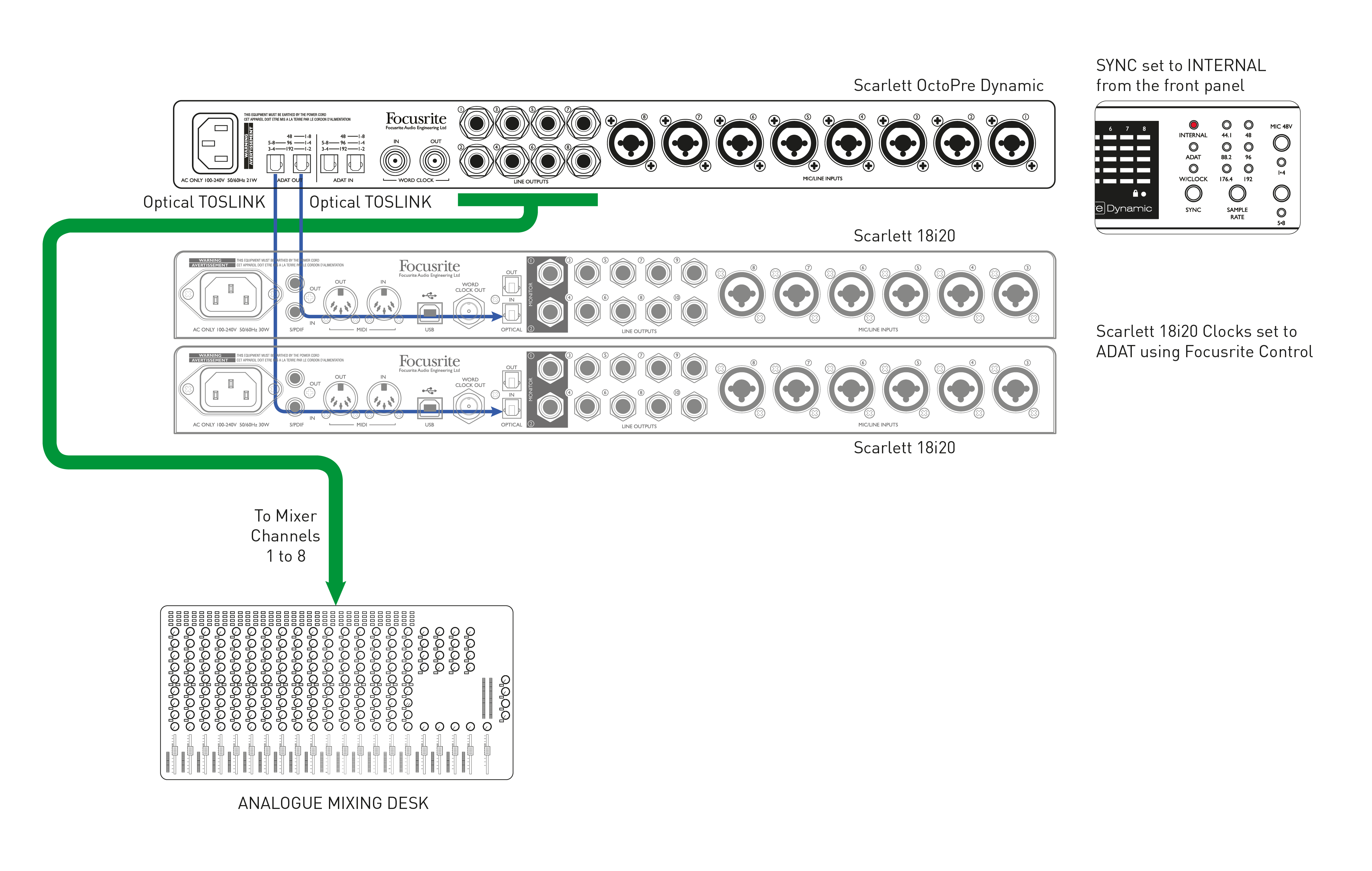

Questo esempio mostra come la configurazione dell'Esempio 5 può essere estesa per aggiungere la registrazione digitale simultanea, con o senza backup secondario.
Poiché il OctoPre'S ADAT OUT porte sono sempre attive, è possibile registrare la performance su una DAW (o altro dispositivo di registrazione) con un'interfaccia ADAT. L'esempio mostra due Scarlett 18i20: la ADAT IN la porta di ciascuno sarebbe collegata ai due ADAT OUT porte dell'OctoPre, per fornire una registrazione a otto tracce (sulla prima) e un backup simultaneo a otto tracce sulla seconda, a frequenze di campionamento di 44,1 o 48 kHz.
La registrazione a otto tracce potrebbe ancora essere effettuata a 88,2 o 96 kHz, anche se ogni Scarlett 18i20 fornirebbe 4 canali alla DAW; il backup non sarebbe possibile.
