Introduzione al Scarlett OctoPre Dynamic

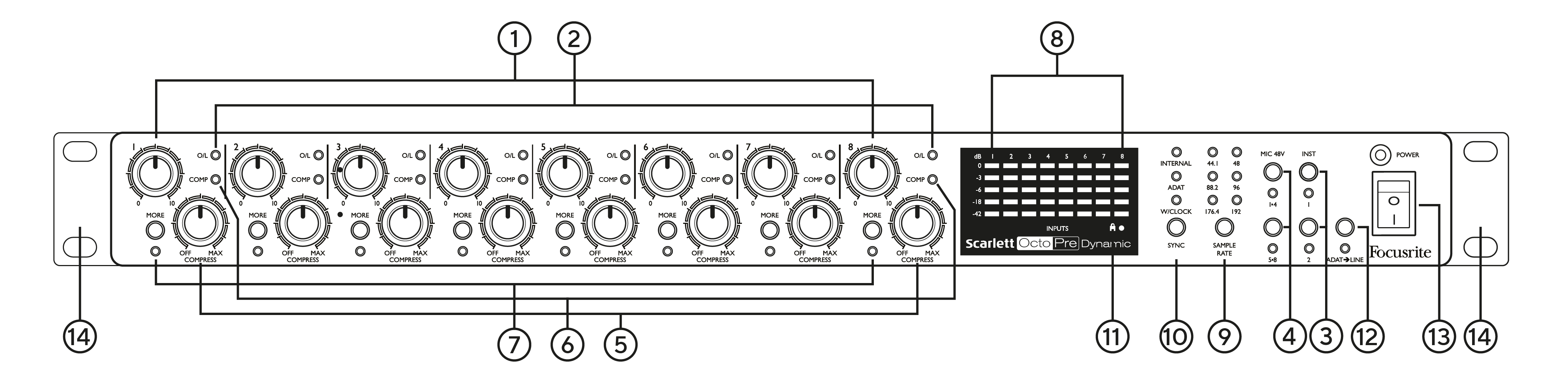

Controlli del guadagno in ingresso 1 A 8 – otto controlli rotativi: regolano il guadagno di ingresso per i segnali nei canali da 1 a 8 rispettivamente.

Fuori servizio – ogni canale di ingresso ha un LED rosso di "sovraccarico"; questo si illumina se il livello del segnale causa il clipping all'ingresso della sezione compressore. In tal caso, ridurre il guadagno in modo che il LED rimanga spento.

ISTRUZIONE 1 E ISTRUZIONE 2 – due interruttori a ritenuta mettono gli ingressi 1 e 2 in modalità "Instrument". Quando si seleziona INST, il range di guadagno e l'impedenza di ingresso vengono modificati (rispetto a LINE) e l'ingresso viene reso sbilanciato. Questo lo ottimizza per il collegamento diretto di strumenti tramite un jack a 2 poli (TS). Quando INST è disattivato, gli ingressi sono adatti al collegamento di segnali a livello di linea. I segnali a livello di linea possono essere collegati in forma bilanciata tramite un jack a 3 poli (TRS) o sbilanciata tramite un jack a 2 poli (TS). Ogni interruttore ha un LED verde adiacente per confermare la selezione.

Microfono 48V (1-4 e 5-8) – due interruttori a scatto, ciascuno dei quali abilita l'alimentazione phantom a 48 V sui contatti XLR di quattro ingressi: rispettivamente canali da 1 a 4 e da 5 a 8. A ciascun interruttore è associato un LED rosso che indica che l'alimentazione phantom è selezionata.

COMPRESSIONE 1 A 8 – attiva la sezione del compressore di ciascun canale e imposta il livello di soglia. Vedi Compressore per ulteriori dettagli.

COMP – un LED giallo che si illumina quando la sezione del compressore applica la riduzione del guadagno. Il LED lampeggia anche brevemente quando COMPRIMERE il controllo [5] viene spostato dalla sua posizione OFF.

DI PIÙ – un interruttore di blocco che aumenta il rapporto del compressore, applicando così una maggiore riduzione del guadagno con la stessa impostazione del COMPRIMERE controllo. Un LED rosso adiacente conferma la selezione.

Misuratori di livello del segnale in ingresso: otto barre LED, una per canale. Il segnale in ingresso in ciascun canale viene misurato dopo il controllo del guadagno in ingresso e dopo la sezione del compressore, in modo da poter vedere il livello inviato all'uscita.

FREQUENZA DI CAMPIONAMENTO – un interruttore soft che consente di scorrere le sei impostazioni di frequenza di campionamento disponibili, la frequenza corrente è indicata da uno dei LED verdi adiacenti. La frequenza di campionamento in uso viene salvata in memoria, in modo da essere mantenuta anche quando l'unità viene spenta.

SINCRONIZZAZIONE – un soft switch che seleziona tre sorgenti di sincronizzazione digitale disponibili (interna, ADAT o Word Clock); la sorgente corrente è indicata da uno dei LED rossi adiacenti. La sorgente in uso viene salvata in memoria, quindi viene mantenuta anche quando si spegne il dispositivo.

– un LED verde “Bloccato” che si illumina quando l’unità si è agganciata alla sorgente di sincronizzazione disponibile, indicando che è pronta per l’uso.

ADAT > LINEA – questo soft switch modifica la modalità operativa dell'unità. Quando è attivo, l'audio digitale in ingresso alle porte di ingresso ADAT viene convertito in analogico e reso disponibile sul pannello posteriore. USCITA DI LINEA connettori. Il LED rosso adiacente conferma che questa modalità è attiva. In questa modalità, gli ingressi analogici (canali da 1 a 8) rimangono indirizzati alle uscite digitali ADAT. La modalità in uso viene salvata in memoria in modo da essere mantenuta anche quando l'unità viene spenta.

ENERGIA – Interruttore di alimentazione CA e LED verde.

Alette per il montaggio del OctoPre in un rack standard da 19".

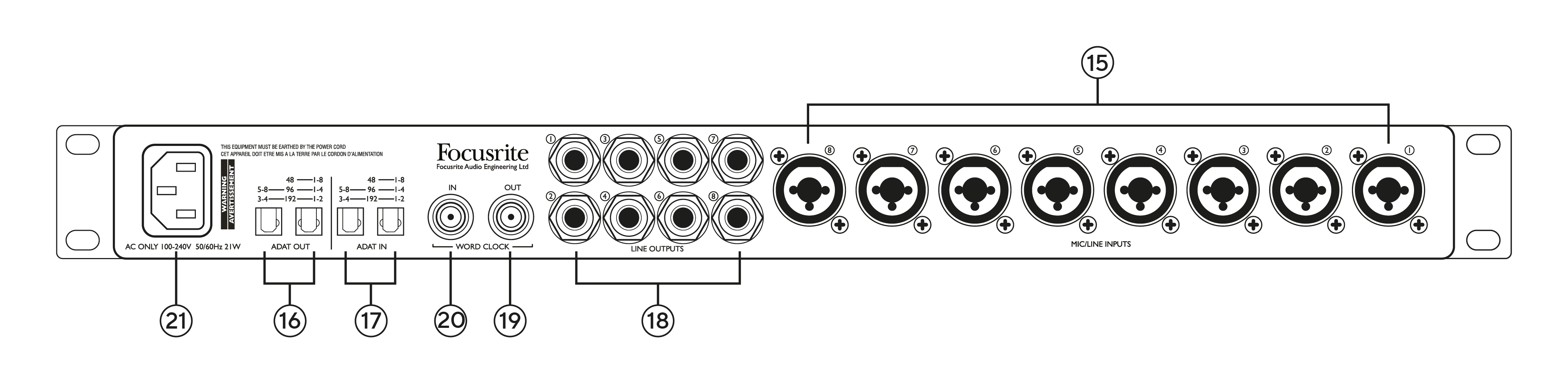

INGRESSI MIC/LINEA 1 A 8 – 8 prese "Combo XLR" - collegano microfoni tramite connettori XLR o segnali di linea tramite jack da ¼". Per i segnali di linea è possibile utilizzare sia jack TRS (bilanciati) che TS (sbilanciati). Si noti che i canali 1 e 2 dispongono anche della modalità INST per il collegamento diretto di strumenti (ad esempio, chitarra), ma sono per il resto identici a quelli dei canali da 3 a 8. La modalità INST è selezionata tramite ISTRUZIONE interruttori [3].

ADAT OUT – due connettori TOSLINK che forniscono le uscite digitali dell'unità. L'utilizzo dei due connettori dipende dalla frequenza di campionamento, come segue:

* Come visto guardando il pannello posteriore

ADAT IN – due connettori TOSLINK che forniscono gli ingressi digitali all'unità quando utilizzata in modalità ADAT > LINE. In modalità ADAT > LINE, i segnali sugli ingressi ADAT verranno inviati alle uscite di linea analogiche dopo la conversione D-A. L'utilizzo dei due connettori dipende dalla frequenza di campionamento, come segue:

* Come visto guardando il pannello posteriore

USCITE DI LINEA 1 A 8 – otto uscite di linea analogiche bilanciate su prese jack da ¼” a 3 poli (TRS). Questi connettori sono sempre attivi e normalmente trasportano le uscite dei canali da 1 a 8, consentendo OctoPre da utilizzare come preamplificatore microfonico analogico a 8 canali di alta qualità autonomo. In modalità ADAT > LINE, i connettori trasportano i segnali applicati al ADAT IN porti [17].

USCITA WORD CLOCK – un connettore BNC che trasporta il word clock; può essere utilizzato per sincronizzare altre apparecchiature audio digitali.

OROLOGIO PAROLA IN – un connettore BNC per il collegamento di un segnale di word clock esterno; selezionare tramite impostazione SINCRONIZZAZIONE a WORD. Utilizza questo ingresso se hai un clock di riferimento leader che fornisce la sincronizzazione per tutti i dispositivi audio digitali nel tuo studio.

Rete CA - presa IEC standard. OctoPre è dotato di un alimentatore "Universale" e funziona con qualsiasi tensione di rete CA da 100 a 240 V, a 50 o 60 Hz.
