Tutti gli otto ingressi analogici utilizzano connettori "Combo XLR". Possono accettare connettori XLR maschio, jack TS (sbilanciati) da ¼" o jack TRS (bilanciati) da ¼".
Utilizzando un connettore XLR, il preamplificatore configura automaticamente guadagno e impedenza per ricevere segnali a livello microfonico. Utilizzando un connettore da ¼", il preamplificatore è impostato per accettare segnali di linea bilanciati o sbilanciati. Selezionando la modalità INST (sui canali 1 o 2), l'ingresso da ¼" si riconfigura nuovamente per ottimizzare un segnale sbilanciato ad alta impedenza.
I due 48V Gli interruttori applicano l'alimentazione phantom a 48 V rispettivamente agli ingressi microfonici da 1 a 4 e da 5 a 8. L'alimentazione phantom è richiesta dalla maggior parte dei microfoni a condensatore. L'alimentazione phantom viene applicata solo ai contatti XLR dei connettori Combo: quindi, se un gruppo di 4 ingressi viene utilizzato sia per segnali microfonici che di linea (o strumenti), l'alimentazione phantom viene applicata solo ai microfoni.
I microfoni dinamici non richiedono alimentazione phantom, ma la maggior parte funziona normalmente con questa alimentazione. I microfoni a nastro passivi non richiedono alimentazione phantom e potrebbero danneggiarsi se alimentati con questa.
Se non sei sicuro di un microfono, NON applicare l'alimentazione phantom senza prima aver verificato le specifiche del produttore.
Il guadagno di ciascun canale deve essere regolato in base al livello in ingresso; le sorgenti più forti richiederanno un guadagno inferiore rispetto a quelle più deboli. Utilizzare sempre i misuratori LED per controllare il livello del segnale su ciascun canale.
Inizia con il controllo Gain impostato al minimo. Suona (o canta) al volume più alto che probabilmente verrà raggiunto durante la canzone e aumenta gradualmente il guadagno finché l'indicatore non mostra l'arancione (-3 dB). Quindi, riduci il guadagno di qualche dB. Questo dovrebbe garantire che il livello del segnale difficilmente raggiunga mai il rosso (0 dB) e sovraccarichi il convertitore A/D, con conseguente distorsione.
Si noti che il design del preamplificatore ad alta headroom utilizzato nella gamma Scarlett significa che un Pad commutabile non è necessario. (Vedi Scarlett OctoPre Dynamic specifiche di prestazione per le specifiche sulla sensibilità di input.)
Il rosso Fuori servizio Il LED non dovrebbe mai accendersi; se ciò accade, il guadagno è impostato su un valore troppo alto.
Girare un canale COMPRIMERE il controllo in senso orario dalla sua posizione OFF attiva il compressore del canale. Quando il controllo viene spostato dalla posizione OFF, il giallo COMP Il LED si accenderà brevemente per confermare che il compressore è ora attivo. Ruotando in senso orario, la soglia di compressione viene progressivamente ridotta, con conseguente compressione sempre più intensa. Il LED giallo COMP Il LED si illuminerà quando verrà applicata la compressione al segnale, ovvero ogni volta che il livello del segnale supererà la soglia.
Premendo il DI PIÙ Il pulsante aumenta il rapporto di compressione, applicando così più compressione al segnale per la stessa impostazione di COMPRIMERE.
Sul OctoPre, IL COMPRIMERE Il controllo è essenzialmente un controllo combinato di soglia e guadagno: quando la soglia viene ridotta, causando una maggiore compressione del segnale, il guadagno complessivo del compressore (spesso definito "guadagno di guadagno") viene aumentato, aumentando il livello del segnale in uscita per farlo corrispondere a quello in ingresso.
In entrambe le modalità il tempo di attacco è di 1,2 ms e il tempo di rilascio è di 28 ms.

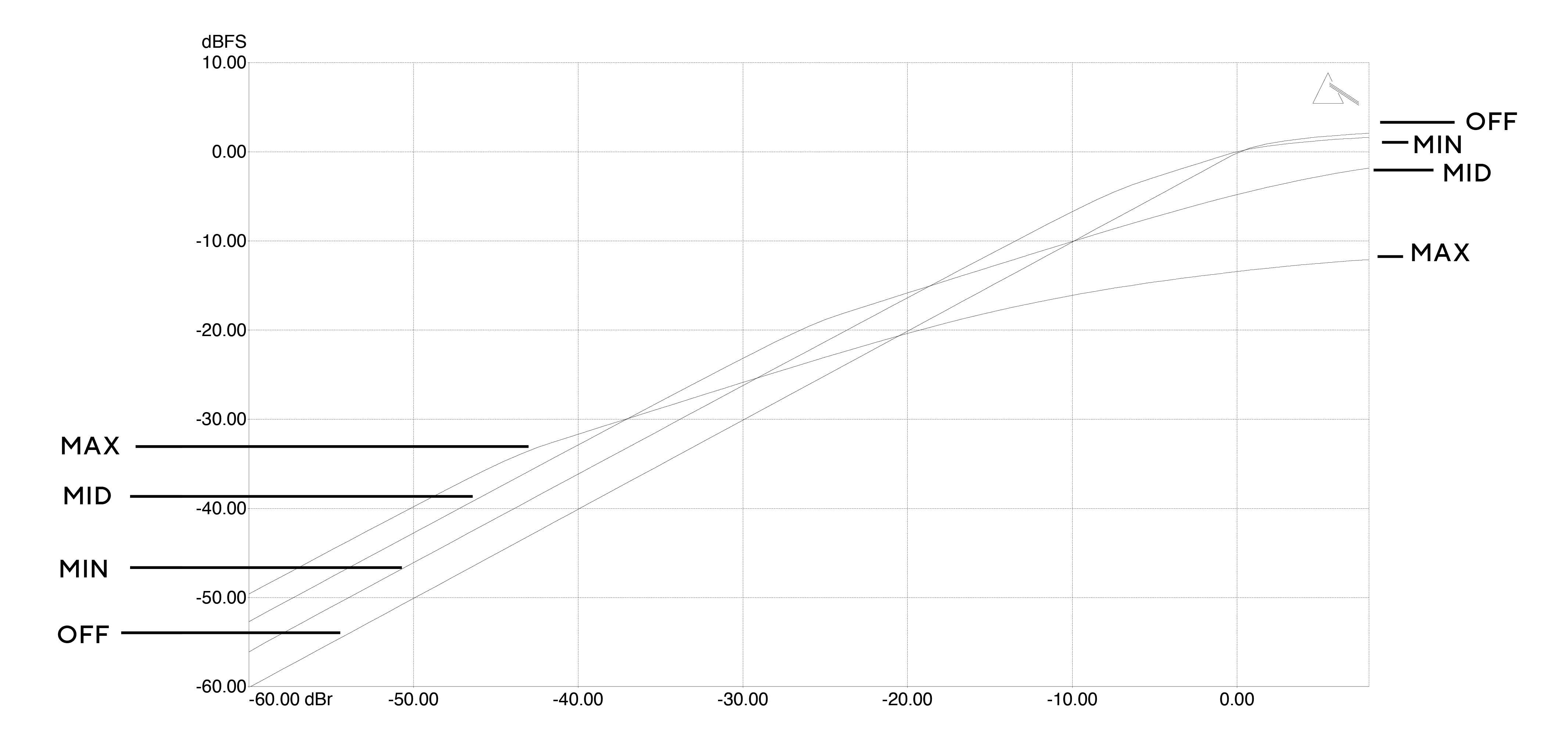

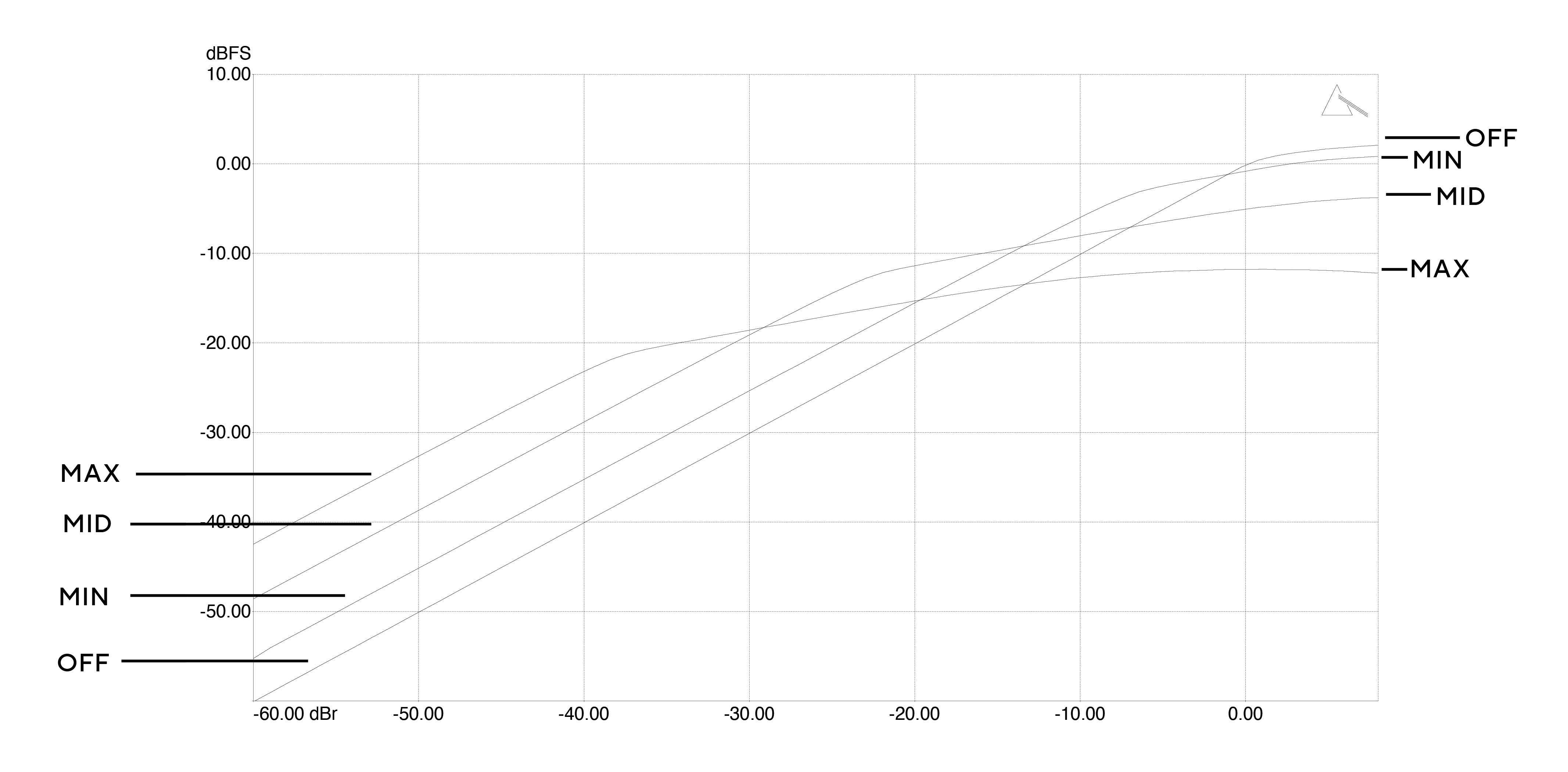

I due grafici sottostanti mostrano le caratteristiche di compressione rispettivamente in modalità "Normale" e "Altro". Le curve includono l'effetto del guadagno di compensazione sul livello complessivo del segnale.
Le quattro curve rappresentano:
Collegando le uscite di linea del OctoPre agli ingressi di linea analogici di una console di missaggio (o di qualsiasi altro dispositivo), l'unità può essere utilizzata come preamplificatore microfonico puramente analogico a 8 canali o come "break-out box" analogico per segnali ADAT quando in modalità ADAT > LINE.
Le uscite di linea sono bilanciate: per una connessione bilanciata, utilizzare jack da ¼” a 3 poli (TRS) oppure jack da ¼” a 2 poli (TS) per una connessione sbilanciata.
Il livello massimo del segnale di uscita è +16 dBu (bilanciato) o +10 dBu (sbilanciato).
Utilizzare il ADAT OUT porta/e ottica/e [16] per collegare il OctoPre agli ingressi ADAT di un dispositivo audio tramite cavi ottici TOSLINK.
La porta destra (vista dal retro dell'unità) può trasmettere otto canali audio a una frequenza di campionamento di 44,1 kHz o 48 kHz tramite un singolo cavo ottico.
A frequenze di campionamento di 88,2 kHz o 96 kHz, ciascuna porta può trasmettere quattro canali audio. La porta destra trasporta i canali da 1 a 4, la porta sinistra trasporta i canali da 5 a 8; pertanto, sono necessari due cavi TOSLINK per trasmettere tutti gli otto canali.
A frequenze di campionamento di 176,4 kHz o 192 kHz, ciascuna porta può trasmettere due canali audio. La porta destra trasporta i canali 1 e 2, la porta sinistra trasporta i canali 3 e 4. OctoPre è limitato a quattro canali di audio digitale a queste frequenze di campionamento; le uscite dei canali da 5 a 8 non sono disponibili tramite le porte ADAT.
Utilizzare il FREQUENZA DI CAMPIONAMENTO interruttore [9] per selezionare la frequenza di campionamento desiderata. È essenziale che la frequenza di campionamento selezionata sul OctoPre corrisponde alla frequenza di campionamento impostata sul dispositivo digitale ricevente.
Utilizzare il OTTICO IN Porta/e ADAT [19] se è necessario convertire l'audio digitale (ad esempio, l'uscita di una DAW) in analogico, utilizzando Modalità ADAT > LINE.
La porta destra può ricevere otto canali audio a una frequenza di campionamento di 44,1 kHz o 48 kHz tramite un singolo cavo ottico.
A frequenze di campionamento di 88,2 kHz o 96 kHz, ciascuna porta può ricevere quattro canali audio. La porta destra trasporta i canali da 1 a 4, la porta sinistra trasporta i canali da 5 a 8; sono necessari due cavi TOSLINK per ricevere tutti gli otto canali.
A frequenze di campionamento di 176,4 kHz o 192 kHz, ciascuna porta può ricevere due canali audio. La porta destra trasporta i canali 1 e 2, la porta sinistra trasporta i canali 3 e 4. OctoPre è limitato a quattro canali di audio digitale a queste frequenze di campionamento.
Utilizzare il FREQUENZA DI CAMPIONAMENTO interruttore [9] per selezionare la frequenza desiderata. È essenziale la frequenza di campionamento selezionata sul corrisponde alla frequenza di campionamento impostata sul dispositivo digitale trasmittente.
Sono disponibili diverse opzioni di sincronizzazione:
Collegare il OctoPre al dispositivo digitale ricevente tramite la/le porta/e ADAT OUT e assicurarsi che il dispositivo ricevente sia impostato per acquisire il suo clock dal suo ingresso ADAT e che le frequenze di campionamento su entrambi i dispositivi corrispondano.
Sul OctoPre, impostare SYNC su INTERNAL e Il LED si accenderà.
Un metodo alternativo a quello sopra descritto è quello di sincronizzare il dispositivo ricevente con il OctoPre'S OROLOGIO DELLE PAROLE FUORI utilizzando un cavo BNC. In questo scenario, impostare la sorgente di sincronizzazione del dispositivo ricevente sul suo ingresso word clock esterno.
Collegare il OctoPre'S ADAT OUT porta/e all'ingresso ADAT del dispositivo digitale ricevente. Collegare l'uscita ADAT del dispositivo digitale a una delle OctoPre'S ADAT IN porti.
Sul OctoPre, impostare il SINCRONIZZAZIONE all'ADAT e al Il LED si accenderà. Assicurarsi inoltre che entrambi i dispositivi utilizzino la stessa frequenza di campionamento.

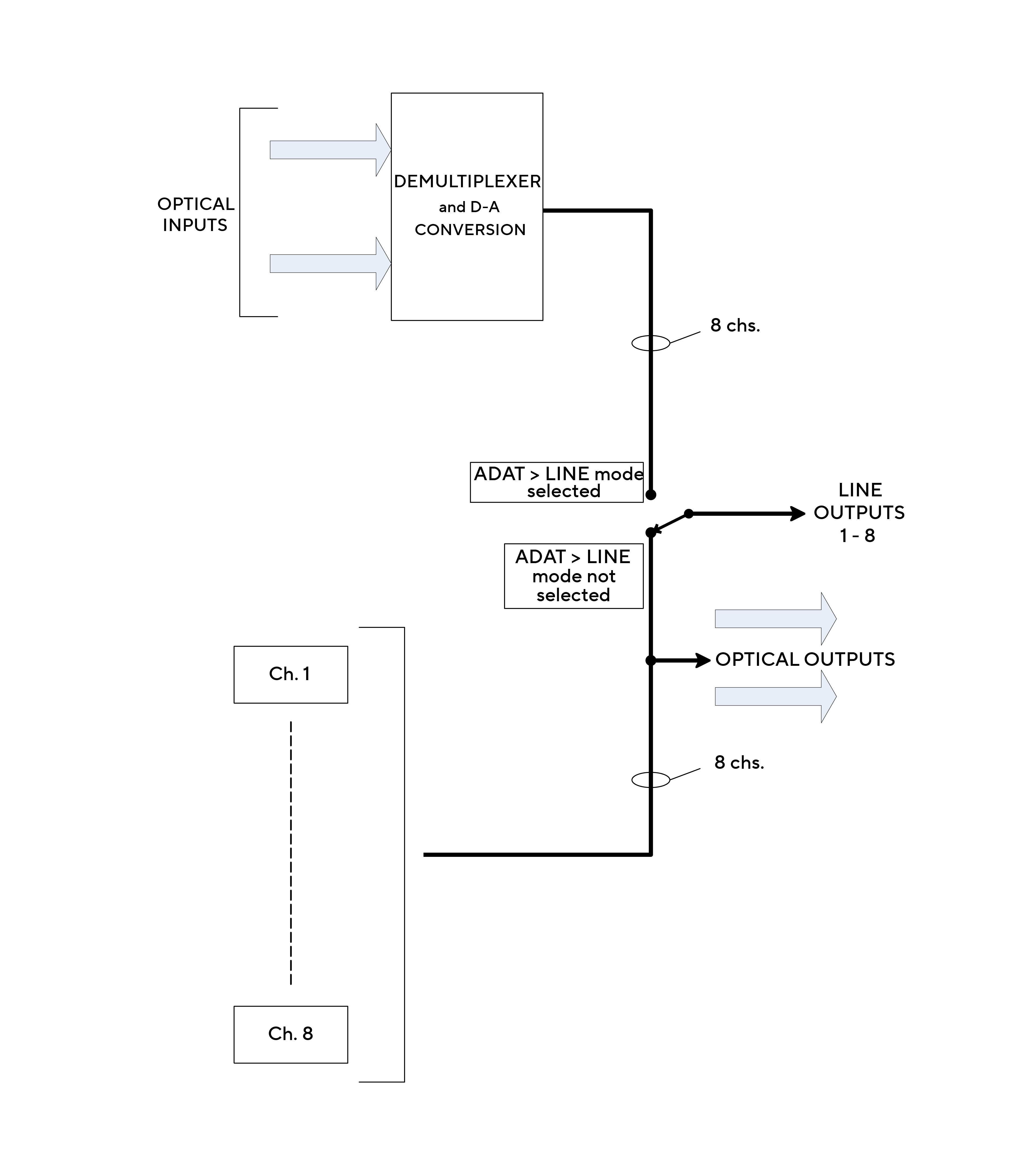

Selezionando la modalità ADAT > LINE ([12] sul pannello frontale) si riassegnano le otto sorgenti per le USCITE DI LINEA analogiche [18]. Nel normale funzionamento, le uscite dei canali del preamplificatore microfonico sono disponibili su questi connettori; in modalità ADAT > LINE, i connettori vengono alimentati con i segnali digitali ADAT alla/e porta/e ADAT IN, dopo la conversione D-A.
Questa modalità consente di OctoPre da utilizzare per collegare un'uscita in formato ADAT a 8 canali (ad esempio da una DAW) a un set di ingressi analogici, in genere i canali di una console di missaggio analogica, per consentire a tale mixer di essere utilizzato per mixare le tracce DAW.
Quando la modalità ADAT > LINE è abilitata, gli otto preamplificatori microfonici sono ancora operativi e le loro uscite rimangono disponibili ADAT OUT porti.
