Grazie per aver acquistato Focusrite RedNet A16R MkII.
RedNet A16R MkII Si tratta di un'interfaccia rack da 1U (19 pollici) con 16 canali AD e DA, oltre a una coppia di canali AES3, per la rete audio-over-IP Dante. Il livello operativo è commutabile tra 18 dBu e 24 dBu e i controlli Mute/Dim e Level sono disponibili su ciascun canale di ingresso e uscita. Specificamente progettata per ambienti road, live sound e broadcast, ogni unità è dotata di ridondanza di rete e di alimentazione, struttura robusta con connettori a scatto, controllo remoto e monitoraggio remoto.
I due connettori Ethernet (primario e secondario) sul pannello posteriore garantiscono la massima affidabilità della rete, con un passaggio immediato a una rete secondaria nell'improbabile eventualità di un guasto alla rete principale. In alternativa, queste porte possono essere utilizzate per collegare in cascata ulteriori unità quando si opera in modalità Switched.
Gli alimentatori ridondanti (PSU A e B) con prese di ingresso separate sul pannello posteriore consentono di collegare un alimentatore a una fonte di alimentazione ininterrotta. Lo stato di ciascun alimentatore può essere monitorato da remoto tramite la rete o dal pannello frontale.
RedNet A16R MkII Dispone di un convertitore di frequenza di campionamento (SRC) sulla coppia di ingressi AES3, che consente il funzionamento immediato con qualsiasi sorgente AES3 indipendentemente dalla frequenza di campionamento o dal clock della rete Dante. L'interfaccia audio è fornita da quattro connessioni DB25 standard a 8 canali (AES59) per I/O analogici combinati. Inoltre, i canali 17-18* fungono da canali AES3.
Nota
*Quando si opera a frequenze di campionamento quadruple, gli ingressi ai canali 17-18 non saranno disponibili. L'utente può quindi selezionare una delle seguenti opzioni: 1-16 analogico oppure 1-14 analogico e 15-16 AES3.
Gli ingressi/uscite Word Clock su connettori BNC consentono la sincronizzazione della rete Dante con l'orologio di sistema o la sincronizzazione di apparecchiature esterne con la rete Dante. È inoltre possibile ricevere un riferimento DARS tramite il connettore di ingresso XLR-3.

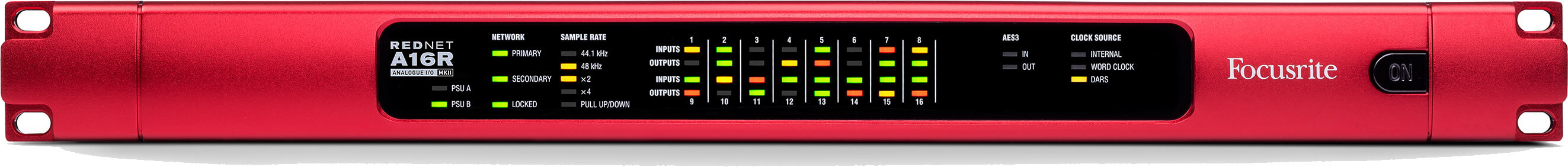

IL RedNet A16R MkII Il pannello frontale contiene una serie di LED per confermare lo stato dell'alimentatore, lo stato della rete, la frequenza di campionamento, le sorgenti di clock e la presenza del segnale sia in ingresso che in uscita.
Nota
Puoi scaricare questa guida utente in formato PDF dall’indirizzo: download.focusrite.com .
Questo è Versione 2.0 del RedNet A16R MkII manuale d'uso.
Questa è la versione 2.0 della guida utente di .
