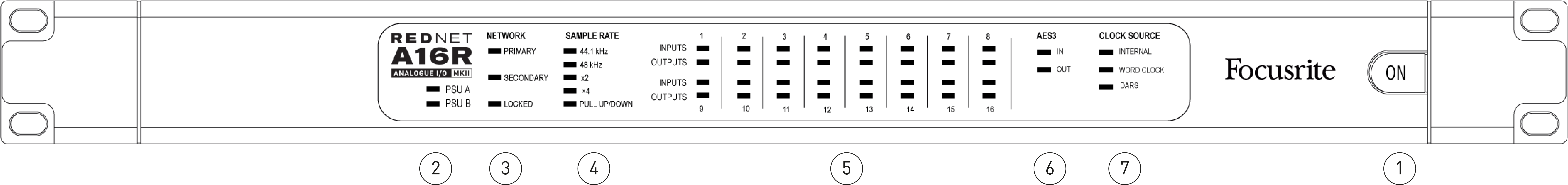

Interruttore di alimentazione CA
-
Indicatori di potenza:
-
Alimentatore A – Si illumina quando viene applicato un ingresso CA e tutte le uscite CC sono presenti.
-
Alimentatore B – Si illumina quando viene applicato un ingresso CA e tutte le uscite CC sono presenti.
Quando entrambi gli alimentatori sono funzionanti e dispongono di ingressi CA, l'alimentatore A sarà l'alimentatore predefinito.
-
-
RedNet Indicatori dello stato della rete:
-
PRIMARIO – Si illumina quando il dispositivo è connesso a una rete Ethernet attiva. Si illumina anche per indicare l'attività di rete quando opera in modalità Switched.
-
SECONDARIO – Si illumina quando il dispositivo è connesso a una rete Ethernet attiva. Non viene utilizzato quando si opera in modalità Switched.
-
CHIUSO – Si illumina quando viene ricevuto un segnale di sincronizzazione valido dalla rete o quando il RedNet A16R MkII L'unità è il leader della rete. Lampeggia se l'orologio esterno è selezionato ma non collegato.
-
-
RedNet Indicatori della frequenza di campionamento
Cinque indicatori arancioni: 44,1 kHz, 48 kHz, x2 (multiplo di 44,1 o 48), x4 (multiplo di 44,1 o 48) e frequenza di campionamento TIRARE SU/GIÙQuesti indicatori si illuminano singolarmente o in combinazione per indicare la frequenza di campionamento utilizzata. Ad esempio, per un'impostazione Pull Up/Down a 96 kHz, si illumineranno gli indicatori 48 kHz, x2 e Pull Up/Down.
-
Indicatori del livello del segnale:
-
INPUT – I LED tricolore indicano i livelli del segnale audio agli ingressi della rete:
-
Verde: Segnale presente (si illumina a -42 dBFS)
-
Arancione: -6dBFS
-
Rosso: 0dBFS
-
-
RISULTATI – I LED tricolore indicano i livelli del segnale audio in uscita dalla rete:
-
Verde: Segnale presente (si illumina a -42 dBFS)
-
Arancione: -6dBFS
-
Rosso: 0dBFS
-
Nota
Quando si opera a frequenze di campionamento quadruple, le indicazioni dei LED 15 e 16 dipenderanno dalla modalità di segnale selezionata.
Modalità
LED 15
LED 16
Analogo
Capitolo 15 analogico
Capitolo 16 analogico
AES3
AES3 Sinistra
AES3 Destra
-
-
Indicatori di presenza del segnale AES3
I LED verdi indicano la presenza di un segnale AES3. IN alla rete e FUORI dalla rete; ciascuna si illumina a -126 dBFS.
Nota
Quando si opera a frequenze di campionamento quadruple, i LED IN e OUT non si illuminano se è stata selezionata la modalità analogica.
Modalità
LED 'IN'
LED 'OUT'
Analogo
Spento
Spento
AES3
Analogo ch 15/16
Analogo ch 15/16
-
Sorgente dell'orologio
Tre indicatori arancioni: Interno, Orologio delle parole (Ingresso BNC) e DARS (Ingresso XLR-3). L'indicatore illuminato identifica il riferimento di clock utilizzato. Quando la sorgente di clock in ingresso non è valida, l'indicatore "Locked" lampeggia per indicare che l'unità è tornata a utilizzare il proprio clock interno.
Nessuno degli indicatori sarà acceso quando il dispositivo funziona come Dante Follower.
-

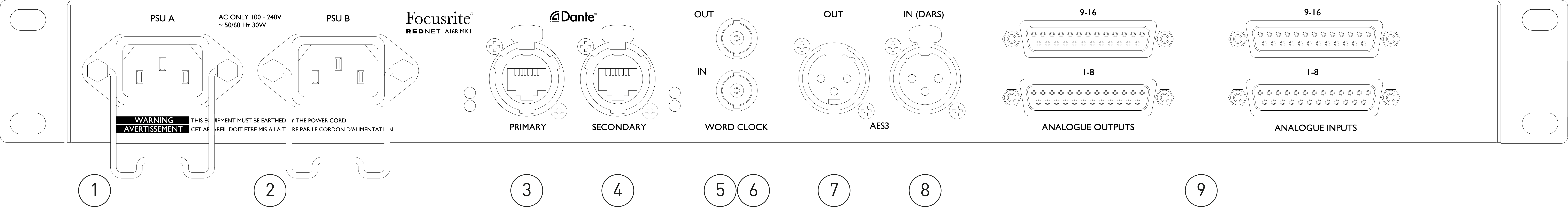

Ingresso di alimentazione IEC A
Presa IEC standard per rete CA. RedNet A16R MkII è dotato di un alimentatore "universale" che gli consente di funzionare con qualsiasi tensione di alimentazione compresa tra 100 e 240 V CA
-
Ingresso di alimentazione IEC B
Connettore di ingresso per l'alimentazione di rete di backup. L'alimentatore B rimane in standby, ma subentrerà senza interruzioni qualora l'alimentatore A dovesse presentare un guasto o perdere l'alimentazione principale.
Se è disponibile un gruppo di continuità (UPS), si consiglia di collegarlo all'ingresso B.
-
Porta di rete primaria
Connettore RJ45 etherCON per la rete Dante. Utilizzare cavi di rete standard Cat 5e o Cat 6 per il collegamento. RedNet A16R MkII allo switch di rete Ethernet. Adiacenti a ciascuna presa di rete sono presenti dei LED che si illuminano per indicare una connessione di rete valida e l'attività di rete.
-
Porta di rete secondaria
Connessione di rete Dante secondaria in cui vengono utilizzati due collegamenti Ethernet indipendenti (modalità ridondante) o una porta aggiuntiva su uno switch di rete integrato nella rete primaria (modalità commutata).
-
Word Clock Out
Fornisce un'uscita con il riferimento di clock di sistema selezionato (è possibile commutare tra la frequenza base o la frequenza di rete).
-
Orologio delle parole in
Consente la sincronizzazione della rete Dante per ospitare l'orologio a parole.
-
AES3 Out
Uscita AES3 permanente della coppia di canali audio 17-18.
Quando si opera a frequenze di campionamento quadruple, i canali 17-18 diventano duplicati dei canali 15-16. L'uscita è sempre disponibile sia in modalità AES3 che in modalità analogica.
-
AES3 In
Sorgente AES3 per i canali 17-18. Può essere utilizzata anche come sorgente di clock se alimentata con AES3 o DARS (Digital Audio Reference Signal – clock distribuito AES3 secondo AES11). Selezionabile tramite software.
-
Connettori analogici DB25
Ingressi e uscite analogiche su connettori DB25 femmina; otto canali per connettore. Cablaggio conforme allo standard analogico AES59 (noto anche come standard Tascam).

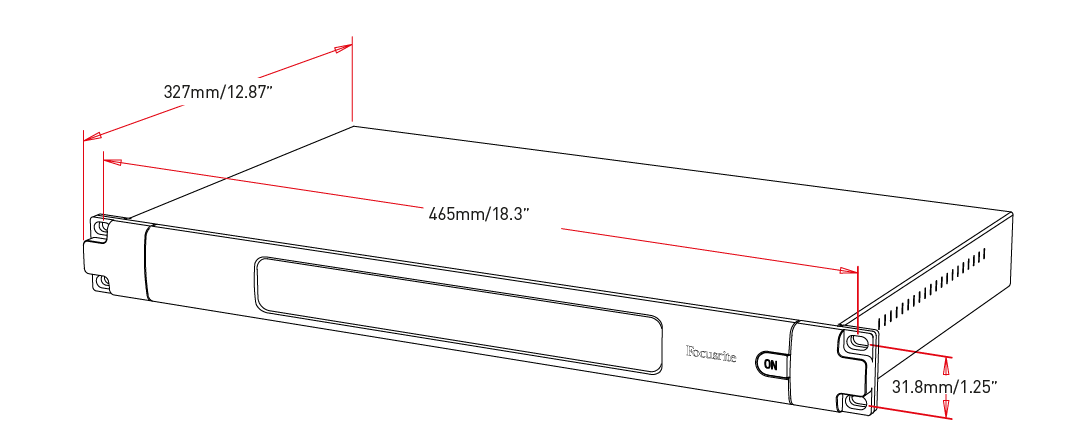

RedNet A16R MkII richiede 1U di spazio rack verticale. Lasciare ulteriori 75 mm di profondità nel rack dietro l'unità per consentire il passaggio dei cavi.
RedNet A16R MkII pesa e per le installazioni in un ambiente fisso (ad esempio, un rack da studio), i supporti rack del pannello anteriore* forniranno un supporto adeguato. Tuttavia, se l'unità deve essere utilizzata in una situazione mobile (ad esempio, flight case per tour, ecc.), si consiglia di utilizzare guide di supporto laterali o ripiani all'interno del rack.
Importante
*Utilizzare sempre bulloni M6 e dadi a gabbia appositamente progettati per rack per apparecchiature da 19”. Una ricerca su Internet utilizzando la frase "dadi in gabbia M6" rivelerà i componenti adatti.
Il raffreddamento è garantito da ventole che ruotano lateralmente. Le ventole utilizzate sono a bassa velocità e silenziose.
Nota
La temperatura ambientale operativa massima è 45 °C / 113 °F.
La ventilazione avviene tramite fessure nell'involucro su entrambi i lati. Non montare RedNet A16R MkII immediatamente sopra qualsiasi altra apparecchiatura che generi calore significativo, ad esempio un amplificatore di potenza. Inoltre, assicurarsi che, se montato in un rack, le prese d'aria laterali non siano ostruite.
RedNet A16R MkII è alimentato dalla rete elettrica. Incorpora alimentatori "universali" che possono funzionare con qualsiasi tensione di rete CA da 100 V a 240 V. I collegamenti CA vengono effettuati tramite connettori IEC standard a 3 pin sul pannello posteriore.
Quando gli alimentatori A e B sono entrambi collegati, l'alimentatore A diventa l'alimentatore predefinito e quindi assorbe più corrente rispetto a B. Se è disponibile un'alimentazione di rete di emergenza da un gruppo di continuità, si consiglia di collegarla all'ingresso B.
I cavi IEC di collegamento sono forniti con l'unità; questi devono essere terminati con spine di alimentazione del tipo corretto per il proprio paese.
Il consumo energetico CA di RedNet A16R MkII È 41 W.
Nota
Non ci sono fusibili RedNet A16R MkII o altri componenti sostituibili dall'utente di qualsiasi tipo. Si prega di riferire tutti i problemi di assistenza al team di assistenza clienti (vedere Assistenza clienti e manutenzione dell’unità).
