Utilizzando il RedNet A16R MkII In RedNet Control 2

RedNet Control 2 È FocusriteApplicazione software personalizzabile per il controllo e la configurazione RedNet e interfacce della gamma rossa. Il sistema mostra un'immagine per ogni unità hardware, indicando i livelli di controllo e le impostazioni di funzione, i misuratori di segnale, nonché gli indicatori di stato critici per gli alimentatori, lo stato dell'orologio e le connessioni di rete primaria/secondaria.

È possibile trovare la guida utente per RedNet Control 2 Qui:

focusrite.com/downloads

Per ulteriori dettagli sul funzionamento e la configurazione del dispositivo tramite il software, consultare la sezione "Controllo del dispositivo".

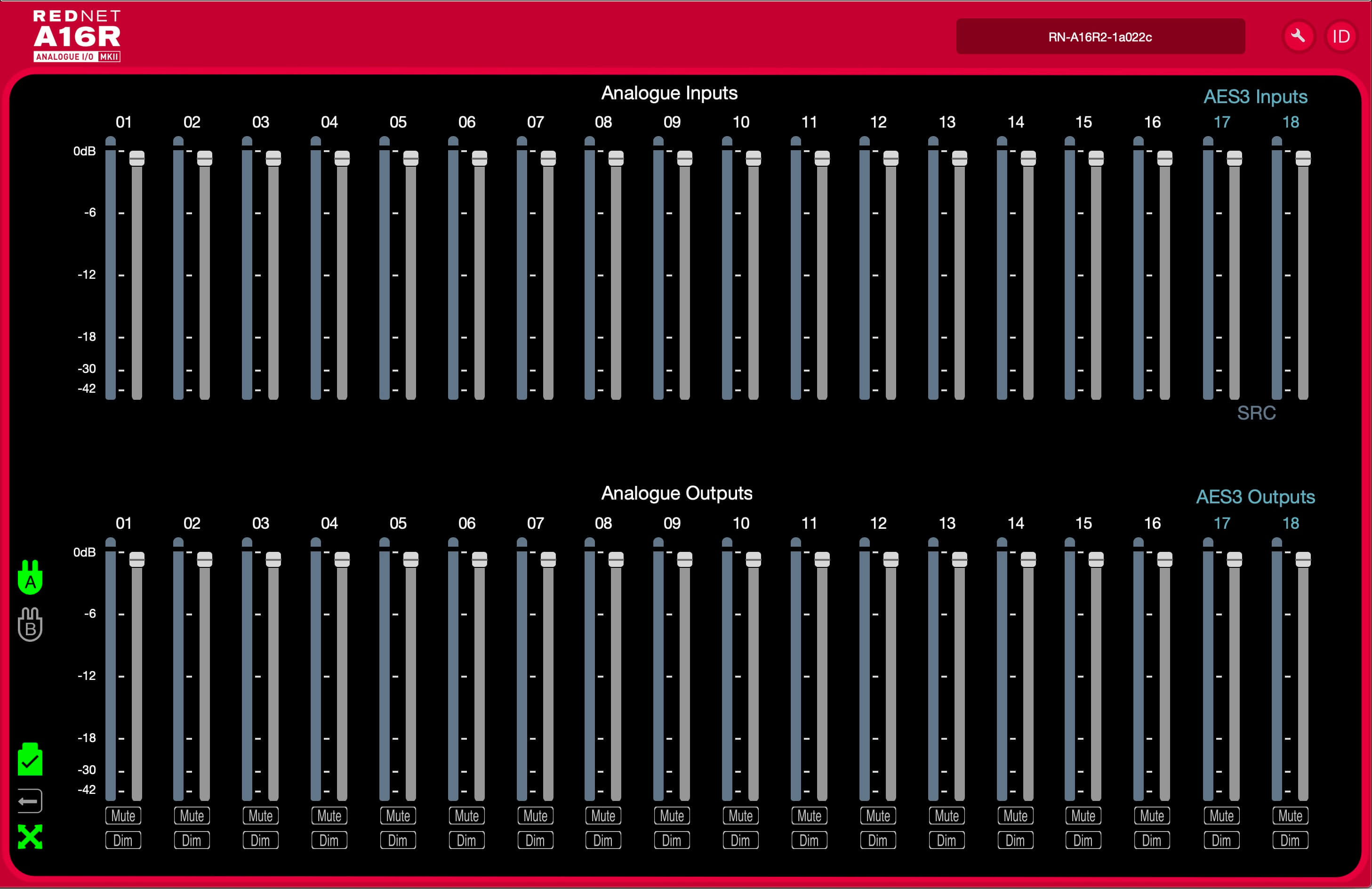

L'interfaccia grafica a scheda singola per il RedNet A16R MkII L'unità è mostrata di seguito:

L'immagine mostra i cursori di controllo del livello, gli indicatori di livello e i pulsanti Mute/Dim per ciascuno dei 18 ingressi e uscite.

Le icone di stato degli alimentatori e della rete sono visualizzate a sinistra.

Quando aggiungi un RedNet A16R MkII In una scheda contenente sei o dodici dispositivi, i controlli grafici sono suddivisi in tre pagine: "Misuratori", "Ingressi" e "Uscite", con gli I/O suddivisi nei canali 1-8 o 9-18.

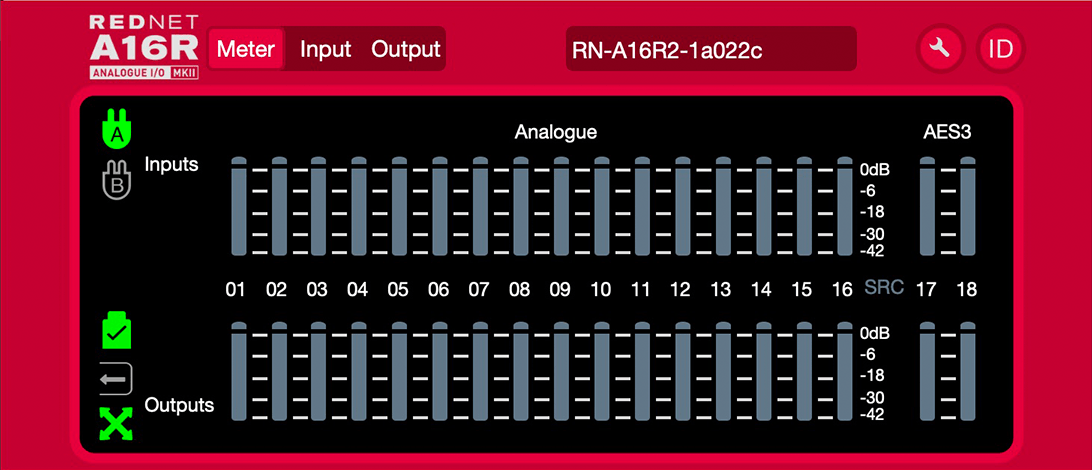

scheda contatori

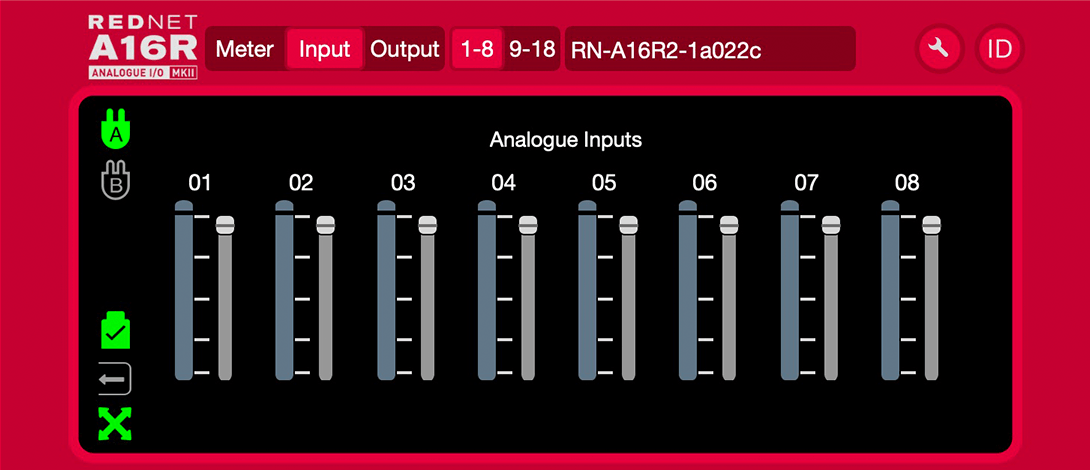

Ingressi 1–8 tab

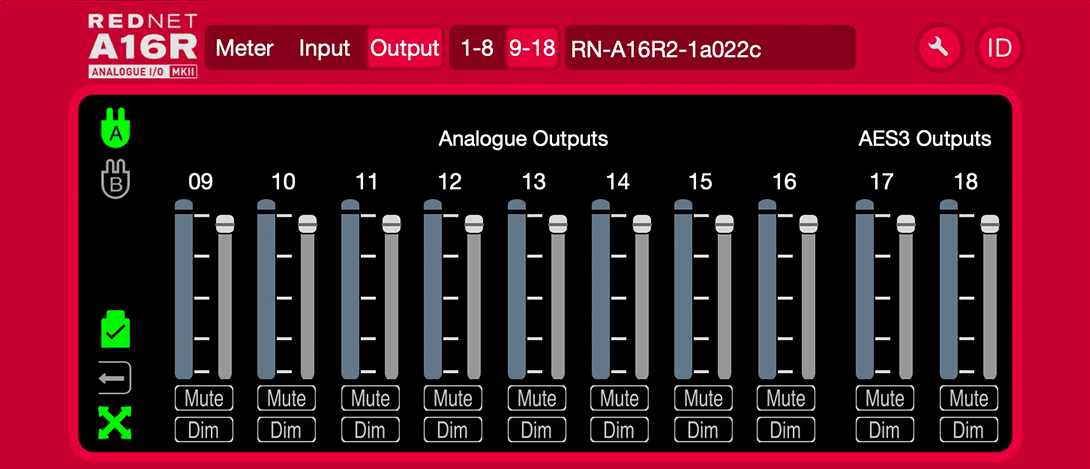

Uscita 9–16 tab

A fondo scala, 0 dBFS è indicato da un segmento di barra rossa su ciascun indicatore di livello.

'SRC' indica che i convertitori di frequenza di campionamento sono attivati per la coppia di canali AES3.

RedNet Control 2 icone di stato

Le icone di stato degli alimentatori e della rete vengono visualizzate a sinistra di ciascuna finestra del dispositivo:

	Alimentatori A e B: ciascuno si illumina se l'alimentatore è alimentato e se tutte le uscite CC sono presenti.
	Rete/i – Ciascuna indica se è presente una connessione valida.
	Bloccato – L'unità è stata bloccata correttamente sulla rete (se non è bloccata, l'icona cambia in una croce rossa).
	Leader di rete – Indica se un dispositivo è il leader della rete.
	orologio – Verde: si illumina quando l'orologio esterno è selezionato e bloccato. Ambra: si illumina quando è selezionato l'orologio esterno ma non è bloccato. Rosso: si illumina quando è selezionato un orologio esterno ma non è collegato.

Menu Strumenti

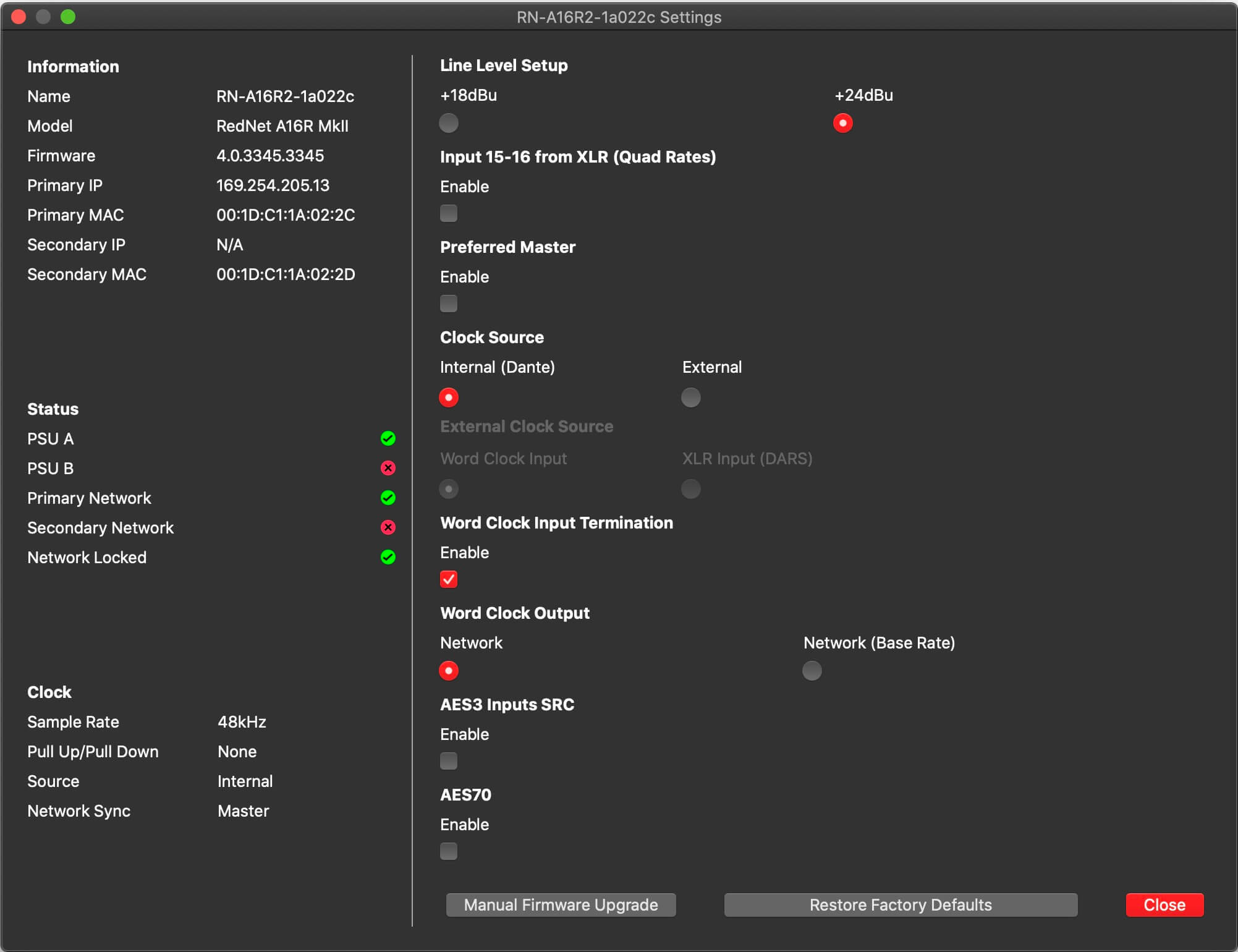

Facendo clic sull'icona Strumenti si aprirà la finestra delle Impostazioni di sistema:

Il menu Strumenti mostra A16R MkIII dettagli relativi all'hardware e al firmware, nonché le impostazioni correnti del dispositivo, sono visualizzati nel riquadro sinistro della finestra.

• Configurazione a livello di linea – Imposta il livello di uscita della linea analogica a 0 dBFS:

  • +18dBu

  • +24 dBu (impostazione predefinita di fabbrica)

• Ingressi 15 e 16 da XLR (Quad Rate) – Selezionare questa opzione. Se selezionata, i canali analogici 15 e 16 vengono sostituiti dalla coppia di canali AES3.

  Nota

  Questa opzione è attiva solo quando l'unità opera a frequenze di campionamento quad-band.

• Leader preferito – Stato acceso/spento.

• Sorgente dell'orologio - È possibile selezionare solo una delle seguenti opzioni alla volta:

  • Interno (RedNet) è il leader della rete ma funziona con l'orologio interno) Impostazione predefinita di fabbrica

  • Orologio delle parole esterno

  • Ingresso esterno XLR-3 (DARS o audio)

  Nota

  Quando si seleziona una qualsiasi sorgente di clock, RedNet A16R MkII diventa il leader preferito della Rete.

• Terminazione dell'ingresso Word Clock – Selezionare l'opzione Attiva/Disattiva. (Termina l'ingresso word clock BNC con 75Ω.)

• Uscita Word Clock – È possibile selezionarne uno in qualsiasi momento.

  • Rete

  • Rete (tariffa base)

• Convertitore di frequenza di campionamento in ingresso AES3 – Stato di accensione/spegnimento. Applicabile ai canali 17 e 18.

• AES70 – Stato acceso/spento.
