Scarlett 18i20 4th Gen 各部の名称と特徴

プリアンプの入力ゲインを使うと、コンピュータおよび録音ソフトウェアへ送信する信号レベルを調整できます。

最高の音質での録音を行うには、プリアンプの入力ゲインを適切に設定することが重要になります。プリアンプの入力ゲインが低すぎると入力信号が小さくなります。この状態で録音した信号のレベルを上げると、ノイズが大きく聞こえる場合があります。反対にプリアンプの入力ゲインが高すぎると、入力信号がクリップし耳障りな歪みが録音されてしまう可能性があります。

Scarlett 18i20の入力ゲインを調整するには、まず目的のプリアンプを選択する必要があります。選択ボタン（1～8）を押してプリアンプを選択した後、 Input ノブで入力ゲインを調整します。

入力ゲインを上げるには、ゲインノブを時計方向に回します。ゲインノブを回すとゲインHaloが時計回りに徐々に点灯し、ゲインレベルを表示します。ゲインノブの位置と入力ゲイン値の関係は、以下の図の通りです。

ソフトウェアのゲインコントロール

プリアンプの入力ゲインは、Focusrite Control 2から調整することも可能です。

Focusrite Control 2でプリアンプの入力ゲインを調整するには：

1. 調整するチャンネルの仮想ノブをクリックするか、Tabキーを使ってプリアンプのゲインコントロールを選択します。

2. マウスを上下に動かすか、キーボードの矢印キーを使って、ゲインを増減します（±1dB刻み）。

以下の画像は、プリアンプのゲインを最小、中間、最大に設定した状態を示しています。

入力ゲインなし

ゲイン50％

ゲイン100％

この動画では、Focusrite Control 2からゲインを操作する方法を説明します。

入力メータリング

メーター 1～8は、18i20の各入力チャンネルの入力レベルを示します。

ゲインを上げた場合やソース信号レベルが大きくなるとレベル・メーターが上昇し、コンピューターへの入力信号レベルが大きくなったことを示します。

メーターの左側には、-42dBFS～0dBFSの目盛りが記載されています。レコーディングの際は、メーターが-18dBFS付近を示し、最大レベルのときに-12dBFSに達する様に入力信号レベルを調整することで、最適なレベルでレコーディングが行えます。

ヒント

入力信号がクリップするとゲインHalo全体が赤く点灯します。これによりどの角度からでもフロントパネルでクリップの状態を確認できます。

Scarlett 18i20では、フロント・パネルのコントロールを用いて各プリアンプを設定します。選択ボタン 1 ～ 8 を押すことで、設定するプリアンプが切り替わります。

いずれかのプリアンプが常に選択された状態となり、ボタン 1 ～ 8 を押すことで、選択中のプリアンプを切り替えることができます。プリアンプを切り替えると、新たに選択されたプリアンプの番号が緑色に点灯し、各設定の点灯表示が新たなプリアンプの状態に応じて変更されます。

Scarlett 18i20の電源をオンにすると、前回電源をオフにしたときに選択されていたプリアンプが選択されます。

48V（別名ファンタム電源）は、電源を必要とする接続機器に48Vの電圧をインターフェースのXLRコネクタから供給します。主な用途はコンデンサー・マイクですが、 48Vを必要とするインライン・マイク・プリアンプやアクティブ・ダイナミック・マイク、アクティブDIボックスなどにも使用できます。

48Vを有効にするには：

48V アイコンが点灯し、48Vファンタム電源が有効になったことを示します。

これで、選択したXLR入力および接続先の機器に48Vファンタム電源が供給されます。

48V（ファンタム電源）をソフトウェアで有効にする

48V（ファンタム電源）をFocusrite Control 2で有効にするには、+48Vボタンをクリックします。これは本体フロントパネルの48Vボタンと同様の動作です。

+48Vファンタム電源オフ

+48V ファンタム電源オン

Inst ボタンを使用すると、 Scarlettの6.35mm（1/4インチ）ジャック入力のインピーダンスおよび入力レベルがライン・レベル入力からインストゥルメント・レベル入力に最適な設定に変更されます。各モードでの入力インピーダンスの値は、 仕様 の章で確認できます。Instボタンをオンにせずにエレキ・ギターを接続すると音が籠もりレベルが小さくなりますが、 Inst ボタンをオンにすると適切なサウンドに改善されます。

Inst （インストゥルメント）ボタンは、選択チャンネルの6.35mm（1/4インチ）ライン入力にのみ有効となります。この機能を有効にすると、ライン・レベル機器に適した入力から、インストゥルメント・レベル機器に適した入力に切り替わります。

Inst ボタンを押すと、6.35mm（1/4インチ）ジャック入力のインストゥルメント・モードの有効/無効が交互に切り替わります。 Inst を有効にすると Inst 表示が緑色に、無効にすると白色に点灯します。Instを有効にして入力ジャックにケーブルを接続すると、入力ゲインの最小値が+7dBに変更されます。

Inst を有効（緑色に点灯）にすると、1/4インチ入力にはインストゥルメント・レベル機器を接続できます。以下は接続可能な機器の一例です。

Inst を無効（白色に点灯）にすると、6.35mm（1/4インチ）入力にライン・レベル機器を接続できます。以下は接続可能な機器の一例です。

インストゥルメント/ライン入力をソフトウェアで切り替える

Focusrite Control 2でインストゥルメント入力およびライン入力を切り替えるには、 Inst ボタンをクリックします。

ライン

インストゥルメント

オートゲインを開始し、18i20 4th Genへ信号を10秒間入力（マイクに向かって話す、または楽器を演奏）すると、プリアンプの入力ゲインが最適なレベルに自動的に設定されます。オートゲイン設定後、ゲイン・ノブを用いてゲイン値を手動で微調整することもできます。

オートゲインを使用するには：

カウントダウンが完了すると、メーターが緑色に点灯した後、設定されたゲイン値が表示されます。以上でレコーディングに適切なレベルのゲイン設定が完了となります。

オートゲインの処理が失敗すると、ゲインHaloは赤く点灯します。詳細は、「ゲインHaloが赤く点灯した場合」をご参照ください。

オートゲインをソフトウェアから実行する

この動画では、Focusrite Control 2でオートゲインを使う方法を説明します。

Focusrite Control 2でAuto Gainを使用するには：

1. Focusrite Control 2のAuto Gainボタンをクリックします。

2. オートゲインのカウントダウンが終了するまでマイクに向かって話す（または歌う）か、楽器を演奏します。このとき本番のレコーディングと同じ音量で演奏する（歌う）ことで、適切なレベルを設定できます。

   オートゲイン処理が開始され、ソフトウェア上のゲインHaloがカウントダウンを始めます。

カウントダウンが完了すると、メーターが緑色に点灯した後、設定されたゲイン値が表示されます。以上でレコーディングに適切なレベルのゲイン設定が完了となります。

オートゲインの処理が失敗し、ゲインHaloが赤く点灯した場合

入力信号がオートゲインに適していない場合（信号が検出されないなど）、10秒後にオートゲイン処理が停止し、メーターが赤く点灯します。ゲインはオートゲイン開始前の値に戻ります。

本体のゲインHalo

オートゲイン失敗

これは、信号が入力されない、入力信号レベルが小さすぎる、または大きすぎる、などの理由でオートゲインが適切に処理できない場合に発生します。このエラーが生じた場合は、以下をお試しください。

• 入力ソースが入力端子に正しく接続されているか確認する。

• コンデンサーマイクを使用する場合は、48V（ファンタム電源）を有効にする。

• オートゲイン実行中は音を出し続ける。

• 信号レベルを大きくしすぎない。

  • シンセ、キーボード、アンプシミュレーターなどのラインレベル機器を接続する場合は、XLR入力ではなく6.35mm ジャック入力を使用してください。

  • ソース機器の出力レベルを下げてください。

• 信号レベルが小さすぎる場合は、オートゲインを開始する前に入力ゲインを25～50%上げる。

マルチチャンネルオートゲイン

オートゲインを開始し、18i20 4th Genへ信号を10秒間入力（マイクに向かって話す、または楽器を演奏）すると、プリアンプの入力ゲインが最適なレベルに自動的に設定されます。オートゲイン設定後、ゲイン・ノブを用いてゲイン値を手動で微調整することもできます。

オートゲインは18i20 4th Genのすべてのチャンネルで使用できます。

マルチチャンネル・オートゲインを使用するには

1. Autoボタンを1秒間長押しします。

   マルチチャンネル・オートゲイン・モード時は、すべてのSelectボタンが点滅します。

2. オートゲインを有効にしたいチャンネルのSelectボタンを押します。

3. 演奏の準備ができたら、Autoボタンを再度押すと、選択したチャンネルでオートゲイン処理が実行されます。

注記

オートゲイン実行中にAuto Gainボタンを再度押すと、いつでも処理を中止できます。この場合、ゲイン値はオートゲイン開始前の値に復帰します。

Focusrite Control 2でマルチチャンネル・オートゲインを実行する

マルチチャンネル・オートゲインは、Focusrite Control 2からも実行できます。

手順は以下の通りです：

1. Focusrite Control 2を開き、インプット・タブを開きます。

2. Auto Gainボタンの矢印アイコンをクリックしてドロップダウン・メニューを開きます。

3. 「 Auto Gain all」または「Auto Gain multiple…」のいずれかを選択します。

   • 「オートゲイン すべて 」を選択すると、18i20 4th Genのすべての入力チャンネルに対してオートゲインが実行されます。

   • 「Auto Gain multiple…」は、任意のチャンネルでオートゲイン機能を実行できます。

4. 「Auto Gain multiple…」を選択した場合は、オートゲインを実行したいチャンネルのチェックボックスを有効にします。

5.  Start Auto Gainをクリックすると、選択したチャンネルでオートゲインが実行されます。

オートゲイン処理が完了すると、実行したチャンネルと新たに変更されたゲイン・レベルがFocusrite Control 2に表示されます。

すべてのチャンネルにオートゲインを実行

任意のチャンネルにオートゲインを実行

マルチチャンネル・オートゲインのエラー表示

マルチチャンネル・オートゲインの処理は、対象チャンネルまたはすべてのチャンネルの処理中に失敗する可能性があります。 失敗した場合、次の2つのメッセージのいずれかが表示されます。

すべてのチャンネルでオートゲインが失敗すると、オートゲインが失敗した旨のメッセージが表示されます。

オートゲインを実行したチャンネルのうち、一部のチャンネルで処理が失敗した場合は、オートゲイン完了のメッセージが表示されます。このときにRetryボタンを押すことで、すべてのチャンネルに対してオートゲイン処理を再試行することができます。

その場合は、以下のいずれかの方法で解決できます。

• Retryをクリックして選択したすべてのチャンネルに対してオートゲインを再実行します。この場合は、オートゲインが成功したチャンネルにも再度処理が実行されます。

• Closeをクリックし、失敗したチャンネルに対してオートゲインを改めて実行します。

• Closeをクリックし、オートゲインが失敗したチャンネルのゲインを手動で調整します。

オートゲインのカウントイン

18i20でオートゲインを開始すると、入力レベルを適切に設定するために音を出す必要があります。マイクや楽器の準備に時間が必要な場合は、オートゲインのカウントインを使って、オートゲインが開始するまでの時間を設定できます。

オートゲインのカウントインを有効にするには：

1. Focusrite Control 2の入力部タブに移動します。

2. Focusrite Control 2の入力部タブの上部にあるオートゲインボタンをクリックします。

3. クリックして、オートゲインのカウントインの値を選択します：

   オフ 5秒 10秒 20秒 30秒

オートゲインのカウントインを有効にすると、Focusrite Control 2の入力部タブ上部にある小さなタイマーアイコンに、現在のカウントイン時間が秒数で表示されます。

Safe ボタンを押すとクリップセーフ機能が有効になり、入力信号のクリッピングが生じる恐れのある場合に、プリアンプの入力ゲインが自動的に調整されます。

クリッピングは、プリアンプのオーバーロードにより発生する現象で、入力信号に対してゲイン設定が高すぎると発生しやすくなります。プリアンプの歪みであるクリッピングは不快なサウンドになることが多く、録音テイクを台無しにする可能性があります。クリップセーフはこれを回避するのに役立つ機能であり、入力信号レベルが高くなりクリッピングの恐れが生じると、プリアンプのゲインが自動的に制御されます。そのため、クリップセーフを使うことでテイクの録り直しを防ぐことができます。

クリップセーフ を有効にするには：

クリップセーフを有効にすると、 Safe アイコンが緑色に点灯します。クリップセーフ・アイコンは、クリップセーフ・モードが無効かつ使用可能である場合に、白く点灯します。

プリアンプのリンク機能を使用して2つの入力を選択中は、 Safe がいずれのプリアンプにも適用されます。

Focusrite Control 2でクリップセーフを使用する

Focusrite Control 2でクリップセーフ機能を有効にするには、 Safe ボタンをクリックします。

クリップセーフオフ

クリップセーフオン

Airモードを有効にすると、Scarlettのプリアンプを異なるキャラクターを持つ2つのモードで使用できます（Air Presence、Air Presence & Harmonic Drive）。

Airモードは、マイク、ライン、インストゥルメント入力に適用されます。

Airモードを有効にするには目的の入力を選択し、Airボタンを押します。ボタンを1回押すとAir Presenceモード、2回押すとAir Presence & Harmonic Driveモードとなり、再度ボタンを押すとAirモードが無効になります。選択中もモードに応じてAir LEDの色が変化します。

Airモードをソフトウェアから使用する

Air を有効にするには Focusrite Control 2 クリック 空気 ボタン。これは、 空気 ボタンを押す 18i20の前面パネル。

Airモードオフ

Air Presenceが選択中

Air Presence & Driveが選択中

Focusrite Control 2のAirボタンをクリックすると、前回選択されていたAirモードが有効になります。Airモードを変更するには、矢印アイコンをクリックして表示されるポップアップ・メニューから目的のモード（PresenceまたはPresence & Drive）を選択します。

Air Presenceが選択中

Air Presence & Driveが選択中

18i20のAlt（切り替え）ボタン

スピーカー切り替えは、以下の手順で設定します。

Dimボタンを押すと、出力レベルが18dB減衰します。

Dim オフ

Dim オン

Dimボタンを使うと、再生を止めずに会話をしたり、アイデアを試したりすることができます。

Dim機能はデフォルト設定でメイン出力1–2に適用されます。Focusrite Control 2で設定することで、Alt出力に適用することも可能です。

ソフトウェアによるDimのコントロール

Focusrite Control 2からDimをコントロールするには、右側のOutputsセクションにあるDimボタンをクリックします。

Dimボタンは、本体フロントパネルのDimボタンと同様に動作し、各出力への信号レベルを18dB減衰させます。

Dimオフ

Dimオン

出力ボタンを押すと、メーター1-8の機能が切り替わります。出力を有効にすると、メーターの表示がアナログ入力レベルからフェーダー後のアナログ出力レベルに切り替わります。

有効にすると、 Output ボタンが緑色に点灯します。

このモードでは、メーター1～8にアナログ出力3～10のレベルが表示されます。フロントパネルのメインL/Rメーターには、引き続き出力1～2のレベルが表示されます。

Outputオフ（白）、入力メーター表示。

Outputオン（緑）、出力メーター表示。

Muteボタンを押すと、出力信号がミュートされます。

Muteオフ

Muteオン

ミュート機能はデフォルト設定でメイン出力1–2に適用されます。Focusrite Control 2で設定することで、Alt出力に適用することも可能です。

ソフトウェアによるミュートのコントロール

Focusrite Control 2からMuteをコントロールするには、右側のOutputsセクションにあるMuteボタンをクリックします。

Muteボタンは、本体フロントパネルのMuteボタンと同様に動作します。

Muteオフ

Muteオン

Output ノブと出力レベル・メーター（L/R）は、 Scarlett 18i20のリア・パネル出力（Outputs）から出力される信号の調整/確認を行います。L/Rレベル・メーターは、選択中のモニター出力（1-2またはAlt有効時3-4）の信号レベルを表示します。

Scarlett 18i20の Output ノブの周囲は白く点灯し、Outputノブの現在の値を示します。

出力レベル・メーター L および R はプリフェーダーで動作し（Outputノブによるレベル調整は適用されません）、コンピュータから Outputs 1 および 2 に送信される信号レベルを表示します。

Focusrite Control 2 Outputセクション

Focusrite Control 2画面の右側にある Output セクションでは、本体のOutputノブとレベル・メーターが視覚的に表示されています。

Outputノブの選択

Outputs セクションの上部にあるドロップダウン・メニューにて、ノブでレベルを変更する出力を選択できます。

Outputノブ

Focusrite Control 2のノブは、 Scarlett 18i20本体のフロント・パネルにある Output ノブをソフトウェア内に表示したものです。本体のノブを変更すると Focusrite Control 2 ソフトウェアのノブも連動して変化します。

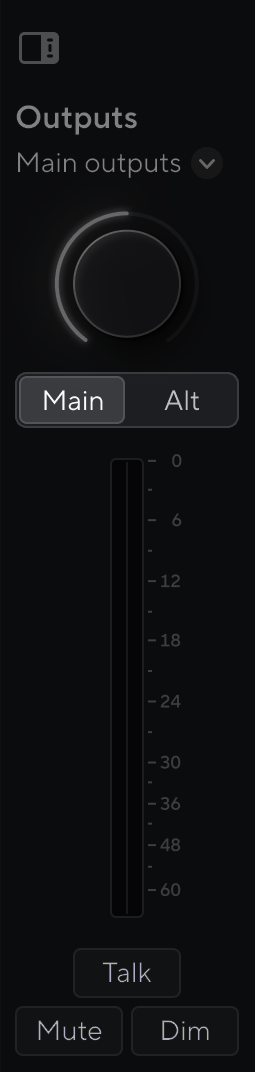

スピーカー切り替え（Alt）のソフトウェア・コントロール

Output セクションでは、Alt（スピーカー切り替え）機能を利用できます。 Main または Alt をクリックすることで、本体のMainおよびAlt出力に接続されたモニターを切り替えることができます。

詳細は、スピーカー切り替え（Alt）をご参照ください。

出力レベル・メーター

出力レベル・メーターはフロント・パネルのメーター表示が反映され、プリフェーダーで動作します。従ってこのメーターはOutputノブの影響を受けず、コンピューターから Outputs 1 および 2 （Alt有効時はOutputs 3および4）に送られる信号レベルを表示します。

Mute、Dim、Talk

Mute 、 Dim 、 Talk の章をご参照ください。

Scarlett 18i20がクロック・ソースにロックまたは同期すると、フロント・パネルの同期ステータス・アイコン

同期ステータス・インジケーターは、Scarlett 18i20のデジタル入出力（ADATまたはS/PDIF IO）に接続されている外部機器でチャンネル数を拡張する際に活用できます。

デジタル入力を使用する場合は、Scarlett 18i20と接続中のオーディオ機器がお互いに同期された内部クロックで動作する必要があります。これにより、各機器のオーディオ信号を正確なタイミングで録音することができます。

接続するデジタル機器の種類（ADAT、コアキシャルS/PDIF、またはオプティカルS/PDIF）に応じてデジタルIOモードが正しく設定されていることを確認する必要があります。詳細は、デジタルポートモードを設定するをご参照ください。

デジタル・オーディオ機器の同期には、いくつかの原則があります。

セットアップ1：Scarlett 18i20がクロック・フォロアーの場合

最もシンプルなセットアップです。1台の機器を接続することでScarlett 18i20のチャンネル数を拡張できます。

上記はADAT機器を接続する場合の手順ですが、S/PDIF機器の場合も同様です。使用しているS/PDIFタイプ（コアキシャルまたはオプティカル）に応じて、デジタルIOモード設定を変更する必要がある場合があります。詳細は、デジタルポートモードを設定するをご参照ください。

機材:

• 外部ADAT機器 - Clarett+ OctoPreなど。

• 1本のTOSLINKケーブル（ADATケーブルとも呼ばれます）。

セットアップ:

1. ADATプリアンプのADAT 出力 ポートと Scarlett 18i20のADAT 入力 ポートをTOSLINKケーブルで接続します。

2. ADATプリアンプの設定で、クロックを内部クロックに、サンプルレートを任意に設定します。

3. Focusrite Control 2でScarlett 18i20のクロックをADATに、サンプルレートをADATプリアンプと同じ値に設定します。

4. お使いのDAWの入力チャンネルで入力13 - 20を選択します。これはADAT入力に相当します。

注記

Scarlett 18i20は2つのADAT入力ポートを備えます。ADATではサンプルレートを高くすると（44.1kHzから88.2kHzなど）、1本のケーブルで伝送できるチャンネル数が半減します。つまりScarlett 18i20は88.2または96kHzの場合、2本のケーブルで合計8チャンネルのオーディオ信号を伝送します。

2本のADATケーブルを使用してデュアルバンド・サンプルレートで8チャンネルを伝送するには、 の設定にて、 ADATモード を デュアル Focusrite Control 2にします。詳細は、 デジタルポートモードを設定するをご参照ください。

セットアップ2：Scarlett 18i20がクロック・フォロアーの場合

より多くのケーブルが必要となること以外は、セットアップ1の例と似た構成です。チャンネル数を頻繁に拡張しないのであれば、このセットアップの様にScarlett 18i20をクロック・リーダーとして使用すると良いでしょう。

上記はADAT機器を接続する場合の手順ですが、S/PDIF機器の場合も同様です。使用しているS/PDIFタイプ（コアキシャルまたはオプティカル）に応じて、デジタルIOモード設定を変更する必要がある場合があります。詳細は、デジタルポートモードを設定するをご参照ください。

機材:

• 外部ADAT機器 - Clarett+ OctoPreなど。

• 2本のTOSLINKケーブル（ADATケーブルとも呼ばれます）。

セットアップ:

1. ADATプリアンプのADAT 出力 ポートと Scarlett 18i20のADAT 入力 ポートをTOSLINKケーブルで接続します。

2. 2本目のTOSLINKケーブルを、 Scarlett 18i20のADAT出力 Out からADATプリアンプのADAT入力 In に接続します。

   このケーブルはクロック信号の出力のみに使用されますが、お使いのADATプリアンプがアナログ出力を備える場合は、コンピューターから送信した信号をScarlettのADAT出力経由でADATプリアンプからアナログ出力する用途としても使用可能です。

3. ADATプリアンプのクロックをADATに、サンプルレートを任意の値に設定します。

4. Focusrite Control 2でScarlett 18i20のクロックを「Internal」に、サンプルレートをADATプリアンプと同じ値に設定します。

5. お使いのDAWの入力チャンネルで入力13 - 20を選択します。これはADAT入力に相当します。

注記

Scarlett 18i20は2つのADAT入力ポートを備えます。ADATではサンプルレートを高くすると（44.1kHzから88.2kHzなど）、1本のケーブルで伝送できるチャンネル数が半減します。つまりScarlett 18i20は88.2または96kHzの場合、2本のケーブルで合計8チャンネルのオーディオ信号を伝送します。

2本のADATケーブルを使用してデュアルバンド・サンプルレートで8チャンネルを伝送するには、 の設定にて、 ADATモード を デュアル Focusrite Control 2にします。詳細は、 デジタルポートモードを設定するをご参照ください。

セットアップ3：複数の拡張機器を使用する場合

このセットアップでは、ADAT機器とS/PDIF機器の2台を使用してチャンネル数を拡張しています。ADAT機器には、OctoPreやマイク・プリアンプなどを使用できます。S/PDIF機器には、スタンドアローン・モードで起動した別のインターフェースやギターアンプ・シミュレーターを使用できます。

外部機器でのチャンネル拡張を通常は行わない場合は、Scarlett 18i20をクロック・リーダーとして運用することをお勧めします。これにより、必要な場合にのみ外部機器を起動すれば良くなり、効率的です。

機材:

• 外部ADATプリアンプ - Clarett+ OctoPreなど。

• S/PDIF機器 - ギター・アンプなど

• 2本のADATケーブル

• 2本のS/PDIFケーブル

セットアップ:

1. ADATプリアンプのADAT 出力 ポートと Scarlett 18i20のADAT 入力 ポートをTOSLINKケーブルで接続します。

   S/PDIF機器のS/PDIF 出力 と Scarlett 18i20のS/PDIF 入力 をS/PDIFケーブルで接続します。

2. 2本目のTOSLINKケーブルを、 Scarlett 18i20のADAT出力 Out からADATプリアンプのADAT入力 In に接続します。

   Scarlett 18i20のS/PDIF 出力 からS/PDIF機器のS/PDIF 入力 に2本目のS/PDIFケーブルを接続します。

3. S/PDIFプリアンプのクロック・ソースをS/PDIFに設定し、サンプルレートを任意の値に設定します。S/PDIF機器でこれらの設定が行えない場合は、…をご参照ください。

4. Scarlett 18i20のクロック・ソースを内部クロックに設定し、サンプルレートをS/PDIF機器と同じ値に設定します。

5. ADATプリアンプのクロック・ソースをADATに設定し、サンプルレートをScarlett 18i20と同じ値に設定します（ADATプリアンプは、2本目のADATケーブルでクロックを受信します）。

注記

デュアルバンドのサンプルレート（88.2kHzおよび96kHz）では、利用できるチャンネル構成が以下に制限されます（2系統のADATポートを使用）。

• 2つのコアキシャルS/PDIFチャンネルおよび4つのADATチャンネル

• 2つのオプティカルS/PDIFチャンネルおよび4つのADATチャンネル

• 8つのADATチャンネル

いずれののサンプル・レートにおいても、コアキシャルS/PDIFポートとADATポートを同時に使用することは できません 。入力チャンネルの組み合わせに関する詳細は、 Scarlett 18i20各入力チャンネルをご参照ください。

Talkボタンを長押しまたは押すと、トークバックが有効になります。デフォルト設定では、トークバック信号は2つのヘッドフォン出力に送信されます。

Talkボタンが利用できない場合は、トークバック信号がいずれかのミックスにルーティングされていない可能性があります。詳細は、ソフトウェアからトークバックを使用するをご参照ください。

Talkを有効にすると、その他のミックス出力レベルが減衰されます。これにより、演奏者に対するトークバック・マイクの音声が聞き取りやすくなります。

Focusrite Control 2でトークバックの送信先を変更することで、任意のミックスにトークバック信号を送信できます。

デフォルトでは、 Talkボタンは「モーメンタリ」で動作し、ボタンを押している間のみトークバックが有効になります。Focusrite Control 2で設定することで、Talk ボタンの動作をモーメンタリからラッチに切り替えることもできます。ボタンが点灯していれば、トークバックはオンの状態です。

18i20 4th Genは、2つのヘッドフォン出力を備えます。いずれの出力も他のアナログ出力から完全に独立しており、それぞれ個別のミックスを出力可能です。

ヘッドフォン出力には6.35mm（1/4インチ）TRSジャックを接続できます。多くのヘッドフォンで使用されている3.5mm TRSジャックを18i20 4th Genに接続する場合は、TRS 6.35mm - 3.5mm変換アダプターを使用してください。

ヘッドフォン出力レベルは、ヘッドフォン出力コネクタ上部のノブで調整できます。

ヘッドフォン出力ノブの周囲には、ハロメーターが搭載されています。時計回りに緑～オレンジ色に点灯し、ヘッドフォン出力レベルを表示します。メーターはプリフェーダーで表示されるため、ヘッドフォン出力ノブはハロメーターに反映されません。

ヘッドフォン・レベルは、ヘッドフォン出力ノブまたはFocusrite Control 2で変更できます。

USBと記載されているUSBタイプCポートは、18i20 4th Genとコンピューターを接続するために使用します。

付属のUSB-Cケーブルを使用して、コンピューターのUSB-Cポートに接続します。USB-C to Aケーブルまたはアダプターを使用することも可能です。

S/PDIFポートは、ギター・アンプやマイク・プリアンプ、その他のS/PDIF出力対応機器を接続するための2チャンネルのデジタル入出力を提供します。

S/PDIFで外部デジタル機器を接続している場合は、様々な方法で18i20 4th Genをクロック同期させることができます。同期と外部デジタル機器のセットアップに関する詳細は、同期ステータス・インジケーターの章をご参照ください。

18i20 4th Genが正常に同期している場合、同期ステータス・インジケーターが点灯します。外部機器からオーディオ信号を18i20 4th Genに送信している場合、S/PDIFチャンネル信号が入力チャンネル11-12に表示されます。

Scarlett 18i20のワード・クロック出力は、ADATまたはS/PDIFで接続されている外部機器にクロック信号を送信します。ワード・クロック出力は、クロックを設定できないADATまたはS/PDIF機器にワード・クロック入力が搭載されている場合に使用します。

ワード・クロック出力からはオーディオ信号は出力されません。クロック信号のみを伝送します。

Scarlett 18i20はワード・クロック出力のみに対応します。ワード・クロック信号の受信はできないため、ワード・クロック接続する場合は、外部機器のワード・クロック入力に接続する必要があります。

リア・パネルにあるOpticalコネクタに外部デジタル機器をADAT接続すると、18i20のチャンネル数を拡張することができます。

Optical入力は、Focusrite Control 2で設定することでADATフォーマット（マイクプリ、ライン・レベルI/O、テープ・マシンなどのADAT機器）またはオプティカルS/PDIF（ゲーム・コンソール、メディア・プレイヤー）の信号を受信できます。

18i20は、2つのオプティカル・ポートを備えます。ADATモードでは、1本または2本のケーブルで以下のフォーマットに対応します。

S/PDIFモードでは、Optical In 1で2チャンネルのオプティカルS/PDIFオーディオ信号を受信します。

MIDI InおよびOutポートを使用すると、18i20 4th GenをUSB MIDIインターフェースとして利用できます。MIDI Inは、キーボードやコントローラーからのMIDI信号を受信します。MIDI Outは、シンセやドラムマシン、その他のMIDI対応機器に対してMIDI情報を送信します。

18i20 4th GenをUSB MIDIインターフェースとして使用するために特別な設定は必要ありません。18i20 4th GenのMIDIポートがMIDI対応ソフトウェア内に表示され、18i20の5ピンDIN MIDIポートを介してMIDIハードウェアとコンピューター間のMIDI送受信が行えます。

Outputs 1 および 2 は、 Scarlett 18i20をアンプやアクティブ・モニターに接続するためのライン・レベル出力です。バランス1/4インチTRSジャックを備え、アンバランスTSまたはバランスTRSケーブルを使用して、1/4インチジャック、RCAまたはXLR入力を搭載するスピーカーに接続できます。

Scarlett 18i20のフロントパネルにある Output ノブにて、 Outputs 1 および 2 に送られる信号レベルを調整できます。

ライン出力5-10は、モニターライン出力1～2と電気的特性が同じです。ただし、出力コントロールで制御されません。

これらの出力から送信される信号はFocusrite Control 2で設定できます。マルチチャンネル・モニタリング・システムの追加のスピーカー（サブウーファーなど）に送信したり、アウトボード・プロセッサーへの送信などに活用できます。

3ピンXLR 入力 コネクタは、マイク・レベル信号に対応します。

マイク入力レベルは、フロントパネルの対応する入力ゲインノブで調整できます。コンデンサーマイクを使用する場合は、48Vファンタム電源も利用できます。ファンタム電源は、フロントパネルの48Vボタンで有効にできます。

48Vファンタム電源は、チャンネル毎に有効にできます。
