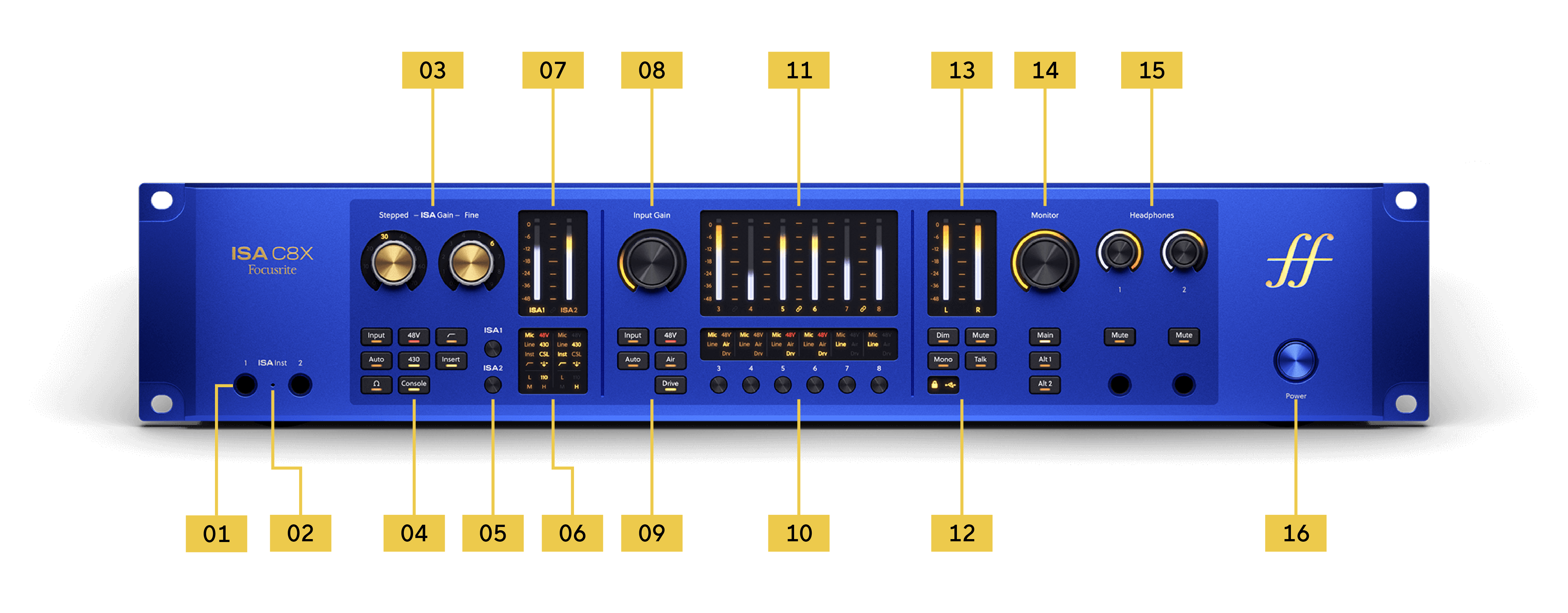

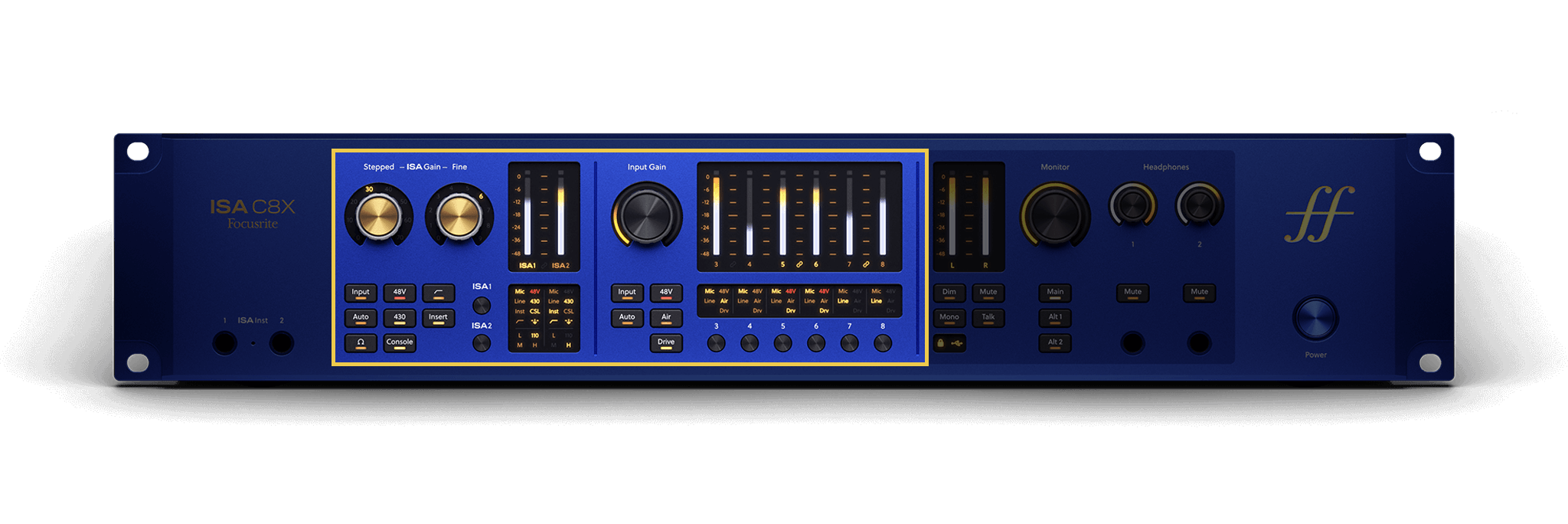

ISA C8X各部の名称と特徴

チャンネルの入力ゲインや各種プリアンプ設定を変更するには、該当するプリアンプ・チャンネルを選択します。

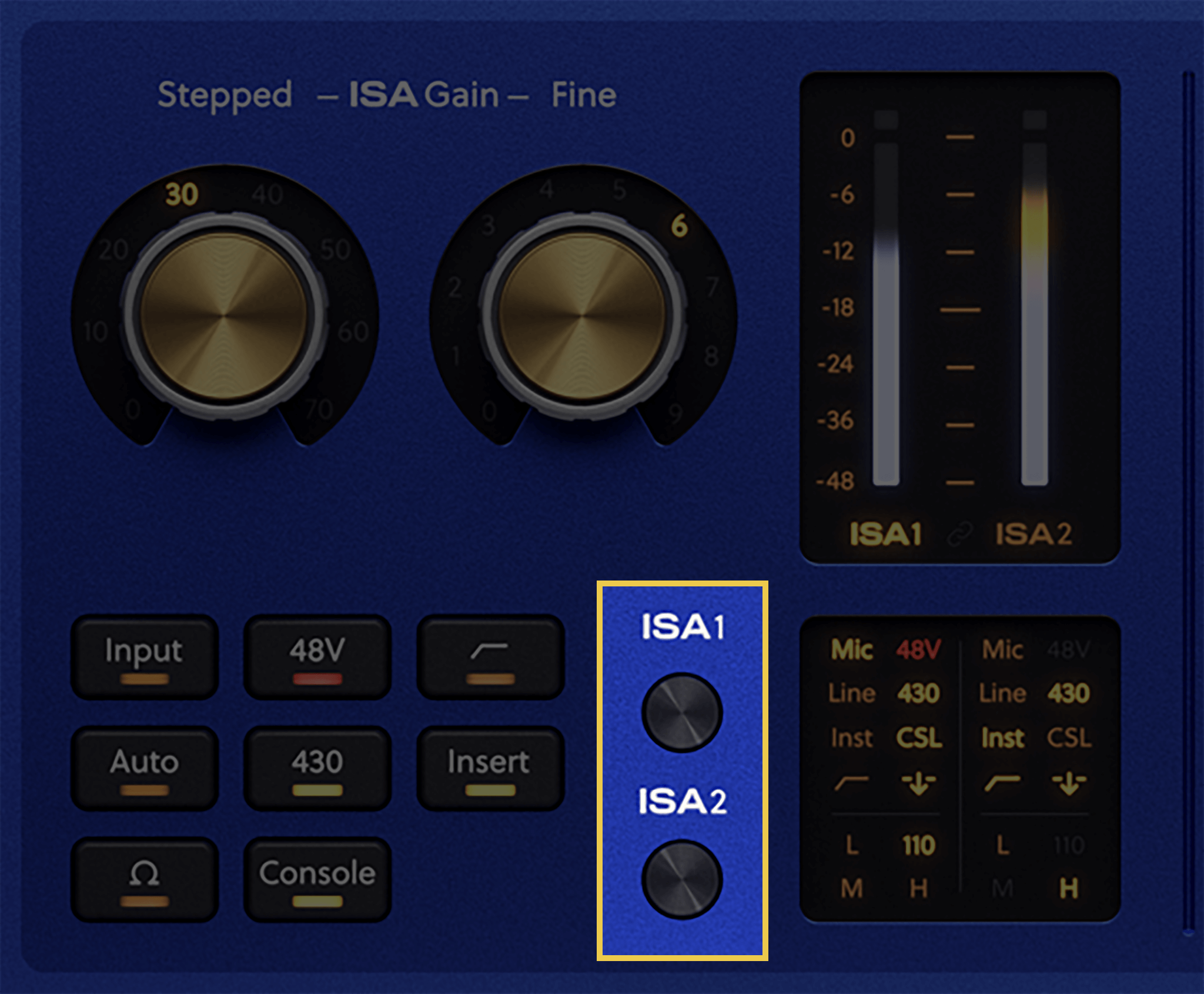

ISAプリアンプを選択

プリアンプ3～8を選択

チャンネルをリンクしている場合は、該当するチャンネルがいずれも点灯します。

チャンネル入力ソースを選択する

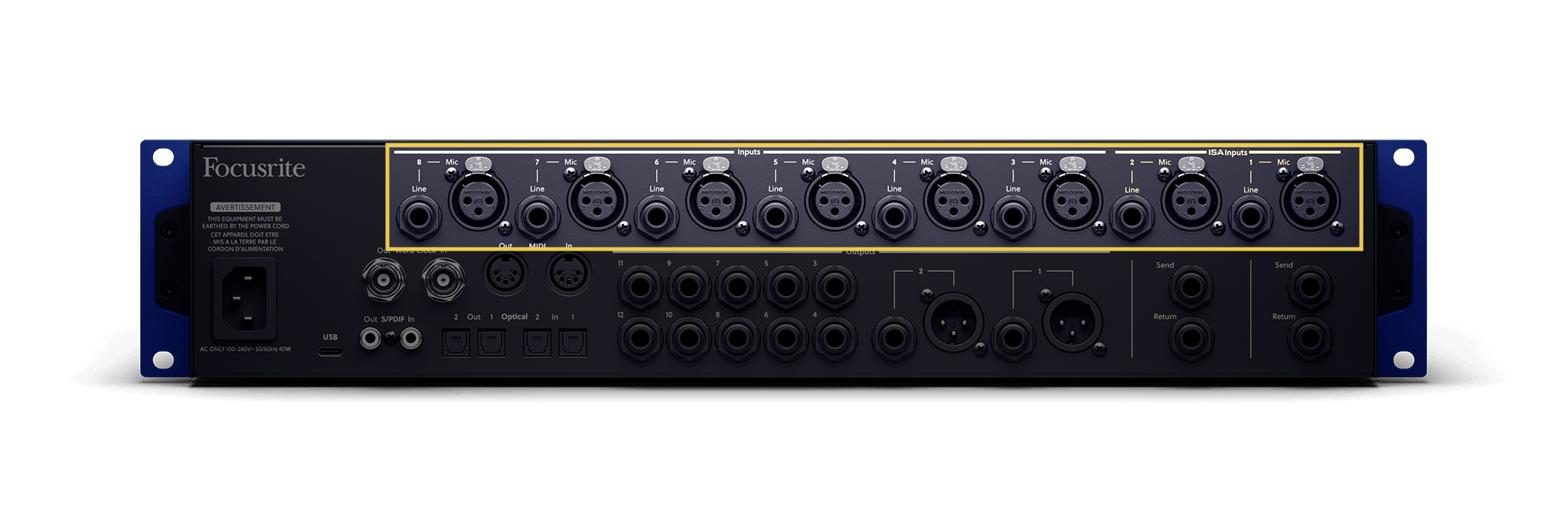

C8Xの各入力チャンネルは、接続タイプごとに専用のコネクタが用意されています。これにより、すべての機器を接続したままにできます。パッチベイを使用してソースを素早く切り替えることも可能です。

各入力は、Mic/Line入力用に個別のコネクタを備えます。ISA入力は、フロントパネルのインストゥルメント入力を利用できます。

入力ソースの変更は、 ISAチャンネルおよびチャンネル3～8 のInputボタンで行います。Inputボタンを押すたびに入力ソースが順に切り替わり、メーター下部のインジケーターで選択中の入力ソースを確認できます。

Inputボタンを押すたびに、以下の入力ソースが順に切り替わります：

• ISAプリアンプ：

  • マイクロフォン

  • Instrument

  • ラインレベル

• 超低ノイズFocusriteマイクプリアンプ：

  • マイクロフォン

  • ラインレベル

入力ソースを変更しても、プリアンプの設定はそのまま保持されます。

C8Xのライン入力に適用されるプリアンプ・コントロールについて

ライン入力で使用できる設定は、他の入力と若干異なります。ライン入力選択時は、以下の項目は使用できなくなります。

• ゲイン（ライン入力は入力ゲインが固定）

• 48V

• ハイパスフィルター

• オートゲイン

• 430 Air/Air

• インピーダンスΩ

プリアンプの入力ゲインを使うと、コンピュータおよび録音ソフトウェアへ送信する信号レベルを調整できます。

最高の音質での録音を行うには、プリアンプの入力ゲインを適切に設定することが重要になります。プリアンプの入力ゲインが低すぎると入力信号が小さくなります。この状態で録音した信号のレベルを上げると、ノイズが大きく聞こえる場合があります。反対にプリアンプの入力ゲインが高すぎると、入力信号がクリップし耳障りな歪みが録音されてしまう可能性があります。

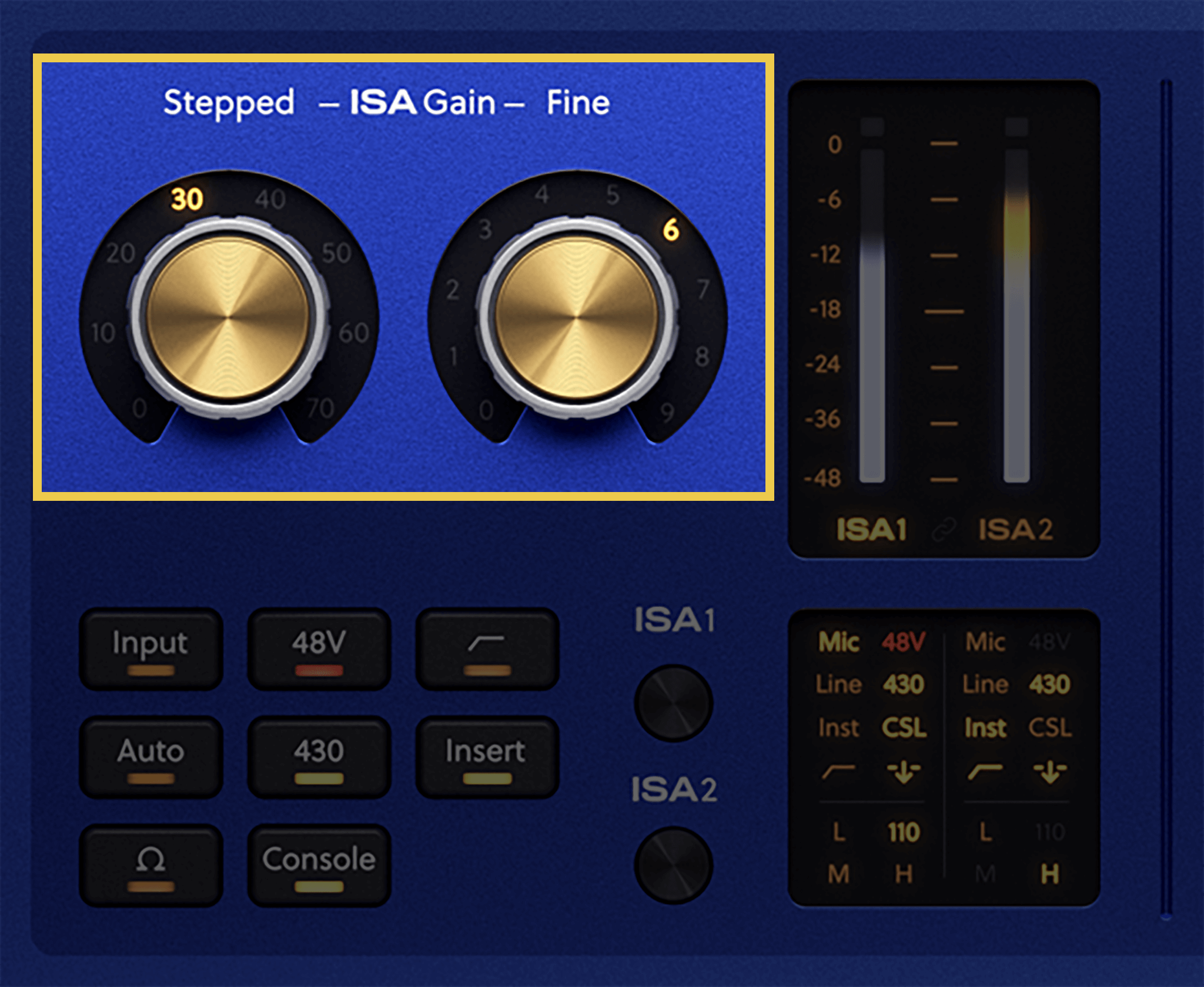

ISAプリアンプの入力ゲインを使用する

各ISAプリアンプは、2種類のゲイン・ノブを備えます。これらは連動して動作し、マイクまたは楽器入力のゲインを効率的に設定できます。Steppedノブはゲインを10dB刻みで調整でき、大まかなゲインレベルを設定できます。Fineノブはゲインを1dB刻みで設定でき、ゲインレベルの微調整を行うことができます。

SteppedノブとFineノブを組み合わせることで、79dBのゲインレンジを得ることができます。

ヒント

Fineノブだけでゲインを調整することも可能です。Fineノブが最大値に達すると、Steppedノブの値が1段階増加します。

例えばSteppedが20dB、Fineが9dBに設定されている場合、Fineノブを時計回りに回すとSteppedは30dBに増加し、Fineは0dBにリセットされます。

ISAチャンネルを切り替えると、選択したチャンネルの保存済みゲインが両方のゲインインジケーターに表示されます。

Steppedゲイン・ノブ

Steppedゲイン・ノブは、70dBの範囲でゲインレベルを8段階で設定します。チャンネル選択後、Steppedゲイン・ノブを回すと、8つのポジション（0dB、10dB、20dBなど）を切り替えることができます。現在の値は、エンコーダー周囲のLEDで表示されます。

Steppedノブが最大値または最小値に達すると、ゲインはそれ以上増減しません。ゲインの微調整は、Fineノブで行うことができます。

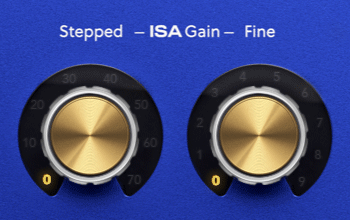

Fineゲイン・ノブ

Fineゲイン・ノブは、10段階のより小刻みな間隔で最大9dBのゲインを追加します。

チャンネル選択後、Fineゲイン・ノブを回すと、10段階でゲインが変更されます。現在のゲイン値は、ノブ周囲のインジケーターに表示されます。

Fineノブの値が最大値に達すると、Steppedゲイン値が1段階増加します。例えば、Steppedゲインが40、Fineゲインが9のとき、Fineノブを右に回すとSteppedゲインが50に増加し、Fineゲインは0にリセットされます。

SteppedノブとFineノブを組み合わせることで、79dBのゲインレンジを得ることができます。

楽器入力ゲイン

入力タイプをInstに設定すると、両方のゲイン設定が有効のままとなり、入力がMicの場合と同様に79dBのゲインレンジで調整可能です。ゲイン値はMic入力とInst入力の切り替えを行っても変わりません。

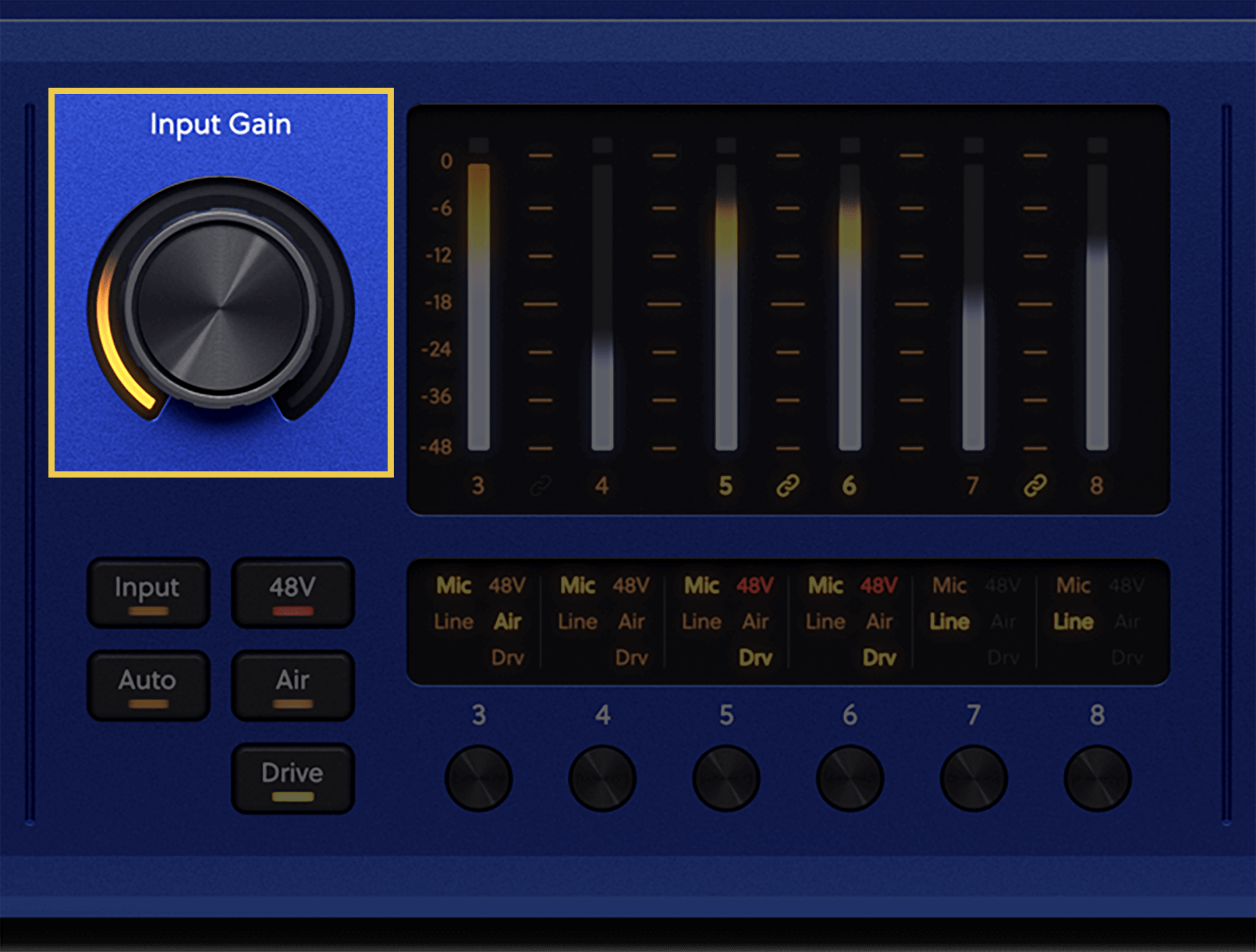

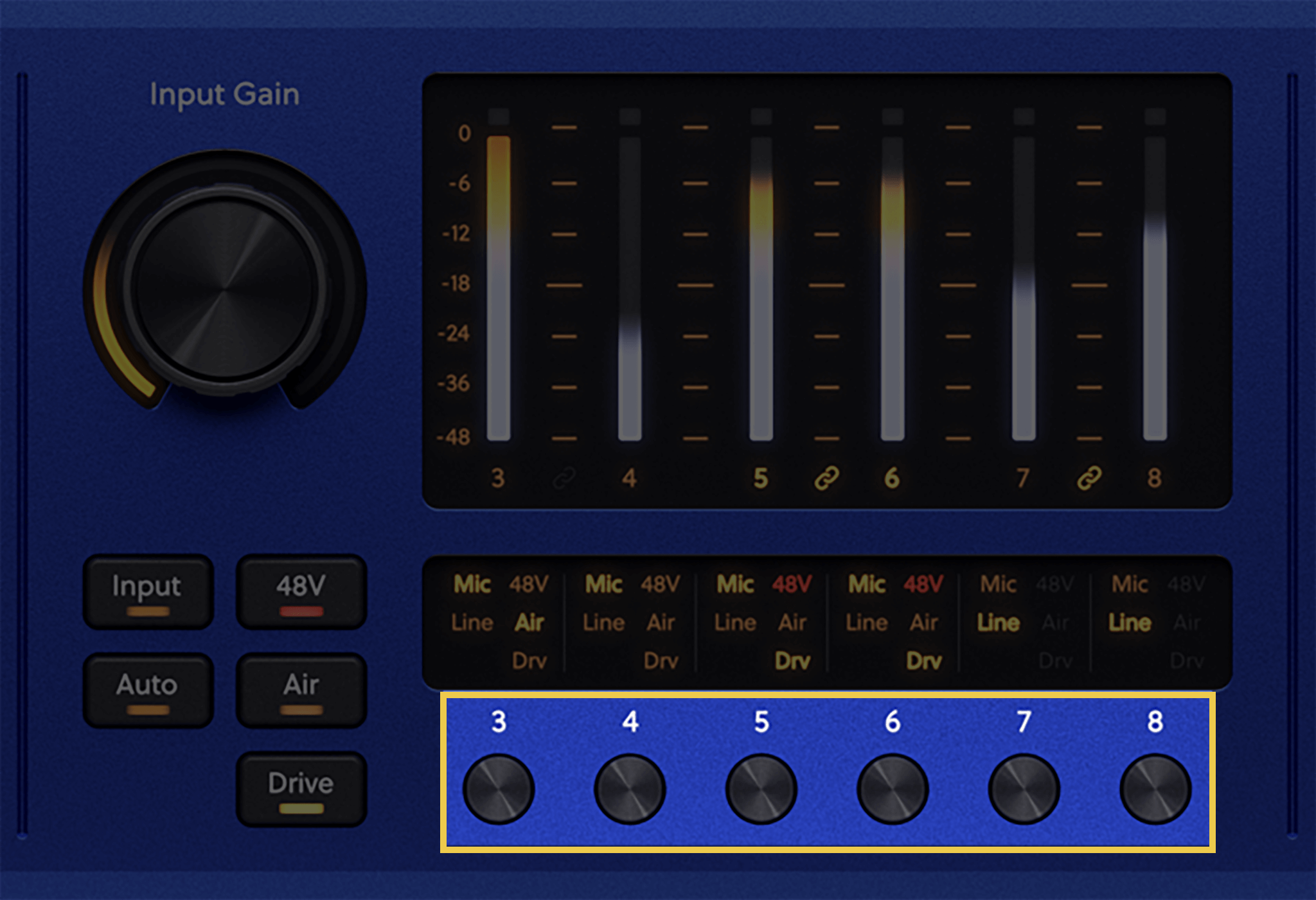

プリアンプ3〜8の入力ゲインを使用する

標準チャンネル（プリアンプ3〜8）の入力ゲインを設定するには、チャンネル選択ボタンで目的のチャンネルを選択し、Input Gain ノブを回します。

現在のゲインレベルは、ノブ周囲の点灯で確認できます。このメーターを確認しながら適切なレベルを調整してください。

ゲインは1dB刻みで変化し、69dBのゲインレンジをカバーします。

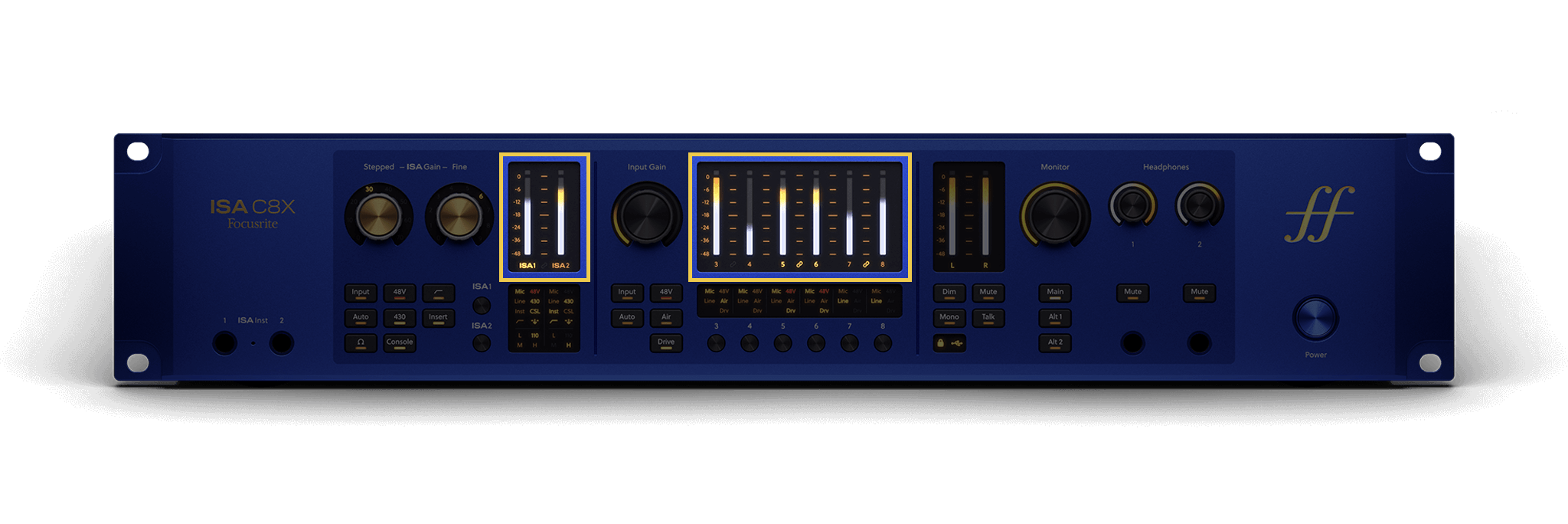

メーター 1～8は、C8Xの各入力チャンネルの入力レベルを示します。

ゲインを上げた場合やソース信号レベルが大きくなるとレベル・メーターが上昇し、コンピューターへの入力信号レベルが大きくなったことを示します。

メーターの左側には、-48dBFS～0dBFSの目盛りが記載されています。レコーディングの際は、メーターが-18dBFS付近を示し、最大レベルのときに-12dBFSに達する様に入力信号レベルを調整することで、最適なレベルでレコーディングが行えます。

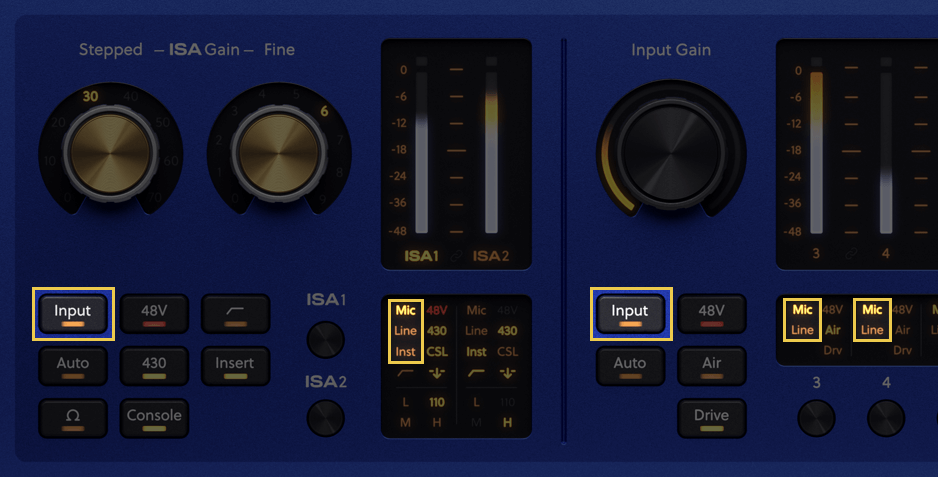

Inputボタンを押すと、選択可能な入力ソースを順番に切り替えられます。選択中のソースはLEDの点灯で確認できます。

各チャンネルでは、同時に1つの入力タイプを使用できます。

ISAプリアンプの入力ソース選択

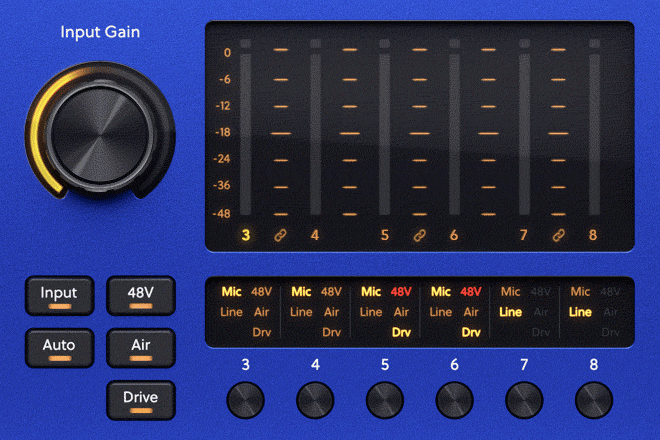

入力3～8の入力ソース選択

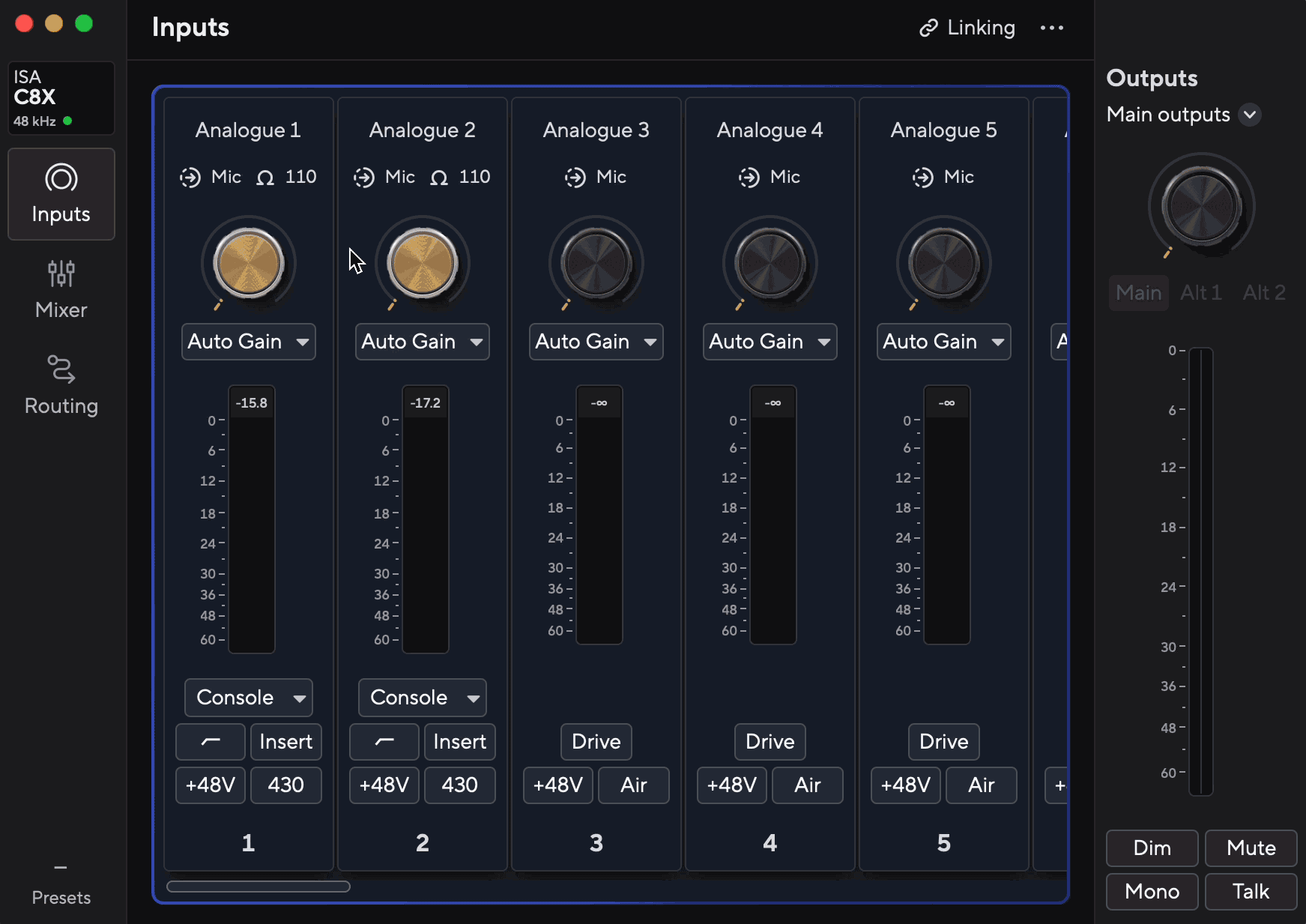

Focusrite Control 2では、各チャンネルストリップ上部のセレクターで入力ソースをリモートで変更できます。

ISA入力では、Mic、Line、Instを選択できます。入力3～8では、MicとLineを選択できます。

48V（別名ファンタム電源）は、電源を必要とする接続機器に48Vの電圧をインターフェースのXLRコネクタから供給します。主な用途はコンデンサー・マイクですが、 48Vを必要とするインライン・マイク・プリアンプやアクティブ・ダイナミック・マイク、アクティブDIボックスなどにも使用できます。

48Vを有効にするには：

48V アイコンが点灯し、48Vファンタム電源が有効になったことを示します。

これで、選択したXLR入力および接続先の機器に48Vファンタム電源が供給されます。

48V（ファンタム電源）をソフトウェアで有効にする

48V（ファンタム電源）をFocusrite Control 2で有効にするには、+48Vボタンをクリックします。これは本体フロントパネルの48Vボタンと同様の動作です。

+48Vファンタム電源オフ

+48V ファンタム電源オン

ハイパスフィルター・ボタン を押すと、75Hz、18dB/オクターブのハイパスフィルターが選択中の入力チャンネルで有効になります。

ハイパスフィルターを使用すると、不要な低域成分（マイクスタンドの振動など）を抑えることができます。

Focusrite Control 2でハイパスフィルターを有効にするには、目的のチャンネルにあるハイパスフィルター・ボタン をクリックします。これは本体フロントパネルのハイパスフィルター・ボタンと同様の動作です。

ハイパスフィルター オフ

ハイパスフィルター オン

オートゲインを開始し、ISA C8Xへ信号を10秒間入力（マイクに向かって話す、または楽器を演奏）すると、プリアンプの入力ゲインが最適なレベルに自動的に設定されます。オートゲイン設定後、ゲイン・ノブを用いてゲイン値を手動で微調整することもできます。

オートゲインを使用するには：

カウントダウンが完了すると、メーターが緑色に点灯した後、設定されたゲイン値が表示されます。以上でレコーディングに適切なレベルのゲイン設定が完了となります。

オートゲインの処理が失敗すると、ゲインHaloは赤く点灯します。詳細は、「ゲインHaloが赤く点灯した場合」をご参照ください。

オートゲインをソフトウェアから実行する

Focusrite Control 2でAuto Gainを使用するには：

1. Focusrite Control 2のAuto Gainボタンをクリックします。

2. オートゲインのカウントダウンが終了するまでマイクに向かって話す（または歌う）か、楽器を演奏します。このとき本番のレコーディングと同じ音量で演奏する（歌う）ことで、適切なレベルを設定できます。

   オートゲイン処理が開始され、ソフトウェア上のゲインHaloがカウントダウンを始めます。

カウントダウンが完了すると、メーターが緑色に点灯した後、設定されたゲイン値が表示されます。以上でレコーディングに適切なレベルのゲイン設定が完了となります。

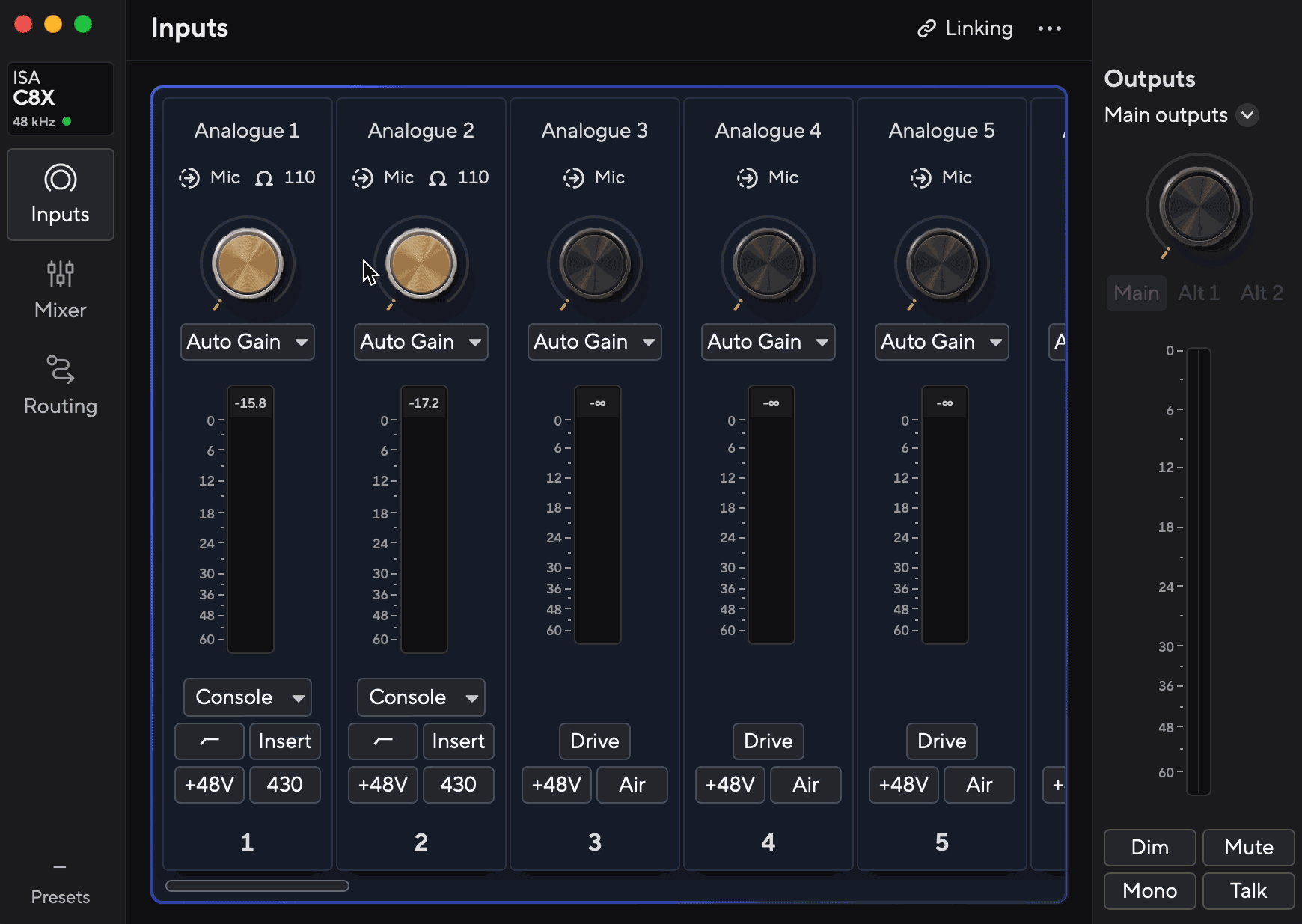

オートゲインの処理が失敗し、ゲインHaloが赤く点灯した場合

入力信号がオートゲインに適していない場合（信号が検出されないなど）、10秒後にオートゲイン処理が停止し、メーターが赤く点灯します。ゲインはオートゲイン開始前の値に戻ります。

オートゲイン失敗

これは、信号が入力されない、入力信号レベルが小さすぎる、または大きすぎる、などの理由でオートゲインが適切に処理できない場合に発生します。このエラーが生じた場合は、以下をお試しください。

• 入力ソースが入力端子に正しく接続されているか確認する。

• コンデンサーマイクを使用する場合は、48V（ファンタム電源）を有効にする。

• オートゲイン実行中は音を出し続ける。

• 信号レベルを大きくしすぎない。

  • シンセ、キーボード、アンプシミュレーターなどのラインレベル機器を接続する場合は、XLR入力ではなく6.35mm ジャック入力を使用してください。

  • ソース機器の出力レベルを下げてください。

• 信号レベルが小さすぎる場合は、オートゲインを開始する前に入力ゲインを25～50%上げる。

マルチチャンネルオートゲイン

オートゲインを開始し、ISA C8Xへ信号を10秒間入力（マイクに向かって話す、または楽器を演奏）すると、プリアンプの入力ゲインが最適なレベルに自動的に設定されます。オートゲイン設定後、ゲイン・ノブを用いてゲイン値を手動で微調整することもできます。

オートゲインはISA C8Xのすべてのチャンネルで使用できます。

マルチチャンネル・オートゲインを使用するには

1. Autoボタンを1秒間長押しします。

   マルチチャンネル・オートゲイン・モード時は、すべてのSelectボタンが点滅します。

2. オートゲインを有効にしたいチャンネルのSelectボタンを押します。

3. 演奏の準備ができたら、Autoボタンを再度押すと、選択したチャンネルでオートゲイン処理が実行されます。

注記

オートゲイン実行中にAuto Gainボタンを再度押すと、いつでも処理を中止できます。この場合、ゲイン値はオートゲイン開始前の値に復帰します。

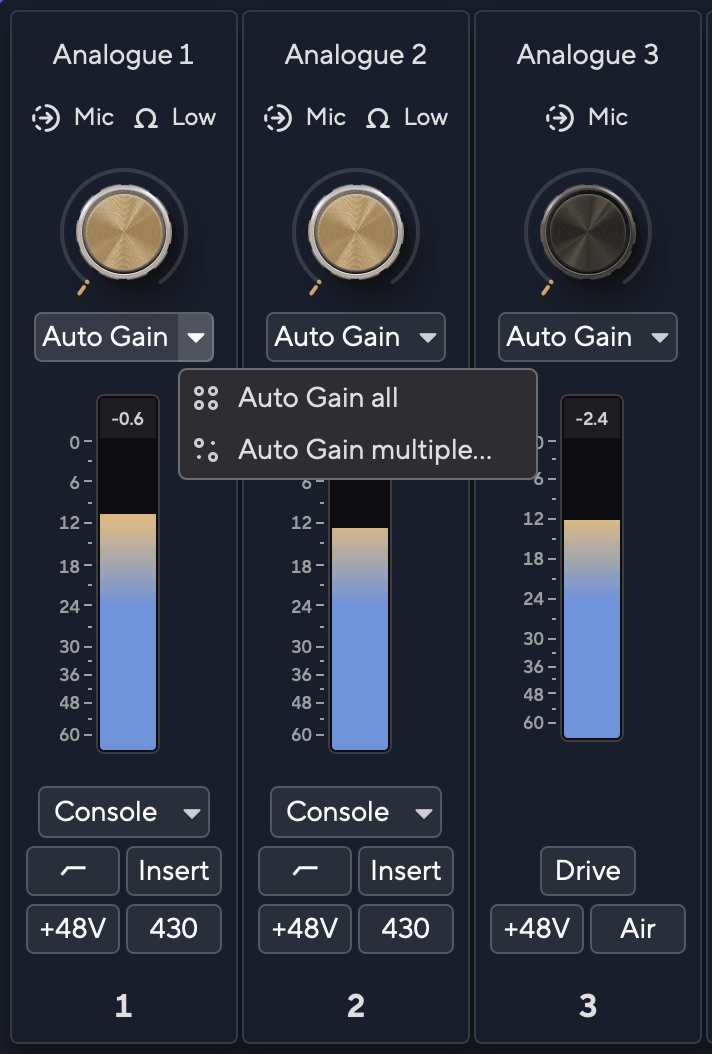

Focusrite Control 2でマルチチャンネル・オートゲインを実行する

マルチチャンネル・オートゲインは、Focusrite Control 2からも実行できます。

手順は以下の通りです：

1. Focusrite Control 2を開き、インプット・タブを開きます。

2. Auto Gainボタンの矢印アイコンをクリックしてドロップダウン・メニューを開きます。

3. 「 Auto Gain all」または「Auto Gain multiple…」のいずれかを選択します。

   • 「オートゲイン すべて 」を選択すると、ISA C8Xのすべての入力チャンネルに対してオートゲインが実行されます。

   • 「Auto Gain multiple…」は、任意のチャンネルでオートゲイン機能を実行できます。

4. 「Auto Gain multiple…」を選択した場合は、オートゲインを実行したいチャンネルのチェックボックスを有効にします。

5.  Start Auto Gainをクリックすると、選択したチャンネルでオートゲインが実行されます。

オートゲイン処理が完了すると、実行したチャンネルと新たに変更されたゲイン・レベルがFocusrite Control 2に表示されます。

すべてのチャンネルにオートゲインを実行

任意のチャンネルにオートゲインを実行

マルチチャンネル・オートゲインのエラー表示

マルチチャンネル・オートゲインの処理は、対象チャンネルまたはすべてのチャンネルの処理中に失敗する可能性があります。

すべてのチャンネルでオートゲインが失敗すると、オートゲインが失敗した旨のメッセージが表示されます。

オートゲインを実行したチャンネルのうち、一部のチャンネルで処理が失敗した場合は、オートゲイン完了のメッセージが表示されます。このときにRetryボタンを押すことで、すべてのチャンネルに対してオートゲイン処理を再試行することができます。

その場合は、以下のいずれかの方法で解決できます。

• Retryをクリックして選択したすべてのチャンネルに対してオートゲインを再実行します。この場合は、オートゲインが成功したチャンネルにも再度処理が実行されます。

• Closeをクリックし、失敗したチャンネルに対してオートゲインを改めて実行します。

• Closeをクリックし、オートゲインが失敗したチャンネルのゲインを手動で調整します。

430 Airは、ISA 430 MkIIのMic Airモードを現代的に再現した機能です。高域成分を強調し、サウンドに空気感や広がり（エア）を加えます。インダクター（コイル）回路により、EQを使用せずにプリアンプと連動してクリアなサウンドを実現します。

Focusrite Control 2から430 Airを有効にするには、プリアンプのチャンネルストリップにある430ボタンをクリックします。これは、本体フロントパネルの430ボタンと同様の動作です。

430 Air オフ

430 Air オン

Insertボタンを押すと、選択したISAプリアンプのSend/Return TRS接続を経由するかどうかを切り替えられます。これにより、信号がADCに到達する前にコンプレッサーやEQなどのアウトボード機器を使用できます。

Focusrite Control 2からインサートポイントを有効にするには、チャンネルストリップ下部のInsertボタンをクリックします。これは、本体フロントパネルのInsertボタンと同様の動作です。

インサートポイント オフ

インサートポイント オン

Ω印のインピーダンスボタンを押すと、Mic入力では4段階、ISA Inst入力では2段階の入力インピーダンスを切り替えることができます。選択中の設定はISAインジケーターLEDで確認できます。インピーダンスの値は、プリアンプのゲインや周波数特性、接続されたマイクの動作に影響を与えます。

Line入力のインピーダンス値は20kΩで固定されており、Ωボタンの影響は受けません。

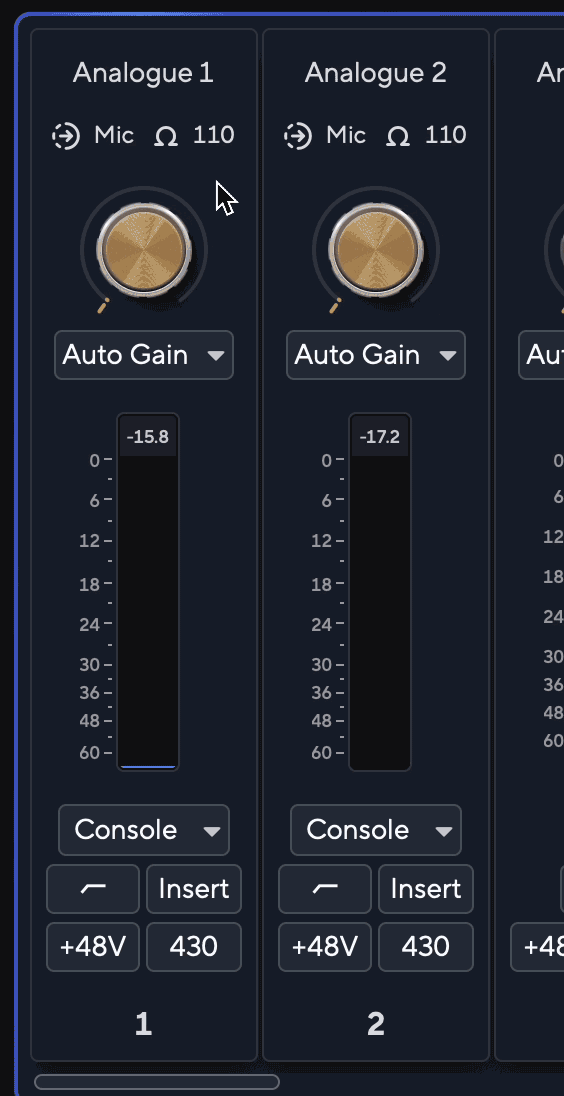

Focusrite Control 2からプリアンプのインピーダンスを変更するには、プリアンプのチャンネルストリップ上部にあるインピーダンスΩボタンをクリックします。

入力タイプによって利用可能なインピーダンス値が異なります。Focusrite Control 2では、選択中の入力タイプで使用できないインピーダンスがグレーアウトします。

Consoleボタンを有効にすると、ISAチャンネルのサウンド特性がアナログ回路の様な挙動になります。低い信号レベルではクリーンで透明感のあるサウンドを保ち、強めにドライブする（大きめの信号レベルを入力する、またはゲインを上げる）につれてアナログ・サチュレーションの効果が追加されます。

Consoleはアナログ回路の効果を連続的に変化させるエフェクトで、温かみのあるサチュレーションと低音域の力強さを信号に加えることができます。

ソフトクリップ回路により、効果の度合いを自由に調整可能です。

Variable Consoleモード

Variable Consoleを使うと、Consoleモードの効果をチャンネル毎に調整できます。Consoleボタンを1秒間押したままにすると、Variable Consoleモードが有効になります。

Variable Consoleモードを有効にすると：

• ConsoleボタンとインジケーターLEDが青に点滅します。

• ISA Fineの表示が青に変化します。

ISA Fine ゲイン・ノブでConsoleの効果を調整できるようになります。ノブ周囲の点灯でエフェクト量を確認できます。

チャンネルを切り替えると、そのチャンネルのConsole設定に応じて動作が変更されます。

• Console有効時、Fine ゲインはVariable Consoleモードとして動作し、切り替えたチャンネルのConsole値を表示します。

• Consoleをオフにすると、Fine ゲインは通常のゲイン調整ノブに復帰します。

Consoleボタンを押すと、Variable Consoleモードが終了します。Consoleがオフの状態でVariable Consoleモードに入ると、そのチャンネルのConsoleが自動的に有効になります。

チャンネルがリンクされている場合、Consoleエフェクトは両方のチャンネルに同時に反映されます。

注記

Variable Consoleモードでは、ISA Gainコントロールが一時的に利用できなくなります。

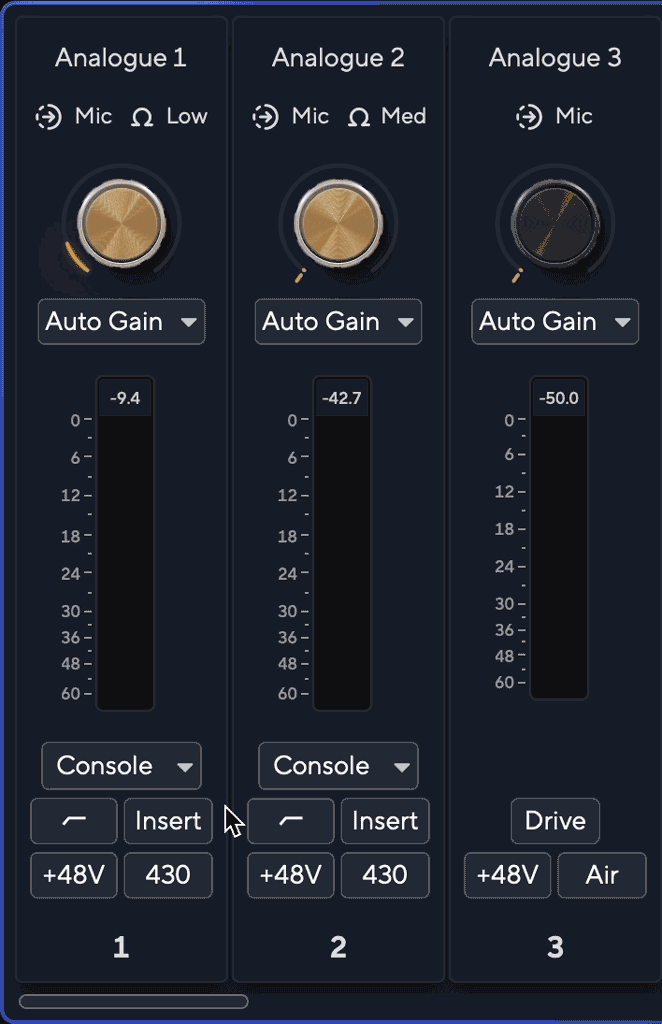

Focusrite Control 2では、Consoleモードのオン／オフの切り替えと、スライダーによるエフェクト量の調整が行えます。

Consoleがオンのとき、Consoleボタンは橙に点灯します。

Variable Consoleモードを調整するには、Consoleボタンのドロップダウンをクリックしてスライダーを調整します。左に動かすと効果が控えめになり、右に動かすとサチュレーションと低域の力強さが増加します。

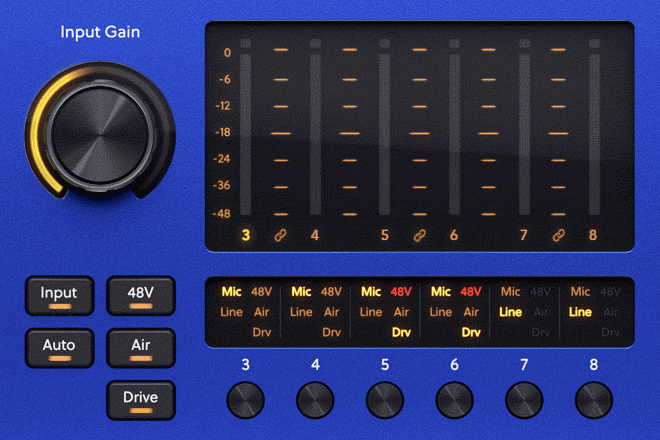

Airボタンを押すと、Airモードが有効になります。Airモードをオンにすると、アナログ・ハイシェルビング回路によってプリアンプの周波数特性がわずかに変化し、トランスを搭載するクラシックなISAマイクプリアンプのインピーダンス特性が再現されます。

マイク録音では、中音域の明瞭さと輪郭が向上します。Airモードはほとんどの音源に効果的ですが、特にボーカルや生楽器との相性は抜群です。

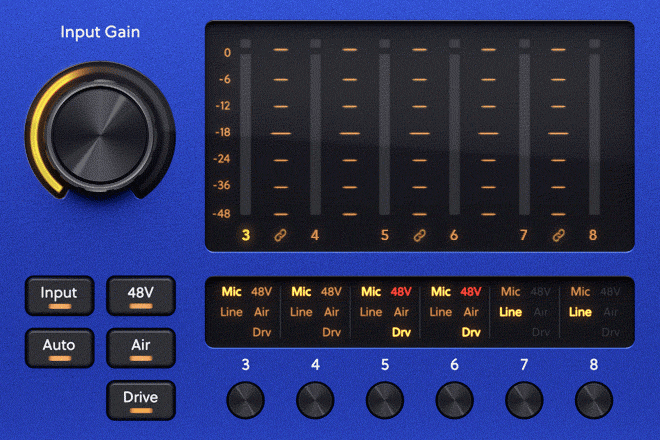

本体フロントパネルのDriveボタンを押すと、Driveモードが有効になります。Driveをオンにすると、DSPによるハーモニック・ディストーションを調整でき、アナログプリアンプの温かみを再現できます。

Drive オン

Drive オフ

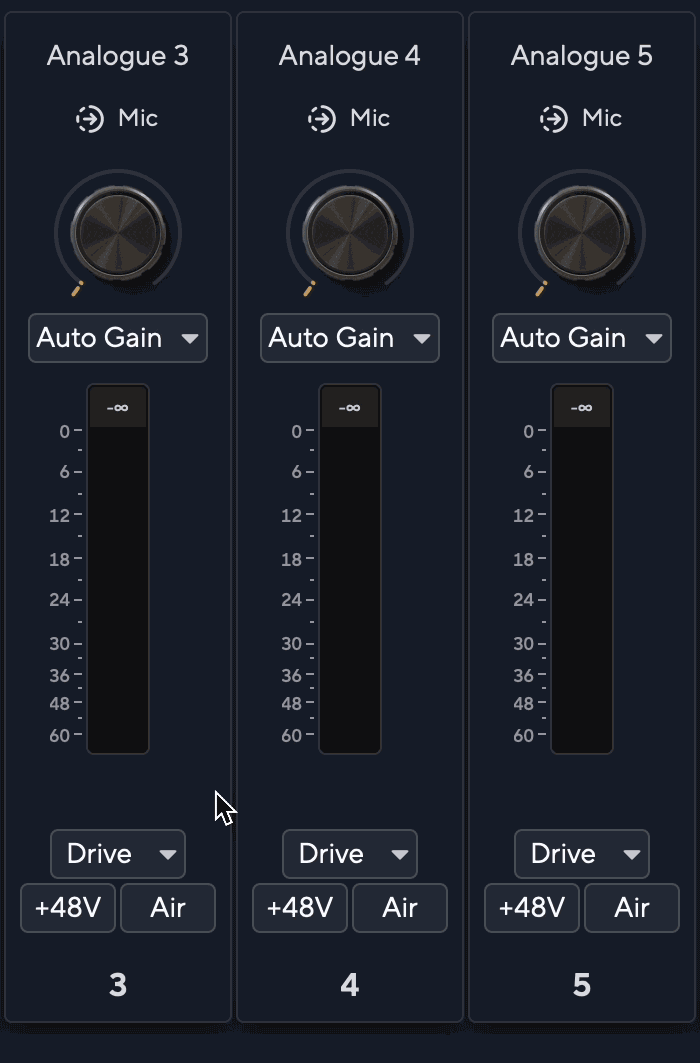

Focusrite Control 2では、Driveモードのオン／オフの切り替えと、スライダーによるエフェクト量の調整が行えます。

Driveがオンのとき、Driveボタンは橙に点灯します。

Varialble Driveモードを調整するには、Driveボタンのドロップダウンメニューをクリックし、スライダーを操作します。左から右にスライダーを動かすことで、繊細なエフェクトに歪みと温かみが徐々に追加されます。

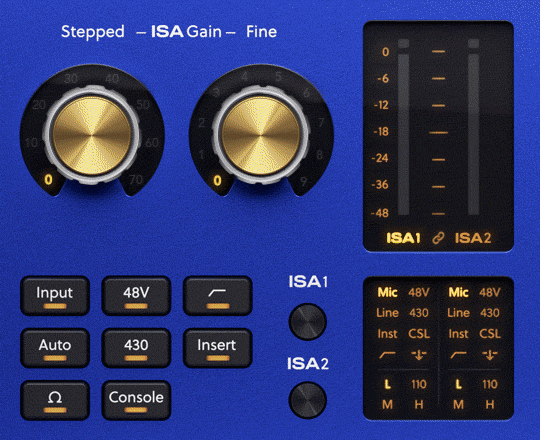

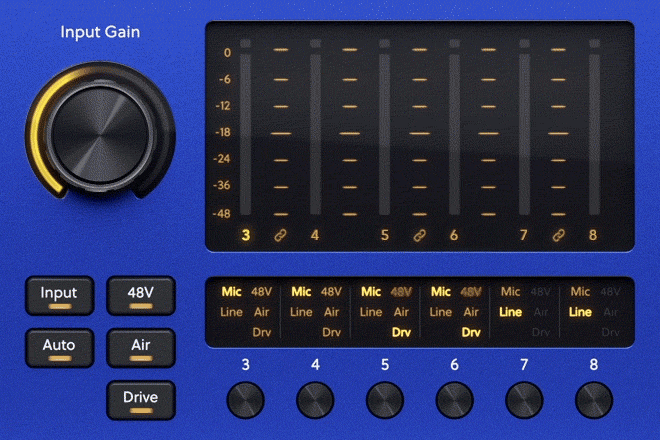

チャンネルをリンクすると、隣接する2つのチャンネルをペアとして同時に操作できます。ステレオソースやペア入力で同じ設定を使いたい場合に便利です。

ISAプリアンプの接続

プリアンプ3～8の接続

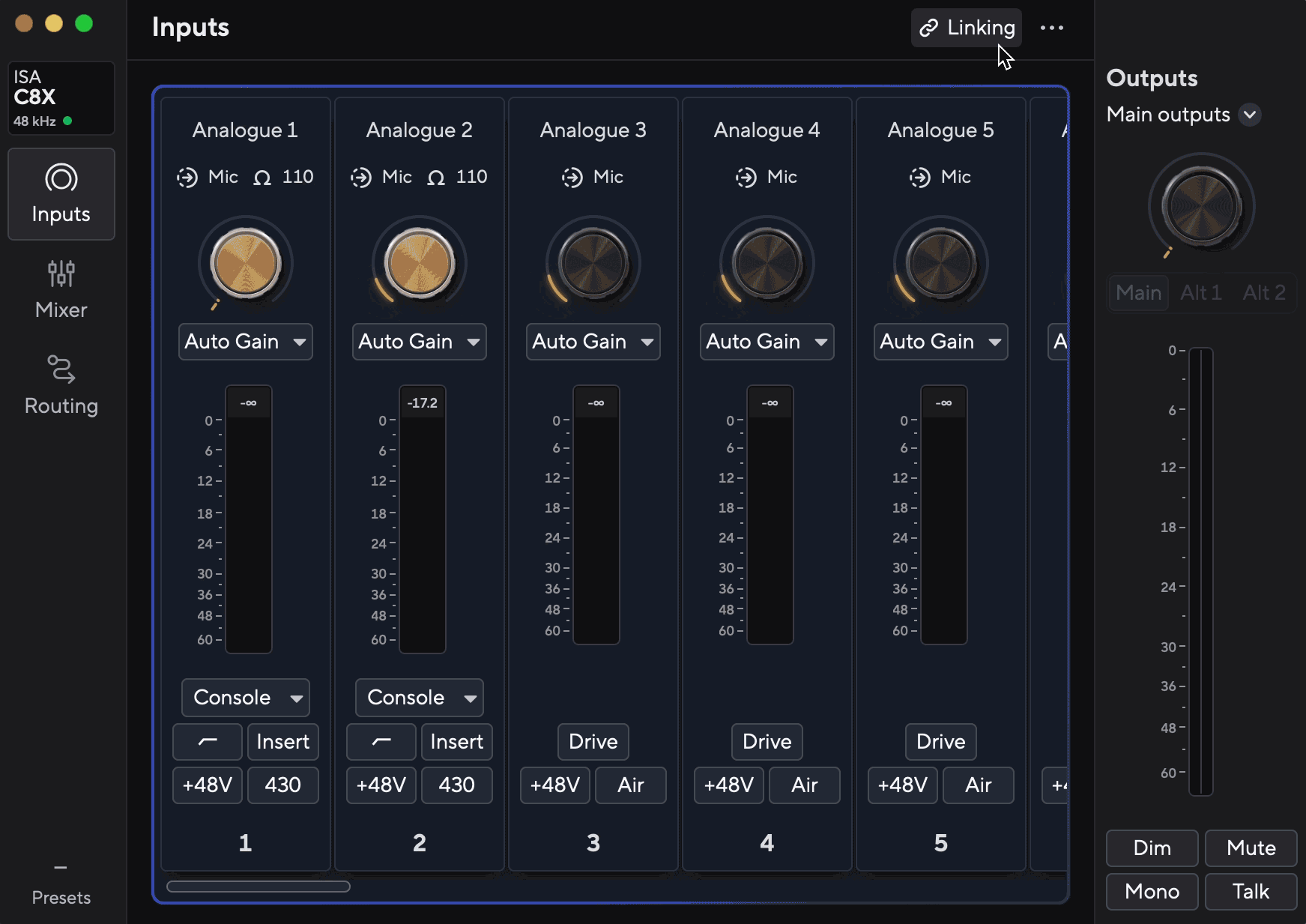

Focusrite Control 2でプリアンプのリンクを設定する

Focusrite Control 2でプリアンプをリンクするには、入力ページの右隅にあるリンクボタンをクリックします。ポップアップが表示され、リンクを設定または解除したい入力を選択できます。

2つのプリアンプをリンクすると、両方のチャンネルストリップ下部にリンクアイコンが表示されます。

プリアンプのリンクを解除すると：

• リンクされていた片方のプリアンプが選択され、橙に点灯します。

• ゲインレベルとプリアンプ設定は同じままですが、個別に変更できるようになりました。

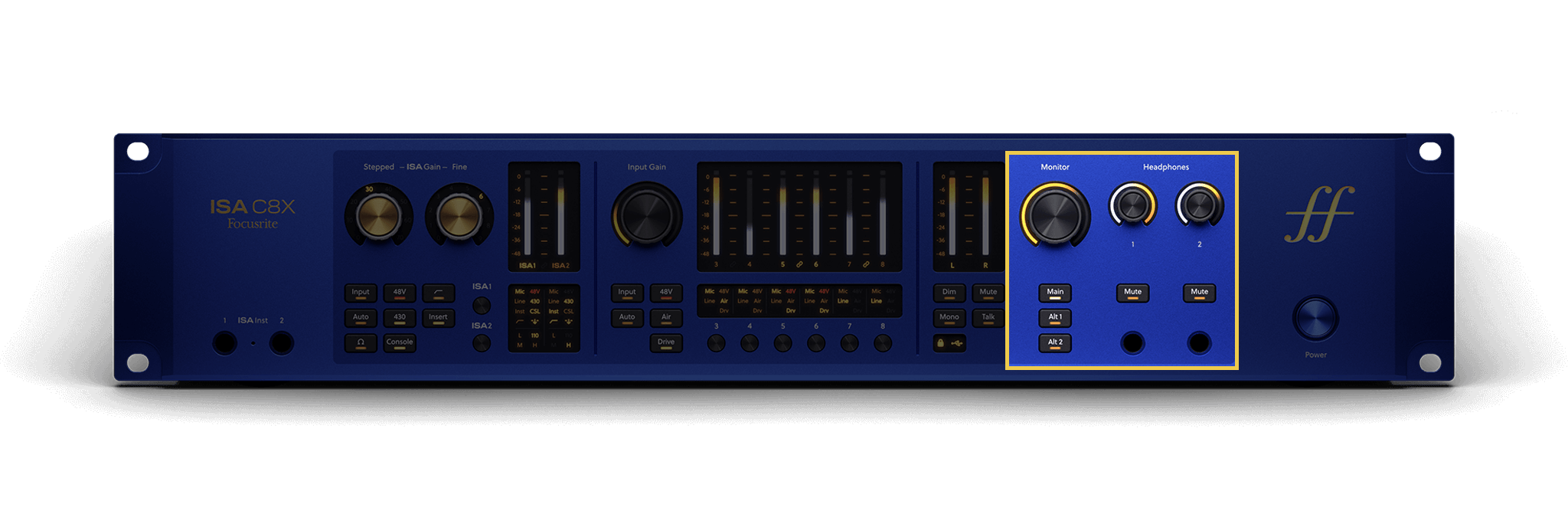

このセクションでは、以下のモニター出力関連の設定を行います。

Dimボタンを押すと、出力レベルが18dB減衰します。

Dim オフ

Dim オン

Dimボタンを使うと、再生を止めずに会話をしたり、アイデアを試したりすることができます。

Dim機能はデフォルト設定でメイン出力1–2に適用されます。Focusrite Control 2で設定することで、Alt出力に適用することも可能です。

ソフトウェアによるDimのコントロール

Focusrite Control 2からDimをコントロールするには、右側のOutputsセクションにあるDimボタンをクリックします。

Dimボタンは、本体フロントパネルのDimボタンと同様に動作し、各出力への信号レベルを18dB減衰させます。

Dimオフ

Dimオン

Muteボタンを押すと、出力信号がミュートされます。

Muteオフ

Muteオン

ミュート機能はデフォルト設定でメイン出力1–2に適用されます。Focusrite Control 2で設定することで、Alt出力に適用することも可能です。

ソフトウェアによるミュートのコントロール

Focusrite Control 2からMuteをコントロールするには、右側のOutputsセクションにあるMuteボタンをクリックします。

Muteボタンは、本体フロントパネルのMuteボタンと同様に動作します。

Muteオフ

Muteオン

Monoボタンを押すと、左右の信号がサミングされ、ステレオモニター・グループをモノラル化できます。

モニターグループを切り替えた場合も、Mono設定の状態は維持されます。

Monoは、選択中のモニターグループが2つの出力で構成されている場合にのみ利用できます。3つ以上の出力を使用するモニターグループでは、Monoボタンは機能しません。

Monoボタン オフ

Monoボタン オン

ソフトウェアによるMonoのコントロール

Focusrite Control 2でMonoをオン/オフにするには、Outputsセクション右側のMonoボタンをクリックします。

Monoボタンは、本体フロントパネルのMonoボタンと同様に動作します。

Mono オフ

Mono オン

Talkボタンを長押しまたは押すと、トークバックが有効になります。デフォルト設定では、トークバック信号は2つのヘッドフォン出力に送信されます。

Talkボタンが利用できない場合は、トークバック信号がいずれかのミックスにルーティングされていない可能性があります。詳細は、ソフトウェアからトークバックを使用するをご参照ください。

Talkを有効にすると、その他のミックス出力レベルが減衰されます。これにより、演奏者に対するトークバック・マイクの音声が聞き取りやすくなります。

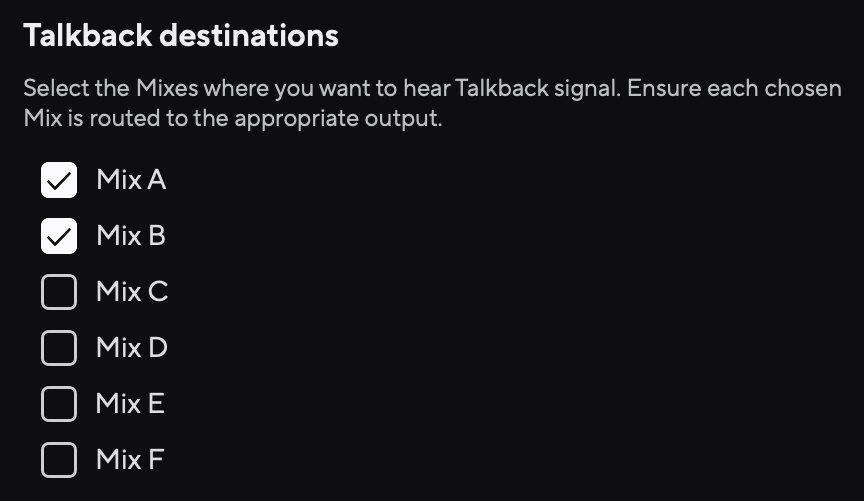

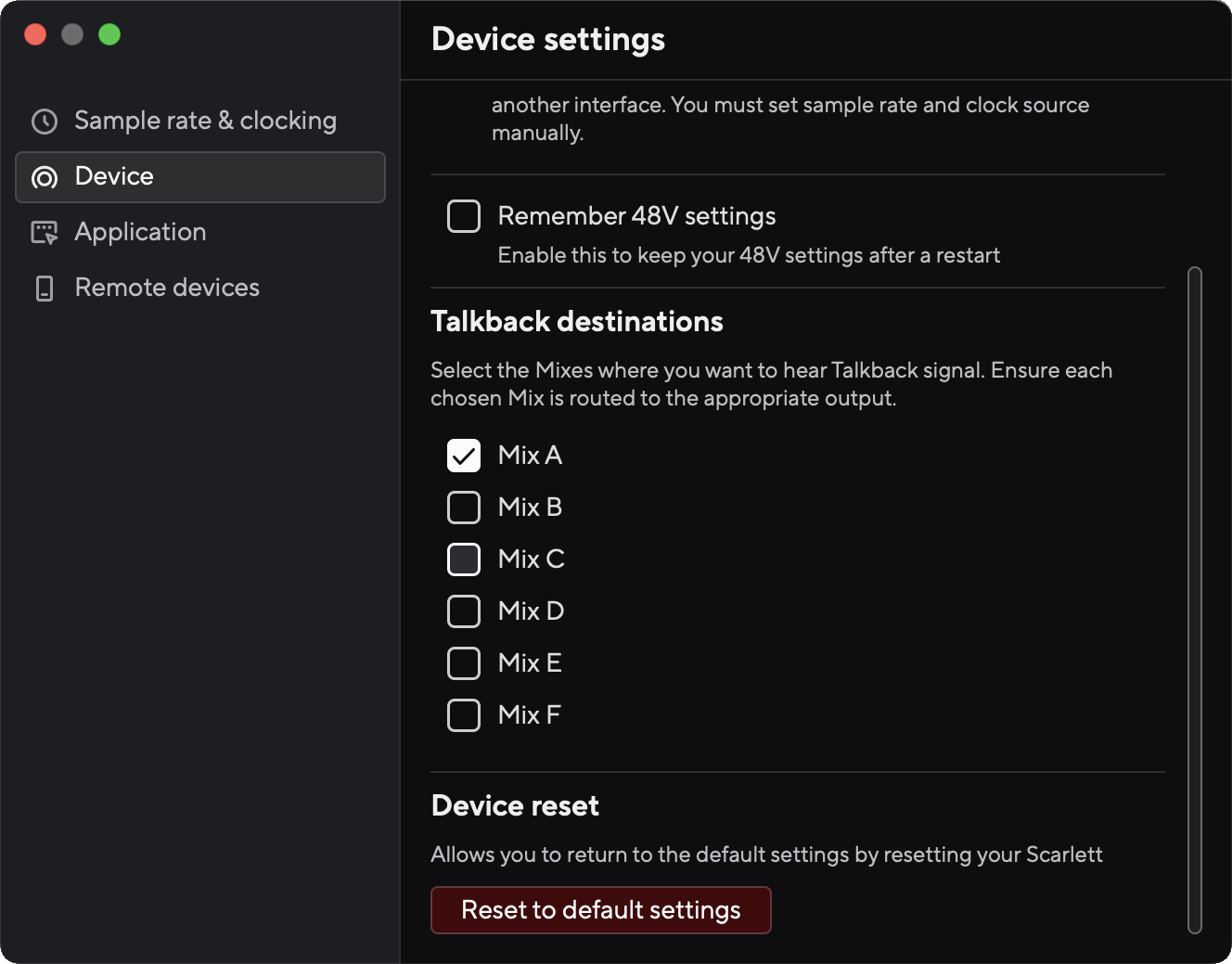

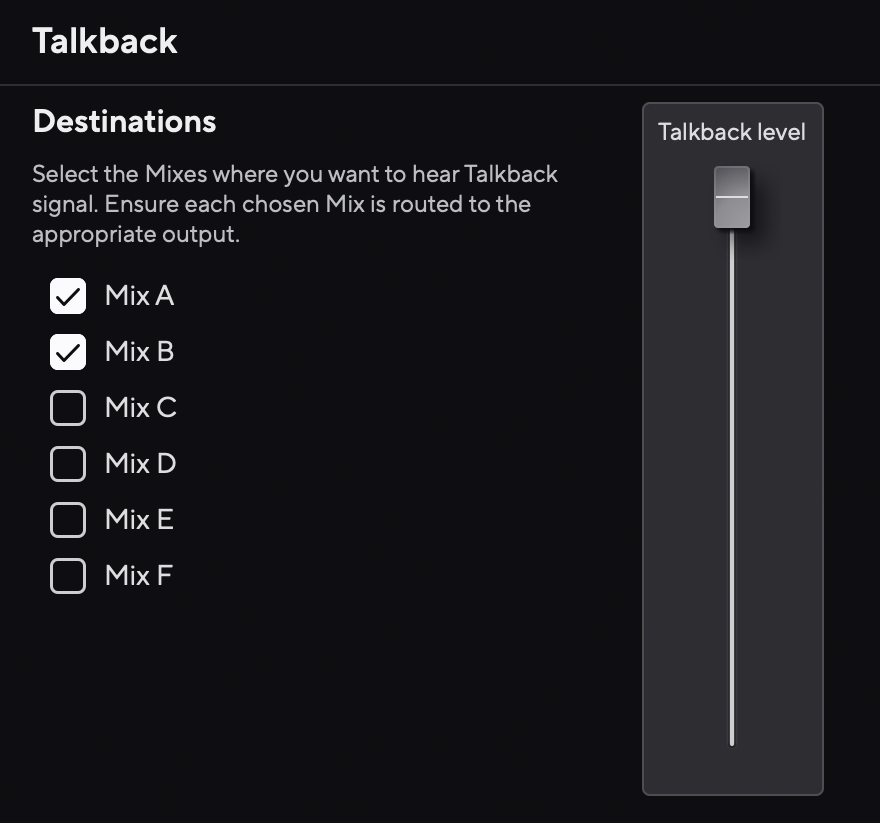

Focusrite Control 2でトークバックの送信先を変更することで、任意のミックスにトークバック信号を送信できます。

デフォルトでは、 Talkボタンは「モーメンタリ」で動作し、ボタンを押している間のみトークバックが有効になります。Focusrite Control 2で設定することで、Talk ボタンの動作をモーメンタリからラッチに切り替えることもできます。ボタンが点灯していれば、トークバックはオンの状態です。

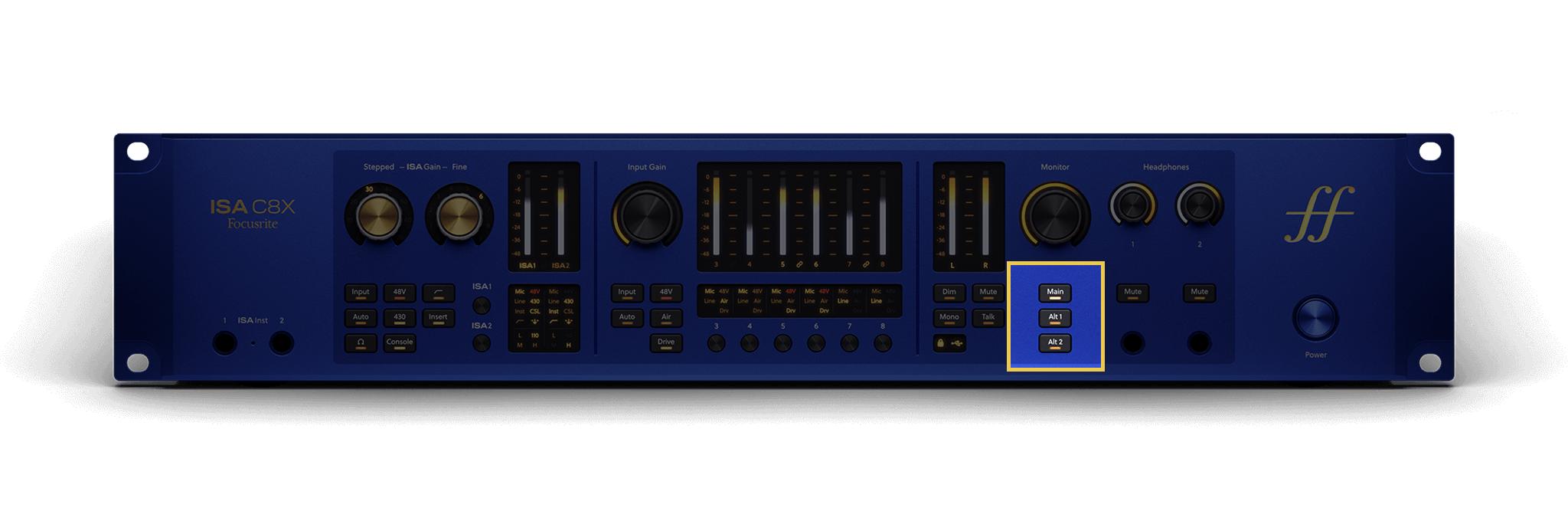

Monitorノブを使用すると、モニタースピーカーから出力される信号レベルを調整できます。Monitorノブは、3つのモニターグループ、Main、Alt 1、Alt 2の出力レベルを調整します。これらはFocusrite Control 2で調整することも可能です。

各モニターグループには、それぞれ任意の出力を割り当てることができ、ボタンを押すだけで異なるモニター構成を簡単に切り替えることができます。

以下のモニターグループを利用できます：

例えば、Mainを5.1サラウンド・システム、Alt 1を出力1-2によるステレオシステム、Alt 2を出力3のみによるセンターモノラル・スピーカーとしてミックスの確認用に設定することができます。

モニターグループの設定は、プリセットとして保存・呼び出しが可能です。

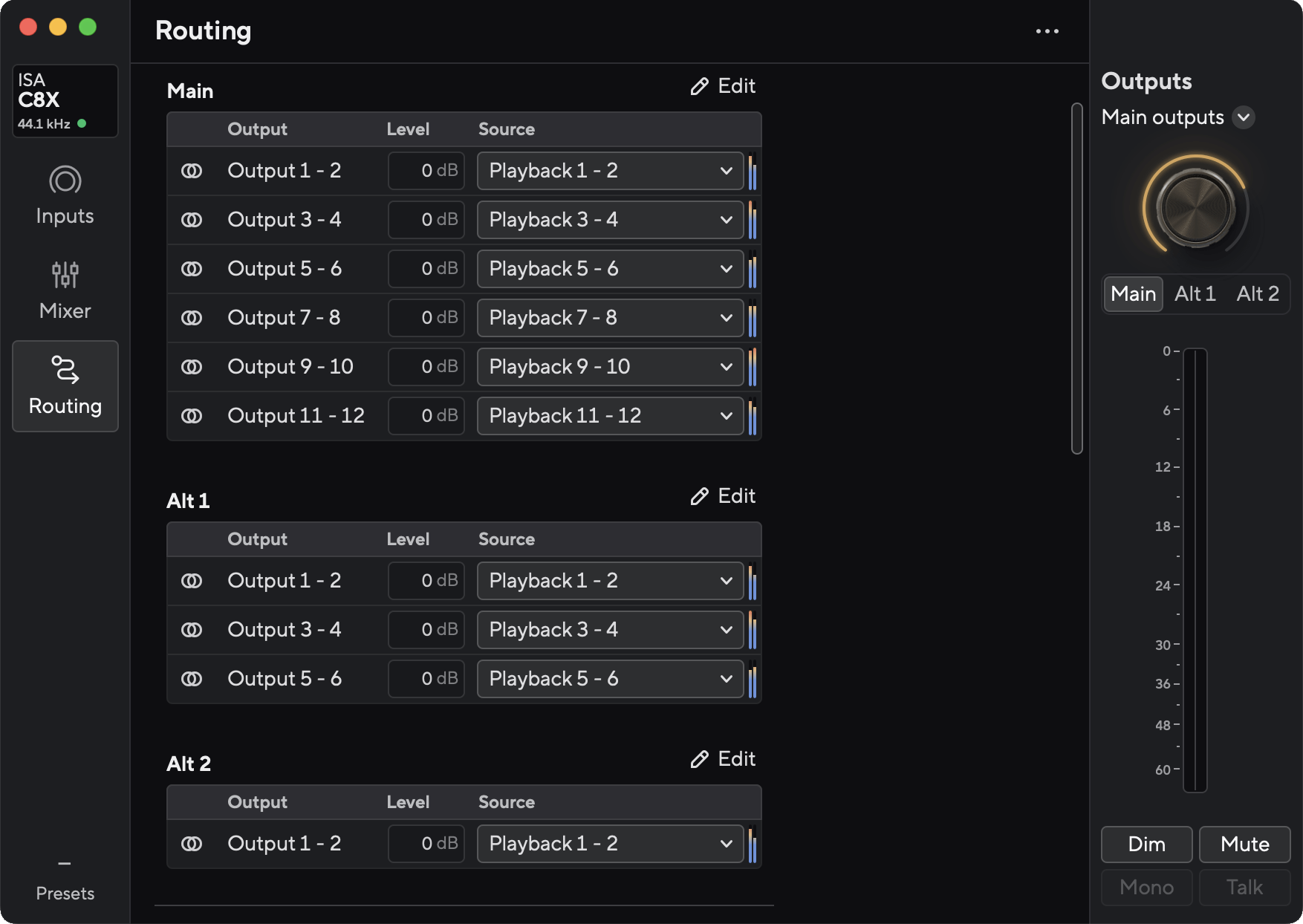

Focusrite Control 2で出力をグループに割り当てる

モニターグループへの出力の割り当ては、Focusrite Control 2のルーティングページで行います。各モニターグループには最大12のアナログ出力を、ステレオペアまたはモノラル出力として追加できます。各出力には個別のソースを割り当てることが可能です。

いずれかのモニターグループに割り当てた出力は、モニター専用として使用されます。これにより、スピーカーへの誤ルーティングを防ぎます。

モニターグループに割り当てていない出力は、ルーティングページで通常どおり使用可能です。

各グループの出力レベルは個別に調整できるため、リスニングポジションにおけるレベルマッチングも可能です。

注記

ADATやS/PDIFなどのデジタル出力をモニターグループに割り当てることはできません。

上の図は、3つのモニターグループの使用例です。Mainに12系統の物理出力が割り当てられ、7.1.4のイマーシブシステムとして12チャンネルの信号がソフトウェアから供給されます。Alt 1は6系統の出力による5.1サラウンド、Alt 2はステレオスピーカーで構成されています。DAWでソフトウェア再生チャンネルを設定することで、異なるリスニング・フォーマットに対応できます。

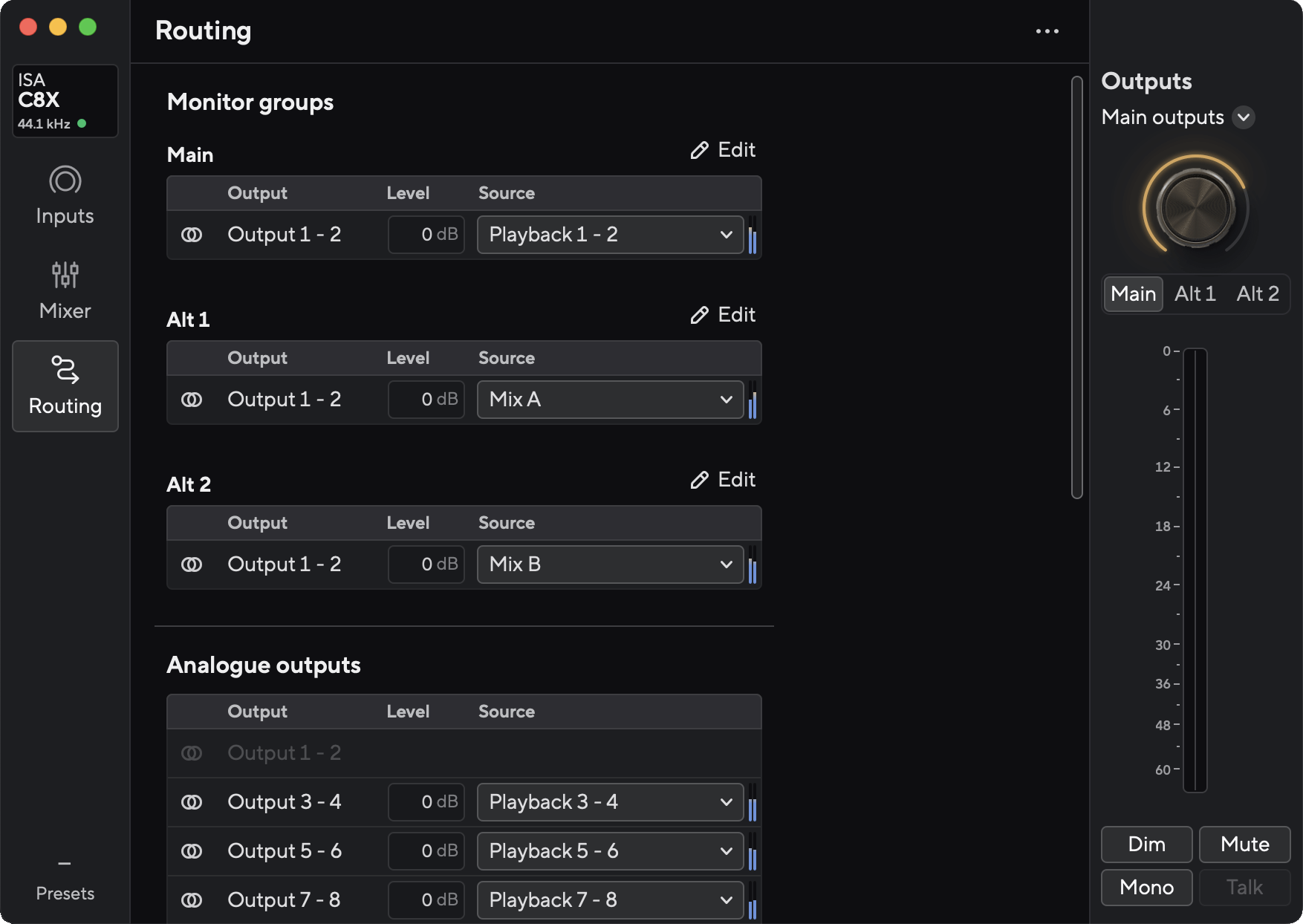

上図の例では、MainおよびAltボタンを使用して、同じ出力から異なるソースを切り替えて出力します。Mainはソフトウェアのステレオ出力、Alt 1はMix A、Alt 2はMix Bがソースに設定されています。各ボタンを押すことでスピーカーから異なるミックスを素早く切り替えて出力することが可能になります。例えば、ハードウェア入力を含むミックスを割り当てることで、ソフトウェア再生と同時に入力信号をダイレクトモニタリングすることがボタン一つで可能になります。

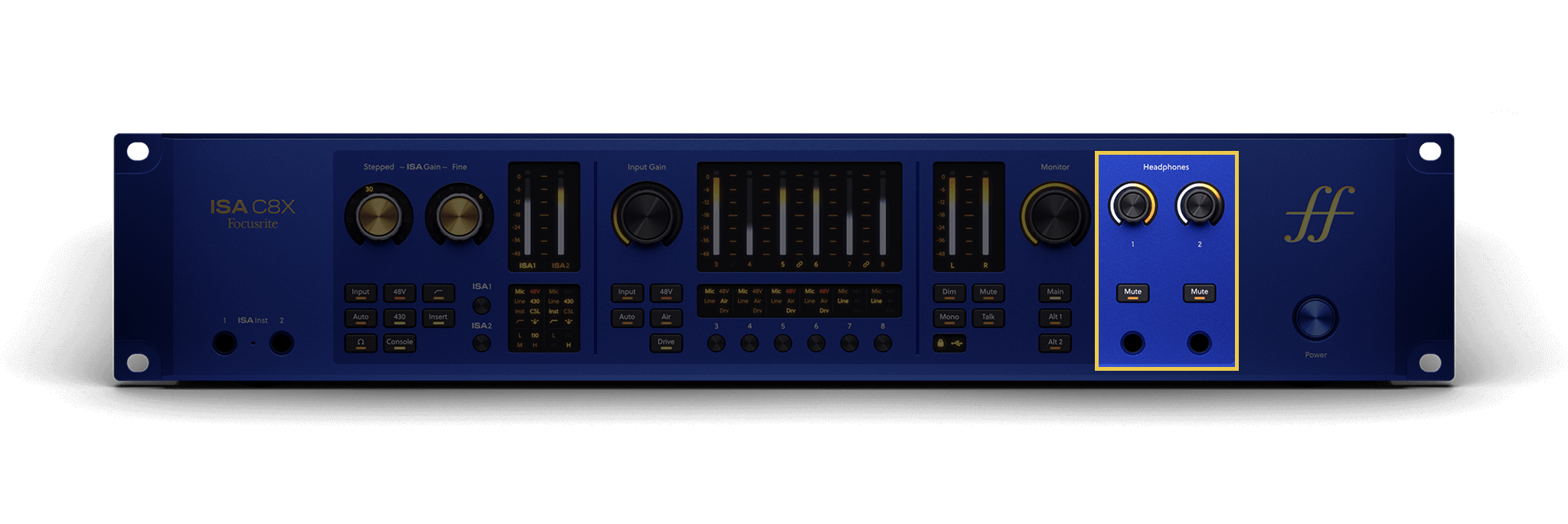

ISA C8Xは、2つのヘッドフォン出力を備えます。いずれの出力も他のアナログ出力から完全に独立しており、それぞれ個別のミックスを出力可能です。

ヘッドフォン出力には6.35mm（1/4インチ）TRSジャックを接続できます。多くのヘッドフォンで使用されている3.5mm TRSジャックをISA C8Xに接続する場合は、TRS 6.35mm - 3.5mm変換アダプターを使用してください。

ヘッドフォン出力レベルは、ヘッドフォン出力コネクタ上部のノブで調整できます。

ヘッドフォン出力ノブの周囲には、ハロメーターが搭載されています。時計回りに青～オレンジ色に点灯し、ヘッドフォン出力レベルを表示します。メーターはプリフェーダーで表示されるため、ヘッドフォン出力ノブはハロメーターに反映されません。

ヘッドフォン・レベルは、ヘッドフォン出力ノブまたはFocusrite Control 2で変更できます。

ヘッドフォン出力ノブ下部には、フロントパネルからヘッドフォン出力をすばやくミュートできる2つのMuteボタンが配置されています。

超低ノイズ入力チャンネル3～8は、マイクとラインレベルの入力タイプに対応し、いずれかを選択できます。

使用する入力は、フロントパネルのInputボタンで選択できます。XLR入力と6.35mm入力にソース機器を接続したまま切り替えることが可能です。

ISA入力（入力1～2）は、入力タイプをマイク、ライン、楽器入力から選択できます。

ISA入力は切り替え可能なインサートパスを備え、リアパネルのSendおよびReturn 6.35mmジャックを介してアウトボード機器とインサート接続できます。

使用する入力は、フロントパネルのInputボタンで選択できます。XLR入力と6.35mm入力にソース機器を接続したまま切り替えることが可能です。

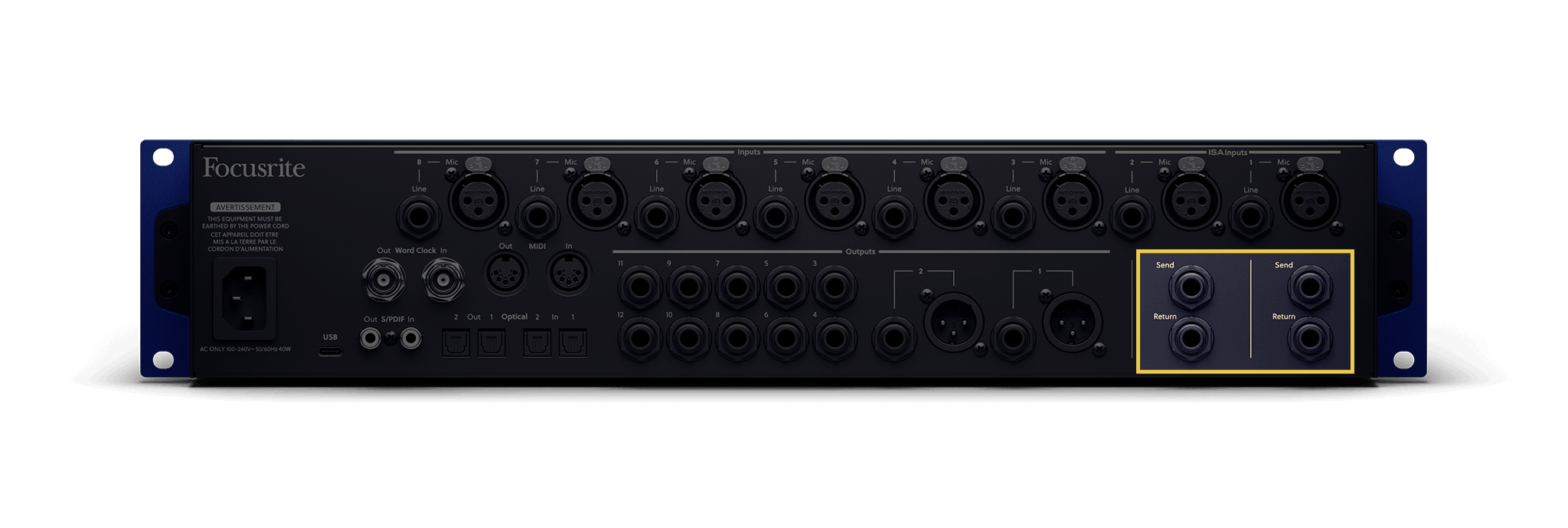

ISAチャンネルSendおよびReturn（インサート）

ISAチャンネルは、Send および Returnソケットによるバランス・インサートポイントを入力毎に備えており、入力信号がコンバーターに到達する前段に外部プロセッサーやアウトボード機器（EQ、コンプレッサー、ゲート、マルチエフェクト、アンプシミュレーターなど）をインサート接続できます。

ISAチャンネルで外部プロセッサーをインサート接続するには：

1. C8XのSend 出力を外部プロセッサーの入力に接続します。

2. 外部プロセッサーの出力をC8XのReturn入力に接続します。

3. Insertボタンを押すと、インサート接続が有効になります。

Sendから出力される信号は、インピーダンス設定、ハイパスフィルター、430 Airの後段、Consoleの前段の信号となります。Send出力は、常にアクティブです。

Returnに入力された信号を有効にするには、フロントパネル、またはFocusrite Control 2のInsertボタンを押します。

アウトボードを使用する際のヒント

• チャンネルメーターを見ながら、Return信号のレベルがSend信号のレベルと同じになるように外部プロセッサーの入出力レベルを調整してください。これによりオーバーロードを防ぐことができます。

• ディレイやリバーブなどの時間変化を扱うエフェクトも使用できますが、通常これらのエフェクトはパラレルプロセッシングで元の信号に追加して使用します。

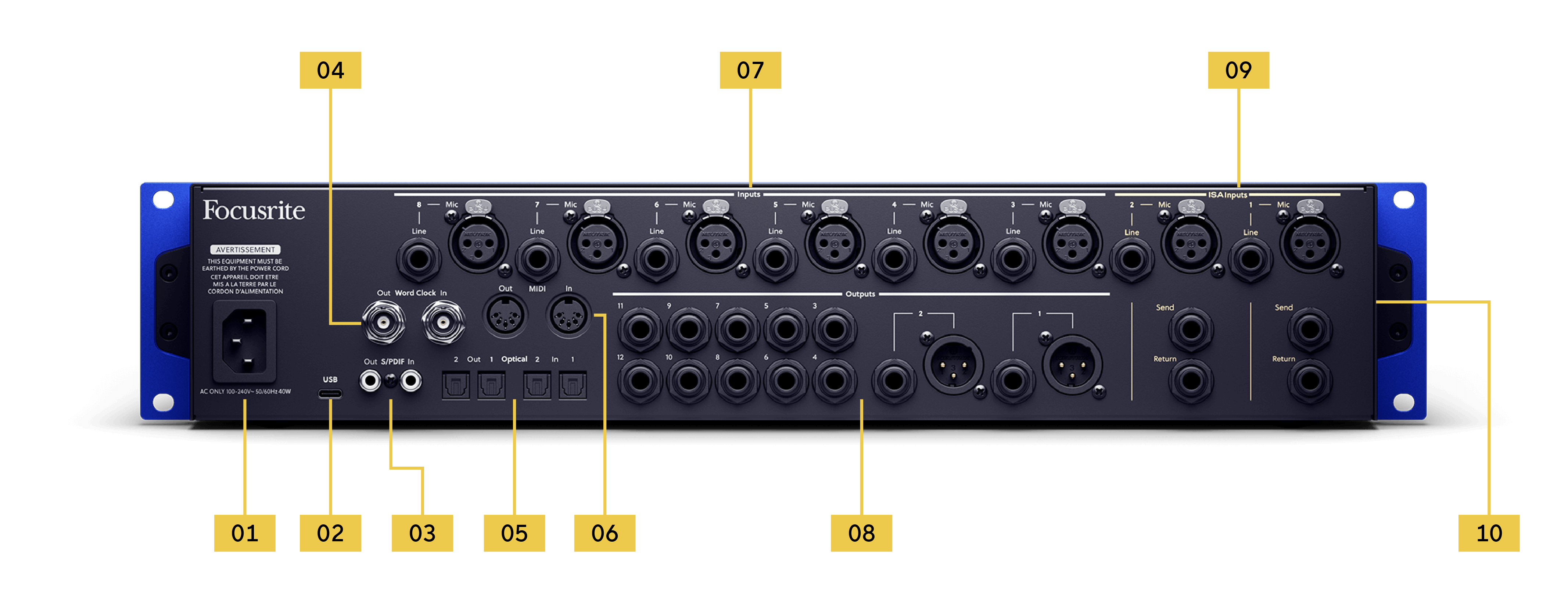

出力1および2は、6.35mm（1/4インチ）バランスジャックまたはバランスXLR出力として使用できます。

その他の仕様は出力3～12と同じです。

出力3～12は、6.35mm（1/4インチ）TRSジャックコネクタを備えます。

これらの出力は、DAWからミキサーやアウトボード機器へ信号を送信したり、追加のモニター出力として使用できます。

これらの出力をモニターに接続する場合は、Monitorノブに割り当ててサラウンドやイマーシブシステムのレベル調整を行ったり、Altモニターグループとして設定して複数の構成を使い分けることが可能です。詳細は、Focusrite Control 2で出力をグループに割り当てるをご参照ください。
