入門 RedNet A16R MkII

フォーカスライトをお買い上げいただきありがとうございます RedNet A16R MkII。

RedNet A16R MkII 1Uサイズの19インチラックマウントインターフェースで、16チャンネルのAD/DAコンバータと1ペアのAES3を搭載し、Danteオーディオ・オーバー・IPネットワークに対応しています。動作レベルは18dBuと24dBuの間で切り替え可能で、各入出力チャンネルにミュート/ディムおよびレベルコントロールが備わっています。特にツアー、ライブサウンド、放送環境向けに設計されており、ネットワークと電源の冗長性、ラッチングコネクタを備えた堅牢な構造、リモートコントロール、リモートモニタリング機能を搭載しています。

背面パネルに搭載されたデュアルイーサネットコネクタ（プライマリとセカンダリ）により、ネットワーク障害発生時にもセカンダリネットワークへのシームレスな切り替えが可能となり、最大限のネットワーク信頼性を実現します。これらのポートは、スイッチドモードで動作させる際に、追加ユニットをデイジーチェーン接続するためにも使用できます。

背面パネルに独立した入力ソケットを備えた冗長電源（PSU AとPSU B）により、一方の電源を無停電電源装置に接続できます。各PSUの状態は、ネットワーク経由または前面パネルからリモートで監視できます。

RedNet A16R MkII AES3入力ペアにはサンプルレートコンバーター（SRC）が搭載されており、Danteネットワークのサンプルレートやクロックに関係なく、あらゆるAES3ソースで即座に動作させることができます。オーディオインターフェースは、4つの標準8チャンネル（AES59）コンボアナログI/O DB25接続で提供されます。さらに、チャンネル17-18*はAES3チャンネルとして機能します。

BNCコネクタのワードクロック入出力により、Danteネットワークとハウスクロックの同期、または外部機器とDanteネットワークの同期が可能になります。XLR-3入力コネクタからはDARSリファレンス信号も入力できます。

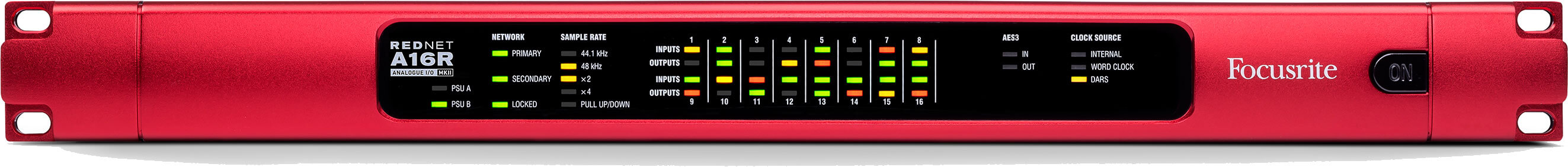

の RedNet A16R MkII 前面パネルには、電源ユニットの状態、ネットワークの状態、サンプリングレート、クロックソース、および入出力両方の信号の有無を確認するためのLEDが配置されています。

本書は、 ユーザーガイドの バージョン 2.0 です。
