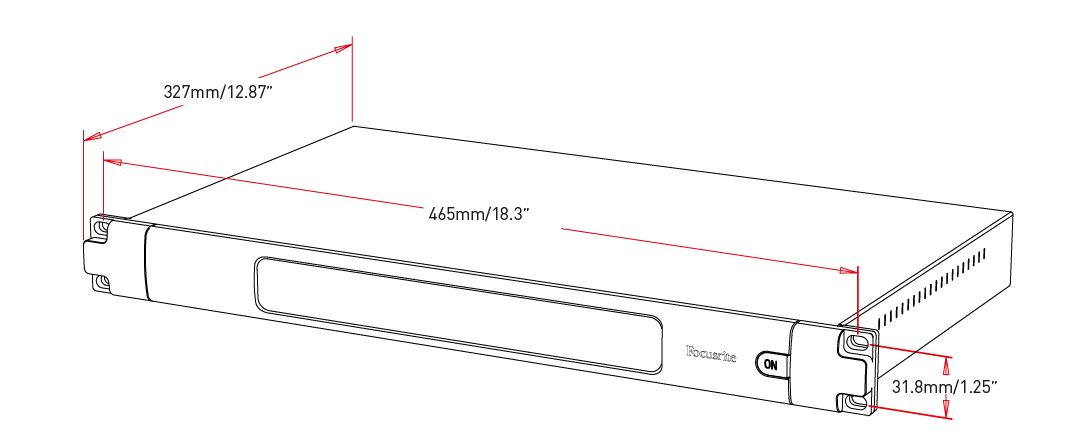

ライン入力 |
すべての測定値は+24 dBuの基準レベル、Rs = 50 Ωで取得されました。 |
|---|---|
|
0 dBFS基準レベル |
+18または+24 dBu(切り替え可能) |
|
レベルトリム範囲 |
ミュート後、-78 dBから0 dBまで1 dBステップで調整(チャンネルごと) |
|
周波数特性 |
20 Hz~20 kHz ± 0.1 dB |
|
THD+N |
<-105 dB (0.00056%) 無補正、20 Hz~20 kHz、-1 dBFS入力 |
|
アイン |
-95 dBu A特性(標準値) |
|
信号対雑音比 |
119 dB A特性(標準値) |
|
コンバーターのダイナミックレンジ |
120 dB A特性(標準)、10 Hz~20 kHz |
|
ライン出力 |
すべての測定値は+24 dBuの基準レベルで取得され、RL = 100 kΩです。 |
|---|---|
|
0 dBFS基準レベル |
+24または+18 dBu切り替え可能 |
|
レベルトリム範囲 |
ミュート後、-78 dBから0 dBまで1 dBステップで調整(チャンネルごと) |
|
周波数特性 |
20 Hz~20 kHz ± 0.1 dB |
|
THD+N |
<-100 dB (0.001%) 無補正、20 Hz ~ 20 kHz、+23 dBu 入力 |
|
信号が存在する場合のノイズ |
-94 dBu A特性(標準値) |
|
ダイナミックレンジ |
118 dB A特性(標準値) |
|
コンバーターのダイナミックレンジ |
120 dB A特性(標準)、10 Hz~20 kHz |
|
クロストーク |
|
|---|---|
|
入力から出力、または入力 |
<-100 dB(無補正)、20 Hz~20 kHz、+23 dBu入力 |
|
出力または入力から出力へ |
<-100 dB(無補正)、20 Hz~20 kHz;-1 dBFS入力 |
|
入力サンプルレートコンバーター |
|
|---|---|
|
サンプルレート範囲 |
32~216kHz |
|
ゲイン誤差 |
-0.3 dB |
|
ダイナミックレンジ |
138 dB以上 |
|
THD+N |
< -130 dB (0.00003%) |
|
遅延 |
11~45サンプル(ネットワークおよび入力サンプルレートに依存) |
|
デジタルパフォーマンス |
|
|---|---|
|
対応サンプルレート |
44.1 / 48 / 88.2 / 96 / 176.4 / 192 kHz (-4% / -0.1% / +0.1% / +4.167%) (24ビット) |
|
クロックソース |
内部、ワードクロック、DARS、またはDante Network Leaderから |
|
外部ワードクロック範囲 |
公称サンプル率 ±7.5% |
|
背面パネルの接続 |
|
|---|---|
|
アナログオーディオ |
|
|
チャンネル数 |
16チャンネルの入出力 |
|
入出力 |
DB25メス型コネクタ×4(AES59/Tascamアナログ対応) |
|
AES3 |
|
|
チャンネル数 |
2チャンネルの入出力 |
|
代替入力(オプションのDARS) |
XLR-3メス端子×1 [アナログ入力チャンネル15および16と4倍レートで切り替え可能] |
|
代替出力 |
XLR-3オス端子×1 [アナログ出力チャンネル15および16のクワッドレートでの複製] |
|
ワード・クロック |
|
|
入力 |
BNC 75Ωポート×1(終端抵抗切替可能) |
|
出力 |
BNC 75Ωポート×1 |
|
電源ユニットとネットワーク |
|
|
電源ユニット |
IEC入力端子×2(固定クリップ付き) |
|
ネットワーク |
etherCON NE8FBH 2個。標準のRJ45コネクタにも対応(堅牢なetherCON NE8MC*に対応 - Cat 6ケーブルコネクタNE8MC6-MOおよびNKE65*ケーブルとは接続できません)。 |
|
フロントパネルインジケーター |
|
|---|---|
|
一次電源ユニット(A) |
緑色LED。AC入力が印加され、すべてのDC出力が存在する場合に点灯します。 |
|
プライマリ電源ユニット(B) |
緑色LED。AC入力が印加され、すべてのDC出力が存在する場合に点灯します。 |
|
主要ネットワーク |
緑色のLED。冗長モードの場合、プライマリポートにネットワーク接続が存在することを示します。スイッチドモードの場合、プライマリまたはセカンダリネットワークポートのいずれかで有効なネットワーク接続が存在すると、このLEDが点灯します。 |
|
二次ネットワーク |
緑色LED。冗長モード時にセカンダリポートにネットワーク接続が存在することを示します。スイッチモードでは使用されません。 |
|
ネットワークロック |
緑色LED。ユニットがネットワークフォロワーの場合、有効なネットワークロックを示します。ネットワークリーダーの場合、ユニットが指定されたクロックソースにロックされていることを示します。 |
|
サンプルレート |
オレンジ色のLEDは、44.1kHz、48kHz、x2、x4の各周波数ごとに点灯します。 |
|
引き上げる/引き下げる |
オレンジ色のLED。ユニットがDanteプルアップ/ダウンドメインで動作するように設定されていることを示します。 |
|
チャネル信号レベル |
16個の入力および16個の出力の3状態信号レベルLED:緑(>-42dB)、オレンジ(>-6dB)、赤(0dB)。 |
|
AES3 |
緑色LED:入力信号および出力信号の有無を示すインジケーター。-127 dBFS以上で点灯します。 |
|
クロックソース |
各項目のオレンジ色LED:内部、ワードクロック、DARS |
|
ネットワークモード |
|
|---|---|
|
重複 |
ユニットが2つの独立したネットワークに接続できるようにする |
|
切り替えました |
両方のポートを内蔵ネットワークスイッチに接続することで、デバイスのデイジーチェーン接続が可能になります。 |
|
力 |
|
|---|---|
|
電源ユニット |
内蔵型×2、100~240V、50/60Hz、消費電力30W |
|
環境 |
最大周囲動作温度50℃。2段階ファン補助による冷却。 |
