RedNet A16R MkII インストールガイド

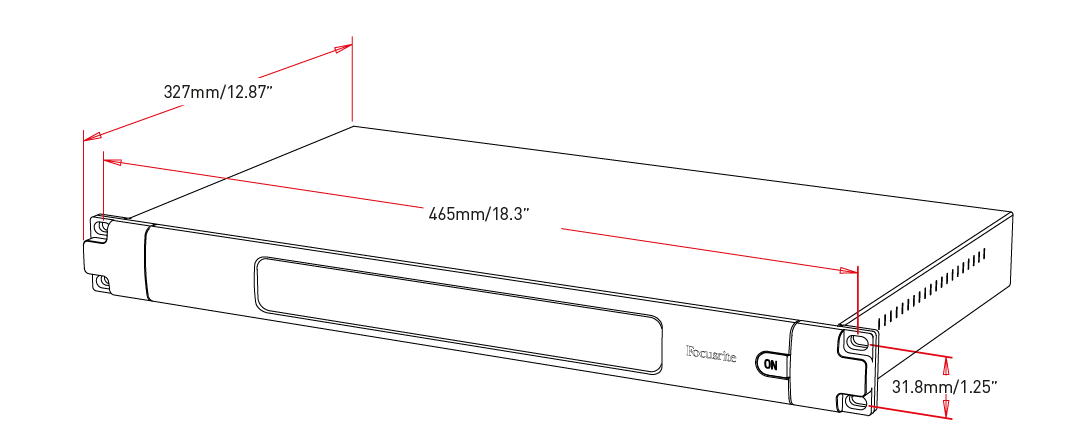

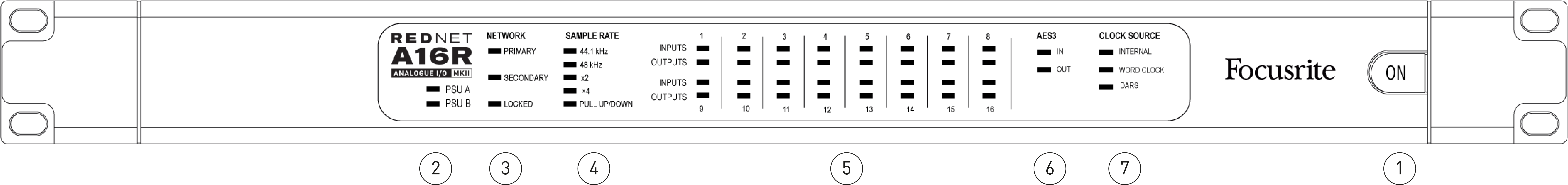

AC電源スイッチ

電力指標：

両方の電源が正常に動作し、交流入力がある場合、電源ユニットAがデフォルトの電源となります。

RedNet ネットワークステータスインジケーター：

RedNet サンプルレート指標

5つのオレンジ色のインジケーター： 44.1kHz、 48kHz、 x2 （44.1または48の倍数） x4 （44.1または48の倍数）およびサンプルレート 上下に引っ張るこれらのインジケーターは、個別に、または組み合わせて点灯し、使用されているサンプリングレートを示します。たとえば、96kHzのプルアップ/ダウン設定の場合、48kHz、x2、およびプルアップ/ダウンのインジケーターが点灯します。

信号レベルインジケーター：

AES3信号存在インジケーター

緑色のLEDは、AES3信号が存在するかどうかを示します。 で ネットワークへ、そして 外 ネットワークから発信され、それぞれ-126dBFSで点灯する。

クロックソース

オレンジ色のインジケーターが3つ： 内部、 ワードクロック （BNC入力） DARS （XLR-3入力）。点灯している方が、使用されているクロック基準を示します。入力クロックソースが無効な場合、「Locked」インジケーターが点滅し、ユニットが内部クロックを使用するように切り替わったことを示します。

デバイスがDanteフォロワーとして動作している場合、どのインジケーターも点灯しません。

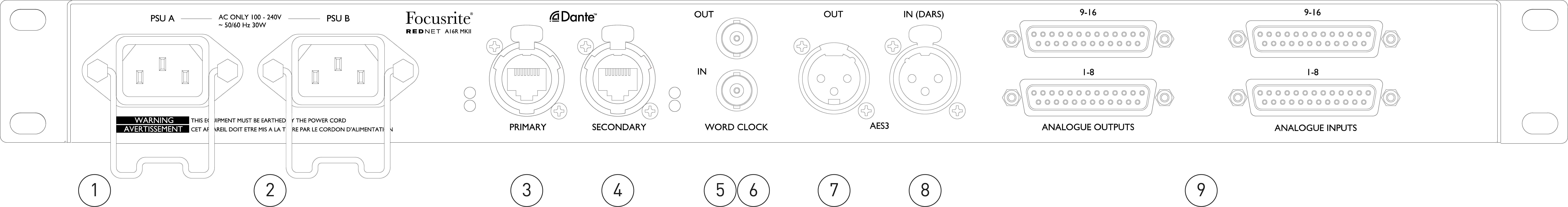

IEC電源入力A

AC 電源用の標準 IEC レセプタクル。 RedNet A16R MkII 「ユニバーサル」PSU を搭載しており、100 ～ 240 V AC の任意の電源電圧で動作できます。

IEC電源入力B

バックアップ電源用の入力コネクタ。電源装置Bは待機状態ですが、電源装置Aに故障が発生した場合、または主電源が供給されなくなった場合は、自動的に電源を引き継ぎます。

無停電電源装置（UPS）が利用可能な場合は、それを入力Bに接続することをお勧めします。

プライマリネットワークポート

Danteネットワーク用のRJ45 etherCONコネクタ。接続には標準のCat 5eまたはCat 6ネットワークケーブルを使用します。 RedNet A16R MkII イーサネットネットワークスイッチに接続します。各ネットワークソケットの隣にはLEDがあり、ネットワーク接続が正常であることとネットワークアクティビティを示すために点灯します。

セカンダリネットワークポート

2つの独立したイーサネットリンクを使用するセカンダリDanteネットワーク接続（冗長モード）、またはプライマリネットワーク上の統合ネットワークスイッチの追加ポート（スイッチモード）。

ワードクロックアウト

選択したシステムクロック基準を出力します（基本レートまたはネットワークレートを切り替えることができます）。

出勤

ワードクロックを格納するためのDanteネットワークの同期を可能にする。

AES3出力

オーディオチャンネルペア17-18の常時AES3出力。

4倍サンプリングレートで動作する場合、チャンネル17-18はチャンネル15-16の複製となります。出力は、AES3モードまたはアナログモードのいずれで動作している場合でも常に利用可能です。

AES3入力

チャンネル17～18用のAES3ソース。AES3またはDARS（デジタルオーディオ基準信号 - AES11に準拠したAES3分散クロック）のいずれかを入力としてクロックソースとしても使用可能。ソフトウェアで選択可能。

DB25アナログコネクタ

DB25メス型コネクタによるアナログ入出力。コネクタあたり8チャンネル。AES59アナログ規格（タスカム規格とも呼ばれる）に準拠した配線。
