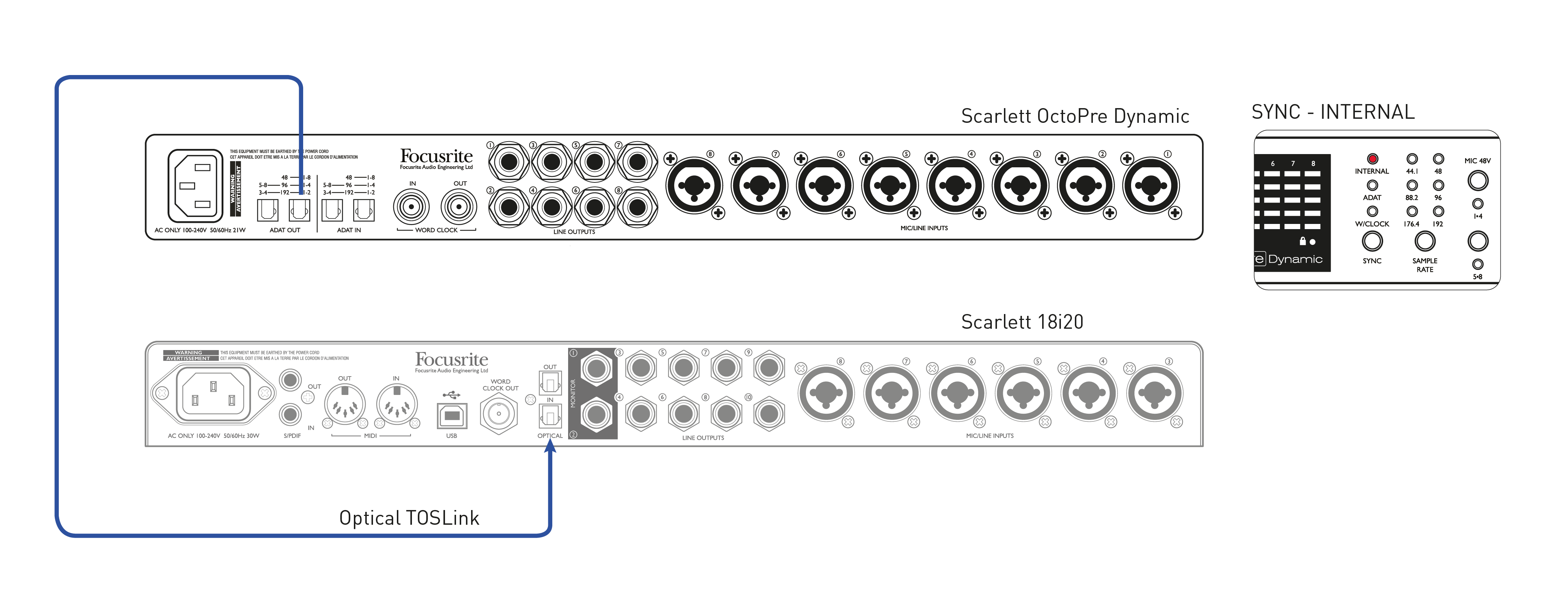

여기 ADAT OUT 에 OctoPre 연결되어 있습니다 광학 입력 Scarlett 18i20 오디오 인터페이스에 광 케이블 하나만 연결했습니다. 두 장치 모두 44.1kHz 샘플 레이트로 작동합니다. OctoPre'의 클록 소스는 INTERNAL로 설정되어 있으며, 18i20은 클록 소스가 ADAT(Focusrite Control을 통해)로 설정되어 동기화됩니다.
예를 들어, 이 설정을 사용하면 최대 16개의 마이크 또는 라인 소스를 DAW에서 동시에 녹음할 수 있으므로 라이브 밴드 녹음에 이상적입니다. 8개의 소스( OctoPre) 필요한 경우 내부 역학의 이점을 활용할 수 있으며 신호의 동적 범위를 제어하기 위해 압축을 적용할 수 있습니다.

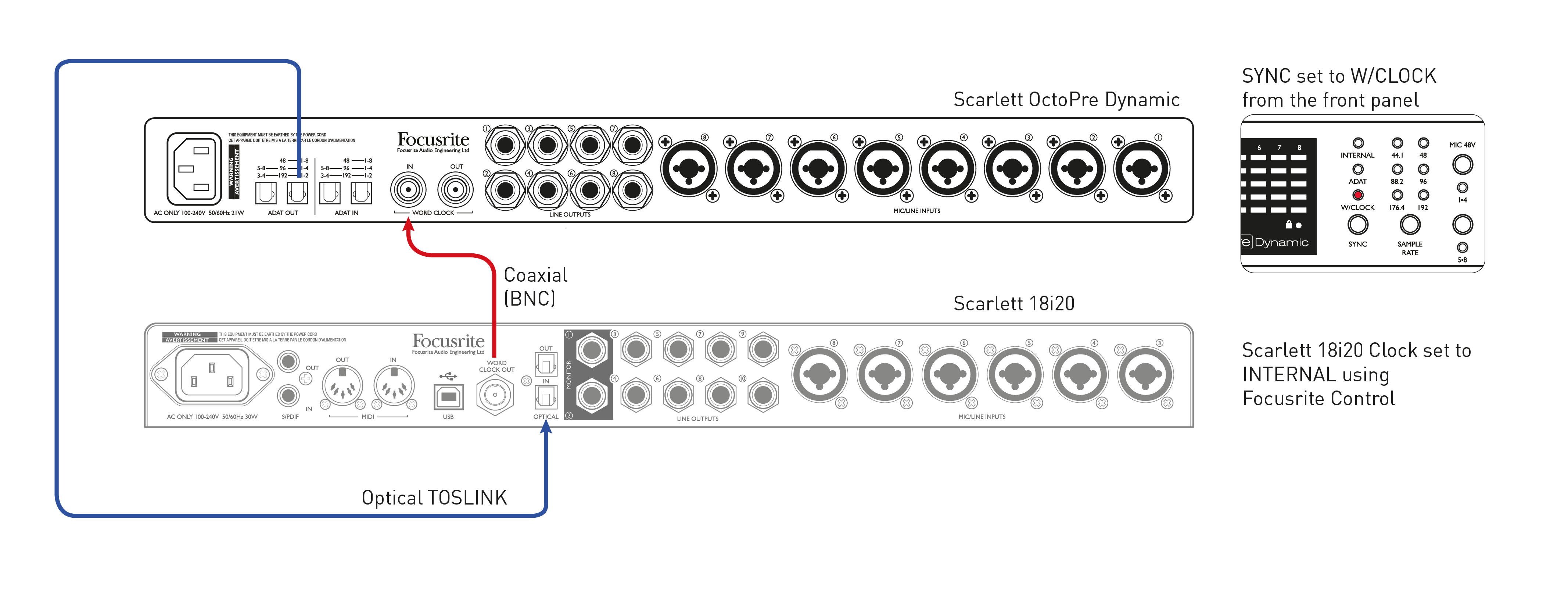

여기 ADAT OUT 에 OctoPre 연결되어 있습니다 광학 입력 Scarlett 18i20 오디오 인터페이스에 광 케이블 하나만 연결했습니다. 두 장치 모두 44.1kHz 샘플 레이트로 작동합니다. OctoPre'에스 워드 클록 인 입력이 연결되었습니다 워드 클록 아웃 BNC 케이블을 사용하여 Scarlett 18i20에 OctoPre의 클럭 소스는 W/CLOCK으로 설정되어 있습니다. 18i20의 클럭 소스는 INTERNAL(Focusrite Control을 통해)로 설정되어 있어 싱크 리더 역할을 합니다.

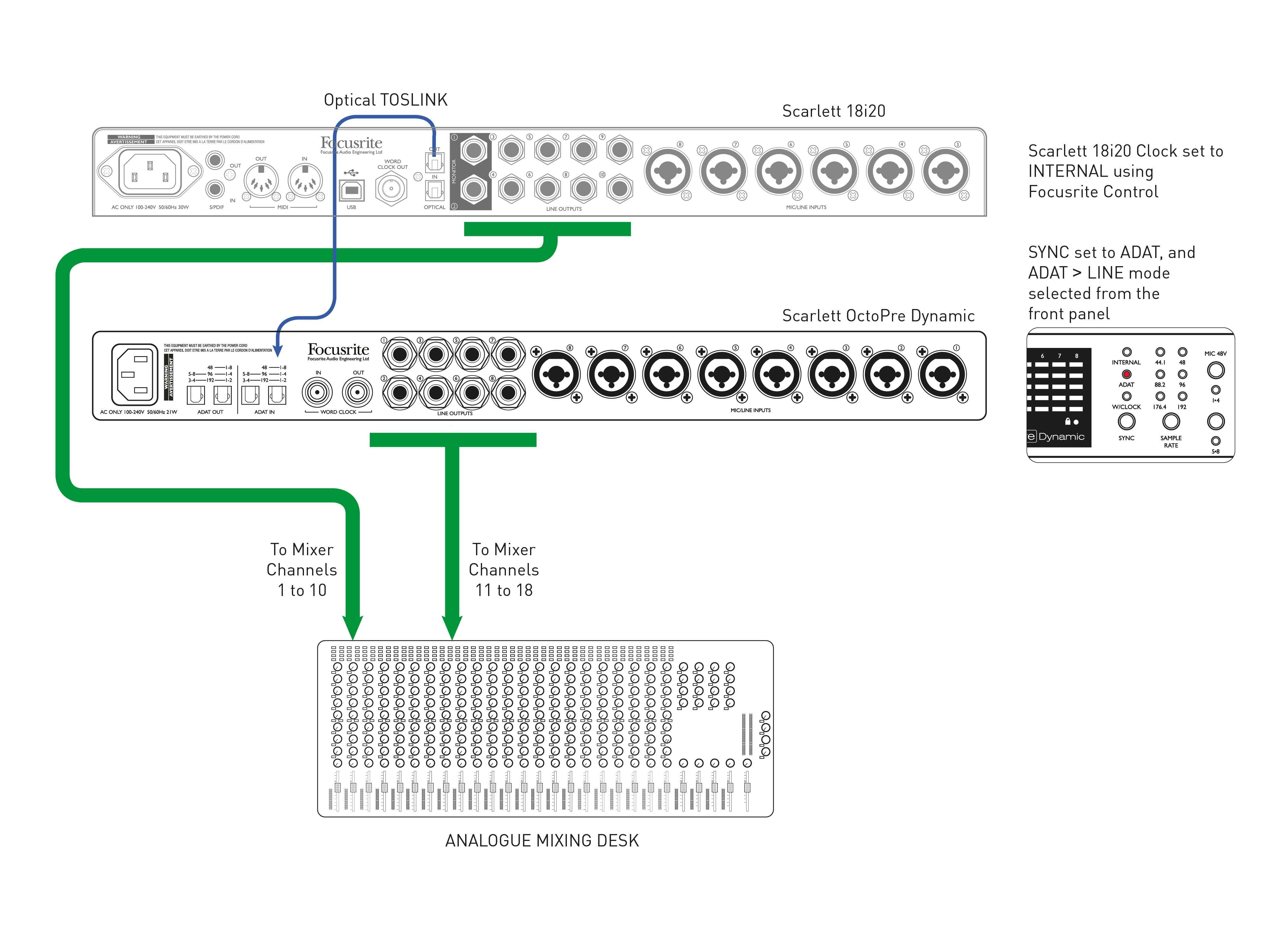

이 예제는 믹스다운을 위해 아날로그 믹싱 데스크에 더 많은 DAW 트랙을 연결하는 방법을 보여줍니다. Scarlett 18i20 인터페이스의 10개 아날로그 출력은 데스크 채널 1~10에 연결됩니다. 광학 출력 포트가 연결되어 있습니다 ADAT IN 항구 OctoPre ADAT > LINE 모드가 선택된 경우. OctoPre'에스 라인 출력 그러면 데스크의 11~18번 채널에 연결됩니다.
이 상황에서는 일반적으로 Scarlett 18i20이 동기 리더 역할을 하므로, 클럭 소스는 Focusrite Control을 통해 INTERNAL로 설정됩니다. OctoPre ADAT로 설정되어 있으므로 ADAT 광 연결을 통해 18i20과 동기화됩니다.
위의 채널 수는 44.1/48kHz 샘플 속도에 적용 가능합니다. 4개의 오디오 채널이 18i20에서 전송될 수 있습니다. OctoPre 88.2/96kHz에서.

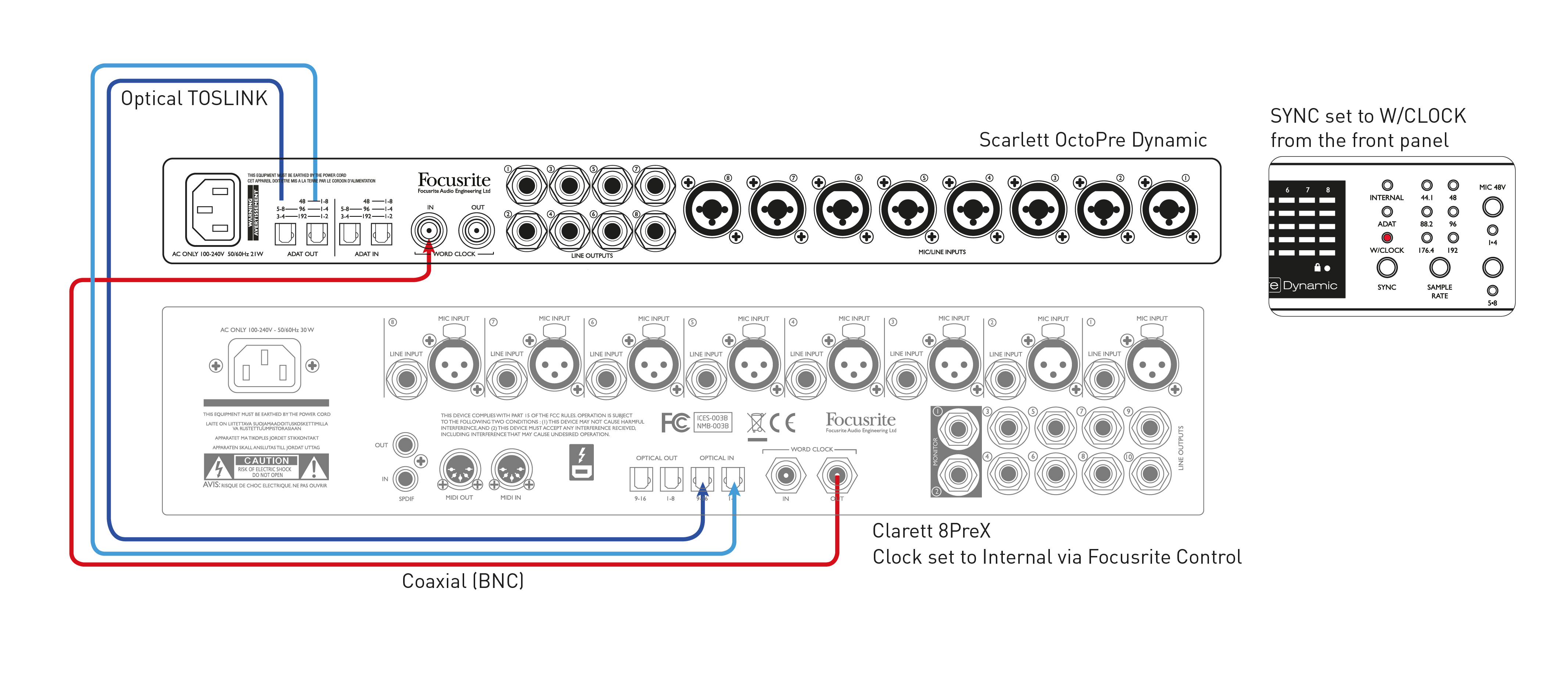

이 예제는 예제 2와 유사한 설정을 보여주지만, Focusrite Clarett 8PreX를 사용하면 96kHz의 샘플 레이트로 작동할 수 있습니다("SMUX-II" 모드). 두 장치 모두 96kHz로 설정해야 하며, 각각 4개의 오디오 채널을 전송하는 두 개의 광 케이블을 사용합니다. Clarett 8PreX가 동기 리더입니다.
이 설정은 192kHz 샘플 속도("SMUX-IV" 모드)에도 적용 가능하며, 각 광 케이블은 두 개의 오디오 채널을 전송합니다.

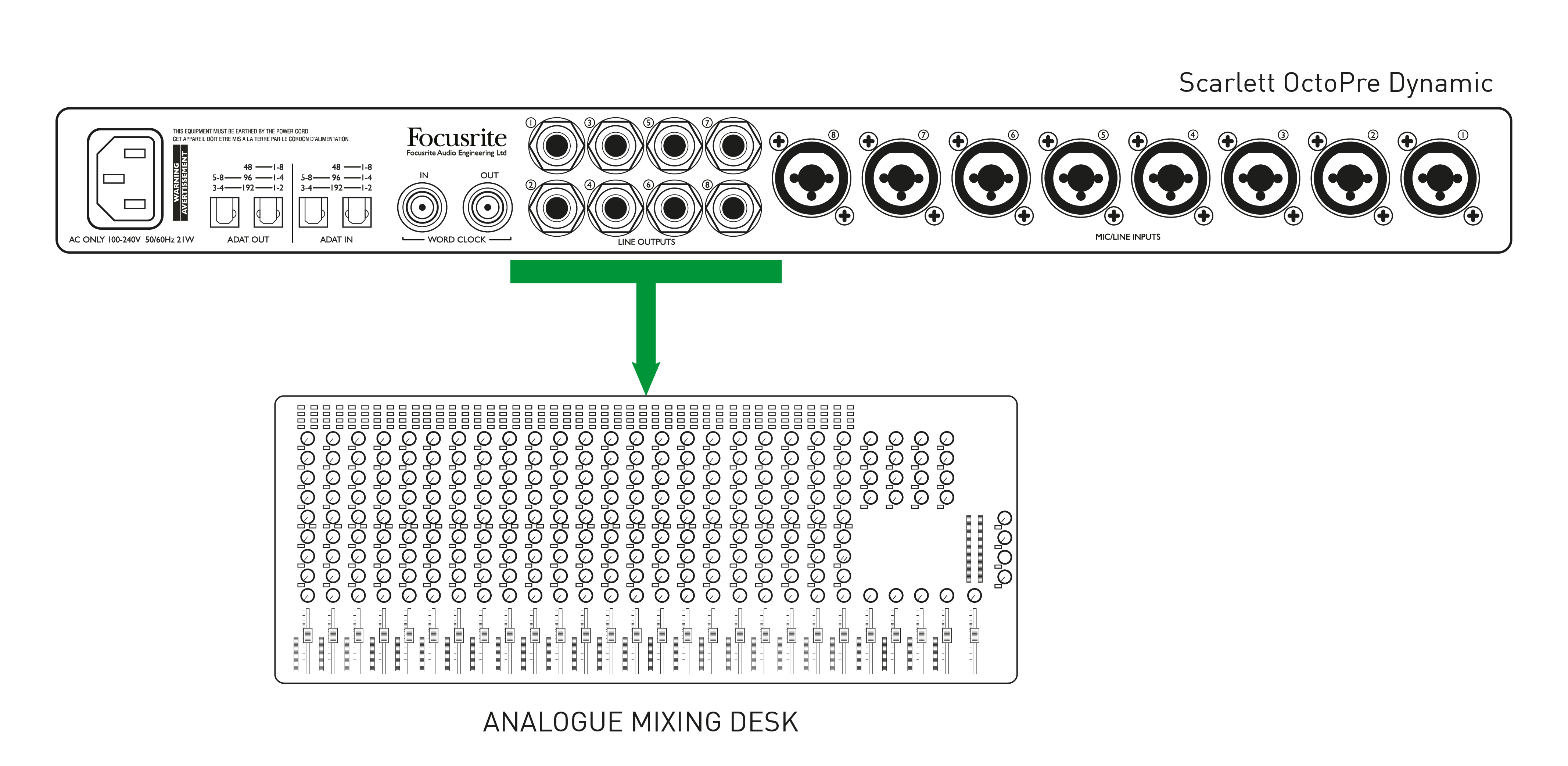

이 설정은 다음을 사용합니다. OctoPre아날로그 믹싱 데스크에 고품질 "프런트 엔드"를 제공하기 위해 마이크 프리앰프와 컴프레서를 사용합니다. 미리 제작된 룸을 사용하여 OctoPre'에스 라인 출력 믹싱 데스크의 8개 라인 입력에 소켓을 연결합니다. 한쪽 끝에는 8개의 ¼인치 TRS 잭이 필요하고, 다른 쪽 끝에는 데스크의 라인 입력에 맞는 8개의 커넥터가 필요합니다. 데스크의 라인 입력이 언밸런스드인 경우, TS 잭이 있는 룸(loom)을 사용합니다. OctoPre 끝이 적합할 것입니다.
이 설정은 또한 다음을 사용하는 데 적합합니다. OctoPre 모든 유형의 8채널 아날로그 장치의 입력 단계로 사용됩니다.

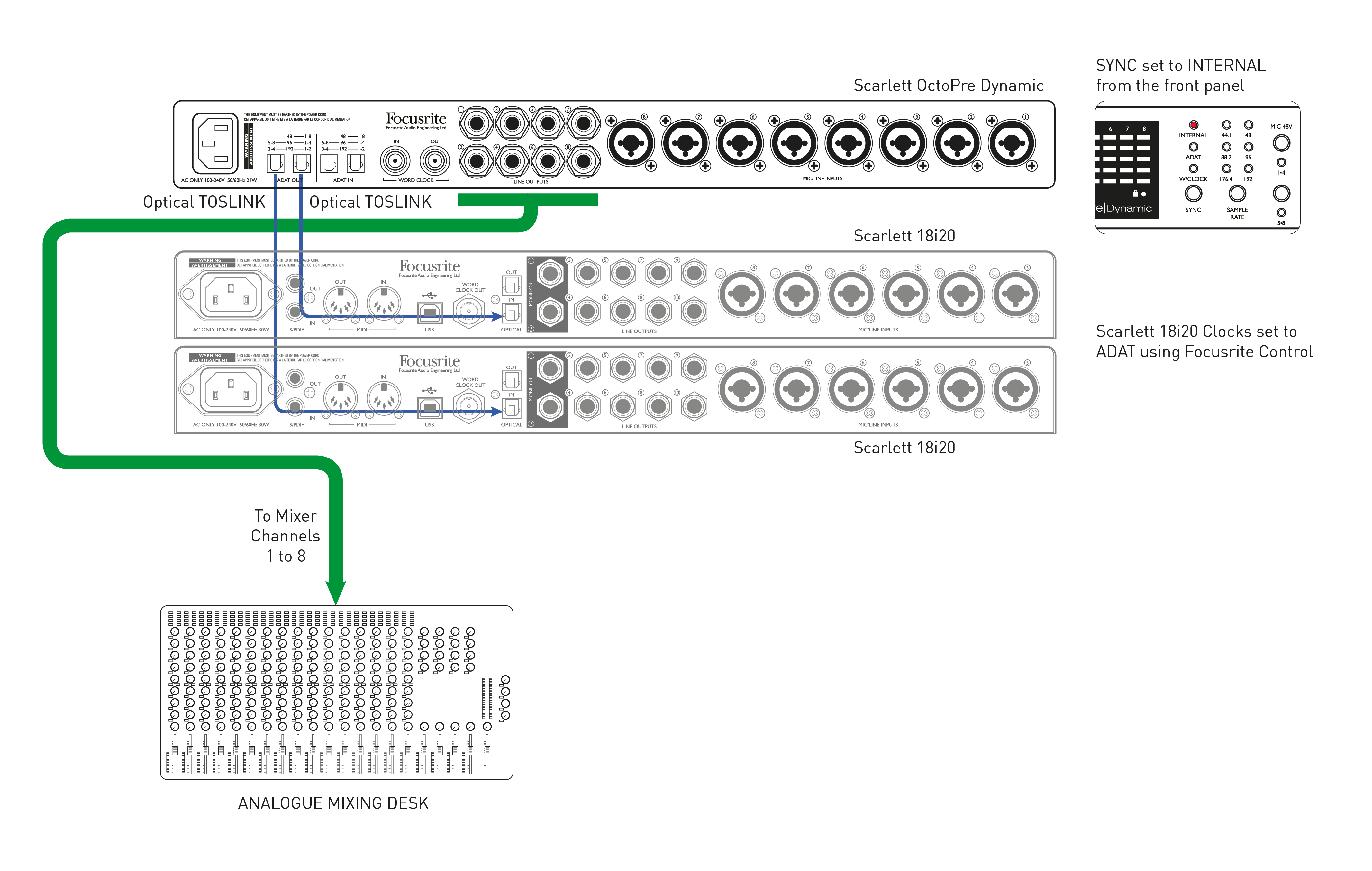

이 예제는 예제 5의 설정을 확장하여 보조 백업 여부와 관계없이 동시 디지털 녹음을 추가하는 방법을 보여줍니다.
왜냐하면 OctoPre'에스 ADAT OUT 포트는 항상 활성화되어 있으므로 ADAT 인터페이스를 통해 DAW(또는 다른 녹음 장치)에서 연주를 녹음할 수 있습니다. 예시에서는 Scarlett 18i20 두 대를 보여줍니다. ADAT IN 각각의 포트는 두 개에 연결됩니다. ADAT OUT OctoPre 포트를 사용하여 첫 번째 포트에서 8트랙 녹음을 제공하고 두 번째 포트에서 동시에 8트랙 백업을 제공하며, 샘플 속도는 44.1kHz 또는 48kHz입니다.
각 Scarlett 18i20은 DAW에 4개의 채널을 제공하지만, 88.2kHz 또는 96kHz에서는 8트랙 녹음이 여전히 가능합니다. 백업은 불가능합니다.
