소개 Scarlett OctoPre Dynamic

업데이트 시간

구매해주셔서 감사합니다 Scarlett OctoPre Dynamic고품질 Focusrite 아날로그 프리앰프를 통합한 8채널 마이크 프리 확장 장치입니다.

그만큼 OctoPre 풍부한 게인을 갖춘 자연스러운 사운드와 저잡음 프리앰프 8개, 라인 입력 8개, 높은 헤드룸의 악기 입력 2개, 그리고 ADAT 포맷으로 변환되는 고품질 디지털 변환 기능까지 갖추고 있습니다. 이제 ADAT I/O를 지원하는 모든 인터페이스에 Focusrite 고품질 마이크 프리앰프와 변환 기능을 추가하여 스튜디오 장비나 라이브 장비를 확장할 수 있습니다.

그만큼 OctoPre 디지털 및 아날로그 출력이 모두 있습니다. 듀얼 ADAT 광 포트 외에도 각 채널에서 균형 잡힌 라인 출력을 제공하여 모든 아날로그 장치에 직접 연결할 수 있습니다.

이 사용자 가이드는 하드웨어에 대한 자세한 설명을 제공하여 제품의 작동 기능을 완벽하게 이해하는 데 도움을 드립니다. 전문 오디오를 처음 접하는 분이든, 경험이 풍부한 사용자든, 이 가이드를 충분히 숙지하여 제품의 모든 기능을 충분히 이해하시기 바랍니다. OctoPre 제공해야 합니다.

사용자 가이드 섹션에 필요한 정보가 제공되지 않으면 반드시 참조하십시오. support.focusrite.com여기에는 일반적인 기술 지원 질문에 대한 포괄적인 답변이 포함되어 있습니다.

참고

이 사용자 가이드를 PDF 형식으로 다운로드하려면 다음으로 이동하세요: downloads.focusrite.com .

이것은 버전 1.0 의 Scarlett OctoPre Dynamic 사용자 가이드.


특징

그만큼 OctoPre 마이크, 라인, 악기 입력 신호에 사용할 수 있는 8채널 프리앰프입니다. 입력 신호를 최대 192kHz의 샘플 레이트로 24비트 다채널 디지털 오디오로 변환합니다. 디지털 출력은 광 TOSLINK 커넥터를 통해 ADAT 형식으로 제공되며, 광 케이블을 사용하여 스튜디오 녹음 시스템의 ADAT 입력이나 기타 ADAT 지원 인터페이스로 쉽게 연결할 수 있습니다. 44.1, 48, 88.2 또는 96kHz 샘플 레이트로 8채널 오디오를 송수신하거나 176.4 또는 192kHz 샘플 레이트로 4채널 오디오를 송수신할 수 있습니다. 물론, 연결된 인터페이스가 사용 중인 샘플 레이트에서 동일한 수의 채널을 처리할 수 있어야 합니다.

각 채널에는 신호의 동적 범위를 보장하는 데 도움이 되는 전환 가능한 "원노브" 압축기가 포함되어 있습니다. OctoPre DAW(디지털 오디오 워크스테이션)로 라우팅되면서 제어됩니다.

그만큼 OctoPre ADAT I/O가 있는 모든 오디오 인터페이스에 최대 8개의 입력을 추가할 수 있는 이상적인 "확장" 장치입니다.

그만큼 OctoPre 양방향 유닛으로, ADAT 포맷 디지털 입력과 각 채널의 밸런스드 아날로그 출력을 갖추고 있습니다. ADAT-to-LINE 모드가 통합되어 있어 DAW에서 아날로그 믹싱 콘솔로 트랙을 라우팅하는 데 완벽한 인터페이스입니다.

그만큼 OctoPre 스튜디오의 다른 디지털 오디오 장비와 쉽게 동기화할 수 있습니다. 외부 워드 클록 신호에 대한 팔로워로 사용하거나 마스터 클록 소스 자체로 작동할 수 있습니다.

박스 구성품

  • Focusrite Scarlett OctoPre Dynamic

  • AC 메인 케이블 (IEC 커넥터 동반)

하드웨어 기능

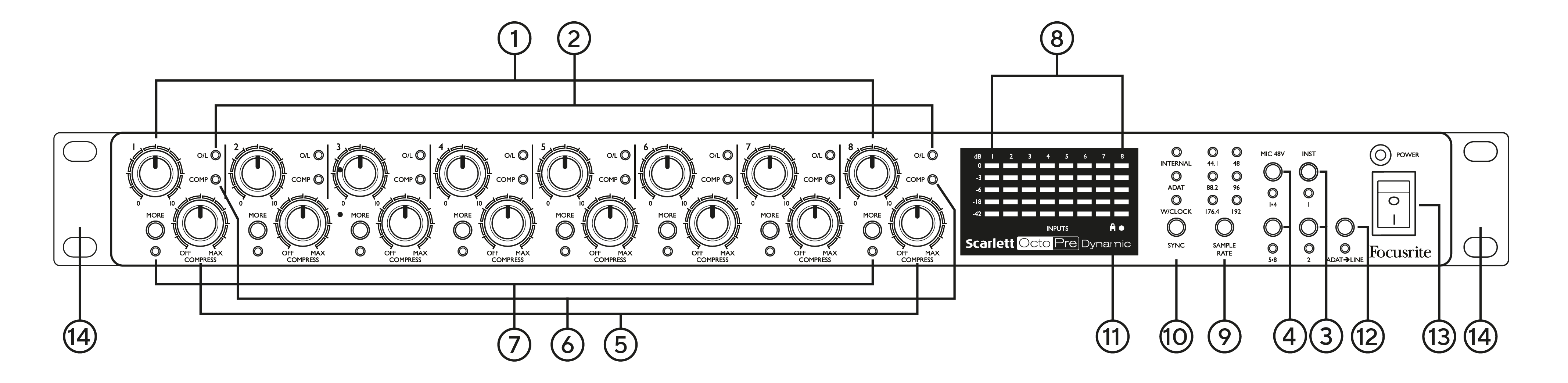

전면 패널


8개 채널의 모든 작동 제어 및 계측은 전면 패널에 있습니다.

  1. 입력 게인 제어 1 에게 8 – 8개의 회전식 컨트롤: 채널 1~8의 신호에 대한 입력 게인을 각각 조정합니다.

  2. O/L – 각 입력 채널에는 빨간색 "오버로드" LED가 있습니다. 이 LED는 컴프레서 섹션 입력에서 신호 레벨이 클리핑을 유발하는 경우 켜집니다. 클리핑이 발생하는 경우, 게인을 낮춰 LED가 꺼진 상태를 유지하도록 하세요.

  3. 인스턴스 1 그리고 설치 2 – 두 개의 래칭 스위치는 입력 1과 2를 "악기" 모드로 전환합니다. INST를 선택하면 게인 범위와 입력 임피던스가 (LINE을 기준으로) 변경되고 입력이 언밸런스드 모드로 전환됩니다. 이는 2극(TS) 잭 플러그를 통해 악기를 직접 연결하는 데 최적화됩니다. INST가 꺼져 있으면 입력은 라인 레벨 신호 연결에 적합합니다. 라인 레벨 신호는 3극(TRS) 잭을 통해 밸런스드 방식으로 연결하거나, 2극(TS) 잭을 통해 언밸런스드 방식으로 연결할 수 있습니다. 각 스위치 옆에는 선택을 확인하는 녹색 LED가 있습니다.

  4. 마이크 48V (1-4 & 5-8) – 래칭 스위치 2개로, 각각 4개 입력(채널 1~4, 5~8)의 XLR 접점에 48V 팬텀 파워를 공급합니다. 각 스위치에는 팬텀 파워가 선택되었음을 나타내는 빨간색 LED가 있습니다.

  5. 압축 1 에게 8 – 각 채널의 컴프레서 섹션을 활성화하고 임계값 레벨을 설정합니다. 참조 압축기 자세한 내용은.

  6. 보상 – 컴프레서 섹션이 게인 감소를 적용할 때 켜지는 노란색 LED입니다. 또한 LED는 다음과 같은 경우에도 잠시 깜박입니다. 압박 붕대 제어 [5]가 OFF 위치에서 이동합니다.

  7. 더 – 압축기 비율을 증가시켜 동일한 설정에서 더 많은 게인 감소를 적용하는 래칭 스위치 압박 붕대 제어. 인접한 빨간색 LED가 선택을 확인합니다.

  8. 입력 신호 레벨 미터: 채널당 하나씩, 총 8개의 LED 막대 그래프. 각 채널의 입력 신호는 입력 게인 컨트롤과 컴프레서 섹션 이후에 측정되므로 출력으로 전송되는 레벨을 확인할 수 있습니다.

  9. 샘플링 속도 – 사용 가능한 6가지 샘플 레이트 설정을 전환하는 소프트 스위치로, 현재 샘플 레이트는 인접한 녹색 LED 중 하나로 표시됩니다. 사용 중인 샘플 레이트는 메모리에 저장되어 기기를 꺼도 유지됩니다.

  10. 동조 – 사용 가능한 세 가지 디지털 동기 소스(내부, ADAT 또는 워드 클럭)를 전환하는 소프트 스위치입니다. 현재 소스는 인접한 빨간색 LED 중 하나로 표시됩니다. 사용 중인 소스는 메모리에 저장되므로 장치를 꺼도 유지됩니다.

  11. padlock.png – 장치가 사용 가능한 동기화 소스에 잠기면 켜지는 녹색 "잠김" LED로, 사용할 준비가 되었음을 나타냅니다.

  12. 아닷 > 선 – 이 소프트 스위치는 장치의 작동 모드를 변경합니다. 활성화되면 ADAT 입력 포트로 들어오는 디지털 오디오가 아날로그로 변환되어 후면 패널에서 사용할 수 있습니다. 라인 출력 커넥터. 인접한 빨간색 LED는 이 모드가 활성화되었음을 나타냅니다. 이 모드에서는 아날로그 입력(채널 1~8)이 ADAT 디지털 출력으로 연결된 상태를 유지합니다. 사용 중인 모드는 메모리에 저장되어 장치를 꺼도 유지됩니다.

  13. 힘 – AC 전원 스위치와 녹색 LED.

  14. 장착을 위한 랙 이어 OctoPre 표준 19인치 장비 랙에 장착.

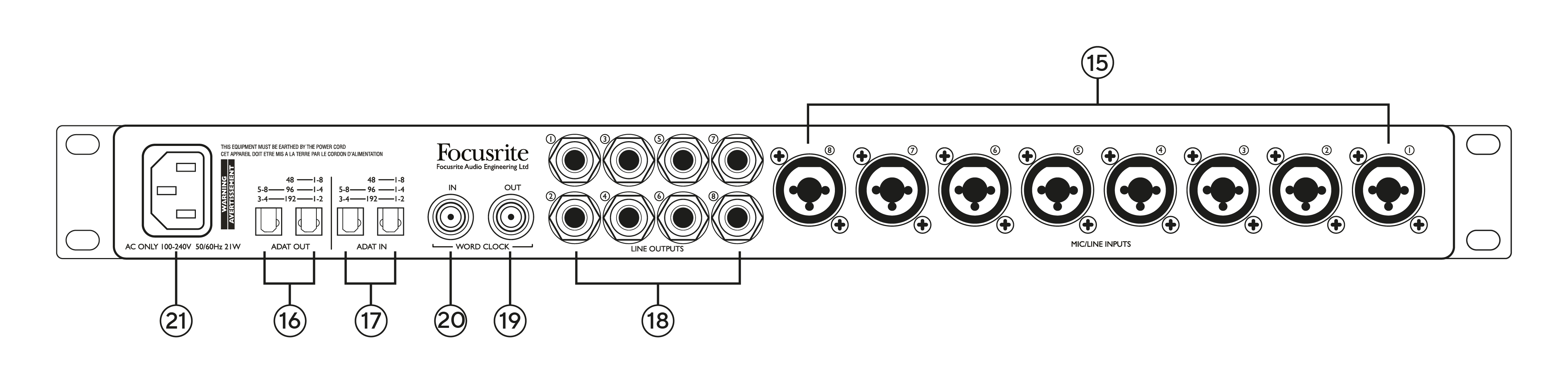

후면 패널


모든 입력 및 출력은 OctoPre의 후면 패널.

  1. 마이크/라인 입력 1 에게 8 – "콤보 XLR" 소켓 8개 - XLR 커넥터를 사용하여 마이크를 연결하거나 ¼인치 잭을 사용하여 라인 레벨 신호를 연결합니다. 라인 레벨 신호에는 TRS(밸런스드) 또는 TS(언밸런스드) 잭 플러그를 사용할 수 있습니다. 채널 1과 2에는 악기(예: 기타)를 직접 연결할 수 있는 INST 모드도 있지만, 그 외에는 채널 3~8과 동일합니다. INST 모드는 설치 스위치[3].

  2. ADAT OUT – 장치의 디지털 출력을 제공하는 두 개의 TOSLINK 커넥터. 두 커넥터의 활용도는 다음과 같이 샘플 레이트에 따라 달라집니다.

    샘플 속도

    출력 1(RH 포트*)

    출력 2(LH 포트*)

    44.1/48kHz

    채널 1~8

    채널 1~8

    88.2/96kHz

    채널 1~4

    채널 5~8

    176.4/192kHz

    채널 1 및 2

    채널 3 및 4

    * 후면 패널을 바라보는 모습

  3. ADAT IN – ADAT > LINE 모드에서 사용할 경우, 두 개의 TOSLINK 커넥터가 장치에 디지털 입력을 제공합니다. ADAT > LINE 모드에서는 ADAT 입력 신호가 D-A 변환 후 아날로그 라인 출력으로 전송됩니다. 두 커넥터의 사용 여부는 다음과 같이 샘플 레이트에 따라 달라집니다.

    샘플 속도

    입력 1(RH 포트*)

    입력 2(LH 포트*)

    44.1/48kHz

    채널 1~8

    (사용하지 않음)

    88.2/96kHz

    채널 1~4

    채널 5~8

    176.4/192kHz

    채널 1 및 2

    채널 3 및 4

    * 후면 패널을 바라보는 모습

  4. 라인 출력 1 에게 8 – ¼인치 3극(TRS) 잭 소켓에 8개의 밸런스드 아날로그 라인 출력이 있습니다. 이 커넥터는 항상 활성화되어 있으며, 일반적으로 채널 1~8의 출력을 전달하여 OctoPre 독립형 고품질 8채널 아날로그 마이크 프리앰프로 사용할 수 있습니다. ADAT > LINE 모드에서는 커넥터가 입력 신호를 전달합니다. ADAT IN 포트[17].

  5. 워드 클록 출력 – BNC 커넥터를 탑재 '의 워드 클럭입니다. 이는 다른 디지털 오디오 장비를 동기화하는 데 사용될 수 있습니다.

  6. 워드 클록 인 – 외부 워드 클록 신호 연결을 위한 BNC 커넥터; 설정하여 선택 동조 WORD로. 스튜디오의 모든 디지털 오디오 장치에 동기화를 제공하는 리더 참조 클럭이 있는 경우 이 입력을 사용하세요.

  7. AC 메인 – 표준 IEC 콘센트. OctoPre "범용" 전원 공급 장치가 장착되어 있어 100~240V, 50Hz 또는 60Hz의 모든 AC 주전원 전압에서 작동할 수 있습니다.
