8개의 아날로그 입력은 모두 "콤보 XLR" 커넥터를 사용합니다. 이 커넥터는 XLR 수 커넥터, TS(언밸런스드) ¼인치 잭 또는 TRS(밸런스드) ¼인치 잭을 사용할 수 있습니다.
XLR 커넥터를 사용하면 프리앰프가 마이크 레벨 신호를 수신하도록 게인과 임피던스를 자동으로 설정합니다. ¼인치 커넥터를 사용하면 프리앰프가 밸런스 또는 언밸런스 라인 레벨 신호를 수신하도록 설정됩니다. INST 모드를 선택하면(채널 1 또는 2), ¼인치 입력은 언밸런스 고임피던스 신호에 최적화되도록 다시 재구성됩니다.
두 48V 스위치는 마이크 입력 1~4와 5~8에 각각 48V 팬텀 전원을 공급합니다. 팬텀 전원은 대부분의 콘덴서(커패시터) 마이크에 필요합니다. 팬텀 전원은 콤보 커넥터의 XLR 접점에만 공급됩니다. 따라서 4개의 입력을 마이크 및 라인(또는 악기) 레벨 신호 모두에 사용하는 경우, 팬텀 전원은 마이크에만 공급됩니다.
다이내믹 마이크는 팬텀 파워가 필요하지 않지만, 대부분은 팬텀 파워를 공급받으면 정상적으로 작동합니다. 패시브 리본 마이크는 팬텀 파워가 필요하지 않으며, 팬텀 파워를 공급받을 경우 손상될 수 있습니다.
각 채널의 게인은 입력 레벨에 맞게 조정해야 합니다. 소리가 큰 소스는 소리가 작은 소스보다 게인을 낮춰야 합니다. 각 채널의 신호 레벨을 확인하려면 항상 LED 미터를 사용하십시오.
게인 컨트롤을 최소로 설정한 상태에서 시작하세요. 노래하는 동안 도달할 수 있는 가장 큰 볼륨으로 연주(또는 노래)하고, 미터가 주황색(-3dB)을 나타낼 때까지 게인을 점차 높이세요. 그런 다음 게인을 몇 dB 낮추세요. 이렇게 하면 신호 레벨이 빨간색(0dB)에 도달하여 A/D 변환기에 과부하가 걸려 왜곡이 발생하는 일이 발생하지 않습니다.
Scarlett 제품군에 사용된 높은 헤드룸 프리앰프 설계는 전환 가능한 패드가 불필요하다는 것을 의미합니다. (참조 Scarlett OctoPre Dynamic 성능 사양 (입력 감도 사양에 대해서는)

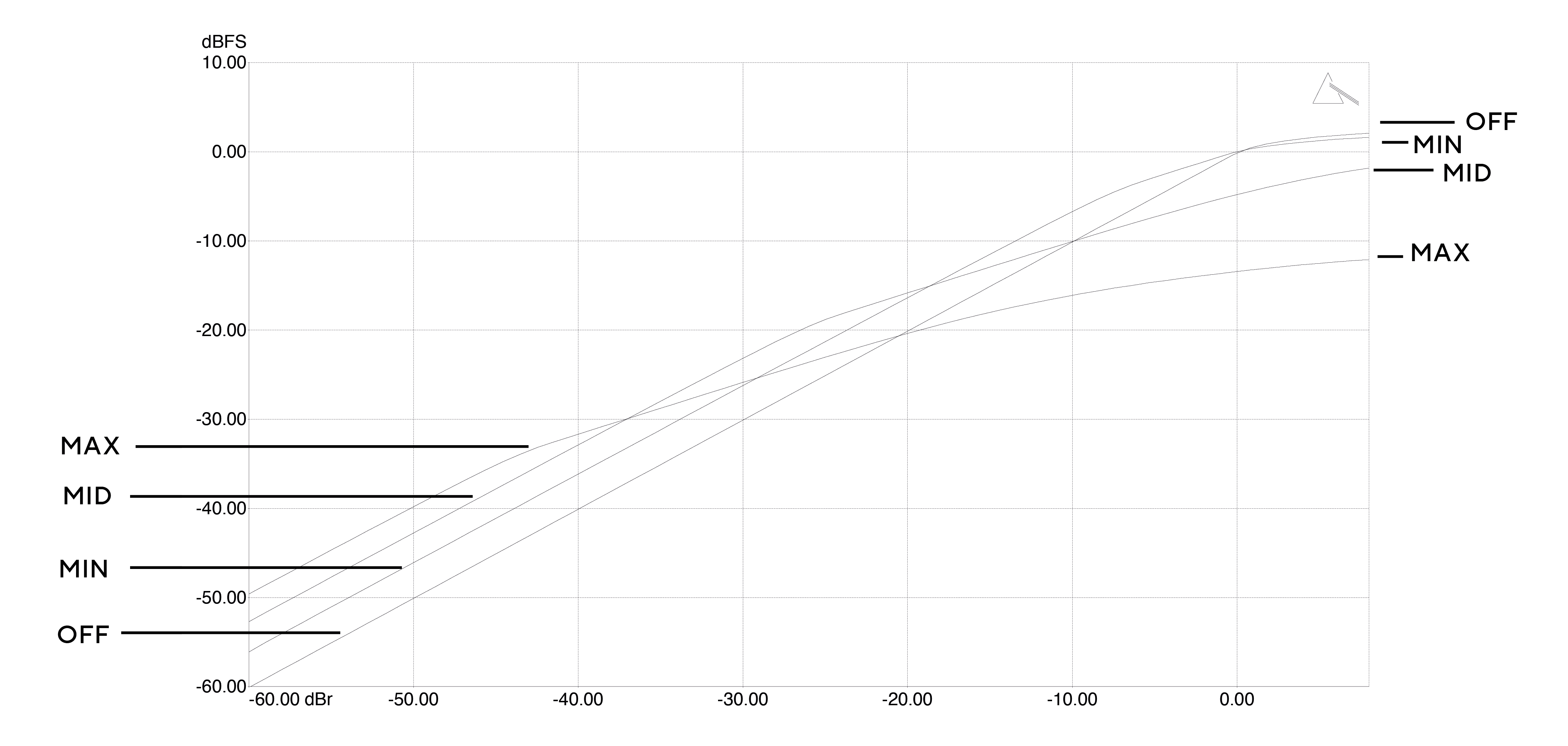

채널 돌리기 압박 붕대 컨트롤을 OFF 위치에서 시계 방향으로 돌리면 채널의 컴프레서가 활성화됩니다. 컨트롤을 OFF 위치에서 돌리면 노란색 보상 LED가 잠시 켜져 컴프레서가 작동 중임을 확인합니다. 시계 방향으로 돌리면 압축 임계값이 점차 낮아져 점점 더 강한 압축이 발생합니다. 노란색 보상 신호에 압축이 적용되면 LED가 켜지는데, 이는 신호 레벨이 임계값을 초과할 때마다 발생합니다.

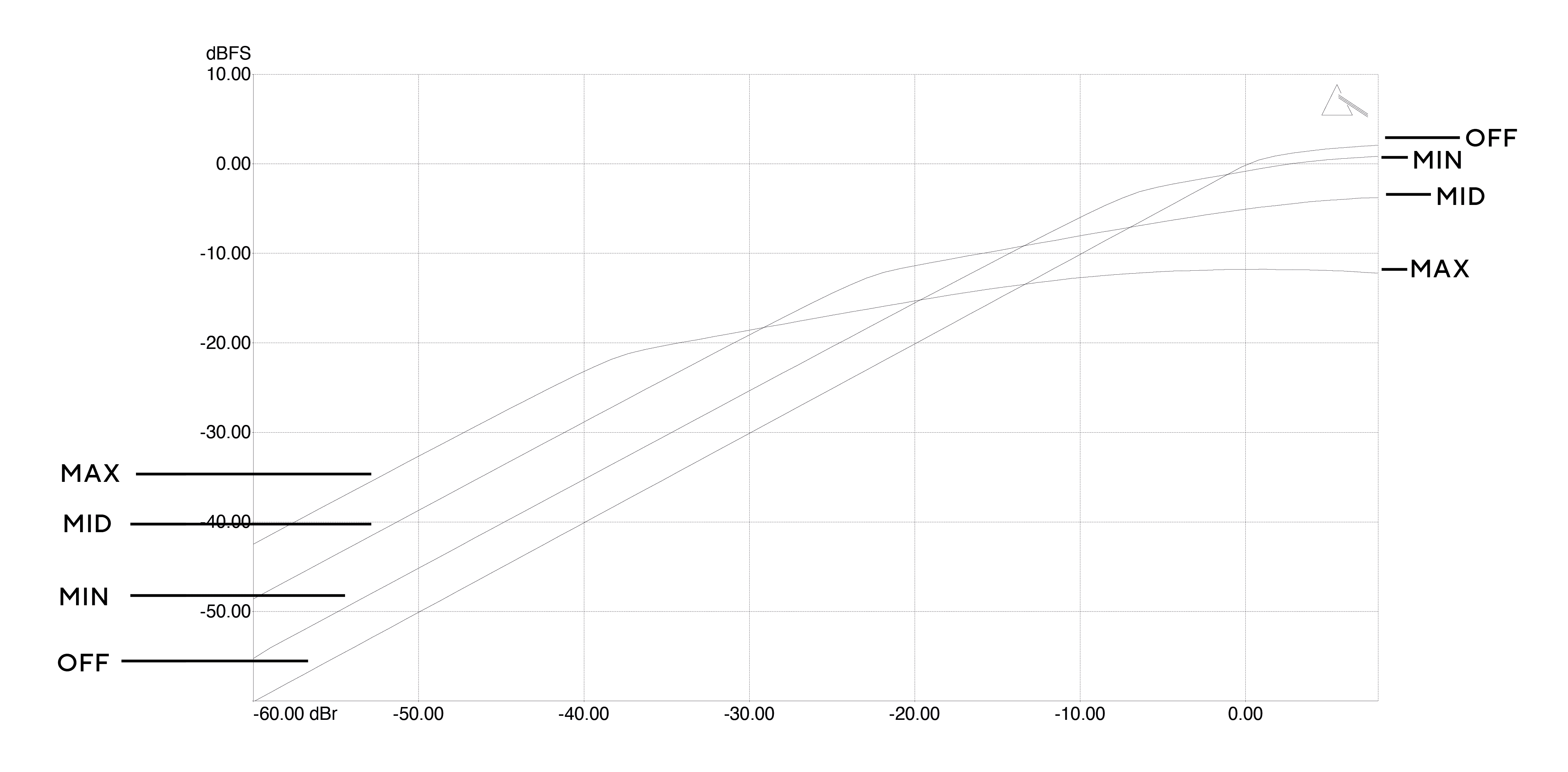

를 누르면 더 버튼을 누르면 압축 비율이 증가하여 동일한 설정에 대해 신호에 더 많은 압축이 적용됩니다. 압박 붕대.
라인 출력을 연결하여 OctoPre 믹싱 콘솔(또는 다른 장치)의 아날로그 라인 입력에 연결하면 이 장치는 순수 아날로그 8채널 마이크 프리앰프로 사용하거나 ADAT > LINE 모드에서 ADAT 신호용 아날로그 "브레이크아웃 박스"로 사용할 수 있습니다.
라인 출력은 균형형입니다. 균형형 연결에는 ¼” 3극(TRS) 잭을 사용하고, 불균형형 연결에는 ¼” 2극(TS) 잭을 사용합니다.
사용하다 ADAT OUT 광 포트[16]를 연결하기 위해 OctoPre TOSLINK 광 케이블을 사용하여 오디오 장치의 ADAT 입력에 연결합니다.
오른쪽 포트(장치 후면에서 볼 때)는 단일 광 케이블을 통해 44.1kHz 또는 48kHz 샘플 속도로 8개 채널의 오디오를 전송할 수 있습니다.
88.2kHz 또는 96kHz 샘플 레이트에서 각 포트는 4개 채널의 오디오를 전송할 수 있습니다. 오른쪽 포트는 1번부터 4번 채널까지, 왼쪽 포트는 5번부터 8번 채널까지 전송합니다. 따라서 8개 채널을 모두 전송하려면 두 개의 TOSLINK 케이블이 필요합니다.
176.4kHz 또는 192kHz 샘플 레이트에서 각 포트는 두 개의 오디오 채널을 전송할 수 있습니다. 오른쪽 포트는 채널 1과 2를, 왼쪽 포트는 채널 3과 4를 전송합니다. OctoPre 이러한 샘플 속도에서는 디지털 오디오 채널이 4개로 제한됩니다. 채널 5~8의 출력은 ADAT 포트를 통해 사용할 수 없습니다.
사용하다 샘플링 속도 스위치 [9]를 사용하여 원하는 샘플 속도 주파수를 선택합니다. 선택한 샘플 속도가 필수적입니다. OctoPre 수신 디지털 장치에 설정된 샘플 속도와 일치합니다.
사용하세요 광학 입력 디지털 오디오(예: DAW 출력)를 아날로그로 변환해야 하는 경우 ADAT 포트[19] 's ADAT > LINE 모드.
오른쪽 포트는 단일 광 케이블을 통해 44.1kHz 또는 48kHz 샘플 속도로 8개 채널의 오디오를 수신할 수 있습니다.
88.2kHz 또는 96kHz 샘플 레이트에서 각 포트는 4개 채널의 오디오를 수신할 수 있습니다. 오른쪽 포트는 1번부터 4번 채널까지, 왼쪽 포트는 5번부터 8번 채널까지 전송합니다. 8개 채널을 모두 수신하려면 두 개의 TOSLINK 케이블이 필요합니다.
176.4kHz 또는 192kHz 샘플 레이트에서 각 포트는 두 개의 오디오 채널을 수신할 수 있습니다. 오른쪽 포트는 채널 1과 2를, 왼쪽 포트는 채널 3과 4를 전송합니다. OctoPre 이 샘플 속도에서는 디지털 오디오 채널이 4개로 제한됩니다.
사용하세요 샘플 속도 스위치 [9]를 사용하여 원하는 주파수를 선택합니다. 샘플 속도가 선택된 것이 필수적입니다. 전송하는 디지털 장치에 설정된 샘플 속도와 일치합니다.
연결하다 OctoPre ADAT OUT 포트를 통해 수신 디지털 장치로 신호를 보내고, 수신 장치가 ADAT 입력에서 클록을 소싱하도록 설정되어 있는지, 두 장치의 샘플 속도가 일치하는지 확인합니다.
위의 대안적인 방법은 수신 장치를 동기화하는 것입니다. OctoPre'에스 워드 클록 아웃 BNC 케이블을 사용합니다. 이 경우, 수신 장치의 동기 소스를 외부 워드 클럭 입력으로 설정하세요.

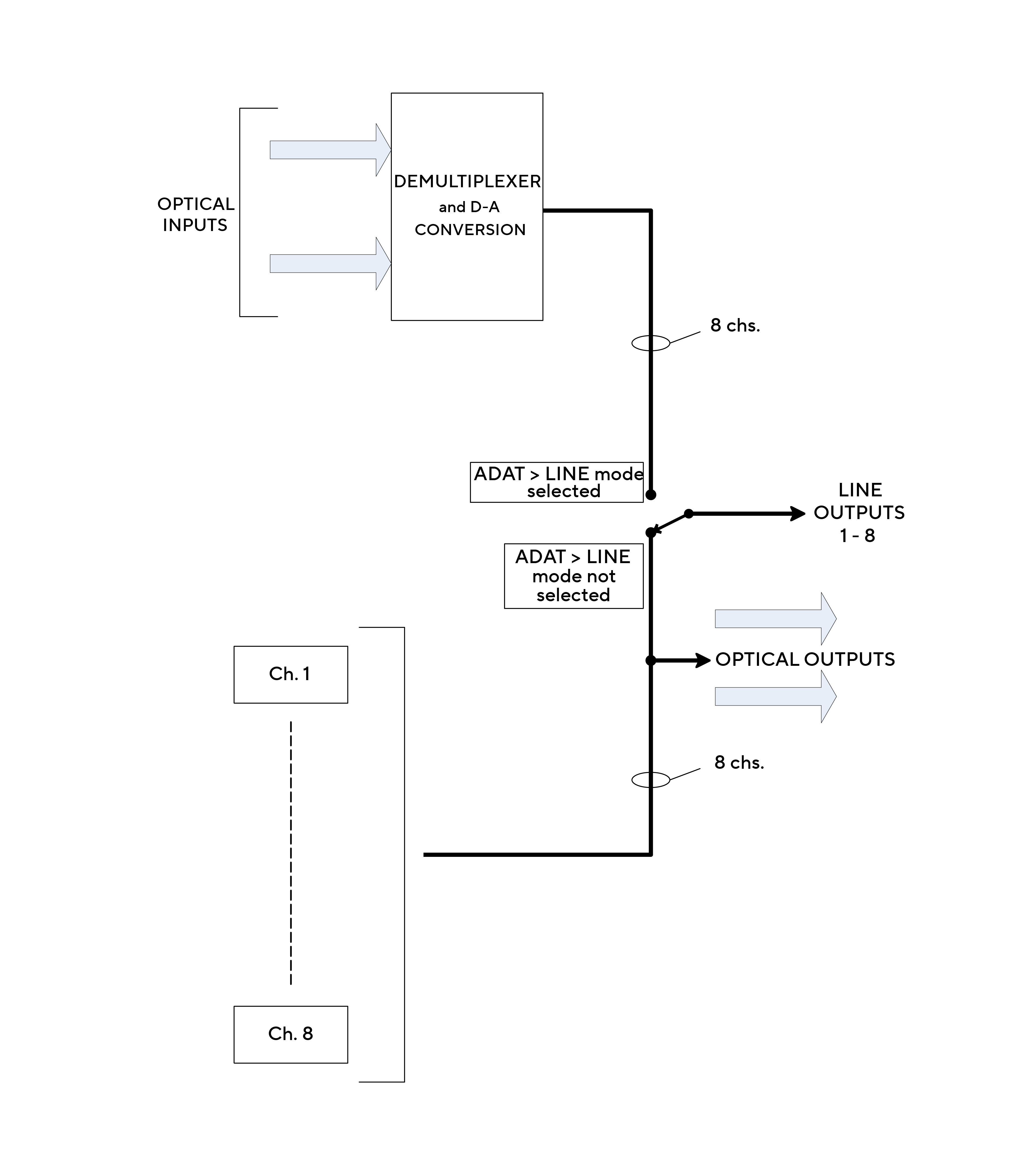

ADAT > LINE 모드(전면 패널의 [12])를 선택하면 아날로그 LINE OUTPUTS [18]에 대한 8개 소스가 재할당됩니다. 일반 작동 시 마이크 프리앰프 채널의 출력은 이 커넥터에서 사용할 수 있습니다. ADAT > LINE 모드에서는 D-A 변환 후 ADAT IN 포트에서 ADAT 디지털 신호가 커넥터에 입력됩니다.
이 모드는 다음을 가능하게 합니다. OctoPre 예를 들어 DAW에서 나오는 8채널 ADAT 포맷 출력을 아날로그 입력 세트(일반적으로 아날로그 믹싱 콘솔의 채널)에 연결하는 데 사용됩니다. 이를 통해 이러한 믹서를 사용하여 DAW 트랙을 믹스다운할 수 있습니다.
ADAT > LINE 모드가 활성화되면 8개의 마이크 프리앰프가 계속 작동하며 출력은 다음 위치에서 사용 가능합니다. ADAT OUT 항구.
