이 사양 정보를 통해 다른 장치들과 사용자의 ISA C8X을 비교하고 호환 여부를 확인할 수 있습니다. 이 사양 정보에 익숙하지 않더라도 ISA C8X과 대부분 장치를 사용하는 데 문제가 없습니다
가능한 경우 AES17에 따른 모든 성능 수치를 측정합니다.
|
Supported Sample Rates |
44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz |
|
Bit Depth |
24-bit |
|
ISA 마이크 입력 |
|
|---|---|
|
Frequency Response |
20Hz-20kHz (±0.4dB) |
|
Dynamic Range (A-weighted) |
117dB |
|
THD+N |
-93dB (0.0023%) |
|
Noise EIN (A-Weighted) |
-128dB |
|
Maximum Input Level (at minimum gain) |
+16dBu |
|
Gain Range |
79dB |
|
Input Impedance |
800Ω (낮음) 1.4kΩ (ISA 110), 2.4kΩ (중간) 7kΩ (높음) |
|
하이패스 필터(HPF) |
75Hz 컷오프 주파수, 18dB/옥타브 |
|
인서트 센드 및 리턴 |
|
|
신호 |
밸런스드 |
|
최대 출력 레벨(센드) |
+16dBu |
|
최대 입력 레벨(리턴) |
+16dBu |
|
마이크 입력 |
|
|---|---|
|
Frequency Response |
20Hz-20kHz (±0.1dB) |
|
Dynamic Range (A-weighted) |
116dB |
|
THD+N |
-100dB (0.001%) |
|
Noise EIN (A-Weighted) |
-127dB |
|
Maximum Input Level (at minimum gain) |
+16dBu |
|
Gain Range |
69dB |
|
Input Impedance |
3.2kΩ |
|
고정 레벨 라인 입력 |
|
|---|---|
|
Frequency Response |
20Hz-20kHz (±0.05dB) |
|
Dynamic Range (A-weighted) |
120dB |
|
THD+N |
<-105dB (0.00056%) |
|
Maximum Input Level (at minimum gain) |
+24dBu |
|
Input Impedance |
20kΩ |
|
인스트루먼트 입력 |
|
|---|---|
|
Frequency Response |
20Hz-20kHz (±0.5dB) |
|
Dynamic Range (A-weighted) |
117dB |
|
THD+N |
-89dB (0.0036%) |
|
Maximum Input Level (at minimum gain) |
+15dBu |
|
Gain Range |
79dB |
|
Input Impedance |
Low: 400kΩ, High: 1.2MΩ |
|
라인 출력 |
|
|---|---|
|
Frequency Response |
20Hz-20kHz (±0.02dB) |
|
Dynamic Range (A-weighted) |
125dB |
|
THD+N |
-113dB (0.00023%) |
|
Maximum Output Level |
+24dBu |
|
Output impedance |
200Ω |
|
헤드폰 출력들 |
|
|---|---|
|
Frequency Response |
20Hz-20kHz (±0.1dB) |
|
Dynamic Range (A-weighted) |
114dB @ 33Ω 116dB @ 300Ω 116dB @ 600Ω |
|
THD+N |
-102dB @ 33Ω -110dB @ 300Ω -110dB @ 600Ω |
|
Maximum Output Level |
+8dBu @ 33Ω +11dBu @ 300Ω +11dBu @ 600Ω |
|
Maximum Output Power |
130mW @ 33Ω 28mW @ 300Ω 14mW @ 600Ω |
|
Output impedance |
3Ω |
|
무게 |
5.6kg (12.13lbs) |
|
높이 |
88 mm (3.46"/2U) |
|
너비 |
482mm (18.98") |
|
깊이 |
325mm (12.8") |

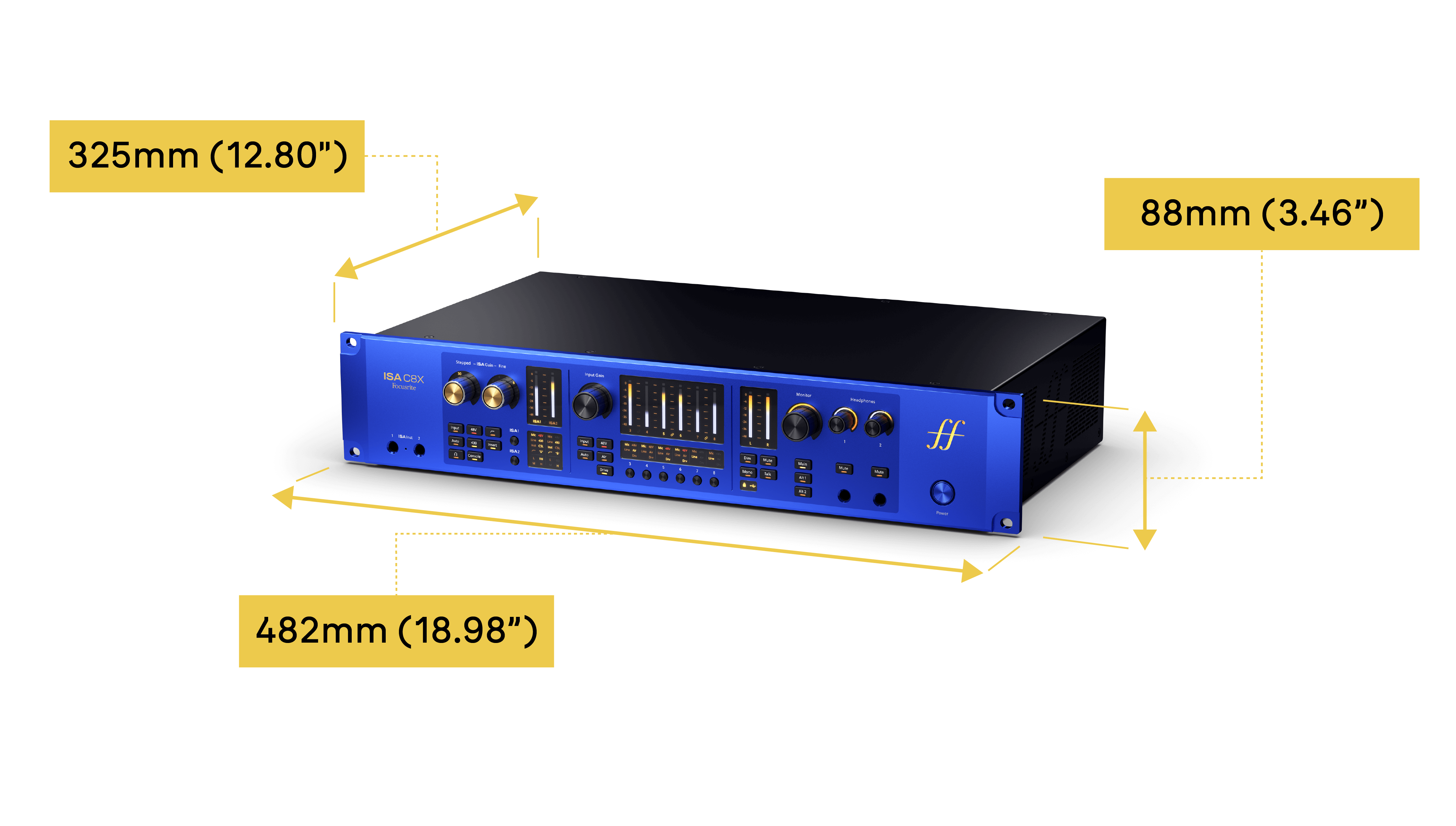

치수가 표시된 ISA C8X의 다이어그램
|
DAW 입력 |
입력 RCA S/PDIF 및 광 S/PDIF |
입력 듀얼 ADAT |
|---|---|---|
|
1 |
마이크/라인/인스트루먼트 1 |
마이크/라인/인스트루먼트 1 |
|
2 |
마이크/라인/인스트루먼트 2 |
마이크/라인/인스트루먼트 2 |
|
3 |
마이크/라인 3 |
마이크/라인 3 |
|
4 |
마이크/라인 4 |
마이크/라인 4 |
|
5 |
마이크/라인 5 |
마이크/라인 5 |
|
6 |
마이크/라인 6 |
마이크/라인 6 |
|
7 |
마이크/라인 7 |
마이크/라인 7 |
|
8 |
마이크/라인 8 |
마이크/라인 8 |
|
9 |
루프백 1 |
루프백 1 |
|
10 |
루프백 2 |
루프백 2 |
|
11 |
S/PDIF 왼쪽 |
ADAT 1 (포트 1) |
|
12 |
S/PDIF 오른쪽 |
ADAT 2 (포트 1) |
|
13 |
ADAT 1 (포트 1) |
ADAT 3 (포트 1) |
|
14 |
ADAT 2 (포트 1) |
ADAT 4 (포트 1) |
|
15 |
ADAT 3 (포트 1) |
ADAT 5 (포트 1) |
|
16 |
ADAT 4 (포트 1) |
ADAT 6 (포트 1) |
|
17 |
ADAT 5 (포트 1) |
ADAT 7 (포트 1) |
|
18 |
ADAT 6 (포트 1) |
ADAT 8 (포트 1) |
|
19 |
ADAT 7 (포트 1) |
ADAT 1 (포트 2) |
|
20 |
ADAT 8 (포트 1) |
ADAT 2 (포트 2) |
|
21 |
ADAT 3 (포트 2) |
|
|
22 |
ADAT 4 (포트 2) |
|
|
23 |
ADAT 5 (포트 2) |
|
|
24 |
ADAT 6 (포트 2) |
|
|
25 |
ADAT 7 (포트 2) |
|
|
26 |
ADAT 8 (포트 2) |
|
DAW 입력 |
하드웨어 입력 |
|
|---|---|---|
|
ADAT 모드: Single |
ADAT 모드: Dual |
|
|
1 |
마이크/라인/인스트루먼트 1 |
마이크/라인/인스트루먼트 1 |
|
2 |
마이크/라인/인스트루먼트 2 |
마이크/라인/인스트루먼트 2 |
|
3 |
마이크/라인 3 |
마이크/라인 3 |
|
4 |
마이크/라인 4 |
마이크/라인 4 |
|
5 |
마이크/라인 5 |
마이크/라인 5 |
|
6 |
마이크/라인 6 |
마이크/라인 6 |
|
7 |
마이크/라인 7 |
마이크/라인 7 |
|
8 |
마이크/라인 8 |
마이크/라인 8 |
|
9 |
루프백 1 |
루프백 1 |
|
10 |
루프백 2 |
루프백 2 |
|
11 |
S/PDIF 왼쪽 |
ADAT 1 (포트 1) |
|
12 |
S/PDIF 오른쪽 |
ADAT 2 (포트 1) |
|
13 |
ADAT 1 (포트 1) |
ADAT 3 (포트 1) |
|
14 |
ADAT 2 (포트 1) |
ADAT 4 (포트 1) |
|
15 |
ADAT 3 (포트 1) |
ADAT 1 (포트 2) |
|
16 |
ADAT 4 (포트 1) |
ADAT 2 (포트 2) |
|
17 |
ADAT 3 (포트 2) |
|
|
18 |
ADAT 4 (포트 2) |
|
