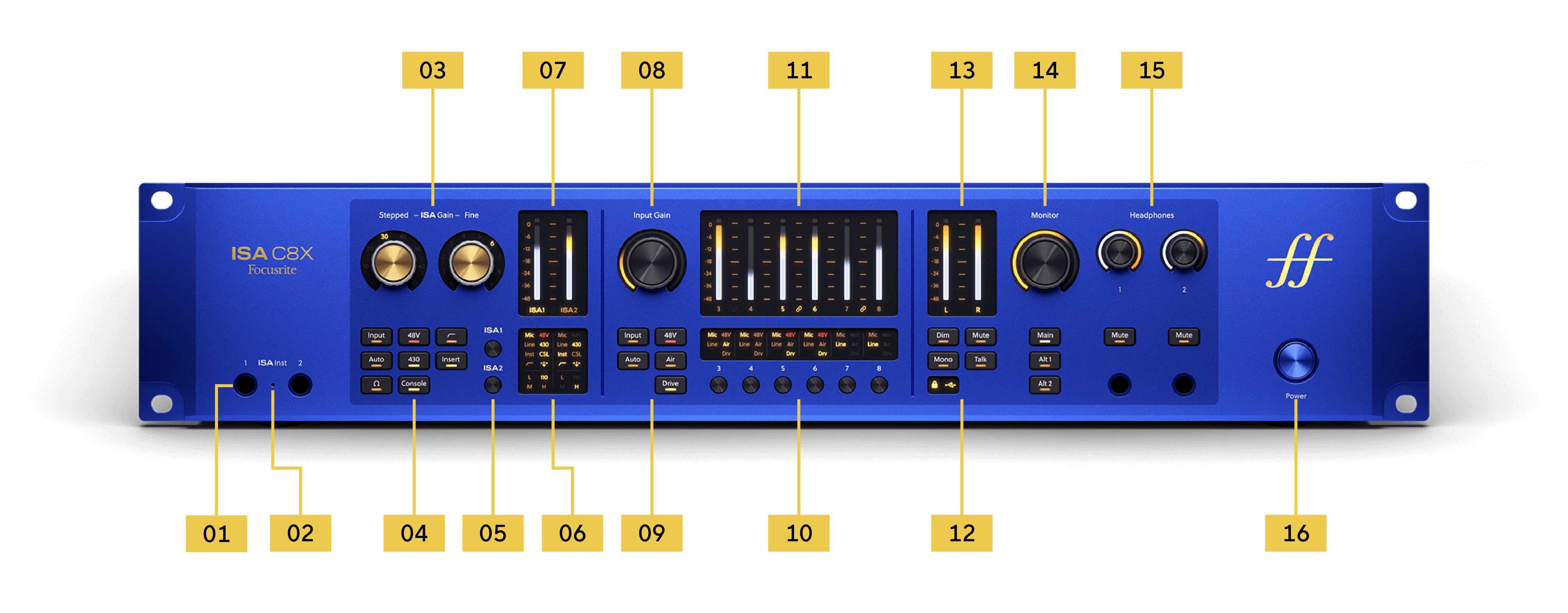

ISA C8X의 전면 패널 기능에 대한 자세한 정보는 ISA C8X의 전면 패널 세부 정보을 참조하세요.
-
ISA Inst - ISA 프리앰프 채널에 인스트루먼트 레벨 소스를 연결하기 위한 6.35mm 잭 악기 입력 2개.
-
토크백 마이크 - 토크백 마이크 위치
-
ISA Gain 제어 옵션 - 선택된 ISA 채널 프리앰프, 입력 1 또는 2에 대한 스텝(왼쪽) 및 파인(오른쪽) 게인 레벨을 제어하는 다이얼 2개.
-
ISA 채널 제어 버튼 - ISA 프리앰프 1과 2를 왼쪽에서 오른쪽으로, 위에서 아래로 제어하는 버튼 8개:
-
입력 버튼 - 각 ISA 채널에는 마이크, 라인, 인스트루먼트의 세 가지 입력 유형이 있습니다. 입력 버튼을 눌러 순환합니다.
-
48V 버튼 - 이 버튼을 누르면 XLR 마이크 입력에서 48V 팬텀 전원이 켜지면서 콘덴서 마이크 전원이 켜집니다.
-
하이 패스 필터
버튼 - 원치 않는 저주파수를 제거하기 위한 채널당 스위치 1개. 75Hz 니 주파수, 18dB/옥타브.
-
오토 버튼 - 오토 게인 기능(오토 게인 참조) 을 시작합니다.
-
430 버튼 – 430 Air mode를 활성화하여 트랜스포머 이펙트를 추가해 고주파수에 명료함과 개방감을 더합니다(430 참조).
-
인서트 버튼 - 인서트 리턴 신호를 채널 패스로 전환합니다.
-
임피던스 Ω 버튼 - 입력에 대한 임피던스를 설정합니다. 마이크 입력에는 네 가지 임피던스 설정이 있고, 인스트루먼트 입력에는 두 가지가 있습니다. 임피던스 참조.
-
Console 버튼 - 올-아날로그 Console mode를 활성화하여 가변 소프트 클립 새츄레이션을 추가해 따뜻함, 펀치, 클래식 아날로그 특성을 부여합니다(Console 참조).
-
-
ISA 1 및 ISA 2 선택 버튼 - 각 ISA 채널을 선택하고 ISA 게인 및 채널 제어 버튼이 영향을 미치는 대상을 설정하는 버튼 2개.
-
ISA 채널 인디케이터 - 각 채널에 대해 활성화된 항목(예: 제어 설정 또는 입력 유형)을 확인할 수 있는 ISA 채널별 LED 12개.
-
ISA 1 및 ISA 2 미터 및 선택 인디케이터 - 두 ISA 채널에 대한 미터링 및 선택 LED로, 현재 선택된 채널 또는 링크 상태를 표시합니다.
-

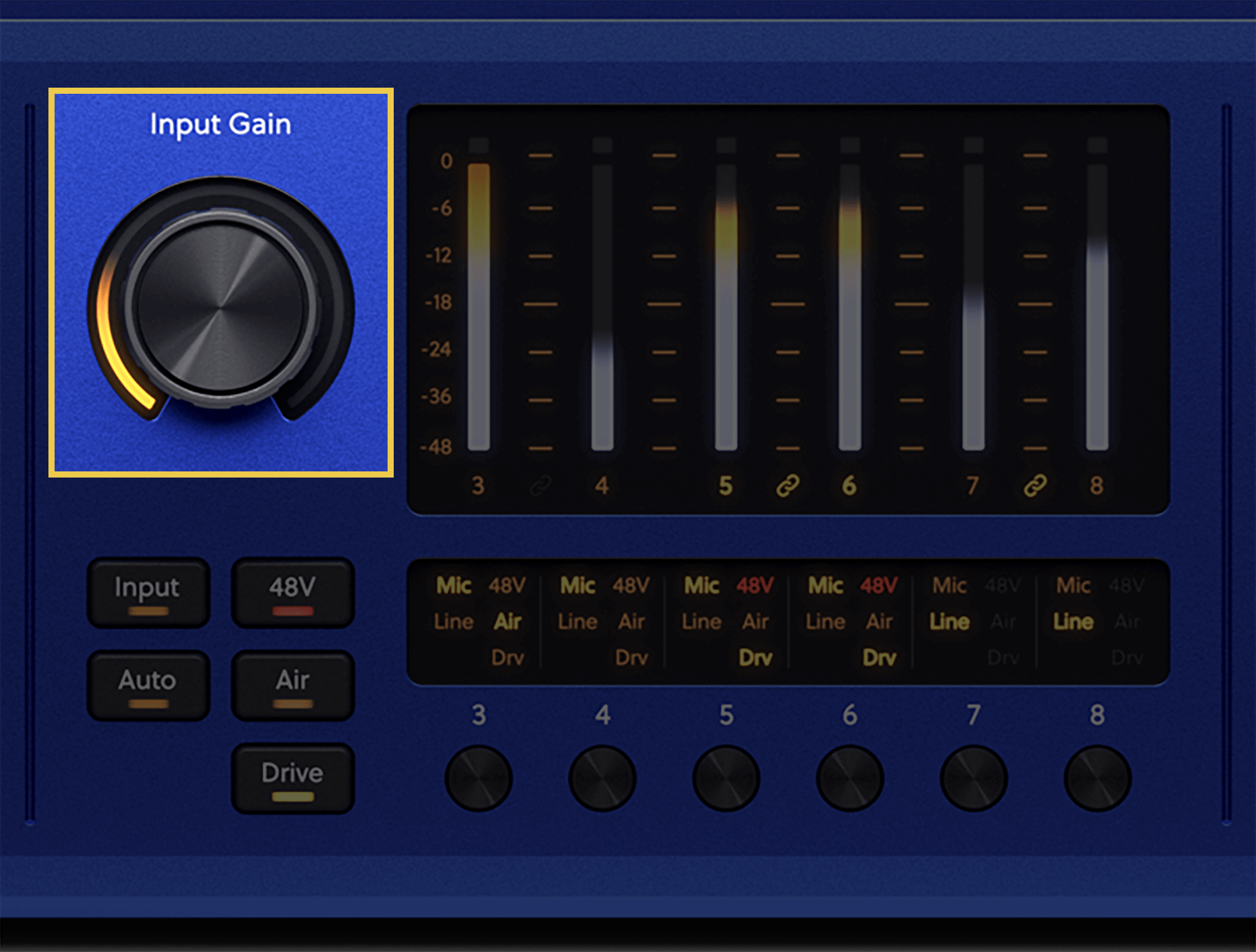

채널 3 - 8 입력 게인 - 현재 선택된 채널 3 - 8의 프리앰프 게인을 조정합니다.
-
채널 3 - 8 제어 버튼 - 프리앰프 3–8의 기능을 왼쪽에서 오른쪽으로, 위에서 아래로 제어하는 버튼 5개:
-
채널 선택 버튼 3 - 8 - 채널을 선택하면 입력 게인 및 컨트롤 버튼이 영향을 미칩니다.
-
채널 3 - 8 미터 및 선택 인디케이터 - 6개 채널에 대한 미터링 및 현재 선택된 채널을 표시하는 선택 LED.
-
메인 출력 섹션 및 상태 인디케이터:
-
딤(Dim) 버튼 - 사용자의 출력으로 전송되는 출력 레벨을 18dB만큼 낮춥니다.
-
음소거 버튼 - 사용자 출력으로 전송되는 신호를 음소거합니다.
-
모노 버튼 - 모니터 그룹을 모노로 합산하려면 누릅니다.
-

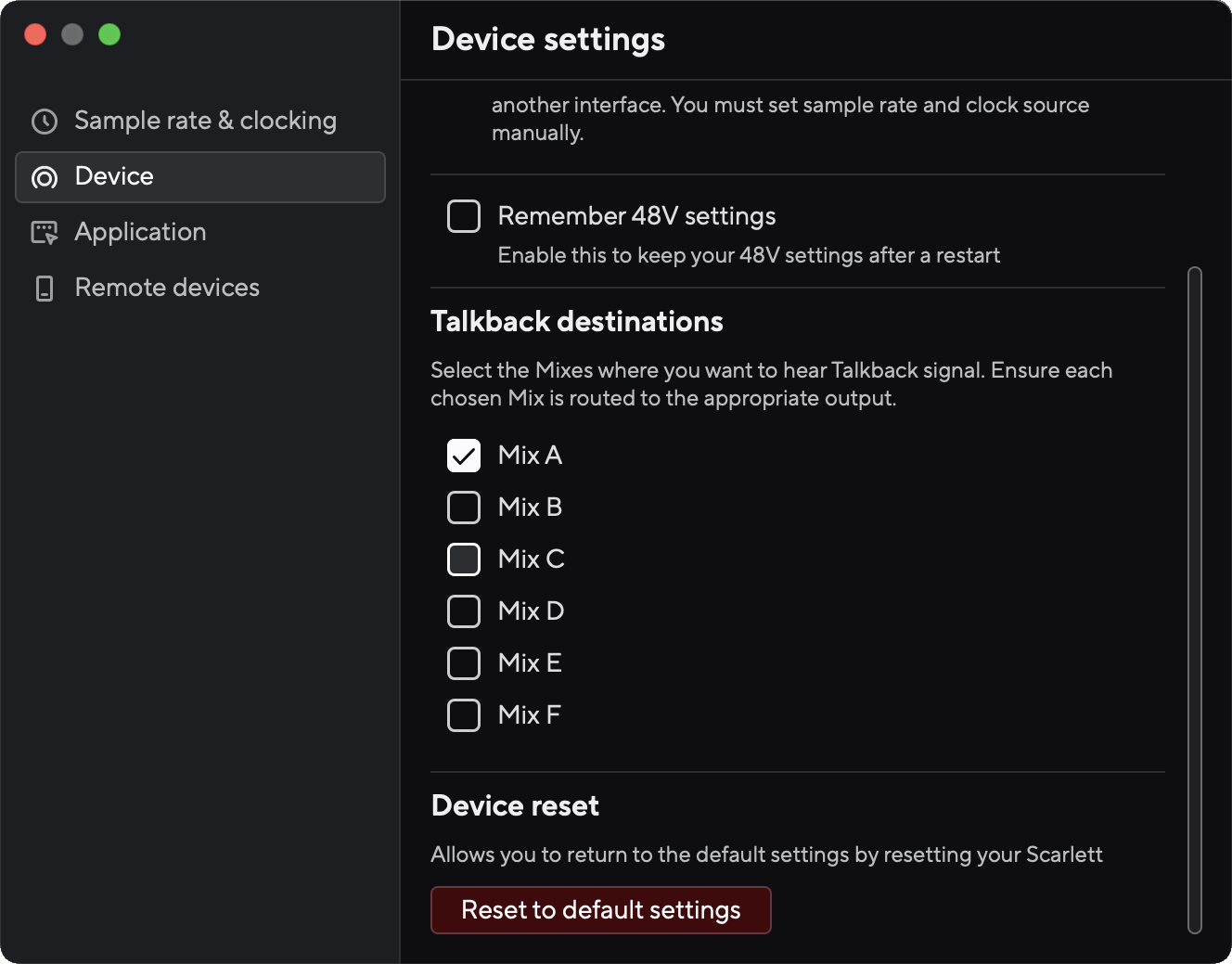

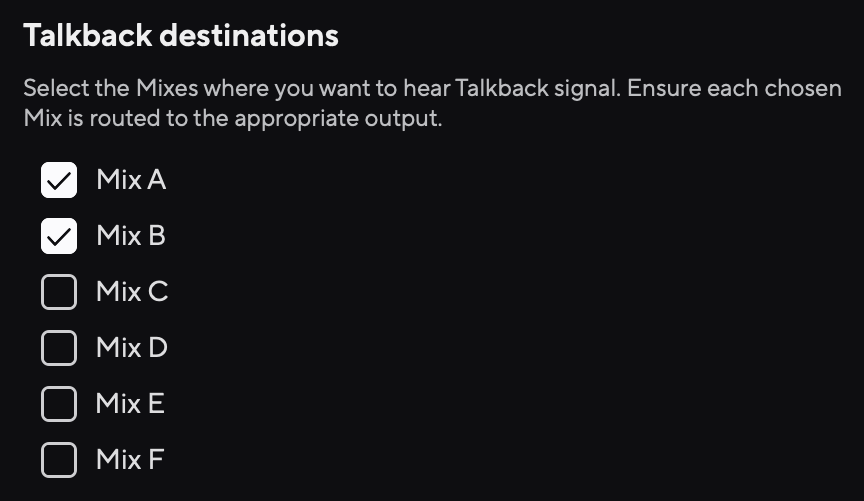

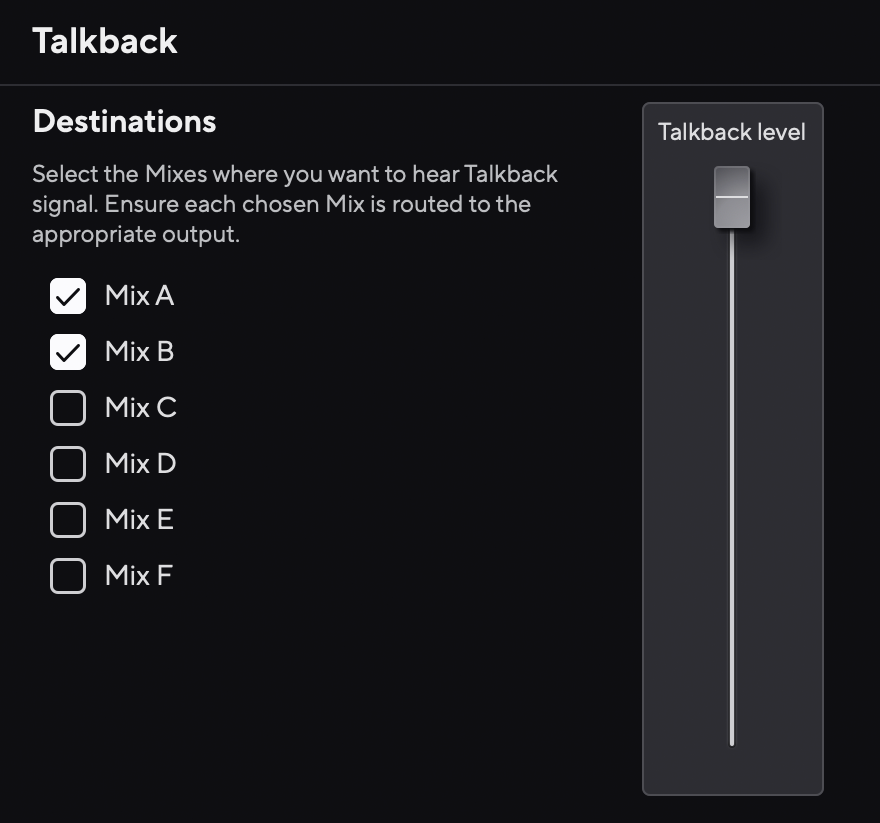

토크 - 토크 버튼을 길게 누르면 토크백이 활성화됩니다. 활성화되면 토크에 불이 켜지고 토크백 마이크가 다양한 출력으로 라우팅됩니다(예: 헤드폰을 통해 뮤지션과 대화).
토크를 활성화하면 Dim도 활성화됩니다. 이 경우 명확한 소통을 위해 모니터 레벨이 낮아집니다.
-
동기화 상태 - ISA C8X가 자체 또는 외부 디지털 장치와 동기화되면 녹색 불이 켜집니다. 잠금할 수 없을 때는 흰색 불이 켜집니다.
-
USB LED - 컴퓨터가 ISA를 인식하면 앰버 불이 켜지고, 컴퓨터와 연결이 끊어지면(독립형 모드) 어두워집니다.
-
-
L 및 R - 좌측 및 우측 출력용 출력 미터 2개.
-

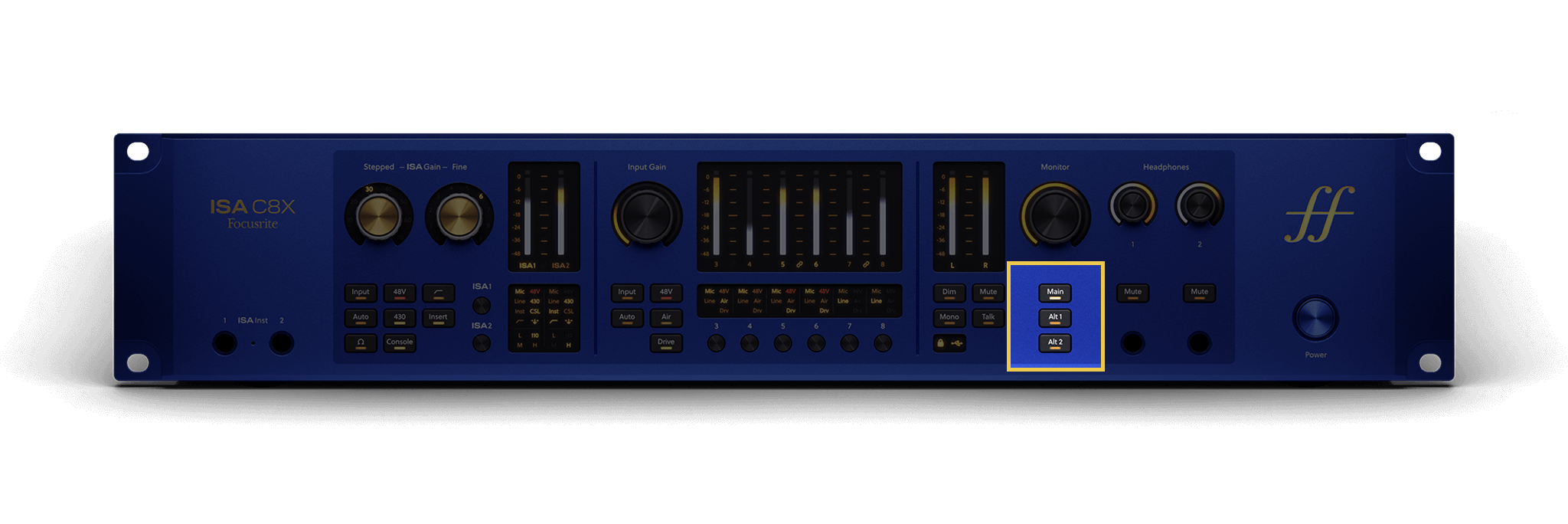

모니터 섹션 - 메인, Alt 1, Alt 2에 대한 모니터 출력 레벨 제어 및 스피커 선택 버튼.
-

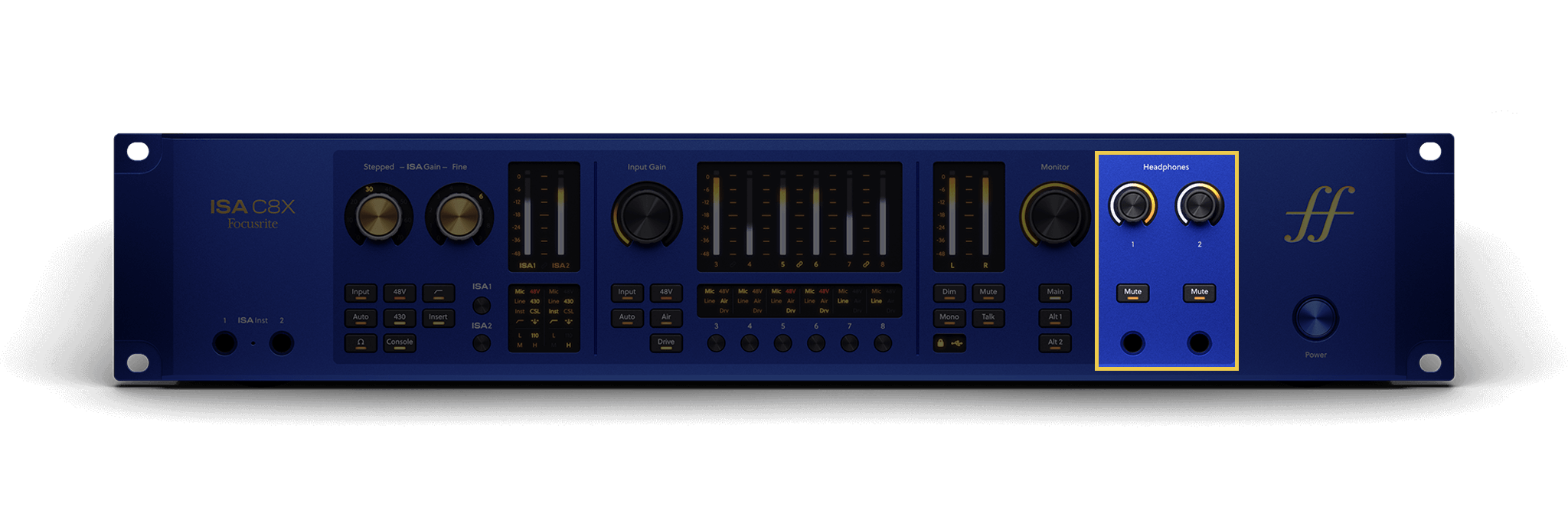

헤드폰 섹션 - 헤드폰 출력 레벨 제어 옵션 2개, 음소거 버튼 2개, 6.35mm 헤드폰 잭 소켓 2개.
-
전원 - ISA C8X를 켜고 끄는 스위치.

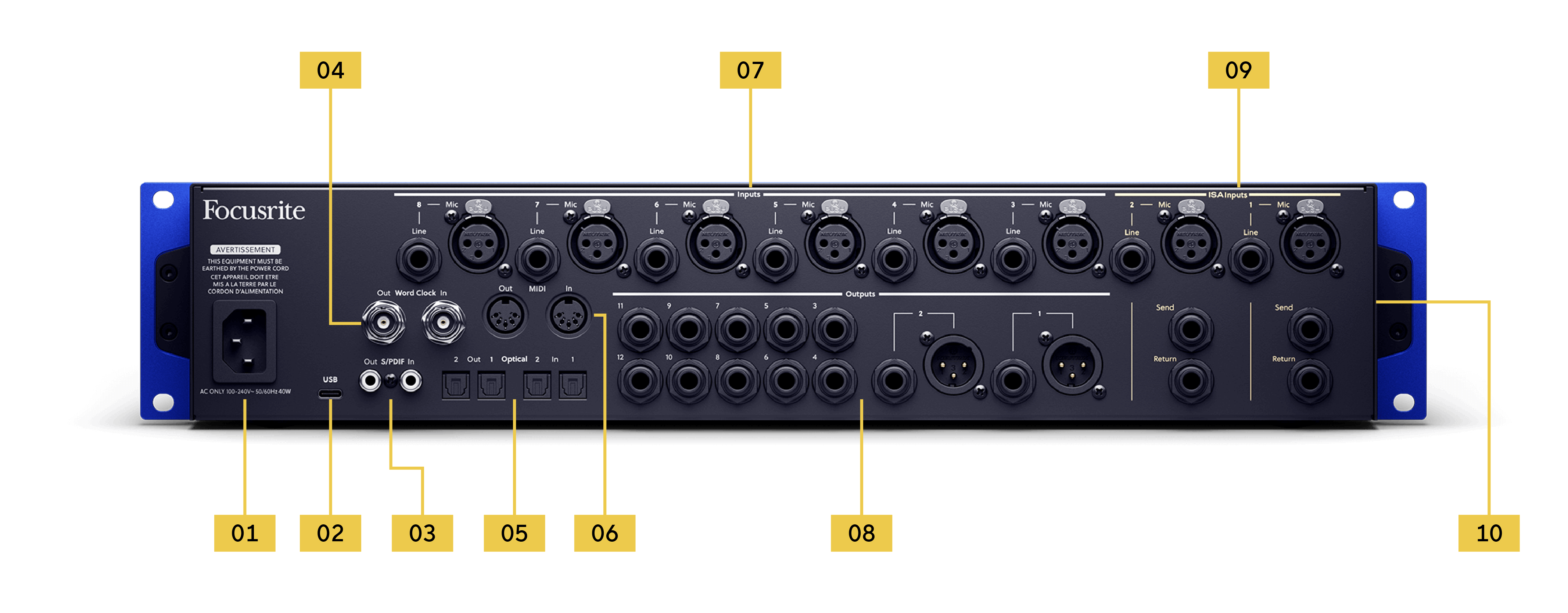

ISA C8X의 후면 패널 기능에 대한 자세한 정보는 ISA C8X의 후면 패널 세부 사항을 참조하세요.
-
전원 입력 - 표준 규격 IEC 전원 입력 1개
-
USB - ISA C8X를 컴퓨터에 연결하는 USB-C 커넥터.
-
S/PDIF 출력 및 입력 - 2채널 S/PDIF 디지털 오디오 신호 입력 및 출력용 동축 RCA 소켓 2개.
-
워드 클럭 - 다른 디지털 오디오 장비를 동기화하기 위한 워드 클럭 신호를 전달하는 BNC 커넥터 2개(출력 및 입력).
-

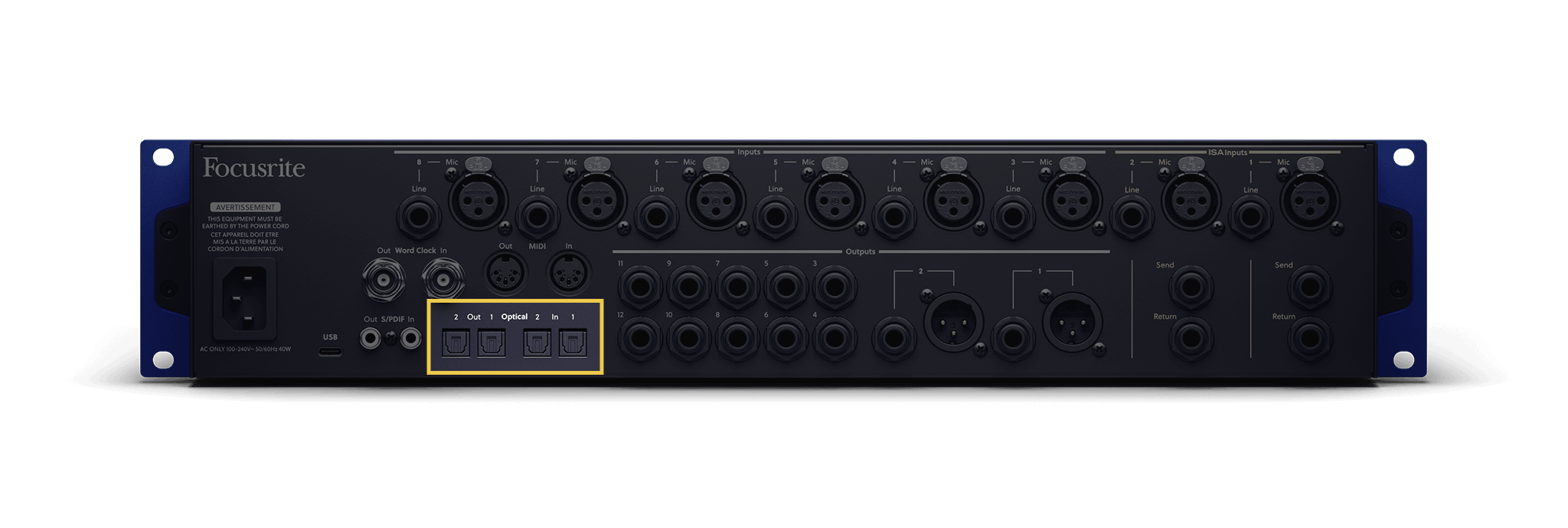

옵티컬 출력 1/2 및 입력 1/2 - ADAT 포맷으로 44.1/48 kHz 또는 88.2/96 kHz 샘플레이트에서 최대 16채널의 디지털 오디오 입력 및 출력용 TOSLINK 커넥터 4개. 입력 및 출력을 설정하여 2채널 옵티컬 S/PDIF 신호를 수신 및 전송할 수 있습니다.
-
MIDI 출력 및 입력 - 외부 MIDI 장비용 표준 5핀 DIN 소켓. ISA C8X가 MIDI 인터페이스 역할을 하여 컴퓨터로부터 MIDI 데이터를 송수신합니다.
-
입력 8에서 3까지 - 채널 3에서 8까지를 위한 여성형 XLR 마이크 입력 8개와 별도의 6.35mm 잭 라인 입력 8개(역순).
-
출력 - 출력 2 및 1용 남성형 XLR 및 6.35mm 소켓 2개, 출력 3에서 12까지를 위한 6.35mm 잭 출력 10개.
-
ISA 채널 입력 2 및 1 - 여성형 XLR 마이크 입력 2개, 6.35mm 잭 라인 입력 2개, 각 ISA 채널용 6.35mm 센드 및 리턴 2쌍.
-
ff 벤트 - 역사적인 '파운데이션 퍼스트(Foundations First)' 로고 모양으로 디자인된 냉각 통풍구입니다. 이 통풍구를 막지 마세요.
이 섹션에서는 ISA C8X 전면 패널의 모든 특징과 기능, 사용 방법, Focusrite Control 2에서 작동하는 방식을 다룹니다.
이 섹션에서는 ISA C8X의 입력 제어 옵션 관련 제어 기능을 다룹니다.

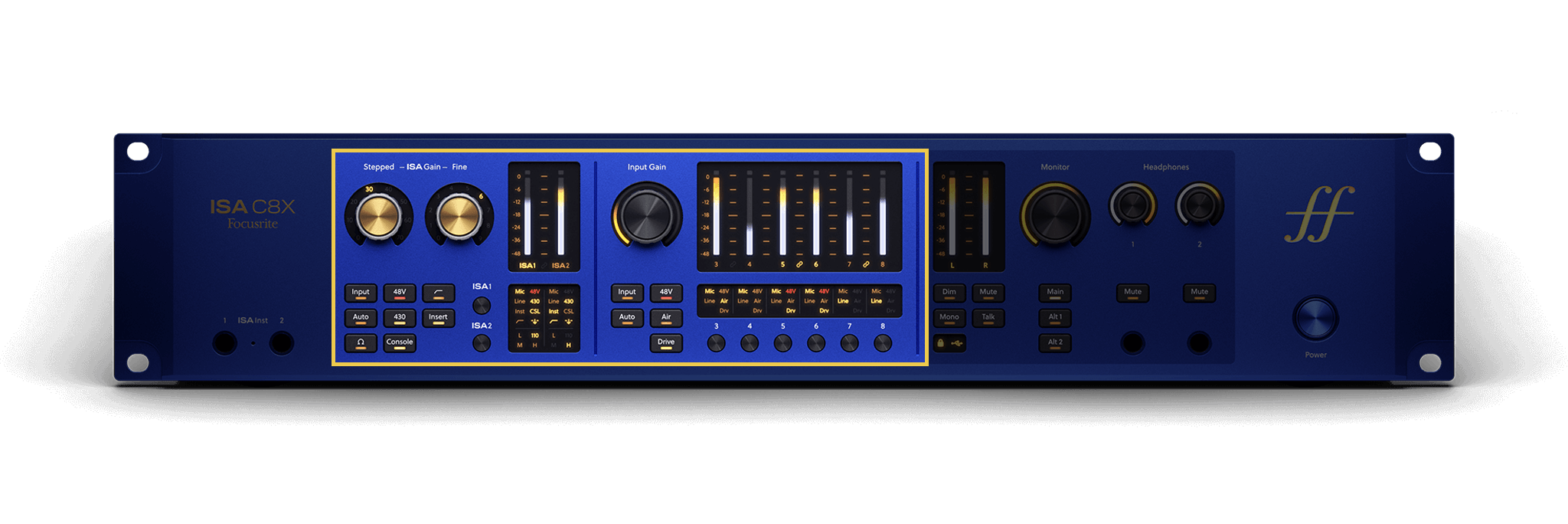

ISA C8X에는 프리앰프 세트별로 하나씩 총 두 개의 입력 섹션이 있습니다. ISA 프리앰프, 입력 1과 2를 위한 제어 옵션 세트와 프리앰프 3–8용 제어 옵션 세트입니다.
프리앰프를 선택하면 선택한 프리앰프에 제어 옵션이 할당됩니다. 언제든지 두 개의 프리앰프를 선택할 수 있습니다. 하나는 ISA 프리앰프이고 다른 하나는 3–8 중 하나입니다.
이 표는 입력 유형별로 사용 가능한 제어 버튼을 보여줍니다:
|
ISA 입력 1–2 |
프리앰프 3–8 |
|---|---|
|
입력 마이크, 라인 또는 인스트루먼트 |
입력 마이크 또는 라인 |
|
48V |
48V |
|
오토 게인 |
오토 게인 |
|
채널 선택 버튼 |
채널 선택 버튼 |
|
스텝 및 파인 게인 조정 |
연속 입력 게인 |
|
430 Air |
Air 기능 |
|
Console |
Drive |
|
하이 패스 필터 |
|
|
인서트 |
|
|
임피던스 Ω |
프리앰프 채널을 선택하면 채널의 게인 및 프리앰프 설정을 조정할 수 있습니다.
-

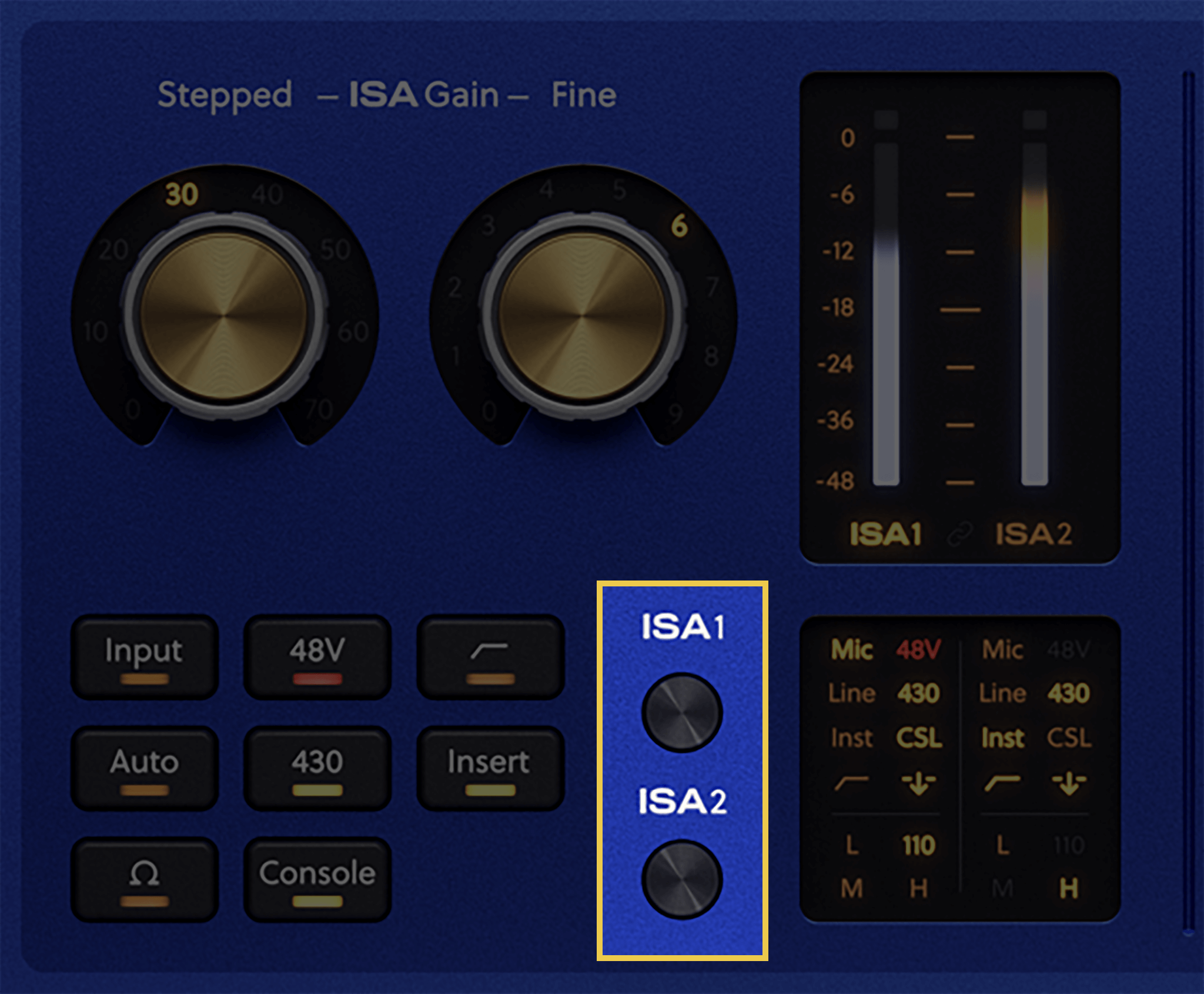

ISA 채널을 선택하려면 ISA 1 또는 ISA 2 버튼을 누릅니다.
미터 아래의 ISA 1 또는 ISA 2 표시등이 켜져서 선택된 채널을 표시합니다.
-

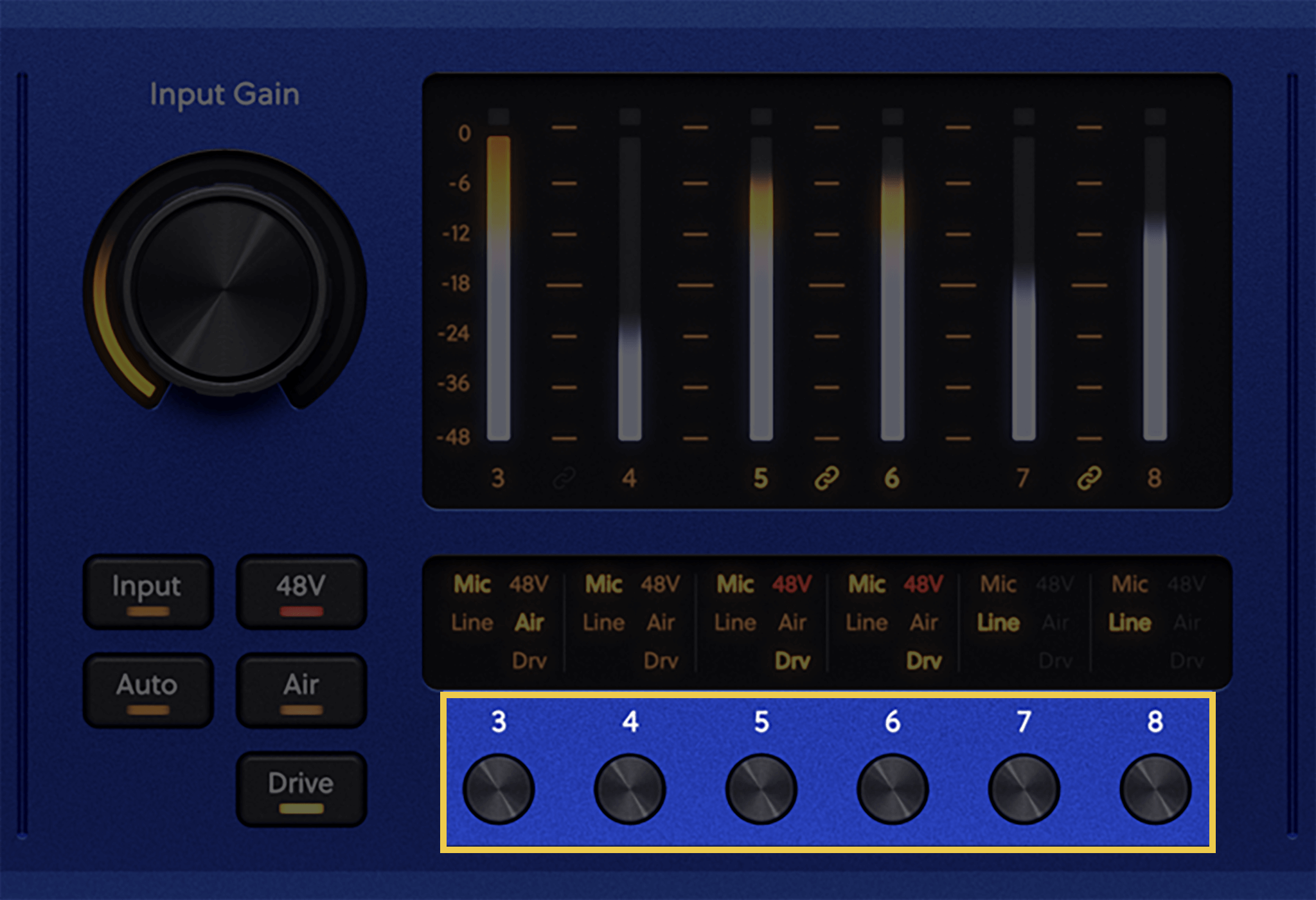

채널 3–8을 선택하려면 채널 미터 아래의 3 - 8로 표시된 버튼을 누릅니다.
선택된 채널의 미터 아래에 있는 LED가 켜져서 선택된 채널을 표시합니다.
|
ISA 프리앰프 선택 |
프리앰프 3 - 8 선택 |
채널을 링크하면 두 채널 번호 모두에 불이 켜집니다.

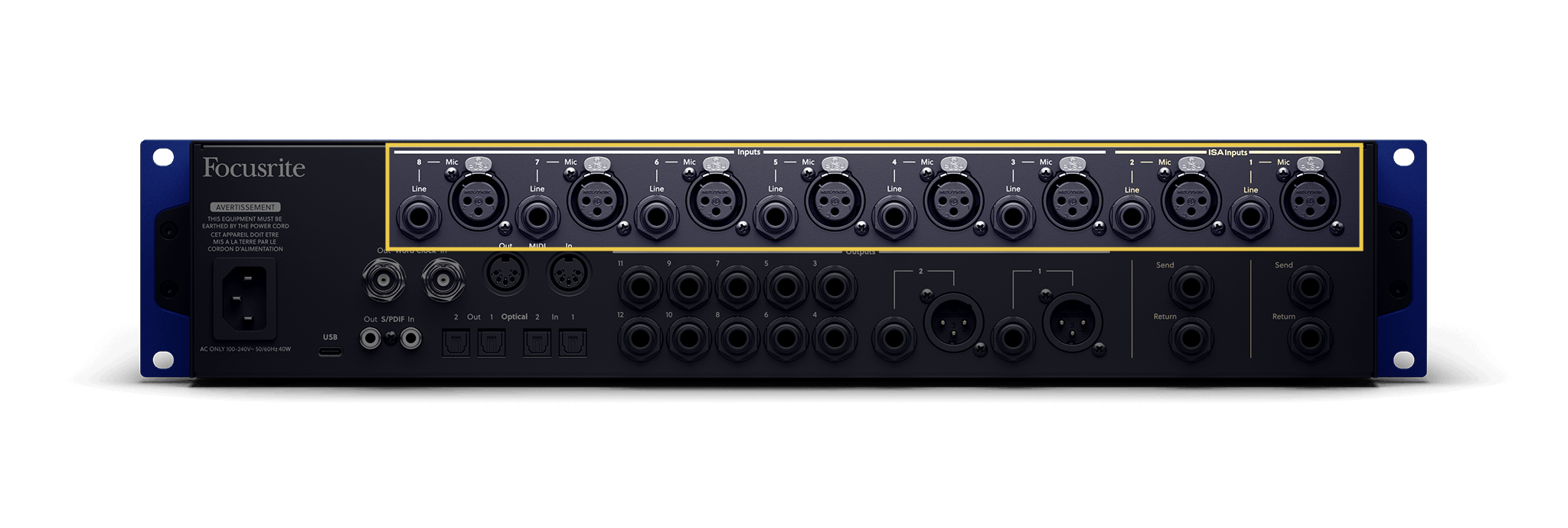

C8X의 각 채널에는 서로 다른 입력 유형에 대한 별도의 커넥터가 있습니다. 즉, 모든 장비를 입력에 연결된 상태로 둘 수 있으며, 빠르게 소스를 연결하기 위해 C8X를 패치 베이에 연결할 수 있습니다.
각 입력에는 마이크/라인 입력용 별도의 커넥터가 있으며, ISA 입력에는 전면 패널에 인스트루먼트 커넥터가 있습니다.
입력 소스를 변경하려면 ISA 채널과 채널 3 - 8 모두 입력 버튼이 있습니다. 입력 버튼을 눌러 입력 소스를 순환합니다. 미터 아래의 인디케이터가 각 채널에 대해 현재 선택된 입력 소스를 표시합니다.
입력 버튼을 누르면 다음 옵션들을 순환합니다:
-
ISA 프리앰프:
-
마이크
-
악기
-
라인 레벨
-
-
초저노이즈 Focusrite 마이크 프리앰프:
-
마이크
-
라인 레벨
-
입력 소스를 변경해도 프리앰프 설정은 동일하게 유지됩니다.

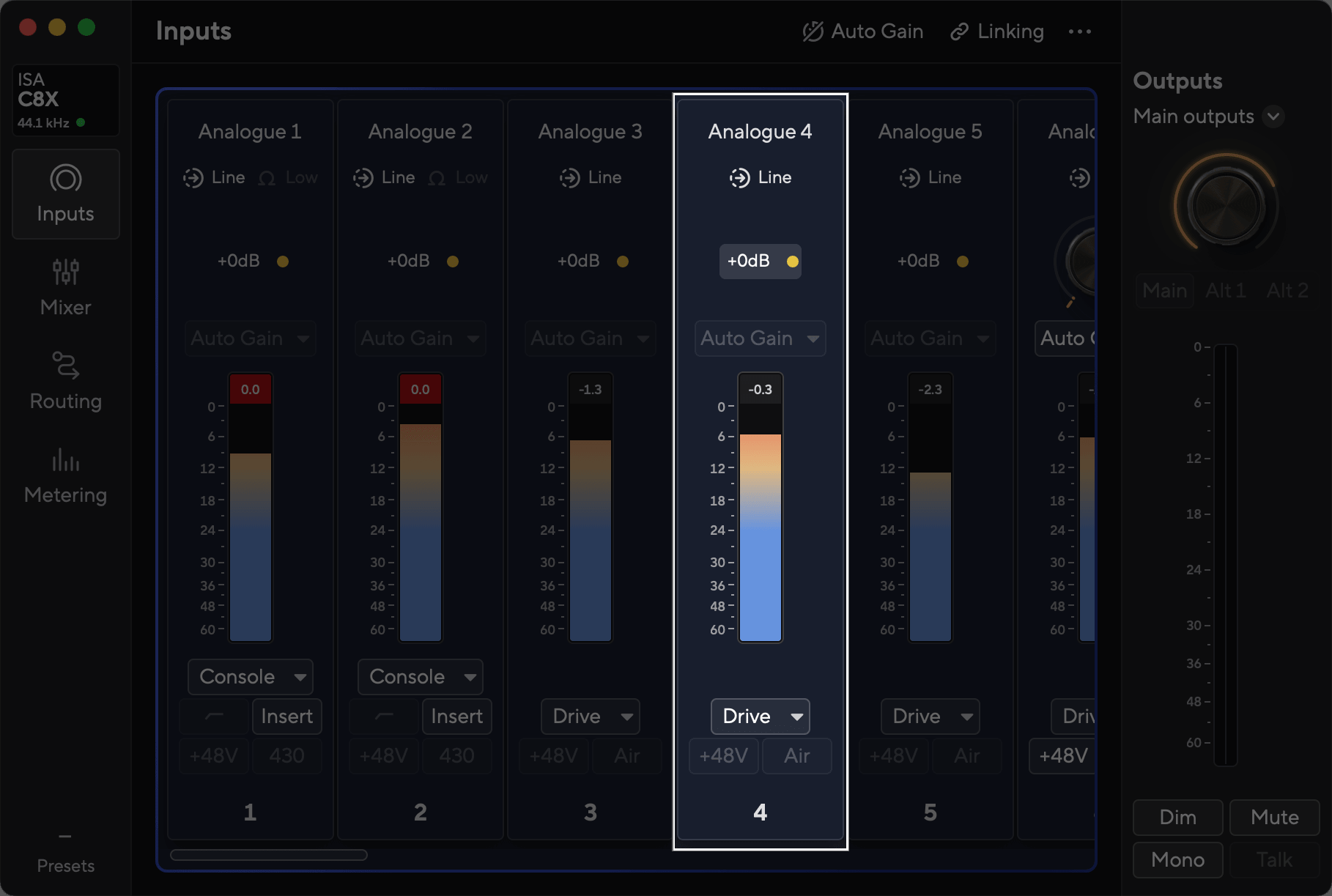

C8X의 라인 입력에 영향을 미치는 프리앰프 제어 옵션은 무엇입니까?
라인 입력에 사용 가능한 설정은 C8X의 다른 입력과 약간 다릅니다. 입력을 라인으로 설정하면 다음 입력 제어 옵션을 사용할 수 없습니다:
-
게인(라인 입력은 고정 게인 입력입니다)
-
48V
-
하이 패스 필터
-
오토 게인
-
430 Air/Air
-
임피던스 Ω
프리앰프 입력 게인은 사용자가 컴퓨터와 녹음 소프트웨어로 전송하는 신호의 양을 제어합니다.
프리앰프 입력 게인에 적절한 레벨을 설정해야 녹음 작업의 품질이 높아집니다. 프리앰프 입력 게인이 너무 낮은 경우 신호가 너무 조용해지며 나중에 레벨을 높이려 할 때 녹음 과정에서 잡음이 들릴 수 있습니다. 한편 프리앰프 입력 게인이 너무 높으면 입력을 '클리핑'하여 녹음에서 거친 왜곡음이 들릴 수 있습니다.

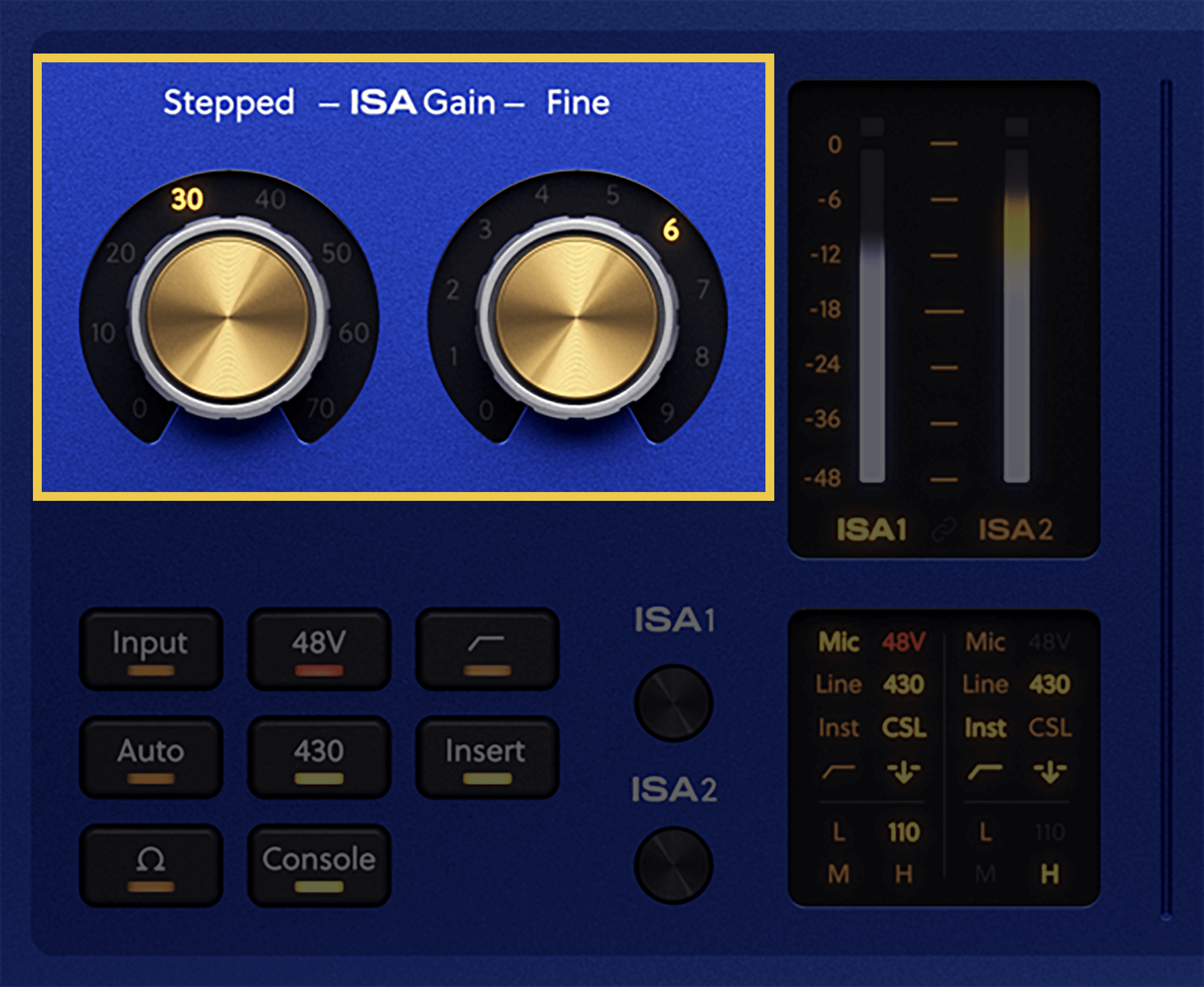

각 ISA 프리앰프에는 두 개의 게인 제어 옵션이 있으며, 서로 함께 작동하여 마이크 또는 인스트루먼트 게인을 설정합니다. 스텝 게인은 메인 게인을 10dB 증분으로 설정하고, 파인 게인으로 1dB 조정을 할 수 있습니다.
스텝 및 파인 게인을 함께 사용하면 79dB 게인 범위를 제공합니다.
작은 정보
파인 게인만으로도 게인을 설정할 수 있습니다. 파인이 최대에 도달하면 스텝 게인이 증가합니다.
예를 들어 스텝이 20dB이고 파인이 9dB인 경우, 파인을 시계 방향으로 돌리면 스텝이 30dB로 증가하고 파인은 0dB로 리셋됩니다.
ISA 채널을 변경하면 두 게인 인디케이터가 새로 선택된 채널에 대해 저장된 게인을 표시합니다.
스텝 게인은 70dB 범위에 걸쳐 8단계로 게인 레벨을 설정합니다. 채널을 선택한 후 스텝 게인 제어을 돌려 8개 위치(0dB, 10dB, 20dB 등)를 이동할 수 있습니다. 인코더 주변의 LED가 현재 게인 값을 표시합니다.
스텝 게인이 최대 또는 최소 게인 값에 도달하면 더 이상 게인이 증가하거나 감소하지 않습니다. 파인 게인 컨트롤을 사용하여 게인을 미세 조정할 수 있습니다.

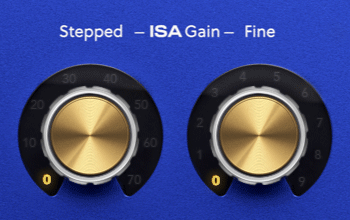

파인 게인은 세부 스텝 10단계에 걸쳐 최대 9dB까지 높입니다.
채널을 선택한 후 파인 제어를 돌려 10개의 증분을 이동할 수 있습니다. 제어 기능 주변의 표시기가 설정을 표시하도록 업데이트됩니다.
파인 레벨이 최대에 도달하면 스텝 게인이 증가합니다. 예를 들어 스텝 게인이 40으로 설정되고 파인 게인이 9로 설정된 경우, 파인 게인을 시계 방향으로 돌리면 스텝 게인이 50으로 증가하고 파인 게인은 0으로 리셋됩니다.
스텝 및 파인 게인을 함께 사용하면 79dB 게인 범위를 제공합니다.

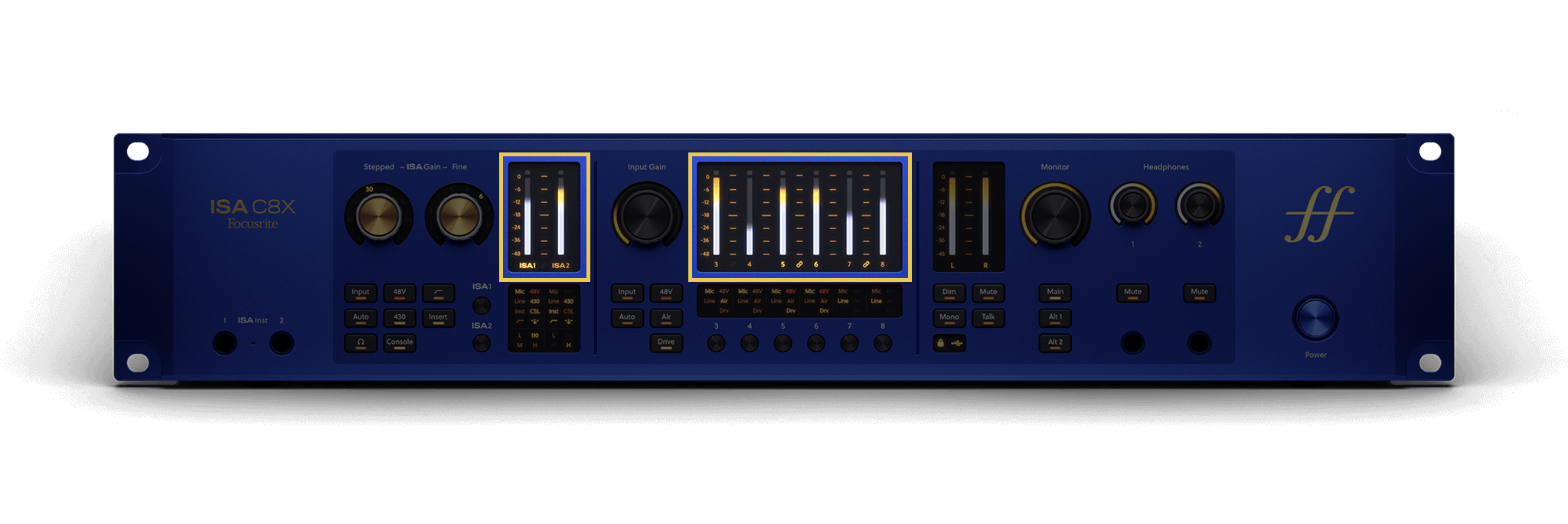

미터 1–8은 각 C8X의 입력 레벨을 표시합니다.
게인을 높이거나 소스 자체가 커지면, 미터에 표시되는 컴퓨터 입력 레벨 수치가 상승합니다.
미터 왼쪽에는 -48dBFS에서 0dBFS까지의 눈금이 있습니다. 녹음할 때는 약 -18dBFS의 신호 레벨을 목표로 하고, 신호의 가장 큰 부분이 -12dBFS에 도달하도록 합니다.
작은 정보
신호가 클리핑되면 미터 상단에 있는 클립 지시등에 빨간색 불이 켜집니다. 이 경우 해당 채널을 선택하여 게인을 낮춥니다.

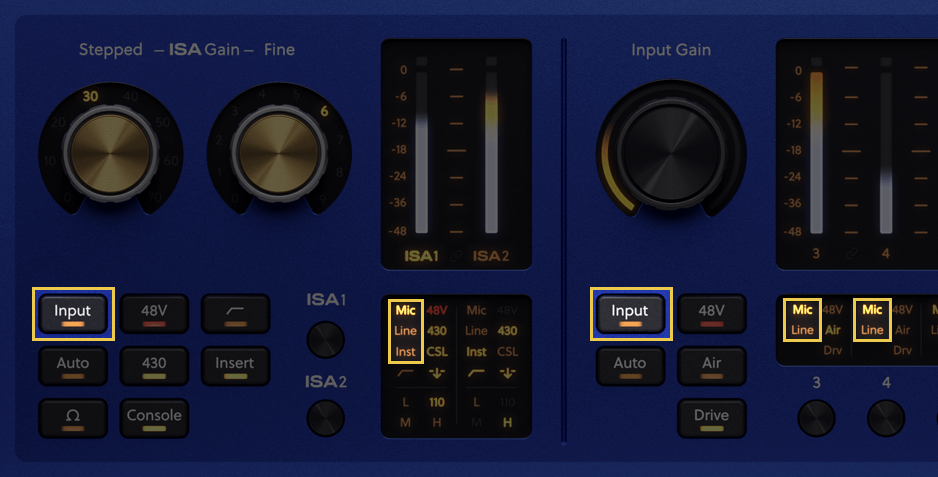

입력을 눌러 사용 가능한 소스를 순환합니다. LED가 활성화된 소스를 표시합니다:
-
채널 1–2용 마이크/라인/인스트루먼트
-
채널 3–8용 마이크/라인
채널당 한 번에 하나의 입력 유형만 사용할 수 있습니다.
|
ISA 프리앰프 입력 소스 선택 |
입력 3~8 입력 소스 선택 |

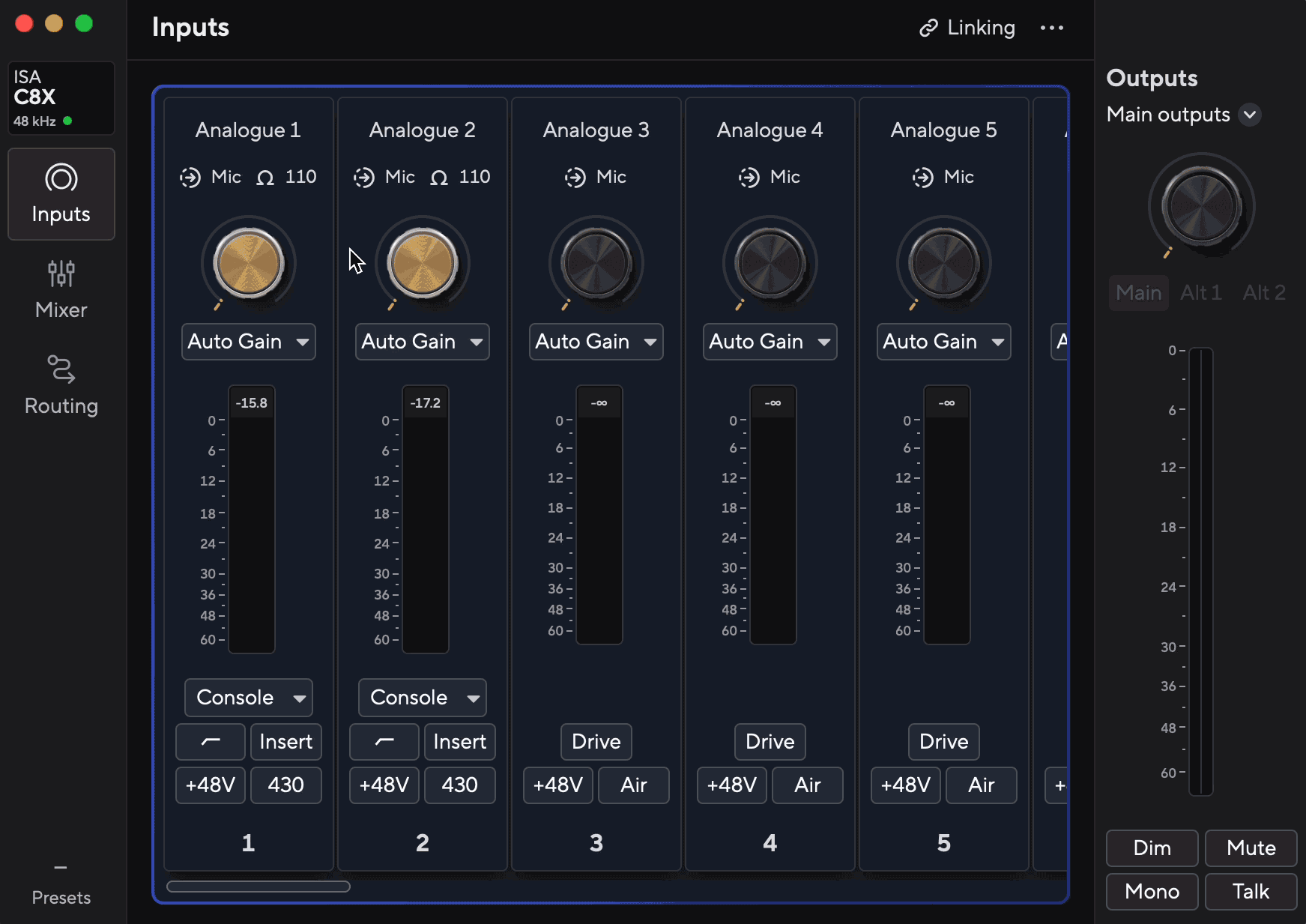

각 채널 스트립 상단의 입력 소스 선택기를 사용하여 Focusrite Control 2에서 원격으로 입력 소스를 변경할 수 있습니다.
ISA 입력은 마이크, 라인, 인스트루먼트 간에 변경됩니다. 입력 3–8은 마이크와 라인 간에 변경됩니다.
참고
입력을 라인 또는 인스트루먼트로 설정하면 Focusrite Control 2가 해당 입력 유형에 사용할 수 없는 일부 제어 옵션을 비활성화합니다.

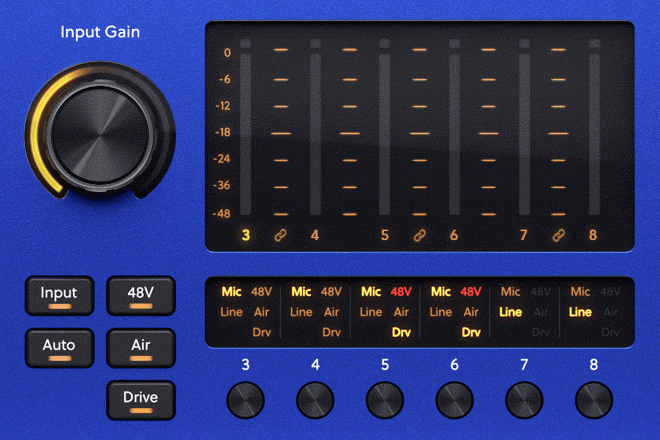

'팬텀 전원'으로도 알려진 48V는 인터페이스의 XLR 커넥터에서 작동하는 데 전원이 필요한 장치로 48볼트를 전송합니다. 가장 일반적인 용도는 콘덴서 마이크에 전원을 보내는 것이지만, 인라인 마이크 프리앰프, 활성 다이내믹 마이크, 활성 DI 박스에도 48V가 필요할 수 있습니다.
48V을 켜려면:
-
XLR 케이블을 사용해서 마이크나 전원 연결된 장치를 사용자 인터페이스의 XLR 입력으로 연결합니다. 48V는 6.35mm (1/4") 잭 입력으로 전송되지 않습니다.
-
올바른 입력 채널을 선택합니다.
-
48V 버튼(또는 해당 소프트웨어 버튼) 을 누릅니다.
48V 아이콘에 불이 켜지면 활성화된 것입니다.
이제 48V 팬텀 전원이 선택된 XLR 입력과 더불어 XLR 입력에 연결된 모든 장치들로 전송됩니다.
Focusrite Control 2에서 48V(팬텀 전원)를 활성화하려면 활성화하려는 입력의 버튼을 클릭합니다. 이는 C8X의 전면 패널에서 48V 버튼을 누르는 것과 같습니다.
|
팬텀 전원 꺼짐 |
팬텀 전원 켜짐 |
하이 패스 필터 버튼 을 눌러 선택된 입력에서 75Hz, 18dB/옥타브 하이 패스 필터를 활성화합니다.
마이크 스탠드의 럼블과 같은 원치 않는 저주파수를 줄이는 데 사용합니다.
Focusrite Control 2에서 하이 패스 필터를 활성화하려면 활성화하려는 입력에 대한 하이 패스 필터 버튼 을 클릭합니다. 이는 C8X의 전면 패널에서 하이 패스 필터 버튼을 누르는 것과 같습니다.
|
하이 패스 필터 꺼짐 |
하이 패스 필터 켜짐 |
Auto Gain을 사용하면 ISA C8X로 10초 동안 신호(예: 노래 또는 악기 연주)를 보낼 수 있으며 ISA가 프리앰프에 적합한 레벨을 설정합니다. 레벨이 적절하지 않은 경우, 녹음 전에 게인 제어 옵션을 수동으로 조정하여 레벨을 미세 조정할 수 있습니다.
오토 게인을 사용하려면:
-
선택 버튼을 눌러 프리앰프 제어 옵션들을 정확한 프리앰프로 이동합니다.
-
ISA C8X의 Auto 버튼 또는 해당 소프트웨어 버튼을 누릅니다.
Auto 아이콘에 10초 동안 불이 켜집니다. 해당 입력 미터가 10초 카운트다운 타이머로 바뀝니다.
-
오토 게인 카운트다운 동안 마이크에 대고 말하거나 노래하거나 악기를 연주합니다. 오토 게인이 적절한 레벨을 찾을 수 있도록 녹음하는 동안 원하는 퍼포먼스를 수행합니다.
Auto Gain이 성공하면 C8X가 게인 값을 표시하기 전에 미터에 녹색 불이 켜집니다. 이제 녹음에 적합한 레벨로 게인이 설정되었습니다.
Auto Gain이 실패하면 미터에 빨간색 불이 켜집니다. 자세한 내용은 Gain Halo에 Red 불이 켜짐 섹션을 참조하세요.
참고
ISA의 Auto Gain은 입력 신호뿐만 아니라 다음 요소도 고려하여 레벨이 올바르게 설정되도록 합니다:
-
프리앰프의 노이즈 플로어
-
디지털 사일런스
-
채널 간 크로스토크
-
마이크로의 불필요한 잡음 및 충격
Focusrite Control 2에서 Auto Gain을 사용하려면:
-
Focusrite Control 2에서 Auto Gain 버튼을 클릭합니다.
-
오토 게인 카운트다운 동안 마이크에 대고 말하거나 노래하거나 악기를 연주합니다. 오토 게인이 적절한 레벨을 찾을 수 있도록 녹음하는 동안 원하는 퍼포먼스를 수행합니다.
오토 게인 프로세스가 시작되면서 소프트웨어 게인 헤일로가 카운트다운 타이머로 바뀝니다.
Auto Gain이 성공하면 C8X가 게인 값을 표시하기 전에 미터에 녹색 불이 켜집니다. 이제 녹음에 적합한 레벨로 게인이 설정되었습니다.

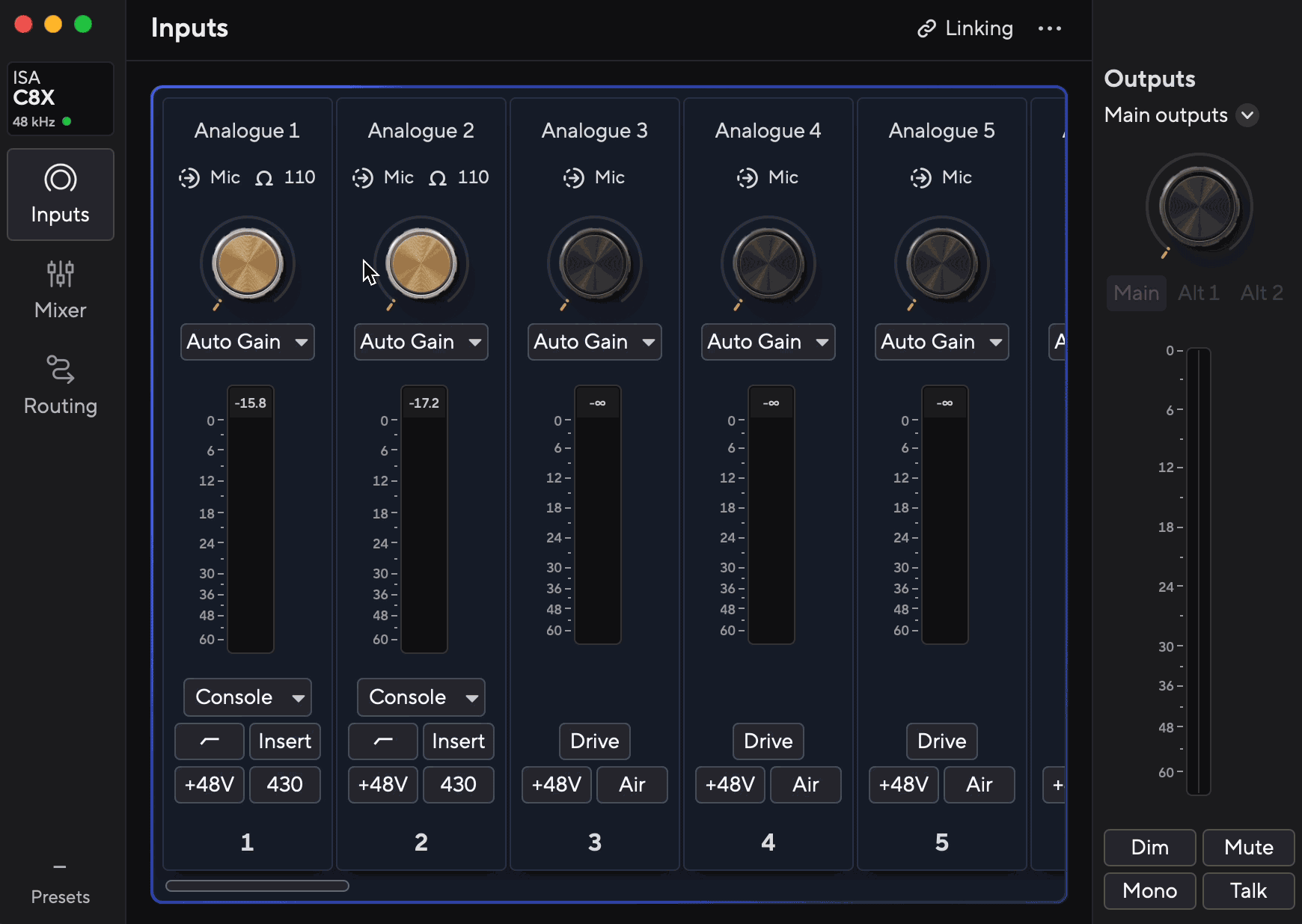

신호가 Auto Gain에 적합하지 않은 경우(예: 감지된 신호 없음), 10초 후 Auto Gain이 중지되고 미터에 빨간색 불이 켜집니다. 게인은 Auto Gain을 시작하기 전에 설정한 값으로 돌아갑니다.
|
오토 게인 실패 |
이는 신호 없음, 매우 조용한 신호, 너무 큰 신호를 포함한 모든 사용 불가능한 신호에 대해 발생할 수 있습니다. 이 오류 메시지가 표시되면 다음을 시도하세요:
-
소스를 올바른 입력에 연결했는지 확인하세요.
-
콘덴서 마이크의 경우 48V(팬텀 전원)를 켭니다.
-
Auto Gain이 실행되는 동안 소리를 내고 있는지 확인하세요.
-
신호가 너무 크지 않은지 확인하세요.
-
라인 레벨 장치(신스, 키보드, 앰프 모델러)에 XLR 입력을 사용하는 경우 대신 잭 입력을 사용하세요.
-
연결된 장치의 출력을 줄입니다.
-
-
신호가 너무 조용한 경우 Auto Gain을 시작하기 전에 게인을 25–50% 증가시킵니다.
Auto Gain을 사용하면 ISA C8X로 10초 동안 신호(예: 노래 또는 악기 연주)를 보낼 수 있으며 ISA가 프리앰프에 적합한 레벨을 설정합니다. 레벨이 적절하지 않은 경우, 녹음 전에 게인 제어 옵션을 수동으로 조정하여 레벨을 미세 조정할 수 있습니다.
ISA C8X에서 원하는 만큼 많은 채널에 Auto Gain을 사용할 수 있습니다.
멀티채널 오토 게인을 사용하려면
-
오토 버튼을 1초 동안 누릅니다.
멀티채널 Auto Gain 모드에 있으면 모든 선택 LED가 느리게 깜빡입니다.
-
선택 버튼을 눌러 오토 게인을 적용하려는 채널을 선택합니다.
-
준비가 되었을 때 오토 버튼을 다시 누르면 선택된 채널에 오토 게인 과정이 시작됩니다.

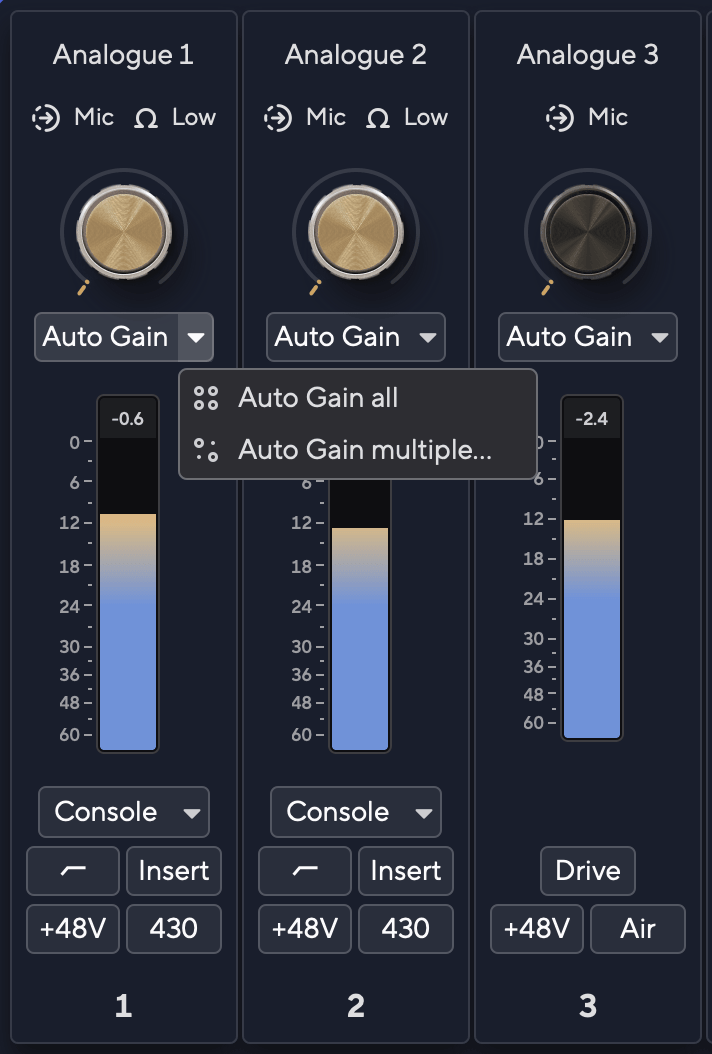

Focusrite Control 2에서 멀티채널 Auto Gain을 실행할 수도 있습니다.
이를 위해서는:
-
Focusrite Control 2을 열고 입력 탭으로 이동합니다.
-
Auto Gain 버튼의 드롭다운 화살표를 클릭합니다.
-
, , 중 하나를 선택합니다.
-
Auto Gain 전체 는 ISA C8X의 모든 채널에 대한 Auto Gain 실행을 시작합니다.
-
'오토 게인 다중'을 선택하면 사용자가 오토 게인을 실행하고자 하는 채널을 선택할 수 있습니다.
-
-
Auto Gain 다중을 클릭한 경우 Auto Gain을 원하는 채널을 선택합니다.
-
를 클릭합니다.
Auto Gain이 완료되면 Focusrite Control 2가 채널과 새로운 게인 레벨을 표시합니다:
|
모든 채널 |
다중 채널 |
멀티채널 오토 게인은 한 개나 여러 개, 또는 모든 채널에서 프로세스 중 실패할 수 있습니다.
|
모든 채널에서 오토 게인 조정이 실패하면 오토 게인 조정 실패 메시지가 표시됩니다. |
한 개 또는 일부 채널에서 오토 게인이 실패하면 오토 게인 성공 메시지가 표시되는 한편 모든 채널에 오토 게인 옵션이 생깁니다. |
이 경우 다음 중 하나를 수행합니다:
-
<0/>를 클릭하여 오토 게인을 실행했던 모든 채널(성공한 채널 포함) 에 모든 오토 게인을 다시 실행합니다.
-
닫기를 클릭하고 실패한 채널에 오토 게인을 실행합니다.
-
닫기를 클릭하고 실패한 채널들의 게인을 수동으로 조정합니다.
430 Air는 ISA 430 MkII의 Mic Air mode를 현대적으로 재현한 것입니다. 신호의 고주파수 콘텐츠를 향상시켜, 사운드에 "air"라고 불리는 공간감을 더합니다. 430 Air는 인덕터 기반 서킷을 사용하여 프리앰프와 상호 작용하며 EQ 없이도 추가적인 명료함을 제공합니다.
Focusrite Control 2에서 430 Air를 활성화하려면 프리앰프 채널 스트립의 430 버튼을 클릭합니다. 이는 C8X의 전면 패널에서 430 버튼을 누르는 것과 같습니다.
|
430 Air 꺼짐 |
430 Air 켜짐 |

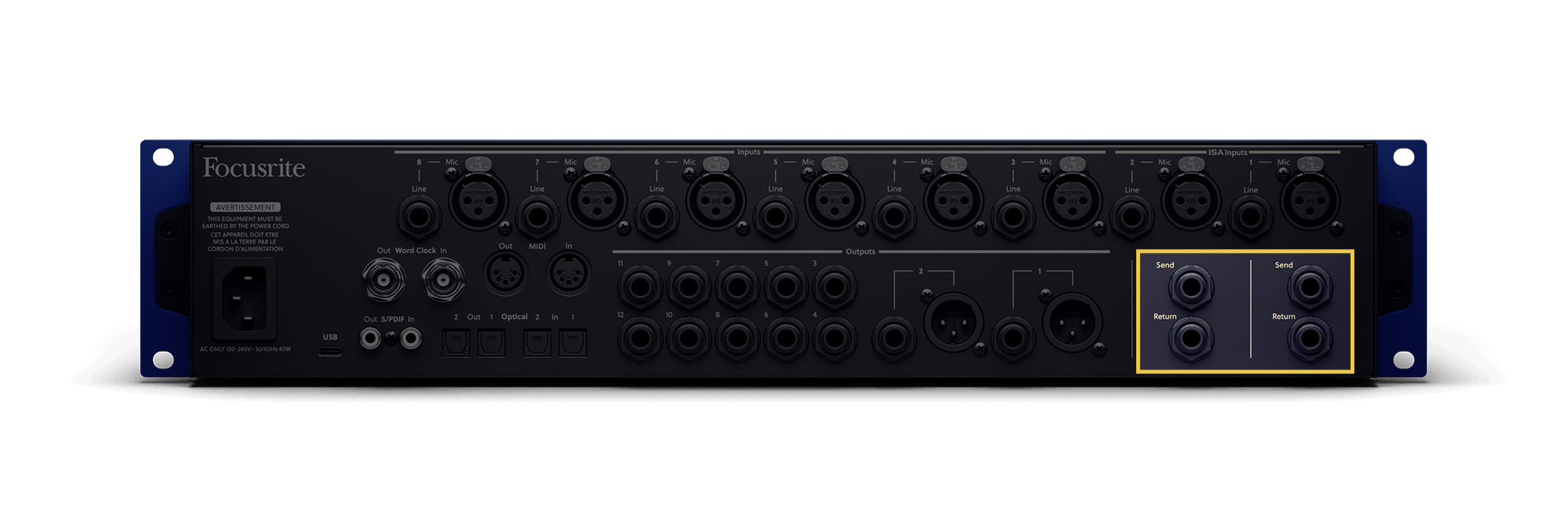

인서트를 눌러 선택된 ISA 프리앰프에 대한 센드/리턴 TRS 연결을 통해 신호 패스를 전환합니다. 이를 사용하여 ADC에 도달하기 전에 아웃보드 기어(예: 컴프레서 또는 EQ)를 통해 신호를 라우팅합니다.
Focusrite Control 2에서 채널의 인서트 포인트를 활성화하려면 프리앰프 채널 스트립 하단의 인서트 버튼을 클릭합니다. 이는 C8X의 전면 패널에서 인서트 버튼을 누르는 것과 같습니다.
|
인서트 포인트 꺼짐 |
인서트 포인트 켜짐 |

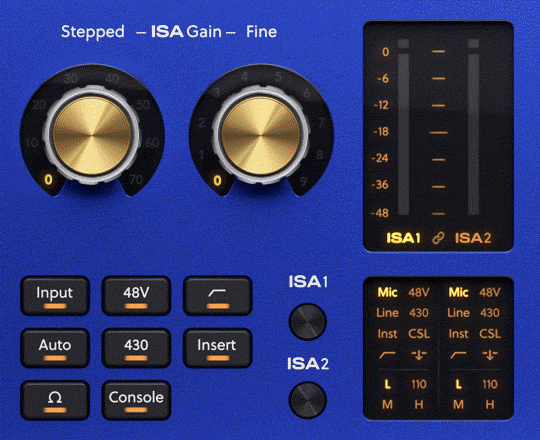

Ω로 표시된 임피던스 버튼을 누르면 마이크 입력의 4가지 임피던스 값 또는 ISA Inst 입력의 2가지 값을 순환합니다. ISA 표시 LED가 선택된 설정을 표시합니다. 다양한 값에 따라 프리앰프의 게인 및 주파수 응답뿐만 아니라 연결된 마이크의 동작 방식도 영향을 받습니다.
라인 입력 임피던스는 20kΩ로 고정되어 있으며 임피던스 Ω 버튼의 영향을 받지 않습니다.

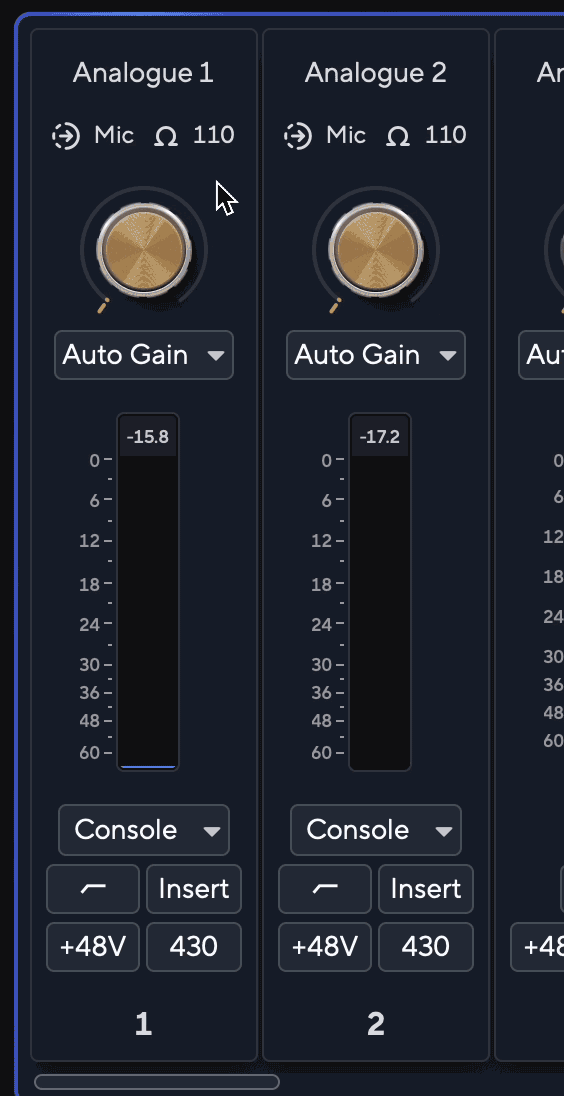

Focusrite Control 2에서 프리앰프 임피던스를 변경하려면 프리앰프 채널 스트립 상단의 임피던스 Ω 버튼을 클릭합니다.
다양한 입력 유형에는 서로 다른 임피던스가 사용 가능합니다. Focusrite Control 2는 현재 선택된 입력 유형에 사용할 수 없는 임피던스를 회색으로 표시합니다.
Console 버튼을 활성화하면 ISA 채널은 올-아날로그 신호 흐름의 일부처럼 동작합니다. 낮은 레벨에서는 신호가 명료하고 투명하게 유지되지만, 채널을 더 강하게 구동하면(더 높은 레벨의 입력 신호 또는 게인 증가) 신호에서 아날로그 새츄레이션이 들리기 시작합니다.
Console은 가변 올-아날로그 이펙트이며 결과는 따뜻한 새츄레이션과 저역 펀치입니다.
Console 이펙트는 가변 제어가 있는 소프트 클립 서킷을 사용하므로 이펙트 양을 조절할 수 있습니다.
Console mode를 조정하고 채널에 적용되는 이펙트를 조정할 수 있습니다. 가변 Console mode로 들어가려면 Console 버튼을 1초 동안 길게 누릅니다.
가변 Console mode가 활성화되면:
-
Console 버튼과 표시 LED가 blue 느리게 깜빡이기 시작합니다.
-
ISA 파인 값이 blue로 변경됩니다.
ISA Fine 게인이 이제 Console 이펙트 양을 설정합니다.
채널을 변경하면 동작은 새 채널의 Console 상태에 따라 달라집니다:
-
Console이 켜져 있으면 파인 게인은 가변 Console mode로 유지되고 새 채널의 Console 양을 표시합니다.
-
Console이 꺼져 있으면 파인 게인은 게인 제어로 돌아갑니다.
가변 Console mode를 종료하려면 Console을 누릅니다. Console이 꺼진 상태에서 가변 Console mode로 들어가면 채널이 자동으로 Console을 활성화합니다.
채널이 링크되어 있으면 양을 조정하면 두 채널이 함께 영향을 받습니다.
참고
ISA 게인 제어가 가변 Console mode에서 일시적으로 사용 불가능해집니다.

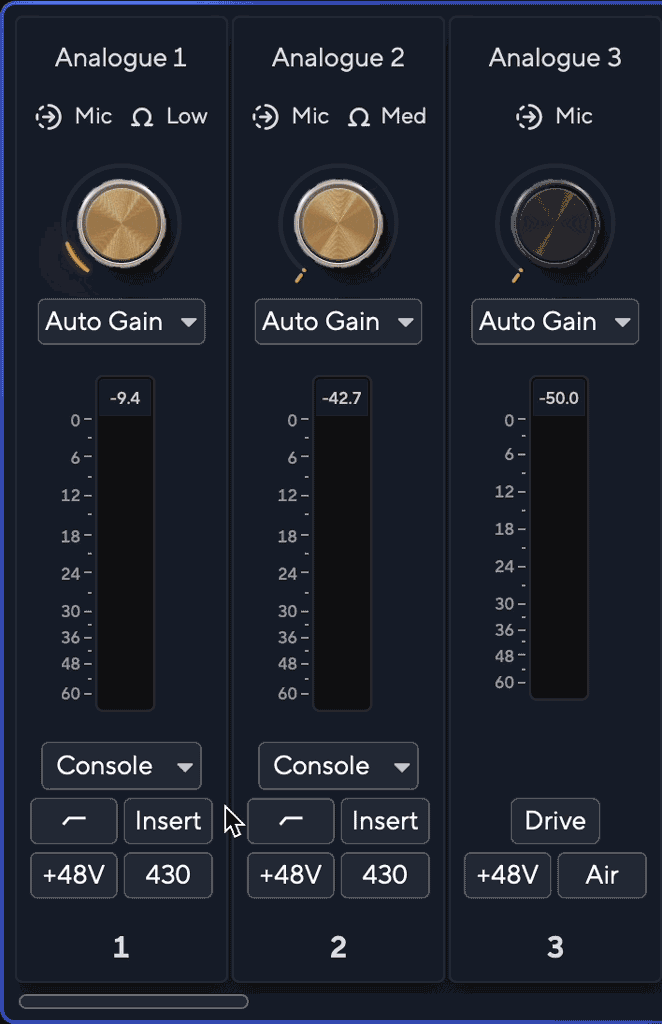

Focusrite Control 2에서 Console mode를 활성화하고 슬라이더를 사용하여 Console이 신호에 미치는 영향을 조정할 수 있습니다.
Console 버튼이 켜져 있을 때 앰버 불이 켜집니다.
가변 Console mode를 조정하려면 Console 버튼의 드롭다운 화살표를 클릭하고 슬라이더를 이동합니다. 더 미묘한 이펙트를 위해서는 왼쪽으로, 더 많은 새츄레이션과 저역 펀치를 위해서는 오른쪽으로 이동합니다.

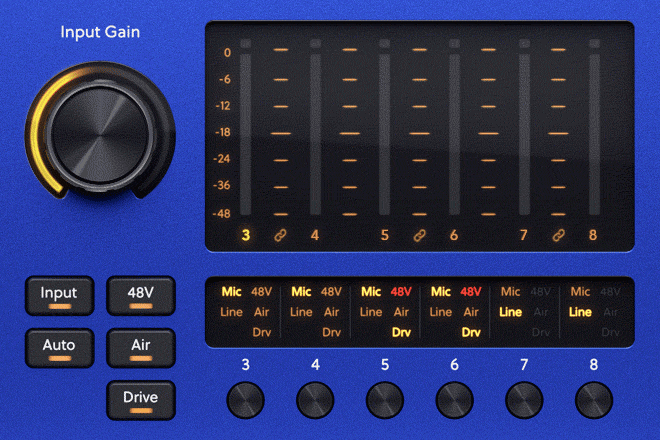

Air를 활성화하려면 Air 버튼을 누릅니다. Air를 활성화하면 아날로그 하이 셸프 서킷이 작동하여 프리앰프의 주파수 응답을 미묘하게 변경하여 클래식 트랜스포머 기반 ISA 마이크 프리앰프의 임피던스 및 레조넌스 특성을 모델링합니다.
마이크로 녹음할 때 중주파수 범위에서 향상된 명료함과 선명도를 추가합니다. Air는 대부분의 소스에 추가적인 개성을 제공하는 데 탁월하지만 보컬과 어쿠스틱 악기에서 특히 잘 작동합니다.

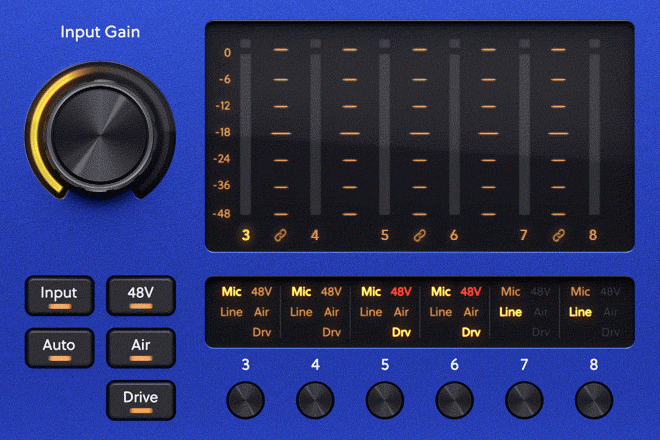

Drive를 활성화하려면 ISA C8X의 전면 패널에서 Drive 버튼을 누릅니다. Drive를 활성화하면 가변 DSP 기반 하모닉 왜곡이 추가되어 아날로그 프리앰프 특유의 따뜻한 느낌을 구현합니다.
|
Drive 꺼짐. |
Drive 켜짐. |
Drive mode를 조정하고 신호에 적용되는 이펙트를 조정할 수 있습니다. 가변 Drive mode로 들어가려면 Drive를 1초 동안 길게 누릅니다.
가변 Drive mode가 활성화되면:
-
Drive 버튼 LED가 blue 느리게 깜빡이기 시작합니다.
-
입력 게인이 가변 Drive 모드로 변경됩니다.
입력 게인 제어를 돌려 드라이브 양을 설정할 수 있습니다. 인코더 주변의 헤일로가 양을 표시하도록 업데이트됩니다.
채널을 변경하면 동작은 새 채널의 Drive 상태에 따라 달라집니다:
-
Drive가 켜져 있으면 입력 게인은 가변 Drive mode로 유지되고 새 채널의 드라이브 양을 표시합니다.
-
Drive가 꺼져 있으면 입력 게인은 게인 제어로 돌아갑니다.
가변 Drive mode를 종료하려면 Drive를 누릅니다. Drive가 꺼진 상태에서 가변 Drive mode로 들어가면 채널이 자동으로 Drive를 활성화합니다.
채널이 링크되어 있으면 양을 조정하면 두 채널이 함께 영향을 받습니다.

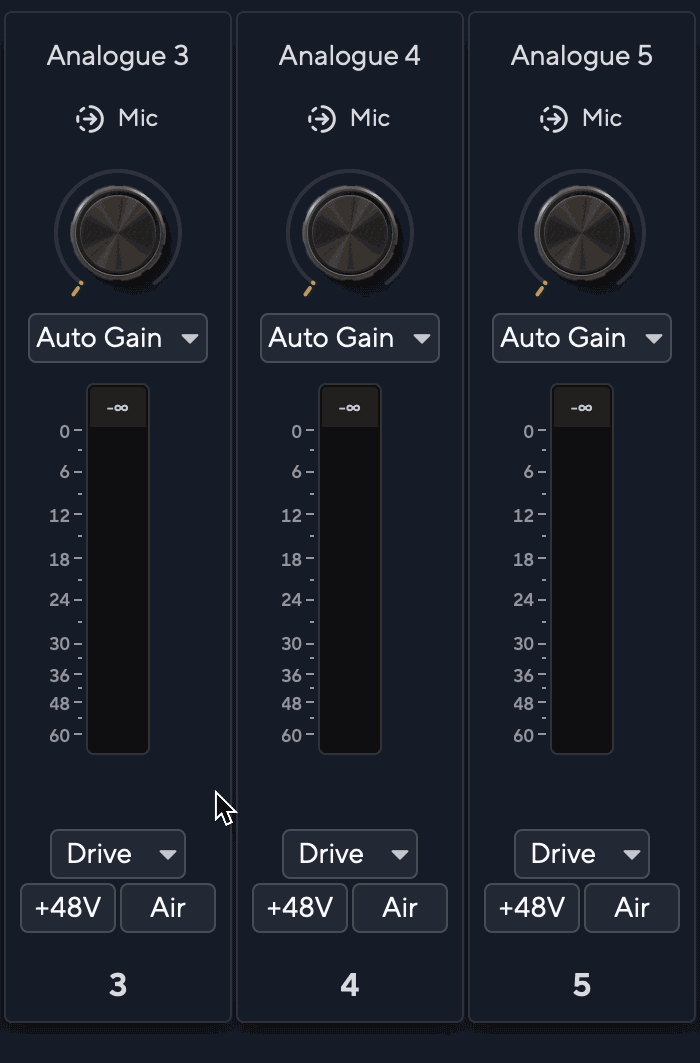

Focusrite Control 2에서 Drive mode를 활성화하고 슬라이더를 사용하여 Drive가 신호에 미치는 이펙트를 조정할 수 있습니다.
Drive 버튼이 켜져 있을 때 앰버 불이 켜집니다.
가변 Drive mode를 조정하려면 Drive 버튼의 드롭다운 화살표를 클릭하고 슬라이더를 이동합니다. 더 미묘한 이펙트를 위해서는 왼쪽으로, 왜곡과 따뜻한 느낌을 추가하려면 오른쪽으로 이동합니다.

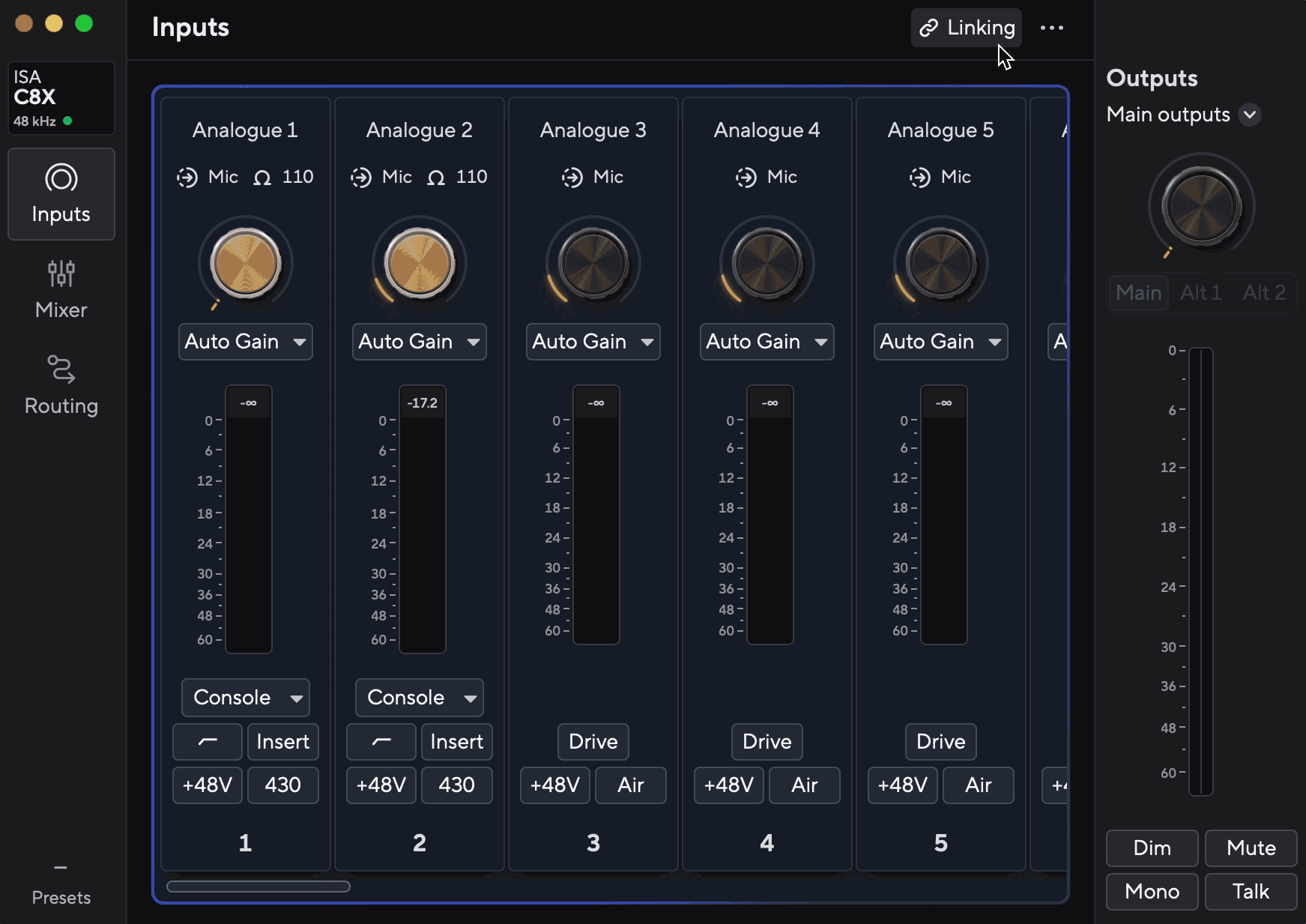

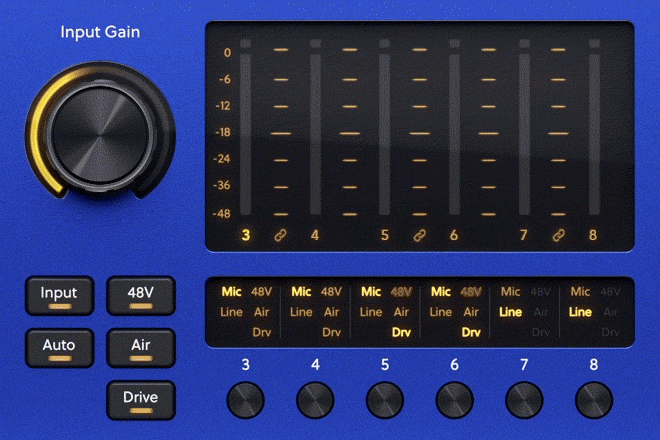

채널을 링크하면 인접한 두 채널을 쌍으로 함께 제어할 수 있어 스테레오 소스나 페어드 입력에 대해 일치하는 설정이 필요할 때 작업이 간소화됩니다.
어떤 채널을 링크할 수 있습니까?
고정된 인접 채널 쌍만 링크할 수 있습니다. 지원되는 쌍은 다음과 같습니다:
-
채널 1과 2
-
채널 3과 4
-
채널 5와 6
-
채널 7과 8
|
ISA 프리앰프 연결하기 |
프리앰프 3~8 연결 |
채널이 링크되면:
-
두 채널 모두에 대해 채널 LED에 불이 켜집니다.
-
해당 쌍의 각 채널에 대한 모든 제어 옵션이 링크되어 함께 제어됩니다.
-
프리앰프 게인 – 링크된 쌍은 예상치 못한 레벨 변경을 방지하기 위해 두 채널 중 가장 낮은 게인 설정을 사용합니다.
-
48V 팬텀 전원 – 링크할 때 어느 채널에서든 48V가 활성화되어 있으면 두 채널 모두에서 팬텀 전원이 꺼지고 기본 상태로 설정됩니다.
-
제어 버튼 – 링크할 때 선택 버튼을 길게 누른 채널의 설정을 두 채널이 모두 채택합니다. 예를 들어 채널 3의 선택을 길게 눌러 링크를 시작하면 채널 3과 4 쌍은 채널 3의 제어 상태를 그대로 반영합니다.
링크된 쌍 내의 모든 제어 옵션(게인, 패드, 팬텀 전원 인디케이터 등)은 이제 두 채널을 함께 반영하고 영향을 미칩니다.
-
쌍의 링크가 해제되면:
-
채널 중 하나의 채널 LED가 꺼집니다.
-
각 채널은 활성 상태를 유지하지만 독립적으로 제어할 수 있습니다.

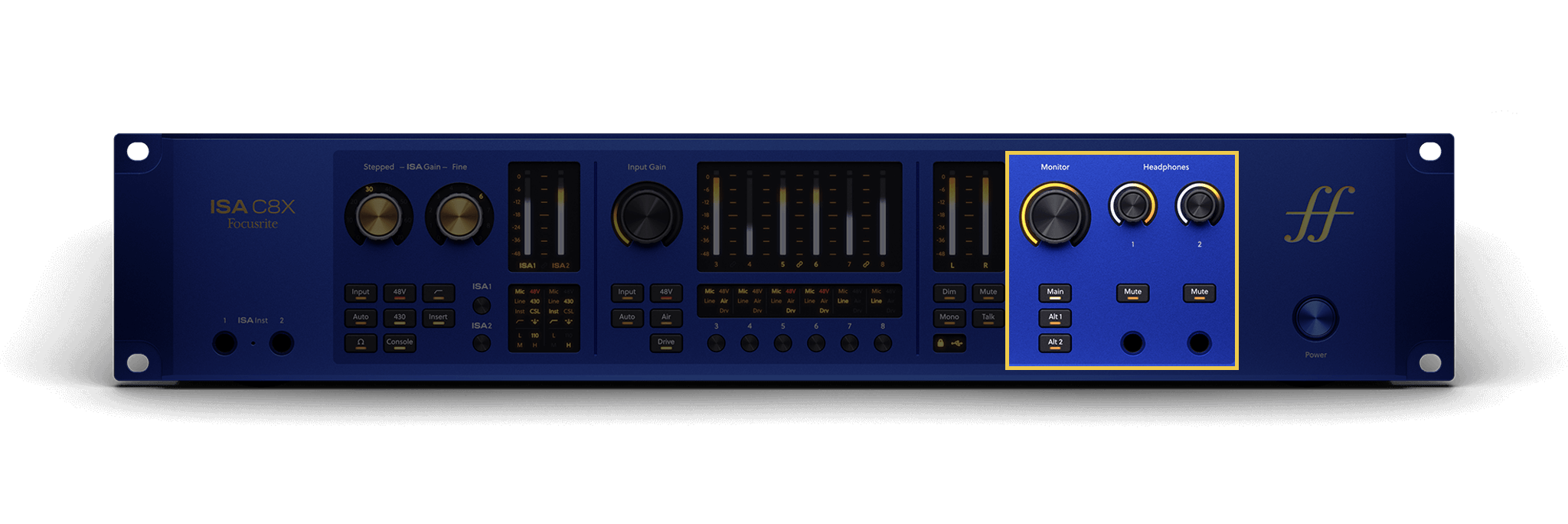

이 섹션은 ISA C8X의 출력 제어를 다룹니다.
ISA C8X에는 12개의 할당 가능한 아날로그 출력이 있으며, 각 출력에는 Dim, 음소거, 합산, 토크백 및 스피커 전환 기능이 있고, 레벨 및 음소거를 위한 하드웨어 및 소프트웨어 제어가 있는 두 개의 독립적인 헤드폰 출력이 있습니다.
모니터 제어 섹션은 다음을 포함하여 모니터 출력을 제어하는 모든 항목과 관련이 있습니다:
Dim 버튼은 사용자의 출력으로 전송되는 출력 레벨을 18dB만큼 낮춥니다.
|
Dim 꺼짐 |
Dim 켜짐 |
Dim 버튼은 플레이백을 중단하지 않고 작업실 내에서 대화하거나 아이디어를 실행하는 데 유용합니다.
기본적으로 Dim은 메인 모니터 출력 1과 2에 영향을 미치나, Focusrite Control 2에서는 이를 변경하여 Alt 출력을 제어할 수 있습니다.
Dim 기능을 켜거나 끄려면 Focusrite Control 2 오른쪽에 있는 출력 섹션에서 버튼을 클릭합니다.
Dim 버튼은 C8X의 전면 패널의 Dim 버튼과 같은 방법으로 작동하며, 사용자의 출력으로 전송되는 출력 레벨을 18dB만큼 낮춥니다.
|
Dim 꺼짐 |
Dim 켜짐 |
음소거 버튼은 사용자의 출력으로 전송되는 신호를 음소거합니다.
|
음소거 꺼짐 |
음소거 켜짐 |
기본적으로 음소거는 메인 모니터 출력 1과 2에 영향을 미치나, Focusrite Control 2에서는 이를 변경하여 사용자의 Alt 출력을 제어할 수 있습니다.
음소거 기능을 켜거나 끄려면 Focusrite Control 2 오른쪽에 있는 출력 섹션에서 버튼을 클릭합니다.
음소거 버튼은 ISA C8X의 전면 패널의 음소거 버튼과 같은 방법으로 작동합니다.
|
음소거 꺼짐 |
음소거 켜짐 |
모노 버튼을 사용하면 스테레오 모니터 그룹을 모노로 합칠 수 있습니다. 모노가 활성화되어 있는 동안 C8X은 왼쪽 및 오른쪽 신호를 합칩니다.
다른 2-출력 모니터 그룹으로 전환하면 현재 모노 상태가 이어집니다.
모노는 현재 모니터 그룹이 정확히 두 개의 출력을 사용할 때만 사용 가능합니다. 모니터 그룹이 더 많은 출력을 사용하는 경우 모노 버튼은 작동하지 않습니다.
|
모노 버튼 꺼짐 |
모노 버튼 켜짐 |
토크 버튼을 길게 누르거나 눌러 토크백을 활성화합니다. 기본적으로 토크백은 두 개의 헤드폰 출력으로 라우팅됩니다.
토크백 버튼을 사용할 수 없는 경우 어떠한 믹스로도 라우팅되지 않을 수 있습니다. 토크백 소프트웨어 제어을 참조하세요.
토크를 켜면 토크백 마이크를 듣기가 더 용이해지도록 믹스 내 다른 출력이 줄어듭니다.
Focusrite Control 2에서 토크백 라우팅을 변경하여 여러 믹스에 적용할 수 있습니다.
기본적으로 토크 버튼은 '일시적'입니다. 즉 버튼을 누르고 있는 동안에만 토크백이 활성화됩니다. 토크백 버튼을 Focusrite Control 2로부터 일시적 활성화 또는 래치로 상태를 변경할 수 있습니다. 버튼에 불이 켜져 있으면 토크가 켜진 것입니다.
경고
토크백 마이크는 악기 입력 사이의 작은 구멍 뒤에 있습니다.
손상을 방지하려면 마이크 구멍에 이물질을 넣거나, 압축 공기를 분사하거나, 진공청소기를 사용하지 마십시오.
소프트웨어 토크백 버튼의 옵션은 일시적 또는 래칭 상태입니다.
토크 버튼을 클릭하여 누르고 있으면 일시적인 토크백이 활성화됩니다. 이 때 토크 버튼을 클릭하면 래칭 제어가 됩니다.
토크 마이크를 사용하려면 사용자가 토크백 마이크를 전송하려는 지점을 C8X에 알려야 합니다. 이를 위해서는:
-
토크백 마이크를 전송하려는 믹스 옆의 체크 박스를 클릭합니다.
-
라우팅 탭에서 믹스를 소스로서 전송하려는 출력에 할당합니다. 예를 들어, 믹스 A와 믹스 B를 헤드폰 1과 헤드폰 2로 전송하면 아티스트가 토크백 마이크를 들을 수 있습니다.
추가 정보는 Focusrite Control 2 라우팅 탭 사용하기을 참조하세요.
C8X에는 모니터 스피커로 가는 레벨을 조정하는 모니터 제어가 있습니다. 모니터 제어는 Focusrite Control 2에서 설정하고 편집할 수 있는 세 개의 모니터 그룹 Main, Alt 1 및 Alt 2에 영향을 미칩니다.
각 모니터 그룹을 사용하면 특정 출력을 설정에 할당하고 버튼을 터치하여 다른 모니터 설정 간에 전환할 수 있습니다.
세 가지 옵션이 있습니다:
-
Main
-
Alt 1
-
Alt 2
예를 들어, Main 그룹은 5.1 서라운드 사운드 시스템, Alt 1은 스테레오로 출력 1-2만, Alt 2는 믹스를 확인하기 위해 센터 모노 스피커로 출력 3만 사용할 수 있습니다.
모니터 그룹 선택 사항은 프리셋과 함께 저장되고 호출됩니다.
중요
처음에는 Main만 활성화됩니다. Alt 1 및 Alt 2는 Focusrite Control 2에서 구성할 때까지 사용할 수 없습니다. 두 개의 모니터 그룹만 설정하는 경우 나머지 버튼은 다른 두 개가 정상적으로 작동하는 동안 사용할 수 없는 상태로 유지됩니다.
Focusrite Control 2 라우팅 페이지에서 모니터 그룹에 출력을 할당합니다. 각 모니터 그룹에 최대 12개의 모든 아날로그 출력을 스테레오 페어 또는 모노 출력으로 추가할 수 있습니다. 각 출력은 고유한 소스를 가질 수 있습니다.
하나 이상의 모니터 그룹에 할당한 출력은 모니터 전용으로 예약됩니다. 이렇게 하면 스피커로 실수로 라우팅되는 것을 방지할 수 있습니다.
할당하지 않은 모든 출력은 평소와 같이 라우팅 페이지에서 사용 가능한 상태로 유지됩니다.
청취 위치에 있는 동안 시스템을 보정하기 위해 각 출력에 대해 개별적으로 레벨을 설정할 수 있습니다.
참고
ADAT 또는 S/PDIF와 같은 디지털 출력을 모니터 그룹에 할당할 수 없습니다.

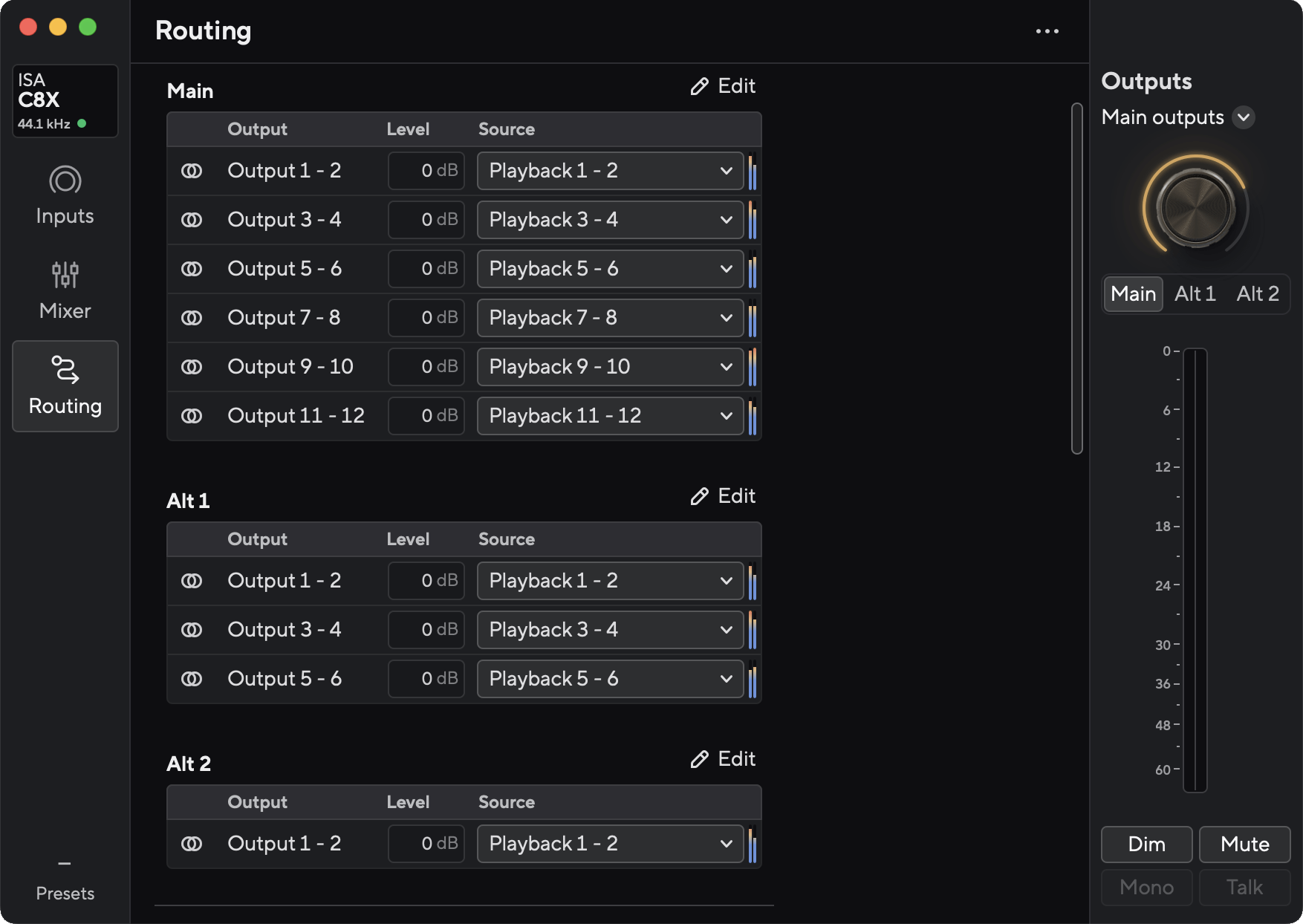

이 예시에는 세 개의 모니터 그룹이 있습니다: Main은 7.1.4 이머시브 스피커 설정을 위한 12개의 소프트웨어 소스로부터 공급되는 12개의 물리 출력을 포함하고, Alt 1은 5.1 서라운드 사운드 스피커 설정을 위한 6개의 출력을 포함하며, Alt 2는 스테레오 스피커 설정입니다. DAW 설정에서 다양한 청취 포맷에 대해 소프트웨어 재생 채널을 구성할 수 있습니다.
이 예시에서는 Main 및 Alt 버튼을 사용하여 단일 출력 세트의 소스를 변경합니다: Main은 소프트웨어의 스테레오 출력을 사용하고, Alt 1은 Mix A를 사용하며, Alt 2는 Mix B를 사용합니다. 믹스를 Alt 버튼에 할당하면 스피커를 통해 나오는 것을 빠르게 변경할 수 있습니다. 예를 들어, 믹스에는 하드웨어 입력과 함께 소프트웨어 재생을 다이렉트 모니터하도록 하드웨어 입력이 포함될 수 있습니다.
ISA C8X에는 헤드폰 출력 2개가 있습니다. 양쪽 헤드폰 출력은 아날로그 출력으로부터 독립적입니다. 각 헤드폰 출력은 자체 전용 믹스를 가질 수 있습니다.
헤드폰 출력은 6.35mm (¼") TRS 잭입니다. 많은 헤드폰이 3.5mm TRS 잭을 가지고 있으며, ISA C8X에 연결하려면 TRS 6.35mm-3.5mm 어댑터를 사용해야 합니다.
헤드폰 출력 위의 제어 기능은 사용자 헤드폰으로 가는 레벨을 제어합니다.
헤드폰 제어 주변에 헤일로 미터가 있습니다. 이 미터는 시계 방향으로 blue에서 황색으로 채워지며 헤드폰 출력으로 가는 레벨을 표시합니다. 이 미터는 프리 페이더로, 헤드폰 제어 설정에 영향받지 않습니다.
헤드폰 출력 제어는 인코더입니다. 다이얼 또는 Focusrite Control 2에서 원격으로 레벨을 제어할 수 있습니다.
헤드폰 제어 아래에는 전면 패널에서 헤드폰 출력을 빠르게 음소거할 수 있는 두 개의 음소거 버튼이 있습니다.
참고
일부 헤드폰 및 잭 어댑터는 TS 또는 TRRS 커넥터가 있을 수 있으며, 이는 내장 마이크나 볼륨 제어 때문인 경우가 많습니다. 이러한 경우 제대로 작동하지 않을 수 있습니다. 문제가 발생하면 TRS 커넥터가 있는 헤드폰과 잭 어댑터를 사용하세요.
이 섹션에서는 ISA C8X 후면 패널의 모든 특징과 기능, Focusrite Control 2에서의 사용 방법과 작동 방식을 다룹니다.
USB라고 표시된 USB 유형-C 포트는 사용자의 ISA C8X 제품과 컴퓨터를 연결하는 용도입니다.
포함된 USB-C 케이블로 사용자 컴퓨터의 USB-C 포트로 연결합니다. USB-C to A 케이블 또는 어댑터를 사용할 수도 있습니다.
S/PDIF 포트에 있는 디지털 입력/출력 2채널을 사용하여 기타 앰프나 마이크 프리앰프, 또는 S/PDIF 출력이 있는 장치처럼 S/PDIF 입력/출력이 있는 다른 오디오 장비로 연결할 수 있습니다.
참고
S/PDIF 포트는 동축 RCA이며, 75Ω 케이블 사용을 권장합니다. 하지만 더 짧은 표준 RCA 케이블도 사용 가능합니다.
ISA C8X의 동기화 상태 표시등에 불이 켜져 클럭에 잠겨 있거나 동기화되었음을 표시합니다. 외부 장치에서 사용자 ISA C8X로 오디오를 전송할 때 채널 11-12로 들어오는 S/PDIF 채널이 보여야 합니다.
참고
ISA C8X은 쿼드 밴드 샘플레이트(176.4/192 kHz.)에서 디지털 입력 및 출력을 비활성화합니다.
C8X에는 워드 클럭 입력 및 출력이 모두 있습니다.
워드 클럭 입력 및 출력의 기능은 ADAT나 S/PDIF를 통해 연결된 외부 디지털 장치로부터 클럭 신호를 수신하거나 전송하는 것입니다. 이 출력을 사용하는 주 이유는 사용자의 외부 ADAT 또는 S/PDIF 장치들에 관련 클럭 옵션이 없으나 워드 클럭 입력/출력이 있는 경우를 위해서입니다.
C8X 후면 패널의 옵티컬 연결을 통해 외부 장치와 디지털로 연결하여 채널 수를 확대할 수 있습니다.
Focusrite Control 2을 사용하여 ADAT 포맷(마이크 프리앰프, 라인 레벨 입력/출력 및 테이프 기계 등의 ADAT 장치)이나 옵티컬 S/PDIF(게임 콘솔, 미디어 플레이어)로 옵티컬 입력을 설정할 수 있습니다.
C8X에는 옵티컬 포트 2개가 있습니다. ADAT 모드에서는 케이블 1-2개를 사용하여 다음 포맷들을 사용할 수 있습니다:
-
케이블 1개
-
싱글 밴드 샘플레이트(44.1/48kHz) 에서의 8채널
-
듀얼 밴드 샘플레이트(88.2/96kHz) 에서의 4채널
-
-
케이블 2개:
-
싱글 밴드 샘플레이트(44.1/48kHz)에서의 16채널
-
듀얼 밴드 샘플레이트(88.2/96kHz) 의 8채널
-
S/PDIF 모드에서는 옵티컬 S/PDIF 채널 2개에 대해 옵티컬 입력 1을 사용할 수 있습니다.
참고
ISA C8X은 쿼드 밴드 샘플레이트(176.4/192 kHz.)에서 디지털 입력 및 출력을 비활성화합니다.
MIDI 입력 및 출력 포트를 통해 ISA C8X를 USB MIDI 인터페이스로 사용할 수 있습니다. MIDI 입력은 건반이나 컨트롤러로부터의 MIDI 신호를 수신합니다. MIDI 출력은 신디사이저, 드럼 머신, 또는 MIDI 제어 가능 장치로 MIDI 정보를 보냅니다.
중요
ISA C8X을 처음 받았을 때는 Easy Start 모드이므로 MIDI가 비활성화된 상태입니다. MIDI를 활성화하려면 Focusrite Control 2을 설치하고 엽니다.
MIDI 입/출력은 ISA C8X를 USB MIDI 인터페이스로 사용하기 위한 설정이 필요하지 않습니다. ISA C8X의 MIDI 포트가 MIDI 지원 소프트웨어에 나타나며, 이때 C8X의 5핀 DIN MIDI 포트를 통해 사용자 컴퓨터와 MIDI 하드웨어 사이의 MIDI 데이터를 전송하거나 수신할 수 있습니다.
참고
ISA C8X의 MIDI 출력 포트는 MIDI 스루 포트의 기능을 할 수 없습니다.
ISA C8X에는 프리앰프 유형을 기반으로 두 가지 입력 유형(트랜스포머 기반 ISA 채널 및 채널 3–8)이 있습니다. 프리앰프별로 입력 유형이 다릅니다.
ISA C8X의 별도 XLR(마이크) 및 6.35mm 잭(라인 레벨) 입력.
-
ISA 채널:
-
악기 입력 – 전면 패널에 있음.
-
마이크 입력 – 후면 패널의 XLR 입력.
-
라인 입력 – 후면 패널의 6.35mm (¼") 잭 입력.
-
인서트 – 후면 패널의 6.35mm (¼") 잭 센드 및 리턴.
-
-
채널 3–8:
-
마이크 입력 – 후면 패널의 XLR 입력.
-
라인 입력 – 후면 패널의 6.35mm (¼") 잭 입력.
-
초저노이즈 입력인 입력 3–8은 마이크와 라인 레벨 간에 전환할 수 있습니다.
-
마이크 레벨 입력은 XLR 커넥터를 사용합니다.
-
라인 레벨 입력은 6.35mm (¼") 잭을 사용합니다.
라인 레벨 입력은 TRS 밸런스드 입력입니다.
XLR 및 6.35mm 입력을 연결된 상태로 두고 전면 패널의 입력 버튼을 사용하여 전환할 수 있습니다.
ISA 입력인 입력 1과 2는 마이크, 라인 및 악기 레벨 간에 전환할 수 있습니다.
ISA 입력 두 개 모두에 있는 전환 가능한 인서트 패스에서 라인 레벨 센드 및 리턴 6.35mm 잭을 사용하여 아웃보드 장비를 연결할 수 있습니다.
-
악기 레벨 입력은 전면 패널의 두 개의 6.35mm (¼") 잭을 사용합니다.
악기 레벨 입력은 TS 언밸런스드 입력입니다.
-
마이크 레벨 입력은 XLR 커넥터를 사용합니다.
-
라인 레벨 입력은 6.35mm (¼") 잭을 사용합니다.
라인 레벨 입력은 TRS 밸런스드 입력입니다.
XLR 및 6.35mm 입력을 연결된 상태로 두고 전면 패널의 입력 버튼을 사용하여 전환할 수 있습니다.
ISA 채널에는 신호가 컨버터에 도달하기 전에 인라인 외부 프로세서 및 아웃보드 장비(예: EQ, 컴프레서, 게이트, 멀티 이펙트 또는 앰프 시뮬레이터)를 포함하기 위한 밸런스드 Send 및 Return 소켓이 있는 전용 인서트 포인트가 있습니다.
ISA 채널과 함께 외부 프로세서를 사용하려면:
-
C8X의 센드 출력을 외부 프로세서 입력에 연결합니다.
-
프로세서 출력을 C8X의 리턴 입력에 연결합니다.
-
인서트 버튼을 눌러 이펙트를 들어봅니다.
센드 신호는 임피던스 설정 및 HPF, 430 Air를 거친 뒤에, Console 단계에 들어가기 전에 분기됩니다. 센드는 항상 활성화되어 있습니다.
리턴 신호를 들으려면 C8X의 전면 패널 또는 Focusrite Control 2에서 인서트 버튼을 누릅니다.
아웃보드 팁
-
리턴 레벨이 센드와 비슷하게 일치하도록 외부 프로세서의 입력과 출력을 설정하고 과부하를 방지하기 위해 채널 미터를 확인합니다.
-
딜레이 및 리버브와 같은 시간 기반 이펙트를 사용할 수 있지만, 일반적으로 이와 같은 이펙트는 인라인 프로세서로 사용되지 않고 원본 신호에 패러럴로 추가됩니다.
ISA C8X에는 후면 패널의 6.35mm (¼") TRS 잭 소켓에 12개의 밸런스드 아날로그 라인 출력이 있으며, 출력 1과 2에는 밸런스드 XLR 커넥터도 있습니다.
이러한 출력을 통해 스피커, 앰프 또는 아웃보드 장비로 오디오를 전송할 수 있습니다.
12개의 출력을 통해 최대 7.1.4까지 스테레오, 서라운드 및 이머시브 스피커 그룹에 연결할 수 있습니다. Focusrite Control 2의 라우팅 및 모니터 그룹을 사용하여 세 가지 다른 모니터 그룹을 설정하고 모니터 그룹 버튼을 사용하여 전환할 수 있습니다. 추가 정보는 모니터 컨트롤 및 모니터 그룹을 참조하세요.
1 및 2로 표시된 출력은 밸런스드 6.35mm (¼") 잭 또는 밸런스드 XLR 출력일 수 있습니다.
이 외에는 출력 3–12와 동일합니다.
참고
일반적으로 XLR 출력 또는 잭 출력 중 하나만 사용해야 하며 둘 다 사용해서는 안 됩니다.
그러나 XLR 및 잭 연결을 모두 모니터에 연결할 수 있습니다. 이를 동시에 실행하면 각 출력으로 가는 전력이 절반으로 줄어들어 -3dB에서 -6dB 사이의 레벨 감소가 들립니다.
출력 3-12는 6.35mm (¼") TRS 잭 커넥터입니다.
이러한 출력을 사용하여 DAW에서 믹서 또는 아웃보드 장비로 신호를 전송하거나 추가 모니터 출력으로 사용할 수 있습니다.
모니터와 함께 출력을 사용하려면 서라운드 사운드 및 이머시브 사운드 애플리케이션을 위해 모니터 컨트롤에 할당하거나 Alt 모니터 그룹에서 사용할 수 있습니다. 추가 정보는 Focusrite Control 2에서 출력 할당하기을 참조하세요.
