ISA C8X 사용 예시

업데이트 시간

이 섹션은 ISA C8X의 일반적인 사용법 일부를 다룹니다. 사용자의 사용법은 이 예시들의 변형일 수 있으며, ISA C8X 사용 방법이 일부 원칙들의 재사용일 수 있습니다.

ISA C8X의 입력 사용하기

C8X에는 마이크, 악기 또는 라인 레벨 장치를 연결하기 위한 8개의 아날로그 입력이 있습니다.

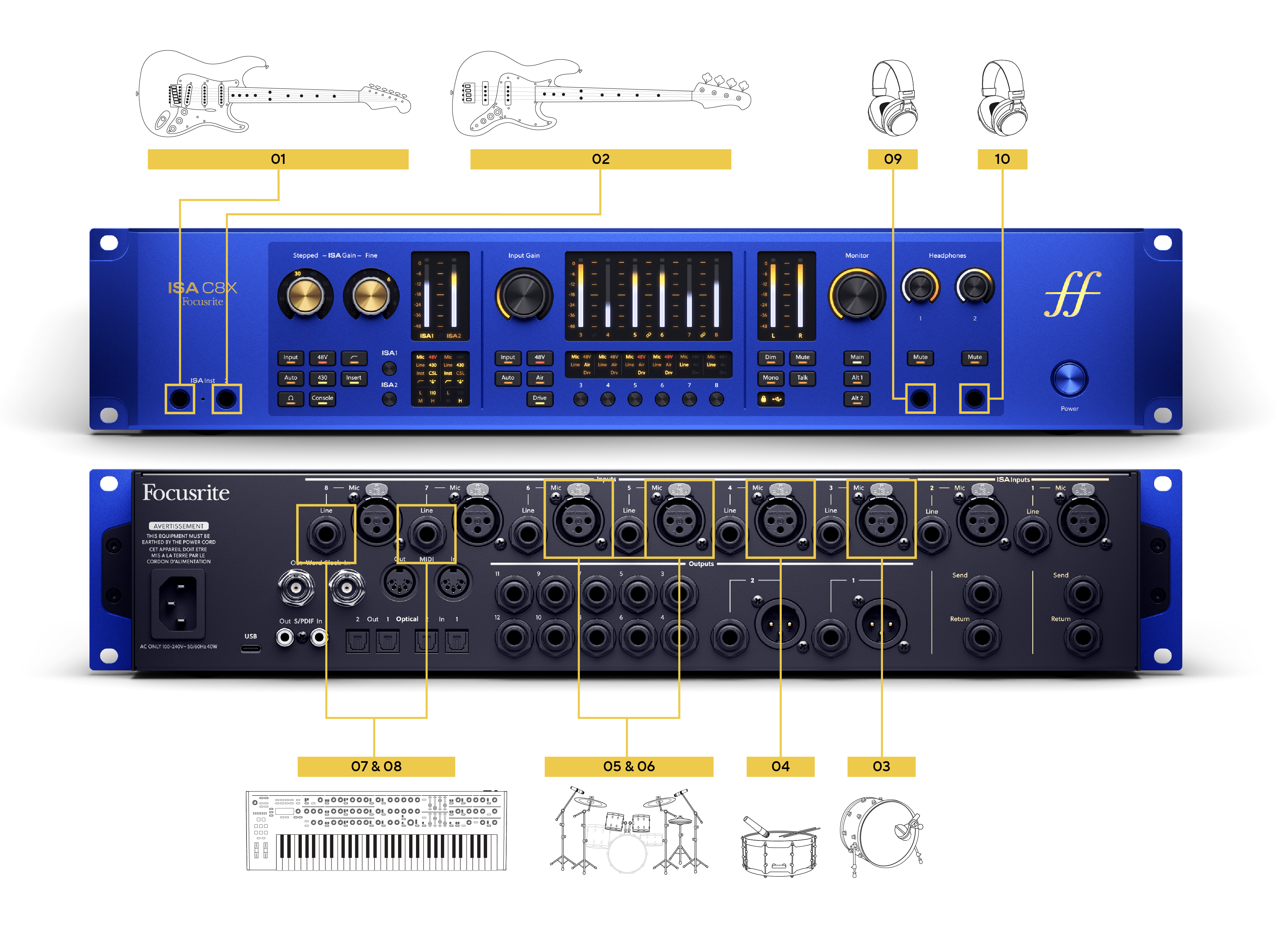

다음 다이어그램은 다양한 소스를 아날로그 입력에 연결하는 방법을 보여줍니다.


  1. 기타 – 전면 패널 6.35mm (1/4") 잭 악기 입력에 직접 연결됨.

  2. 베이스 – 전면 패널 6.35mm (1/4") 잭 악기 입력에 직접 연결됨.

  3. 킥/베이스 드럼 마이크 – 마이크 입력 3에 연결됨.

  4. 스네어 드럼 마이크 – 마이크 입력 4에 연결됨.

  5. 오버헤드 왼쪽 마이크 – 마이크 입력 5에 연결됨.

    이처럼 오버헤드 페어를 연결할 때 마이크 기법에 따라 양 채널의 설정이 일치하도록 프리앰프를 링크하는 것이 좋은 경우가 많습니다. 프리앰프 링크을 참조하세요.

  6. 오버헤드 오른쪽 마이크 – 마이크 입력 6에 연결됨.

  7. 키보드/신디사이저 왼쪽 – 마이크 입력 7에 연결됨.

    키보드와 같은 스테레오 소스를 연결할 때 양 채널의 설정이 일치하도록 프리앰프를 링크하는 것이 좋은 경우가 많습니다. 프리앰프 링크을 참조하세요.

  8. 키보드/신디사이저 오른쪽 – 마이크 입력 8에 연결됨.

  9. 헤드폰 출력 1

  10. 헤드폰 출력 2

작은 정보

이 예에서는 ISA 프리앰프만 악기 입력이 있기 때문에 채널 1과 2에 악기를 연결했습니다.

그러나 트랜스포머 기반 ISA 프리앰프를 보컬 마이크나 드럼 오버헤드와 같은 다른 악기를 위해 사용하고, 430 Air 및 Console 모드, 전환 가능한 임피던스를 사용하여 믹스의 핵심 요소를 향상시킬 수도 있습니다.

이 경우 기타 또는 베이스 트랙을 멀티트래킹하거나, DI 박스를 사용하거나, ISA 입력으로 마이크를 레코딩하려면 앰프를 통해 녹음할 수 있습니다.

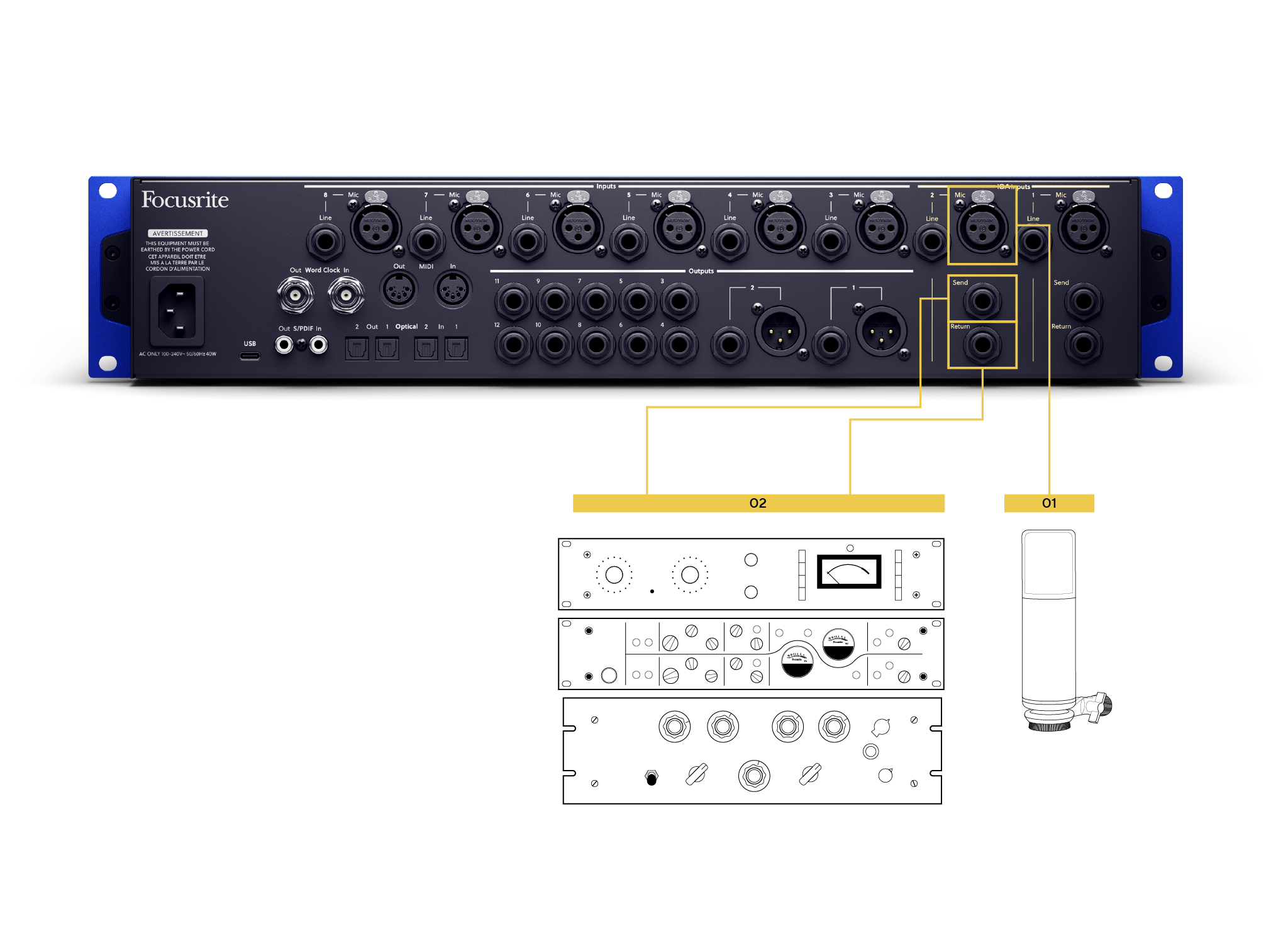

ISA C8X로 보컬 녹음하기

C8X은 보컬 레코딩을 위한 훌륭한 도구입니다. 두 가지 프리앰프 스타일인 ISA 프리앰프와 채널 3–8이 두 가지 특색을 제공합니다. 또한, 각 프리앰프에는 트래킹 중에 테스트할 수 있는 여러 창의적인 제어 옵션이 있어 깨끗하고 공기감 있는 명료한 보컬부터 거칠고 따뜻한 오버드라이브 톤까지 모든 것을 완벽하게 만들 수 있습니다.


  1. 보컬 1 – ISA 프리앰프

    ISA 프리앰프를 사용하면 거대한 79dB 게인 범위를 얻을 수 있습니다. 리드 보컬부터 섬세하고 조용한 목소리, 높은 게인 범위가 필요한 것으로 악명 높은 다이내믹 마이크 사용까지 모든 것을 녹음하는 데 이상적입니다. 프리앰프 설정을 보컬 레코딩에 포함할 수도 있습니다:

    • 하이패스 필터 – 하이패스 필터는 믹스 후반에 플러그인을 사용하지 않도록 럼블 및 핸들링 노이즈를 제거합니다. 다른 악기와 함께 보컬을 녹음하는 경우 보컬 마이크에서 베이스 주파수를 필터링합니다. 마찬가지로 보컬리스트가 편안함을 느끼도록 하는 일반적인 기법은 마이크를 잡게 하는 것입니다.

    • 430 Air – 430 Air를 활성화하면 보컬의 중고음역 및 고주파수가 향상되어 보컬이 돋보이거나 "공기감" 있는 품질을 제공하는 데 탁월합니다.

    • 인서트 – 보컬 체인에서 인라인 프로세싱을 전환할 수 있습니다. 아래를 참조하세요.

    • 임피던스 – 시도할 수 있는 4가지 임피던스로 설정을 빠르게 전환하여 보컬 사운드를 맞춤화할 수 있습니다. 일반적으로 낮은 임피던스 설정은 더 따뜻한 사운드의 빈티지 스타일 보컬 레코딩을 제공하며 거친 느낌을 줄일 수 있습니다. 높은 임피던스 설정은 더 많은 고주파수 콘텐츠를 보존하여 보컬 레코딩이 돋보이게 합니다.

    • Console – Variable Console을 사용하면 보컬에 미묘한 아날로그 따뜻함을 적용할 수 있습니다.

  2. 인서트 체인 – 인서트 Send 및 Return은 컴프레서, EQ와 같은 인라인 이펙트를 추가할 수 있으며, 인서트 버튼을 사용하여 이펙트를 켜고/끄고 트래킹할 때 선호하는 것을 확인할 수 있습니다.

ISA C8X로 높은 채널 수 녹음하기

C8X에는 2개의 옵티컬 입력 및 출력 커넥터가 있으며, 44.1kHz 및 48kHz에서 ADAT를 통해 최대 16개의 추가 입력 및 출력을 제공합니다.

이러한 예시에서는 ADAT 확장 장치 또는 ADAT 입력/출력이 있는 다른 오디오 인터페이스로 C8X를 확장하여 듀얼 ADAT 연결을 사용하여 24채널을 동시에 녹음하는 방법을 보여주었습니다.

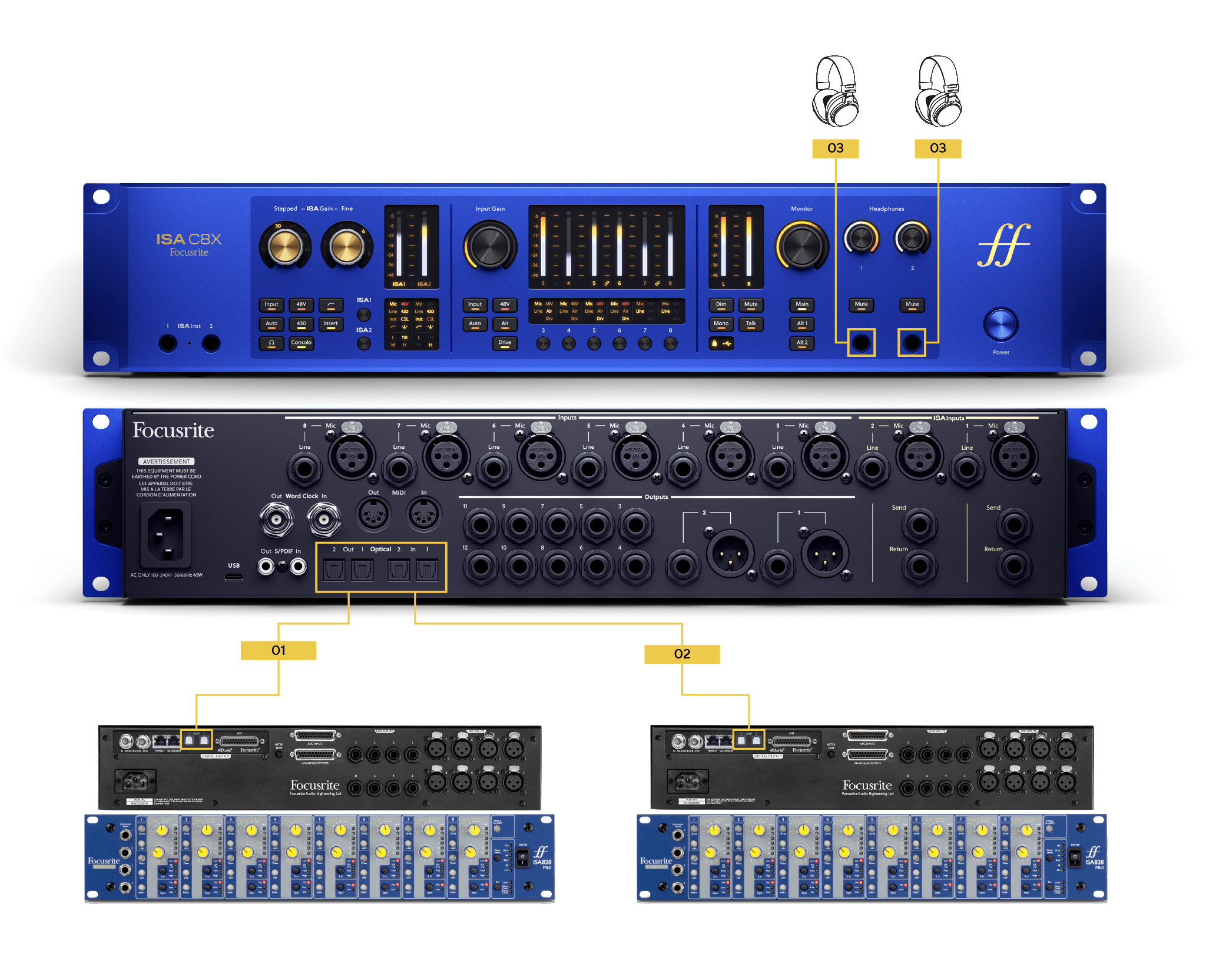

이 첫 번째 예시는 옵션 ISA ADN8 디지털 카드가 있는 두 개의 ISA 828 MkII를 사용하여 16개의 트랜스포머 기반 ISA 프리앰프로 C8X를 확장합니다. 이를 통해 18개의 트랜스포머 기반 ISA 프리앰프와 ISA C8X의 6개 프리앰프를 포함한 총 24개의 프리앰프를 얻게 됩니다.


  1. ADAT 연결 1:

    • ADAT 장치 A의 옵티컬 출력 1을 C8X의 옵티컬 입력 1에 연결합니다.

  2. ADAT 연결 2:

    • ADAT 장치 B의 옵티컬 출력 1을 C8X의 옵티컬 입력 2에 연결합니다.

  3. ISA 헤드폰 전송 – 일반 C8X 헤드폰 전송

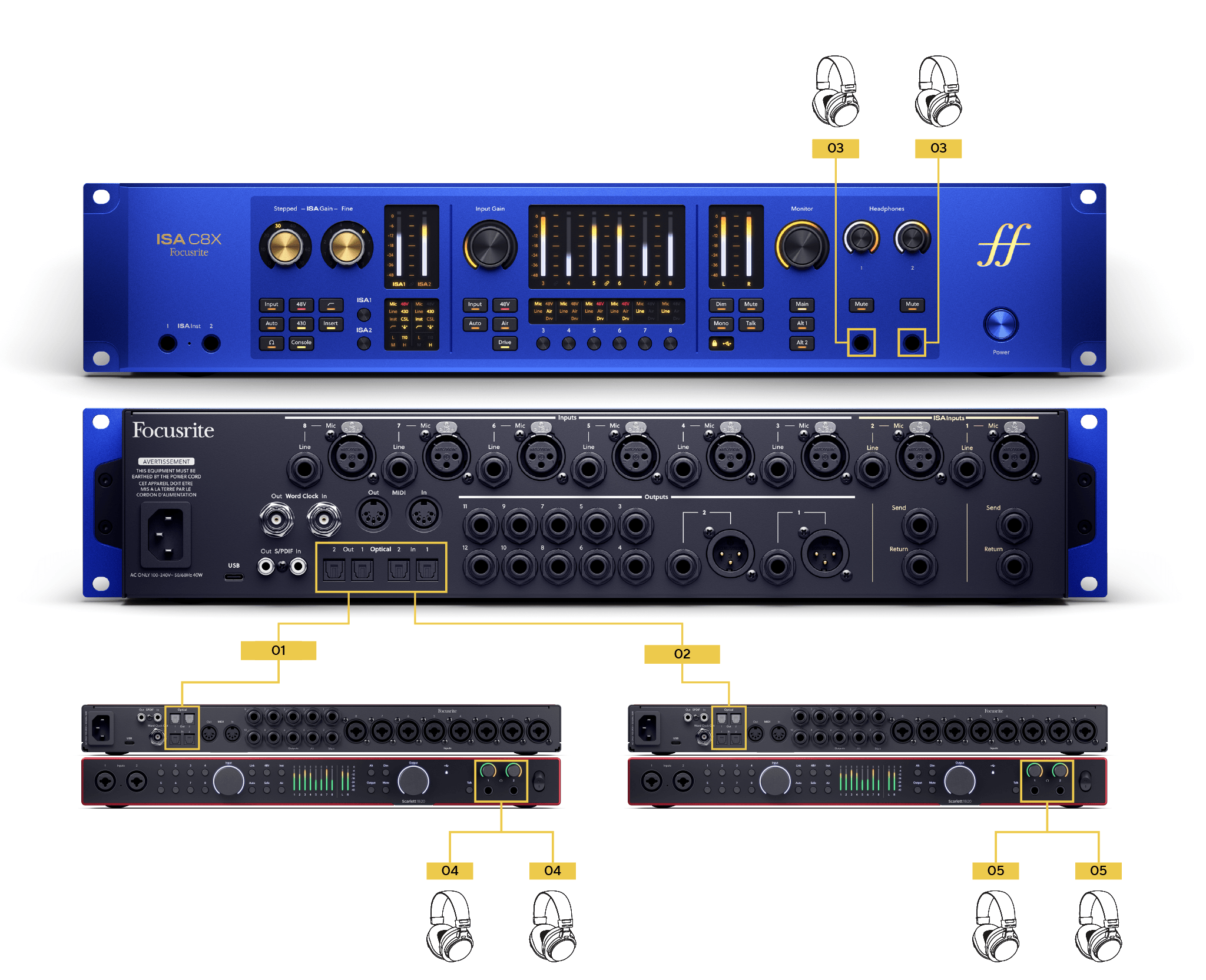

이 두 번째 예는 ADAT 확장 장치 대신 인터페이스(아마도 업그레이드한 이전 인터페이스)를 사용하여 추가 헤드폰 출력을 제공합니다. 이 경우, 두 개의 Scarlett 18i20 4세대 Gen 인터페이스를 보여주었지만 ADAT 입력/출력이 있는 모든 인터페이스를 사용할 수 있으며 입력/출력 수는 다를 수 있습니다. ADAT 장치에 ADAT 입력 및 헤드폰 출력이 있는 경우 이를 사용하여 세션에 사용 가능한 독립적인 헤드폰 믹스를 확장할 수도 있습니다.


  1. ADAT 연결 1:

    • ADAT 장치 A의 옵티컬 출력 1을 C8X의 옵티컬 입력 1에 연결합니다.

    • C8X의 옵티컬 출력 1을 장치 B의 옵티컬 입력 1에 연결합니다.

  2. ADAT 연결 2:

    • ADAT 장치 B의 옵티컬 출력 1을 C8X의 옵티컬 입력 1에 연결합니다.

    • C8X의 옵티컬 출력 2를 장치 B의 옵티컬 입력 1에 연결합니다.

  3. ISA 헤드폰 전송 – 일반 C8X 헤드폰 전송

    양방향 옵티컬 연결을 사용함으로써 Focusrite Control 2에서 추가 헤드폰 믹스를 생성하고 이러한 믹스를 C8X에서 ADAT 장치로 보낸 다음 수신 믹스를 ADAT 장치의 헤드폰 출력으로 라우팅할 수 있습니다. 이 경우 최대 6개의 독립적인 헤드폰 믹스를 제공합니다.

  4. ADAT 헤드폰 센드 1 및 2 – C8X에서 ADAT 출력을 통해 ADAT 장치의 헤드폰 출력으로 전송되는 믹스입니다.

  5. ADAT 헤드폰 센드 3 및 4 – C8X에서 ADAT 출력을 통해 ADAT 장치의 헤드폰 출력으로 전송되는 믹스입니다.

클럭 설정

디지털 연결을 통해 장치를 연결할 때는 모든 장치가 디지털로 동기화되어 있는지 확인해야 합니다. 장치를 동기화하지 않으면 사운드가 들리지 않거나 글리치 및 왜곡이 들릴 수 있습니다.

첫 번째 예시에서 가장 쉬운 방법은 워드 클럭 케이블을 사용하는 것입니다. C8X 및 두 ISA ADN 카드 모두 내부 클럭을 동기화하기 위한 워드 클럭 입력 및 출력이 있습니다.

두 번째 예시에서 세 장치를 동기화하는 가장 쉬운 방법은 Focusrite Control 2에서 ISA C8X를 내부로 설정하고 두 Scarlett 18i20을 ADAT 클럭으로 설정하는 것입니다.

추가 정보는 클럭 소스을 참조하세요.

ISA C8X의 출력 사용하기

ISA C8X에는 12개의 출력과 3개의 사용자 지정 가능한 모니터 그룹이 있습니다. 이러한 유연성을 통해 스테레오에서 7.1.4 이머시브까지 다양한 포맷으로 모니터링할 수 있습니다.

이 섹션에서는 세 가지 일반적인 모니터링 포맷에서 출력 사용을 다루었습니다. 모든 포맷에서 Focusrite Control 2의 라우팅 페이지를 사용하여 새 모니터 그룹을 구성하고 버튼을 터치하여 전환할 수 있습니다.

  • 스테레오, alt 모니터 포함

  • 7.1 서라운드

  • 7.1.4 이머시브.

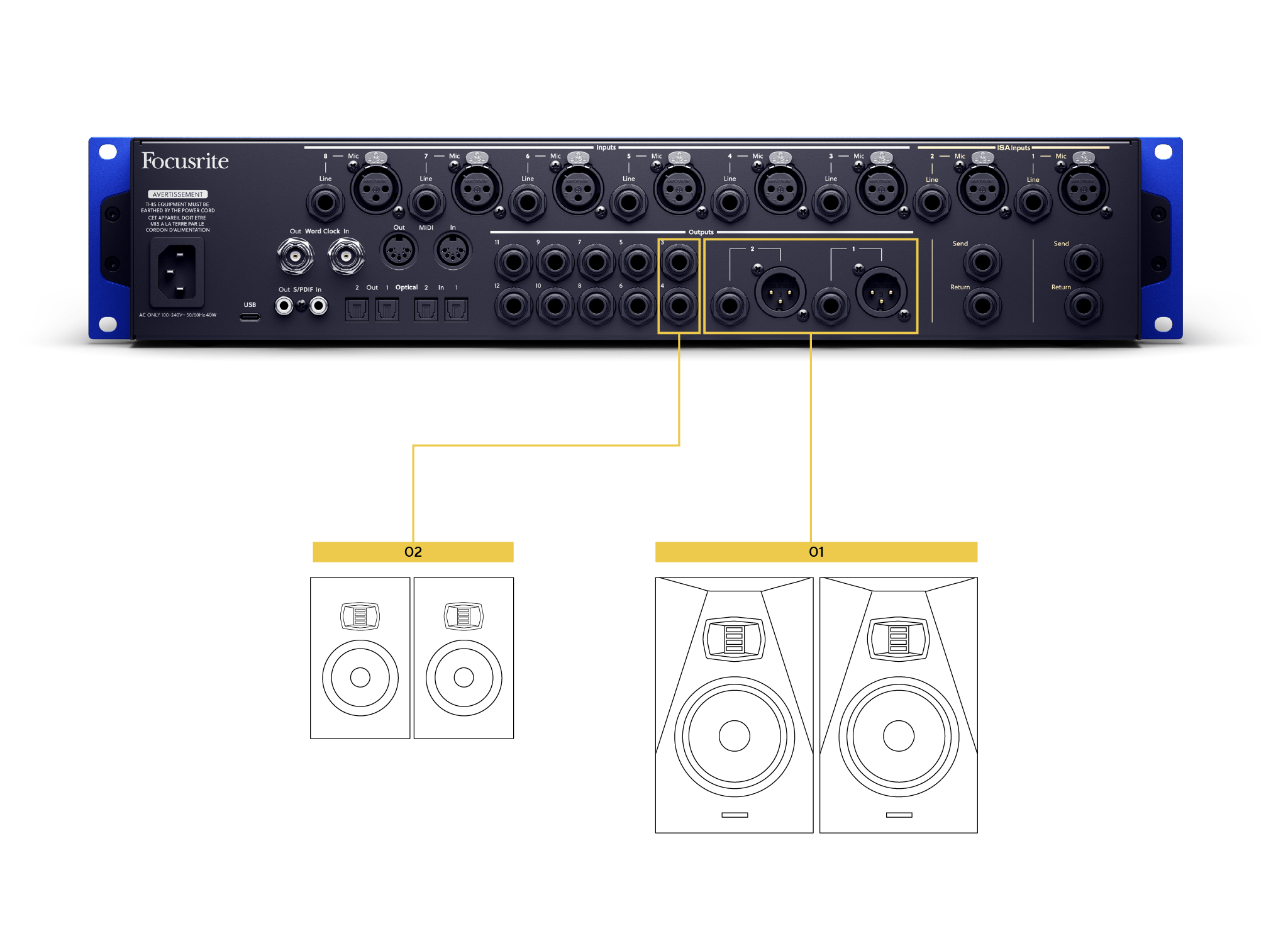

스테레오 모니터 설정하기


  1. 출력 1 및 2 – Main 모니터 그룹에 할당된 메인 모니터 페어.

  2. 출력 3 및 4 – 믹스를 테스트하기 위한 대체 모니터 페어. Alt 1 모니터 그룹에 할당됨.

작은 정보

모니터 페어를 2개만 사용하는 경우, C8X에는 다른 목적으로 사용할 수 있는 8개의 추가 출력이 있습니다. 예를 들어 추가 출력을 이펙트 센드 및 아웃보드 장비에 사용하거나 출력을 헤드폰 앰프에 연결할 수 있습니다.

Focusrite Control 2를 사용하여 다양한 믹스 또는 재생 채널을 이러한 출력에 할당하여 추가 독립 헤드폰 믹스를 추가할 수 있습니다.

서라운드 모니터링 설정하기

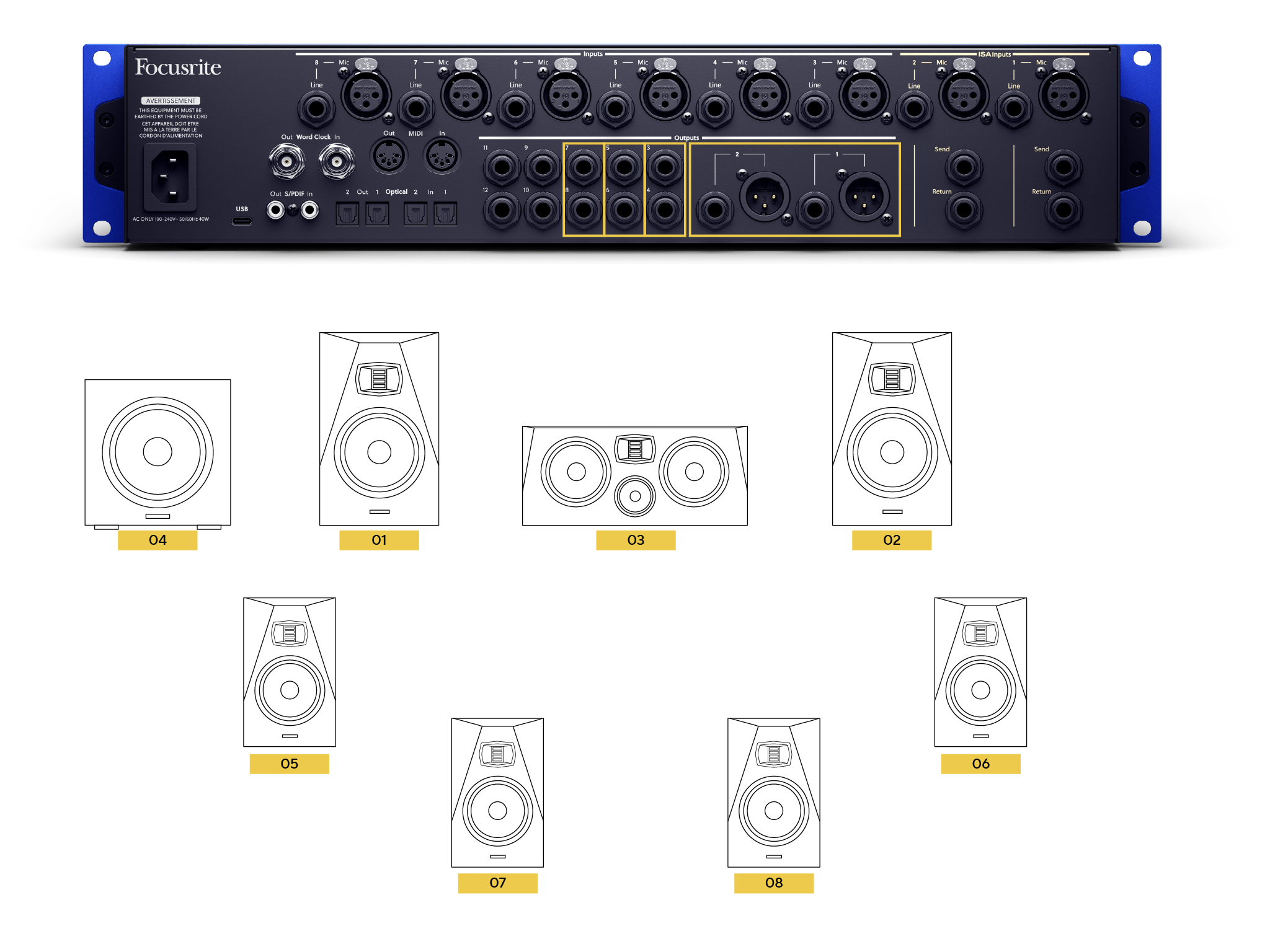

이 예시는 7.1 서라운드 사운드 시스템과 그에 수반되는 Focusrite Control 2 라우팅 페이지를 보여줍니다.


스피커 연결.

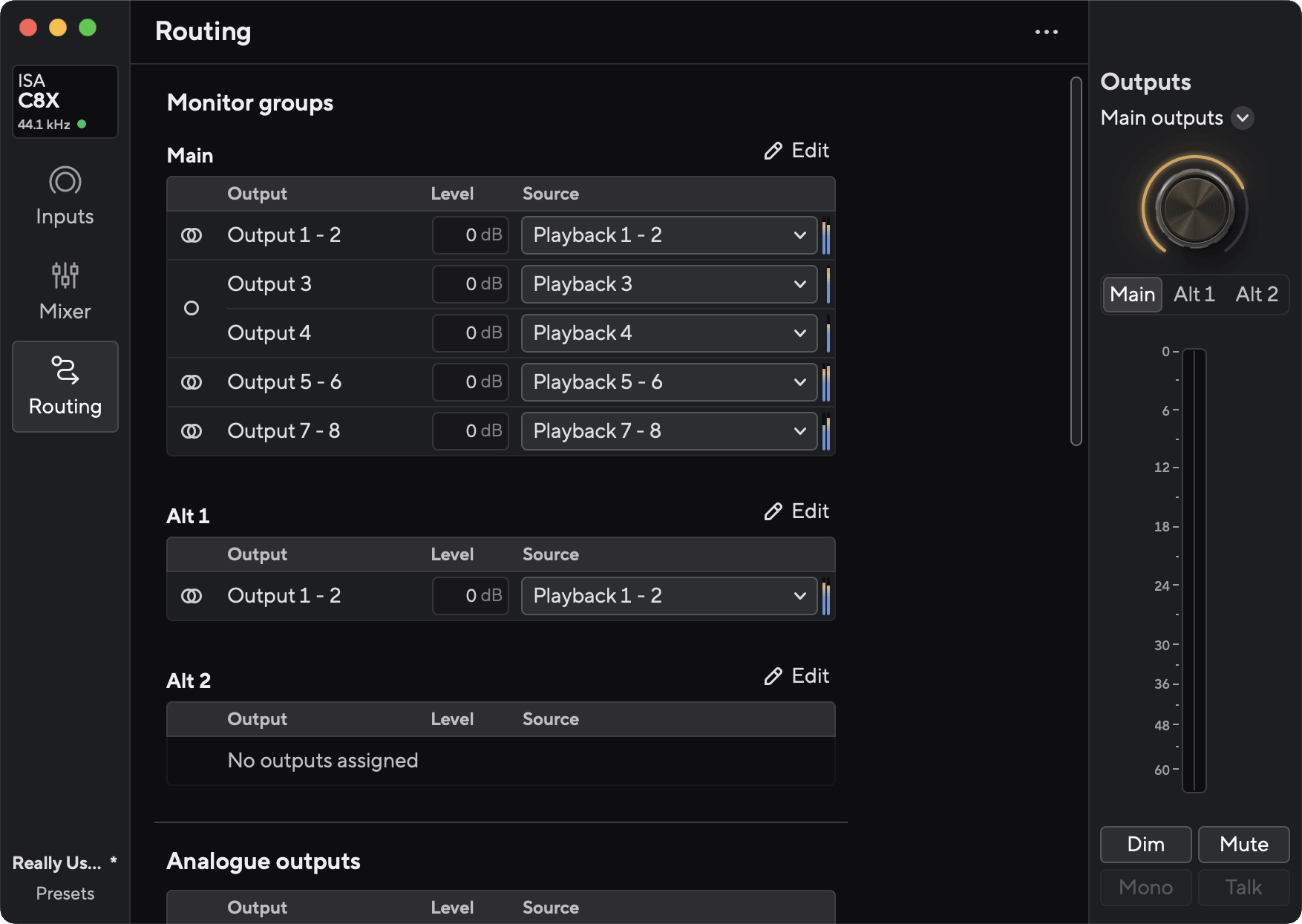

Focusrite Control 2 라우팅 페이지.

7.1 서라운드 사운드의 채널 순서:

  1. 왼쪽(전방)

  2. 오른쪽(전방)

  3. 센터 스피커(모노)

  4. LFE(저주파 이펙트)(모노)

  5. 왼쪽 서라운드

  6. 오른쪽 서라운드

  7. 왼쪽 후방 서라운드

  8. 오른쪽 후방 서라운드

Focusrite Control 2 스크린샷에서 출력 3과 4는 스테레오 페어의 일부가 아닌 스피커인 센터 스피커 및 LFE 스피커로 전송되므로 모노입니다.

중요

서라운드 스피커 포맷을 설정하는 것은 Focusrite Control 2에서 스피커와 라우팅을 설정하는 것만큼 단순하지 않습니다. 사용 중인 소프트웨어가 서라운드 사운드 모니터링이 가능하고 설정되어 있는지 확인해야 합니다. 대부분의 DAW에는 모니터링 포맷 설정 전용 설정 페이지가 있습니다.

이머시브 모니터 포맷 설정하기

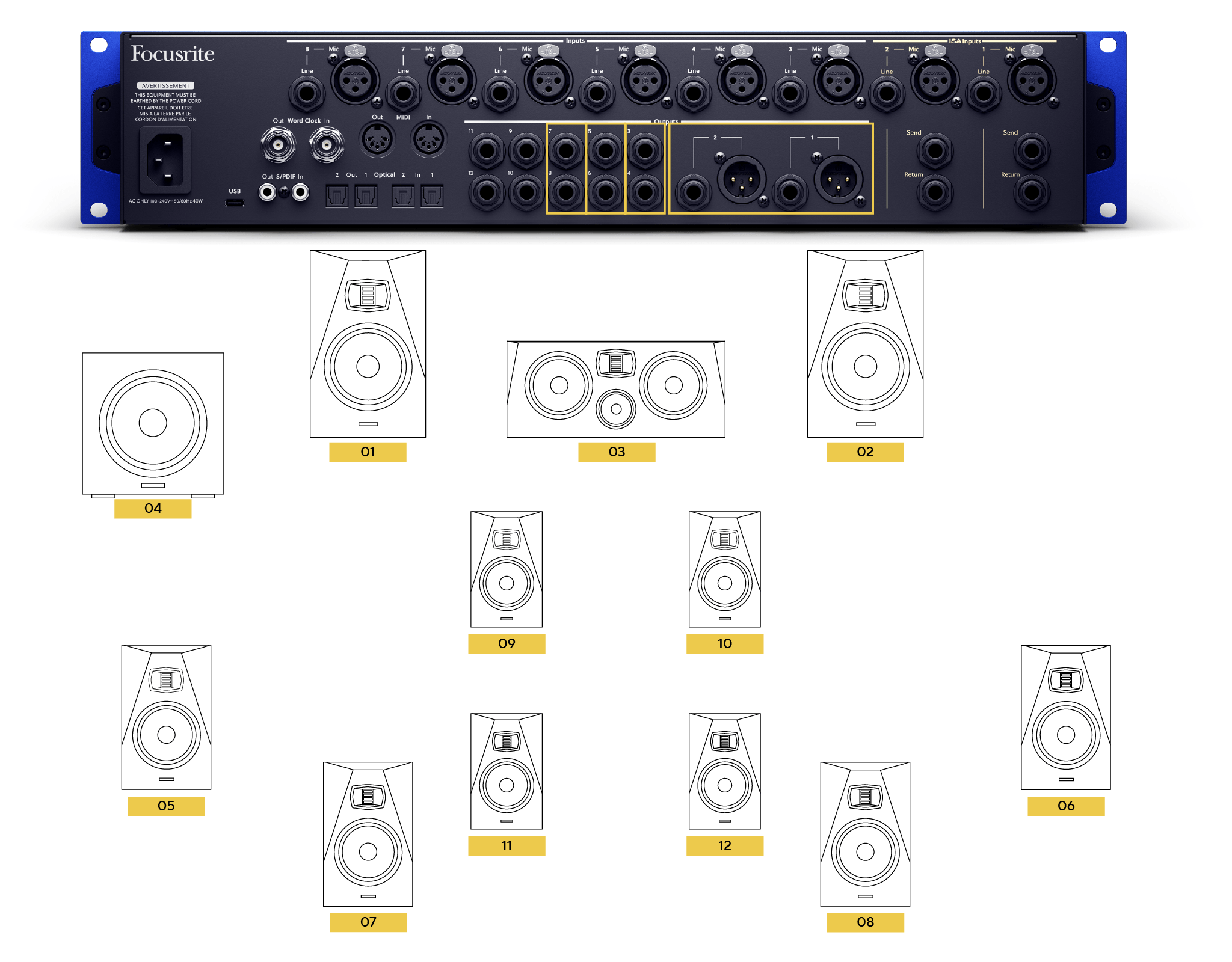

일반적인 이머시브 믹싱 애플리케이션은 5.1.2, 5.1.4, 7.1.2 또는 7.1.4 스피커 설정을 사용합니다. 이 예시는 7.1.4 이머시브 시스템과 그에 수반되는 Focusrite Control 2 라우팅 페이지를 보여줍니다. 사용 중인 채널을 줄여 자신의 시스템에 맞게 조정할 수 있습니다.


스피커 연결.

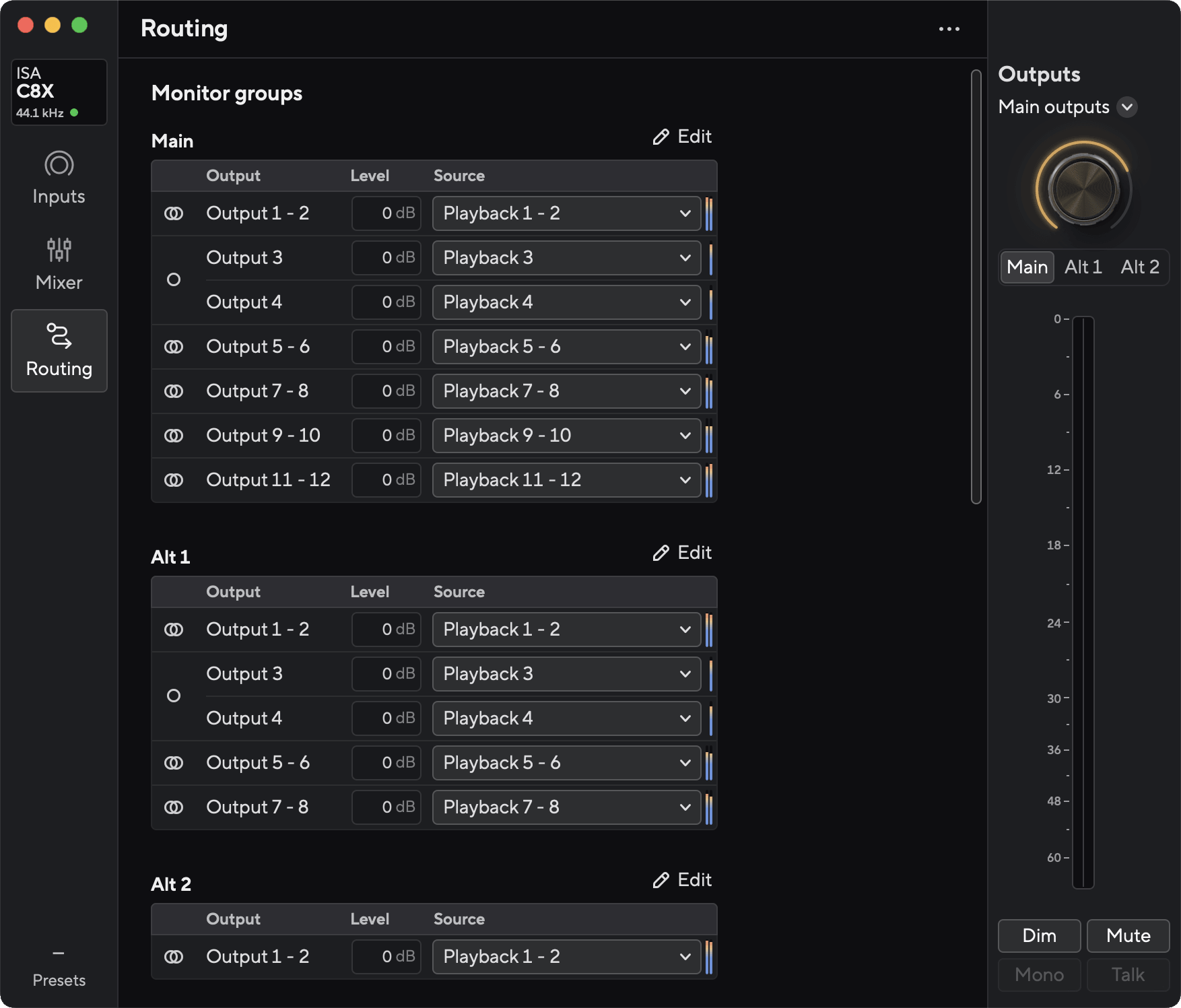

Focusrite Control 2 라우팅 페이지.

7.1 서라운드 사운드의 채널 순서:

  1. 왼쪽(전방)

  2. 오른쪽(전방)

  3. 센터 스피커

  4. LFE(저주파 이펙트)

  5. 왼쪽 서라운드

  6. 오른쪽 서라운드

  7. 왼쪽 후방 서라운드

  8. 오른쪽 후방 서라운드

  9. 왼쪽 상단 전방

  10. 오른쪽 상단 전방

  11. 왼쪽 상단 후방

  12. 오른쪽 상단 후방

Focusrite Control 2 스크린샷에서 Alt 1 및 Alt 2 모니터 그룹도 구성했습니다. Alt 1에는 7.1 서라운드 사운드 시스템의 모든 채널이 있고 Alt 2에는 스테레오 모니터 페어가 있습니다.

이러한 모니터 그룹을 사용하면 다음을 수행할 수 있습니다:

  • Main을 사용하여 이머시브 믹싱을 위해 7.1.4로 모니터링합니다.

  • Alt 1을 눌러 7.1 서라운드 사운드에서 믹스를 확인합니다.

  • Alt 2를 눌러 스테레오에서 믹스를 확인합니다. Alt 2 모니터 그룹을 사용하는 동안 모노 버튼을 눌러 모노에서 믹스를 확인할 수 있습니다.
