Focusrite Control o software permite mixagem flexível e roteamento de todos os sinais de áudio para as saídas físicas de áudio, bem como controle dos níveis de monitor de saída. A seleção da taxa de amostragem e as opções de sincronização digital também estão disponíveis em Focusrite Control.

Nota

Focusrite Control é um aplicativo para muitas interfaces Focusrite. Quando você conecta uma interface ao seu computador e abre Focusrite Control, o modelo de interface é detectado automaticamente e o software é configurado para se adequar às entradas e saídas, e outros recursos, disponíveis no hardware.

Para abrir Focusrite Control:

Instalando Focusrite Control no seu computador coloca o Focusrite Control ícone no dock ou na área de trabalho. Clique no ícone para iniciar Focusrite Control.

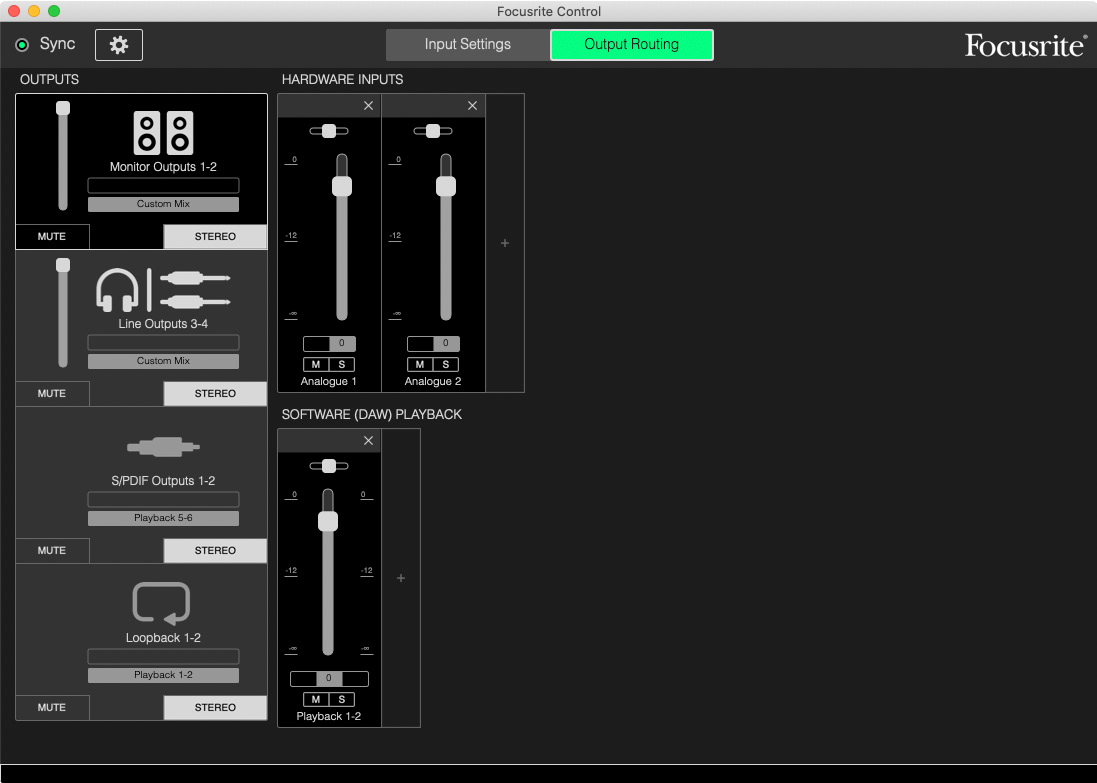

Supondo que sua interface Scarlett esteja conectada ao seu computador com o cabo USB, Focusrite Control aparece como mostrado abaixo (versão para Mac mostrada).

Por favor, consulte o Focusrite Control guia do usuário para mais detalhes. Isso está disponível em:

focusrite.com/downloads

Tabelas de listagem de canais

As entradas e saídas do 18i20 aparecerão no Focusrite Control com números de canais diferentes dependendo da taxa de amostragem que está sendo usada. Os números de canais também variam quando as portas ADAT ópticas estão em uso, dependendo de qual Modo de E/S Digital está selecionado (veja Modos de E/S Digital abaixo).

Modos de E/S digitais

O Scarlett 18i20 3rd Gen suporta três modos de E/S Digital: estes são selecionados no painel Device Settings do Focusrite Control. Os modos determinam como as entradas e saídas de áudio são mapeadas para as portas ópticas (ADAT) e os soquetes de entrada e saída coaxial (RCA) S/PDIF.

Modo 1: Coaxial (RCA) S/PDIF

Este é o modo padrão de fábrica e seu Scarlett 18i20 3rd Gen adotará essas atribuições “prontas para uso”. Use este modo se precisar de uma entrada de áudio S/PDIF coaxial ou se desejar usar um sinal S/PDIF coaxial como fonte de clock.

Porta digital		Taxa de amostragem (kHz)
		44.1/48	88.2/96	176.4/192
Entradas	ENTRADA S/PDIF	S/PDIF	S/PDIF	S/PDIF
	ÓPTICA EM 1	ADAT 1-8	ADAT 1-4	x
	ÓPTICA EM 2	x	x	x
Saídas	SAÍDA S/PDIF	S/PDIF	S/PDIF	S/PDIF
	SAÍDA ÓPTICA 1	ADAT 1-8	ADAT 1-4	x
	SAÍDA ÓPTICA 2	ADAT 1-8	ADAT 1-4	x

Modo 2: S/PDIF óptico

Selecione este modo quando estiver trabalhando em uma taxa de amostragem de 44,1/48 ou 88,2/96 kHz, e precisar enviar ou receber um sinal S/PDIF por uma porta óptica. Use também este modo se quiser usar uma fonte de clock enviada como um sinal S/PDIF óptico.

Porto digital		Taxa de amostragem (kHz)
		44.1/48	88.2/96	176.4/192
Entradas	ENTRADA S/PDIF	x	x	x
	ÓPTICA EM 1	ADAT 1-8	ADAT 1-4	x
	ÓPTICA EM 2	S/PDIF	S/PDIF	x
Saídas	SAÍDA S/PDIF	S/PDIF	S/PDIF	S/PDIF
	SAÍDA ÓPTICA 1	ADAT 1-8	ADAT 1-4	x
	SAÍDA ÓPTICA 2	S/PDIF	S/PDIF	x

Modo 3: ADAT duplo

Selecione este modo quando precisar de mais de quatro canais de entrada e/ou saída ADAT ao trabalhar em

Taxa de amostragem de 88,2/96 kHz.

Porta digital		Taxa de amostragem (kHz)
		44.1/48	88.2/96	176.4/192
Entradas	ENTRADA S/PDIF	x	x	x
	ÓPTICA EM 1	ADAT 1-8	ADAT 1-4	x
	ÓPTICA EM 2	x	ADAT 5-8	x
Saídas	SAÍDA S/PDIF	S/PDIF	S/PDIF	S/PDIF
	SAÍDA ÓPTICA 1	ADAT 1-8	ADAT 1-4	x
	SAÍDA ÓPTICA 2	ADAT 1-8	ADAT 5-8	x

As tabelas abaixo listam como as entradas e saídas do 18i20 aparecem no Focusrite Control para cada um dos três modos de E/S Óptica, em cada um dos três pares de taxas de amostragem. Observe que o primeiro dígito nas entradas relacionadas aos canais ADAT se refere à porta em uso: então “ADAT 1.1” a “ADAT 1.4” são ADAT Chs 1 a 4 na porta direita de cada par, enquanto “ADAT 2.1” a “ADAT 2.4” são ADAT Chs 5 a 8 na porta esquerda de cada par.

Em taxas de amostragem de 44,1 kHz e 48 kHz:

Em taxas de amostragem de 88,2 kHz e 96 kHz:

ENTRADAS	MODO DE E/S DIGITAL
	Conector coaxial S/PDIF	ÓPTICO S/PDIF	ADAT DUPLO
Entrada 1	Entrada 1	Entrada 1	Entrada 1
Entrada 2	Entrada 2	Entrada 2	Entrada 2
Entrada 3	Entrada 3	Entrada 3	Entrada 3
Entrada 4	Entrada 4	Entrada 4	Entrada 4
Entrada 5	Entrada 5	Entrada 5	Entrada 5
Entrada 6	Entrada 6	Entrada 6	Entrada 6
Entrada 7	Entrada 7	Entrada 7	Entrada 7
Entrada 8	Entrada 8	Entrada 8	Entrada 8
Loopback 1	Loopback 1	Loopback 1	Loopback 1
Loopback 2	Loopback 2	Loopback 2	Loopback 2
Digital em 1	S/PDIF 1 (via tomada coaxial)	S/PDIF 1 (via porta óptica)	ADAT 1.1
Digital em 2	S/PDIF 2 (via tomada coaxial)	S/PDIF 2 (via porta óptica)	ADAT 1.2
Digital em 3	ADAT 1. 1	ADAT 1. 1	ADAT 1.3
Digital em 4	ADAT 1.2	ADAT 1.2	ADAT 1.4
Digital em 5	ADAT 1.3	ADAT 1.3	ADAT 2.1
Digital em 6	ADAT 1.4	ADAT 1.4	ADAT 2.2
Digital em 7	x	x	ADAT 2.3
Digital em 8	x	x	ADAT 2.4

SAÍDAS	MODO DE E/S DIGITAL
	Conector S/PDIF COAXIAL	S/PDIF ÓPTICO	ADAT DUPLO	PREDEFINIÇÃO DE SAÍDA DUPLA ADAT*
Saída 1	Saída 1	Saída 1	Saída 1	Saída 1
Saída 2	Saída 2	Saída 2	Saída 2	Saída 2
Saída 3	Saída 3	Saída 3	Saída 3	Saída 3
Saída 4	Saída 4	Saída 4	Saída 4	Saída 4
Saída 5	Saída 5	Saída 5	Saída 5	Saída 5
Saída 6	Saída 6	Saída 6	Saída 6	Saída 6
Saída 7	Saída 7	Saída 7	Saída 7	Saída 7
Saída 8	Saída 8	Saída 8	Saída 8	Saída 8
Saída 9	Saída 9	Saída 9	Saída 9	Saída 9
Saída 10	Saída 10	Saída 10	Saída 10	Saída 10
Saída 11	S/PDIF 1 (via tomada coaxial)	S/PDIF 1 (via tomada coaxial e porta óptica)	S/PDIF 1 (via tomada coaxial)	ADAT 1. 1
Saída 12	S/PDIF 2 (via tomada coaxial)	S/PDIF 2 (via soquete coaxial e porta óptica)	S/PDIF 2 (via tomada coaxial)	ADAT 1.2
Saída 13	ADAT 1. 1	ADAT 1. 1	ADAT 1. 1	ADAT 1.3
Saída 14	ADAT 1.2	ADAT 1.2	ADAT 1.2	ADAT 1.4
Saída 15	ADAT 1.3	ADAT 1.3	ADAT 1.3	ADAT 2.1
Saída 16	ADAT 1.4	ADAT 1.4	ADAT 1.4	ADAT 2.2
Saída 17	x	x	ADAT 2.1	ADAT 2.3
Saída 18	x	x	ADAT 2.2	ADAT 2.4
Saída 19	x	x	x	x
Saída 20	x	x	x	x

*Para obter oito canais de saída ADAT, selecione a predefinição DUAL ADAT OUTPUT do Focusrite Control.

Em taxas de amostragem de 176,4 kHz e 192 kHz:
