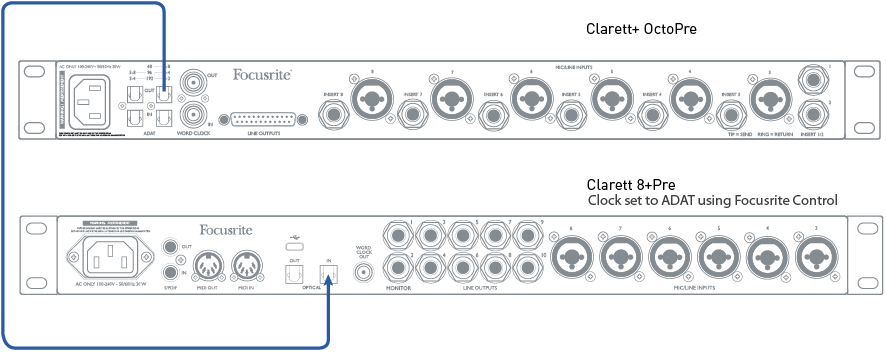

Aqui o SAÍDA ÓPTICA no Clarett⁺ OctoPre está conectado a ÓPTICA EM em uma interface de áudio Focusrite Clarett+ 8Pre com um único cabo óptico. Ambas as unidades estão funcionando a uma taxa de amostragem de 44,1 kHz. A fonte de clock do OctoPre está definida como INTERNAL, e o 8Pre está sincronizado com ele porque sua fonte de clock está definida como ADAT (via Focusrite Control).
Essa configuração permitiria, por exemplo, gravar simultaneamente até 16 fontes de microfone ou de linha em uma DAW, sendo ideal para gravar uma banda ao vivo.

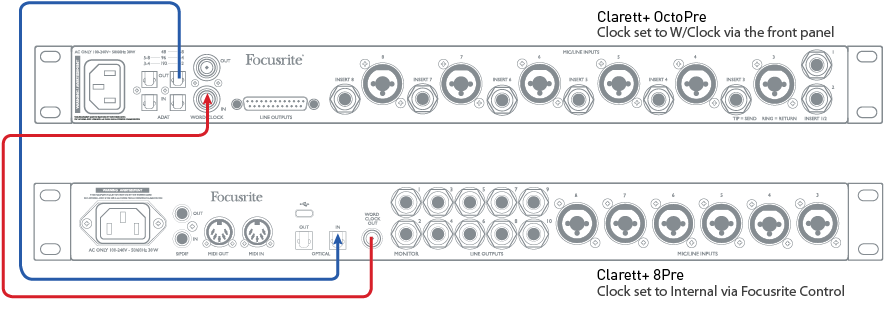

Aqui SAÍDA ÓPTICA no Clarett⁺ OctoPre está conectado a ÓPTICA EM em uma interface de áudio Focusrite Clarett+ 8Pre com um único cabo óptico. Ambas as unidades estão funcionando a uma taxa de amostragem de 44,1 kHz. A fonte de clock do OctoPre está definida como W/CLOCK, e seu RELÓGIO DE PALAVRAS EM entrada está conectada a RELÓGIO DE SAÍDA no Clarett+ 8Pre com um cabo BNC. A fonte de clock do Clarett+ 8Pre é definida como INTERNAL (via Focusrite Control), tornando-o o líder de sincronização. Também seria apropriado para qualquer outra interface de áudio que tenha uma entrada ADAT e uma saída de word clock.

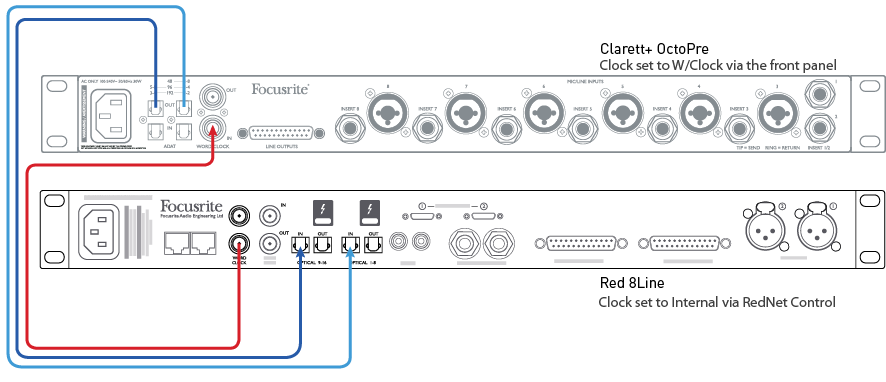

Este exemplo mostra uma configuração semelhante à do Exemplo 2, mas usando uma interface de áudio Focusrite Red 8Line com taxa de amostragem de 96 kHz (modo “SMUX-II”). Ambas as unidades devem estar configuradas para 96 kHz; você precisa de dois cabos ópticos, cada um transportando quatro canais de áudio. A Red 8Line é a interface de sincronização (sync leader).
Essa configuração também é aplicável com taxa de amostragem de 192 kHz (modo “SMUX-IV”); cada cabo óptico transportará então dois canais de áudio.
A configuração deste exemplo também seria adequada para qualquer outra interface de áudio compatível com 96/192 kHz, com duas entradas ADAT e uma saída de word clock.
Mesa de Mixagem Analógica

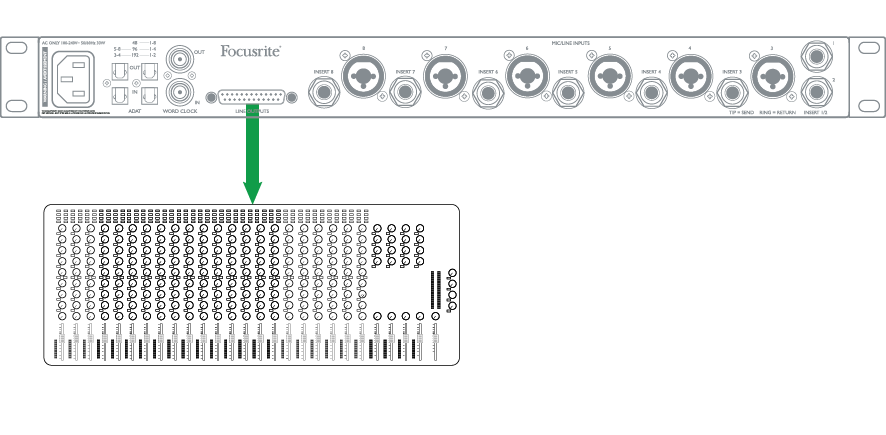

Esta configuração usa o Clarett⁺ OctoPrepré-amplificadores de microfone e modo AIR para fornecer um “front end” de alta qualidade para uma mesa de mixagem analógica. Use um tear de 8 vias para conectar o soquete LINE OUT do OctoPre a oito entradas de linha na mesa de mixagem; isso precisará de um D-sub de 25 vias em uma extremidade e oito conectores apropriados para as entradas de linha da mesa na outra. (Teares pré-fabricados estão disponíveis em fornecedores de áudio profissionais).
Essa configuração também seria adequada para usar o OctoPre como um estágio de entrada com qualquer tipo de dispositivo analógico de 8 canais.
Porque o Clarett⁺ OctoPre's ADAT FORA portas estão sempre ativas, você também pode gravar simultaneamente a performance em um DAW (ou outro dispositivo de gravação) com uma interface ADAT.

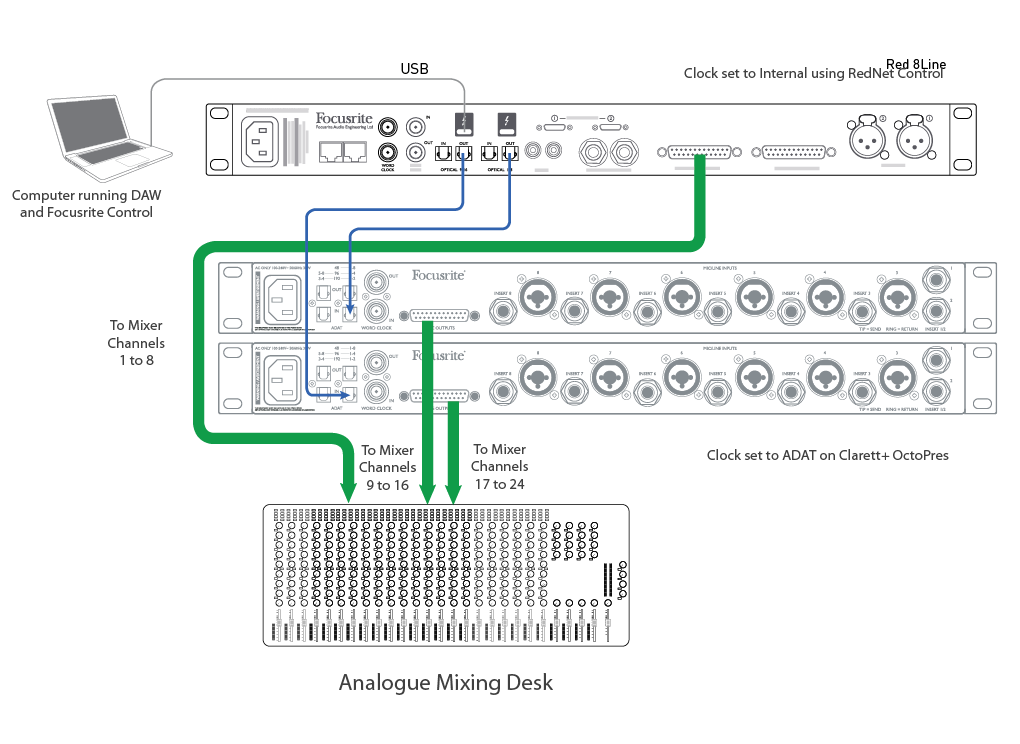

Este exemplo mostra como conectar um número maior de trilhas DAW a uma mesa de mixagem analógica para mixagem. As 8 saídas analógicas de uma interface Red 8Line são conectadas aos canais de mesa 1 a 8. Conecte os canais Red 8Line SAÍDA ÓPTICA portas para o ÓPTICA EM portos de dois Clarett⁺ OctoPres e habilite ADAT>LINE em ambos. Um tear como no Exemplo 4 é usado para conectar os dois OctoPres aos Canais 9 a 24 da mesa.
O Red 8Line normalmente seria o líder de sincronização nessa situação, então sua fonte de clock é definida como Interna. A fonte de clock em ambos Clarett⁺ OctoPres está definido como ADAT, então ambos sincronizam com o Red 8Line através das conexões ópticas ADAT.
A configuração neste exemplo permitiria que você enviasse 16 faixas DAW para a mesa se você usasse apenas uma Clarett⁺ OctoPre.
A contagem de canais acima é aplicável a uma taxa de amostragem de 44,1/48 kHz, utilizando uma interface Focusrite Red 8Line como principal.

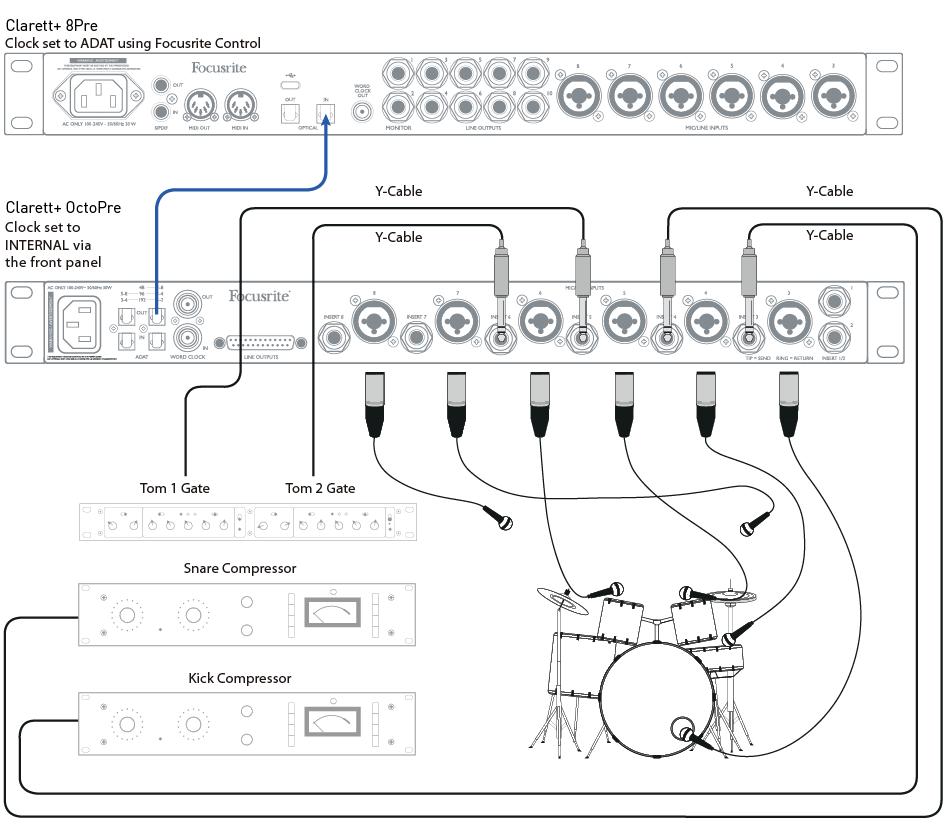

Ao gravar bateria acústica, você pode usar o controle de dinâmica de várias maneiras para obter o som desejado. A compressão é frequentemente adicionada ao bumbo e à caixa para encorpar o som, enquanto os noise gates são eficazes nos tons para minimizar a captação indesejada entre os microfones da bateria.
Utilize cabos com um conector TRS em uma extremidade, conectados a dois conectores XLR, TRS ou TS, conforme apropriado para os processadores externos. A ponta do conector TRS na extremidade do OctoPre deve ser conectada à entrada do processador, e o anel à saída.
