Introdução ao Clarett⁺ OctoPre

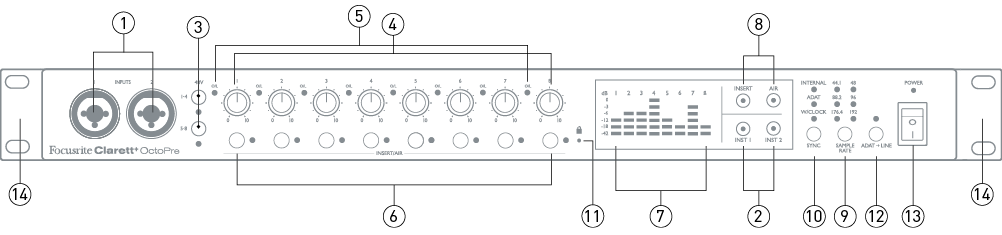

ENTRADAS 1 & 2 – Conectores de entrada XLR combinados – conecte microfones, instrumentos (ex.: guitarra) ou sinais de nível de linha através de conectores XLR ou P10, conforme apropriado. Conectores TRS (balanceados) ou TS (não balanceados) podem ser usados para instrumentos ou sinais de nível de linha.

INST 1 & INST 2 – Dois interruptores para configurar as entradas 1 e 2 para o modo “Instrumento”. Quando INST é selecionado, a faixa de ganho e a impedância de entrada são alteradas (em relação a LINE), e a entrada torna-se desbalanceada. Isso a otimiza para a conexão direta de instrumentos através de um conector jack de 2 polos (TS). Quando INST está desativado, as entradas são adequadas para a conexão de sinais de nível de linha. Os sinais de nível de linha podem ser conectados de forma balanceada através de um conector jack de 3 polos (TRS) ou desbalanceada, através de um conector jack de 2 polos (TS). Cada interruptor possui um LED vermelho para confirmar a seleção.

48V – Dois interruptores que habilitam a alimentação fantasma de 48 V nos contatos XLR dos conectores Combo para as entradas de microfone 1-4 e 5-8, respectivamente. (Observe que as entradas 3 a 8 estão no painel traseiro.) Cada interruptor possui um LED vermelho que indica quando a alimentação fantasma está habilitada. Observe que nem todos os microfones requerem alimentação fantasma. Se você não tiver certeza se o seu microfone precisa dela para funcionar, consulte a documentação do microfone.

Ganho 1 para 8 – Oito controles rotativos: ajustam o ganho de entrada para os sinais nas entradas 1 a 8, respectivamente.

O/L – Cada canal de entrada possui um LED vermelho de “sobrecarga”; este acende quando o nível do sinal atinge +19,5 dBu. Ajuste sempre o nível de forma que o LED não acenda: para evitar distorção por recorte.

INSERIR/AR – um interruptor por canal, que habilita o ponto de inserção do painel traseiro para o canal ou a função AIR do canal, dependendo da configuração dos interruptores principais INSERT e AIR [8]. Cada interruptor tem um LED associado, que acende em verde quando INSERT é selecionado ou em amarelo quando AIR é selecionado.

Medidores – oito medidores de LED de 6 segmentos que mostram os níveis de sinal das oito entradas analógicas. Os medidores de entrada mostram o nível do sinal após o estágio de ganho de entrada. Os LEDs acendem em -42, -18 e -12 dBFS (verde), -6 e -3 dBFS (amarelo) e 0 dBFS (vermelho). Evite sempre 0 dBFS, pois isso indica distorção digital.

INSERIR e AR interruptores principais de função: dois interruptores com LEDs internos (INSERT = verde, AIR = amarelo) que determinam a função dos interruptores INSERT/AIR por canal [6].

TAXA DE AMOSTRAGEM – um interruptor que alterna entre as seis configurações de taxa de amostragem. A taxa atual é indicada por um LED verde. O OctoPre armazena a taxa de amostragem em uso, de modo que ela é mantida mesmo após o desligamento e religamento do aparelho.

SINCRONIZAR – um seletor que alterna entre três fontes de sincronização digital disponíveis (Interna, ADAT ou Word Clock), sendo a fonte atual indicada por um dos LEDs vermelhos adjacentes. O OctoPre armazena a fonte de sincronização em uso, mantendo-a mesmo após o desligamento e religamento do aparelho.

(Bloqueado) – um LED verde que confirma a sincronização do relógio, seja para o Clarett⁺ OctoPrerelógio interno ou para uma entrada digital externa.

ADAT > LINHA – Quando desativados, os canais de entrada de 1 a 8 alimentam o painel traseiro. SAÍDA DE LINHA conector (analógico) e as portas de saída ADAT (digitais). Quando o modo ADAT>LINE está ativado, os sinais presentes nas portas de entrada ADAT são enviados para o OctoPre. SAÍDA DE LINHA Conector. Isso permite adicionar 8 canais de saídas analógicas ao seu sistema. O LED vermelho confirma que este modo está ativado. Neste modo, as entradas analógicas (canais 1 a 8) permanecem roteadas para as saídas digitais ADAT. O modo em uso é armazenado na memória, sendo mantido mesmo quando a unidade é desligada.

PODER – Interruptor de alimentação CA e LED.

Orelhas de rack para montagem do Clarett⁺ OctoPre em um rack de equipamento padrão de 19”.

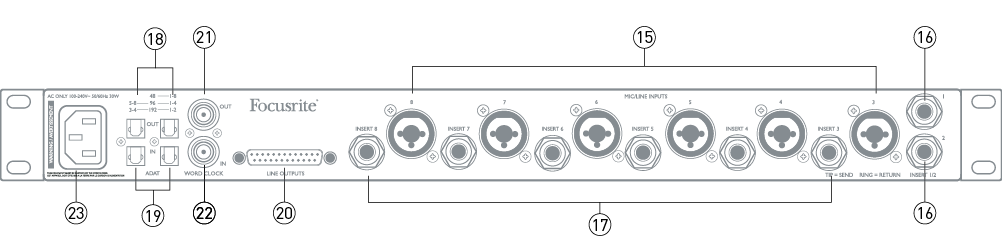

ENTRADAS DE MICROFONE/LINHA 3 para 8 – Seis conectores XLR combinados — as entradas dos canais 3 a 8 não possuem o modo INST, mas são idênticas às dos canais 1 e 2.

INSERÇÕES 1 & 2 – Duas entradas jack TRS de ¼”, que permitem a conexão de equipamentos de processamento externos aos canais 1 e 2. As entradas são habilitadas pelo painel frontal. INSERIR/AR interruptores [6] e [8], e estão desequilibrados. As tomadas estão conectadas da seguinte forma:

Observe que o painel frontal O/L O LED [5] monitora o nível do sinal antes do envio do inserto para que o nível do sinal excessivo não seja enviado para o equipamento externo.

INSERÇÕES 3 para 8 – 6 conectores jack TRS de ¼” que fornecem os pontos de inserção para os canais 3 a 8; estes são eletricamente idênticos a [16].

SAÍDA ÓPTICA – dois conectores TOSLINK que fornecem as saídas digitais da unidade. O uso dos dois conectores depende da taxa de amostragem, conforme descrito a seguir:

ÓPTICO EM – dois conectores TOSLINK que fornecem as entradas digitais para a unidade quando usados no modo ADAT>LINE. Observe que estas NÃO são entradas “digitais” para os canais 1 a 8, e os sinais aplicados nessas portas não passam pelo circuito AIR, nem estão disponíveis nos inserts. O uso dos dois conectores depende da taxa de amostragem, conforme [18].

SAÍDAS DE LINHA 1 para 8 – oito saídas de linha analógicas balanceadas em um conector D-sub fêmea de 25 pinos. Este conector está sempre ativo e normalmente carrega as saídas dos canais 1 a 8, permitindo a Clarett⁺ OctoPre para ser usado como um pré-amplificador de microfone analógico de 8 canais autônomo. No modo ADAT > LINE, o conector carrega os sinais aplicados no ÓPTICA EM portas [19]. A pinagem do conector segue o padrão “Tascam” para interfaces analógicas de 8 canais:

SAÍDA DO RELÓGIO DE PALAVRA – um conector BNC que transporta o Clarett⁺ OctoPrerelógio de palavras; ele pode ser usado para sincronizar outros equipamentos de áudio digital.

RELÓGIO DE PALAVRAS EM – um conector BNC para a conexão de um sinal de clock externo; selecione configurando SINCRONIZAR para WORD. Use esta entrada se você tiver um clock de referência líder que forneça sincronização para todos os dispositivos de áudio digital em seu estúdio.

Alimentação CA – tomada padrão IEC. OctoPre Possui uma fonte de alimentação "Universal" e funcionará com qualquer tensão de rede CA de 100 a 240 V, a 50 ou 60 Hz.
