Usando o Clarett⁺ OctoPre

Todas as oito entradas analógicas utilizam conectores “Combo XLR”. Estes aceitam conectores XLR macho, jacks TS (desbalanceados) de ¼” ou jacks TRS (balanceados) de ¼”.

Ao usar um conector XLR, o pré-amplificador configura automaticamente o ganho e a impedância para receber sinais de nível de microfone. Se usar um plugue de ¼”, o pré-amplificador aceita sinais de nível de linha balanceados ou não balanceados. Quando você ativa o modo INST (canais 1 ou 2), a entrada de ¼” é otimizada para um sinal não balanceado de alta impedância.

Você pode conectar as saídas de linha do Clarett⁺ OctoPre para as entradas de linha analógicas de equipamentos externos (ou qualquer outro dispositivo), para usá-lo como um pré-amplificador de microfone analógico de 8 canais ou como uma “caixa de interrupção” analógica para sinais ADAT quando no modo ADAT>LINE.

As saídas são balanceadas; veja [20] em diante para o diagrama de pinagem. Cabos breakout DB25 para XLR ou DB25 para jack prontos para uso estão disponíveis em fornecedores de áudio profissional.

Use o SAÍDA ÓPTICA Porta(s) ADAT [18] para conectar o Clarett⁺ OctoPre para a(s) entrada(s) ADAT de um dispositivo de áudio usando cabo(s) óptico(s) TOSLINK.

As portas podem enviar oito canais de áudio com taxas de amostragem de 44,1 kHz ou 48 kHz através de um único cabo óptico. Nessas taxas de amostragem, as duas portas transmitem os mesmos oito canais.

Com taxas de amostragem de 88,2 kHz ou 96 kHz, cada porta envia quatro canais. A porta da direita transmite os canais de 1 a 4, e a porta da esquerda transmite os canais de 5 a 8; são necessários dois cabos TOSLINK para enviar todos os oito canais.

Com taxas de amostragem de 176,4 kHz ou 192 kHz, cada porta pode transmitir dois canais. A porta da direita transmite os canais 1 e 2, enquanto a porta da esquerda transmite os canais 3 e 4. O OctoPre está limitado a quatro canais de áudio digital nessas taxas de amostragem; as saídas dos canais 5 a 8 não estão disponíveis pelas portas ADAT.

Use o TAXA DE AMOSTRA interruptor [9] para selecionar a frequência da taxa de amostragem. É essencial que a taxa de amostragem seja selecionada no Clarett⁺ OctoPre corresponde à taxa de amostragem definida no dispositivo digital receptor.

Duas opções de sincronização estão disponíveis:

Clarett⁺ OctoPre como líder do relógio:

Conecte o OctoPre ao dispositivo receptor através do SAÍDA ÓPTICA Verifique se a(s) porta(s) estão configuradas e certifique-se de que o dispositivo receptor esteja configurado para obter seu clock da entrada ADAT (e que as taxas de amostragem em ambos os dispositivos sejam iguais).

No OctoPre, SINCRONIZAR deve ser definido como INTERNO e o O LED acenderá.

Um método alternativo é sincronizar o dispositivo receptor com o Clarett⁺ OctoPre's RELÓGIO DE SAÍDA usando um cabo BNC. A fonte de sincronização do dispositivo receptor precisará ser definida para sua entrada de word clock externa.

Clarett⁺ OctoPre como seguidor de relógio:

Conecte o OctoPre à sua interface através do SAÍDA ÓPTICA Conecte a porta(s) e um cabo BNC do líder do clock de palavras do sistema digital ao OctoPre. RELÓGIO DE PALAVRAS EM conector (garantindo também que as taxas de amostragem em todos os dispositivos sejam iguais).

No OctoPre, SINCRONIZAR deve ser configurado para W/CLOCK e o O LED acenderá.

Use o ÓPTICA EM Porta(s) ADAT [19] se você precisar converter áudio digital (por exemplo, a saída de um DAW) para analógico, usando o Clarett⁺ OctoPreModo ADAT > LINE do 's.

A porta da direita pode receber oito canais de áudio com taxa de amostragem de 44,1 kHz ou 48 kHz através de um único cabo óptico.

Com taxas de amostragem de 88,2 kHz ou 96 kHz, cada porta pode receber quatro canais de áudio. A porta da direita transmite os canais de 1 a 4, e a porta da esquerda transmite os canais de 5 a 8; são necessários dois cabos TOSLINK para receber todos os oito canais.

Com taxas de amostragem de 176,4 kHz ou 192 kHz, cada porta pode receber dois canais de áudio. A porta da direita transmite os canais 1 e 2, e a porta da esquerda transmite os canais 3 e 4. OctoPre está limitado a quatro canais de áudio digital nessas taxas de amostragem.

Use o TAXA DE AMOSTRA interruptor [9] para selecionar a frequência desejada. É essencial que a taxa de amostragem seja selecionada no Clarett⁺ OctoPre corresponde à taxa de amostragem definida no dispositivo digital de transmissão.

Para ativar o Air, pressione o botão Air (Ar). A ativação do Air aciona um circuito analógico de filtro de alta frequência que altera sutilmente a resposta de frequência do pré-amplificador, modelando as características de impedância e ressonância dos pré-amplificadores de microfone Clarett⁺ clássicos baseados em transformador.

Gravar com microfones confere maior clareza e definição na faixa de médias frequências. O Air é excelente para dar um toque especial à maioria das fontes sonoras, mas funciona bem especialmente com vocais e instrumentos acústicos.

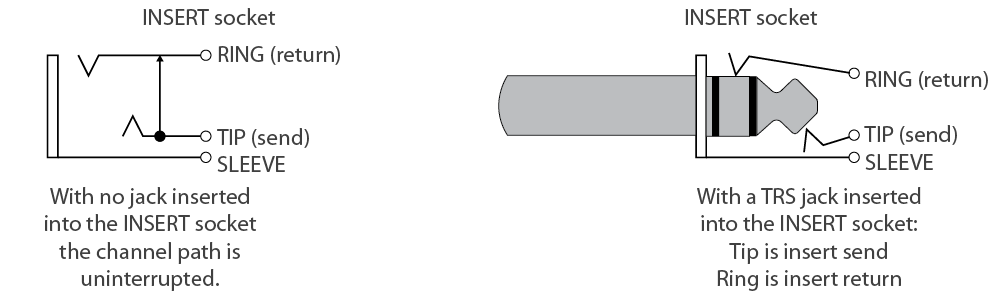

Cada canal do pré-amplificador inclui um ponto de inserção selecionável para conectar equipamentos de processamento externos, como compressores ou noise gates. A inserção inclui um envio e um retorno: sem nenhum conector na entrada INSERT, o caminho do sinal do canal permanece ininterrupto. O envio e o retorno da inserção são desbalanceados. Utilize um conector TRS com os terminais TRS (ponta, anel e anel) conectados a dois cabos separados; esses cabos (frequentemente chamados de "cabos Y") estão disponíveis em fornecedores de áudio profissional.

O ponto de inserção fica após o circuito AIR (o equipamento externo receberá um sinal modificado pelo AIR) e após os controles de GANHO do painel frontal [4]. Ao usar um ponto de inserção, tente ajustar os níveis de entrada e saída do processador externo para que o sinal de retorno tenha aproximadamente o mesmo nível do sinal de envio. Se o processador externo tiver ganho excessivo, você corre o risco de sobrecarga no OctoPre; portanto, use os medidores de canal [7] para verificar o nível do sinal de retorno.

Utilize o painel frontal INSERIR/AR botões [6] para ativar o ponto de inserção. (Primeiro selecione INSERIR usando o interruptor principal [8].) O LED do canal acenderá em verde para confirmar a seleção.

Selecionar o modo ADAT>LINE ([12] no painel frontal) reatribui as oito fontes que alimentam a entrada analógica. SAÍDAS DE LINHA Conector D-sub [20].

Este modo permite que você use o Clarett⁺ OctoPre para conectar uma saída de formato ADAT de 8 canais (de um DAW, por exemplo) a um conjunto de entradas analógicas. Por exemplo, você pode enviar os canais do seu DAW para um equipamento externo para usar como parte do seu processo de mixagem.

Quando o modo ADAT>LINE está ativado, os oito pré-amplificadores de microfone Clarett continuam operacionais e suas saídas permanecem disponíveis. SAÍDA ÓPTICA portos.
