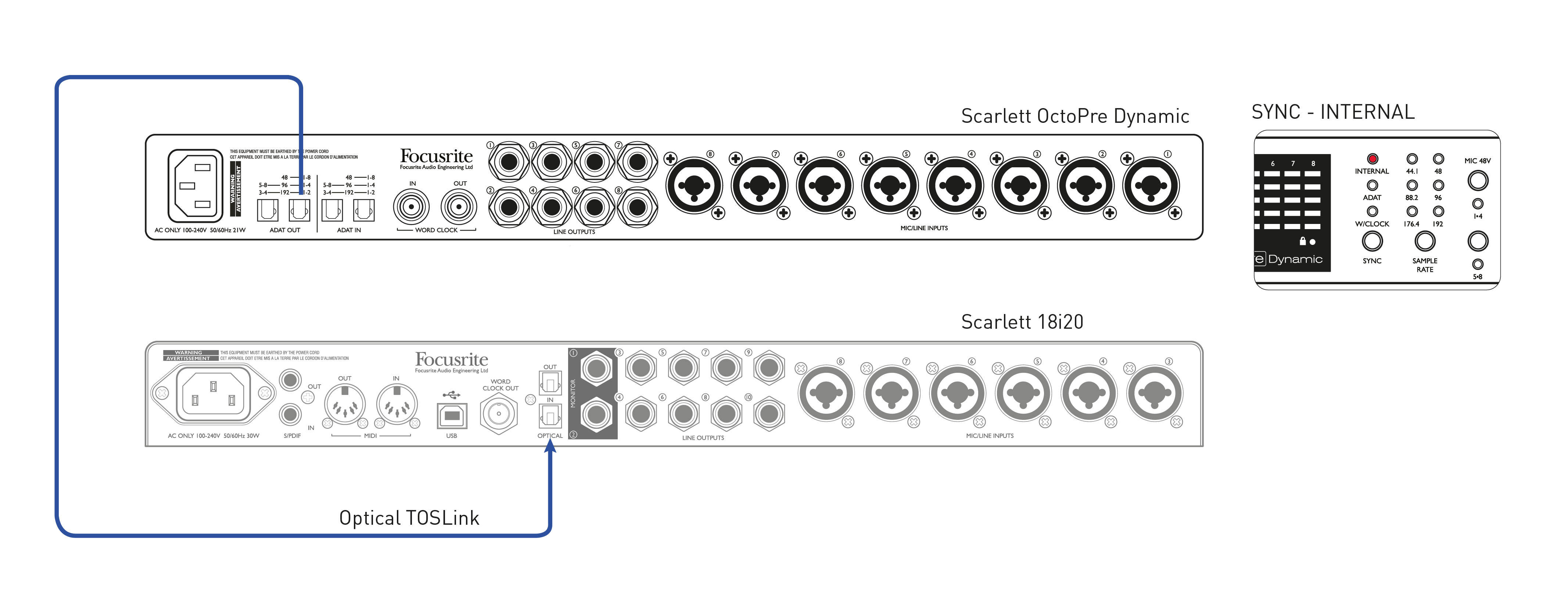

Aqui ADAT FORA no OctoPre está conectado a ÓPTICA EM em uma interface de áudio Scarlett 18i20 com um único cabo óptico. Ambas as unidades operam a uma taxa de amostragem de 44,1 kHz. OctoPreA fonte de clock do está definida como INTERNA, e o 18i20 está sincronizado com ela porque sua fonte de clock está definida como ADAT (via Focusrite Control).
Esta configuração permitiria, por exemplo, que até 16 fontes de microfone ou linha fossem gravadas simultaneamente em um DAW, sendo, portanto, ideal para gravar uma banda ao vivo. Oito das fontes (aquelas conectadas ao OctoPre) poderia se beneficiar da dinâmica interna, se necessário, e ter compressão aplicada para controlar a faixa dinâmica dos sinais.
A configuração também seria apropriada para qualquer outra interface de áudio que tenha uma entrada ADAT.

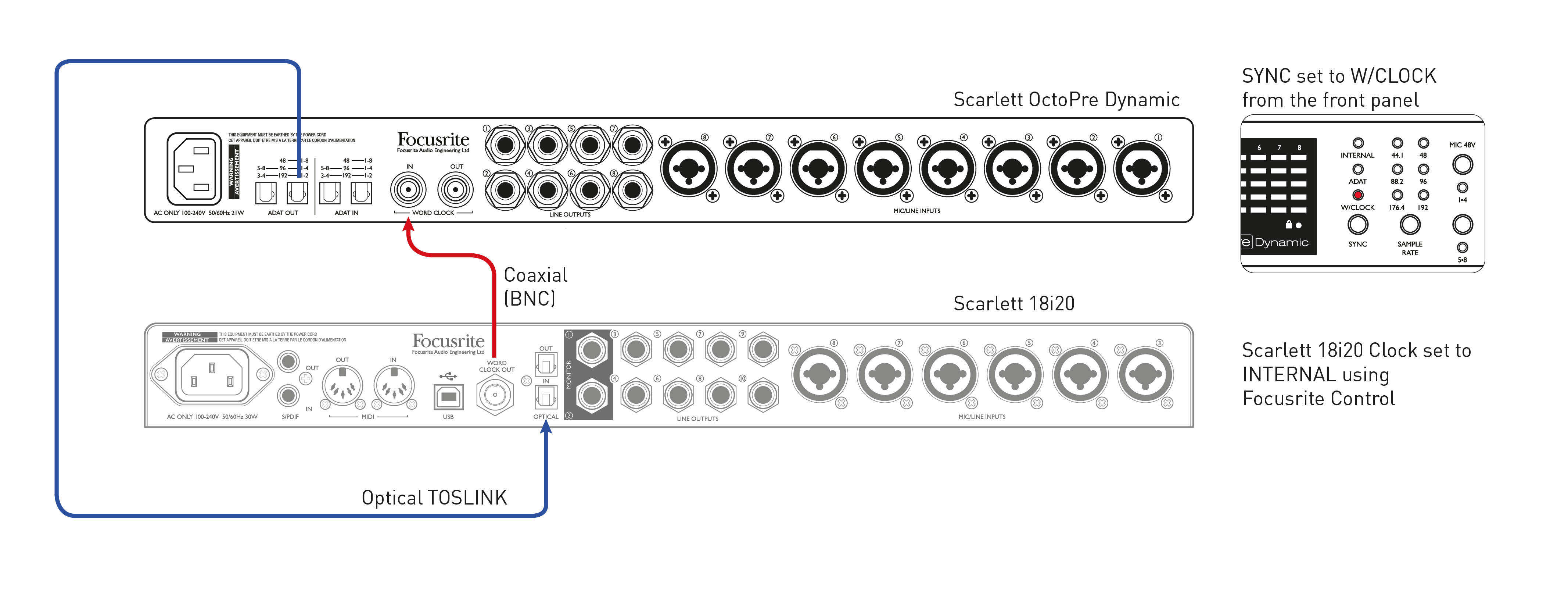

Aqui ADAT FORA no OctoPre está conectado a ÓPTICA EM em uma interface de áudio Scarlett 18i20 com um único cabo óptico. Ambas as unidades operam a uma taxa de amostragem de 44,1 kHz. OctoPre's RELÓGIO DE PALAVRAS EM a entrada está conectada a RELÓGIO DE SAÍDA na Scarlett 18i20 com um cabo BNC e o OctoPreA fonte de clock do está definida como W/CLOCK. A fonte de clock do 18i20 está definida como INTERNAL (via Focusrite Control), tornando-o o líder de sincronização.
A configuração também seria apropriada para qualquer outra interface de áudio que tenha uma entrada ADAT e uma saída de word clock.

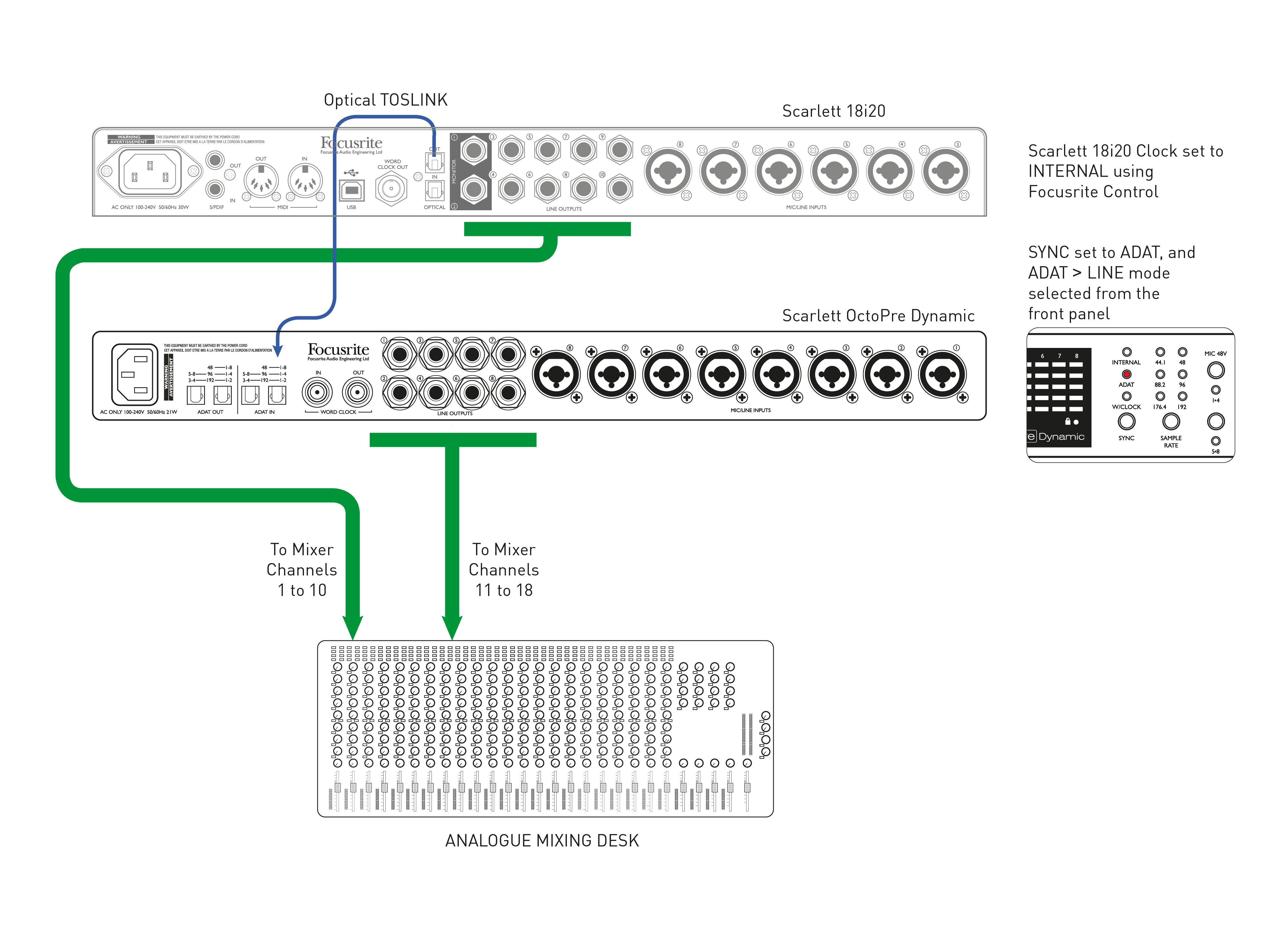

Este exemplo mostra como conectar um número maior de faixas de DAW a uma mesa de mixagem analógica para mixagem. As 10 saídas analógicas de uma interface Scarlett 18i20 são conectadas aos canais 1 a 10 da mesa. SAÍDA ÓPTICA a porta está conectada a um ADAT EM porto de um OctoPre com o modo ADAT > LINE selecionado. O OctoPre's SAÍDAS DE LINHA são então conectados aos canais 11 a 18 da mesa.
A Scarlett 18i20 normalmente seria a líder de sincronização nesta situação, então sua fonte de clock é definida como INTERNA (via Controle Focusrite). A fonte de clock na OctoPre está definido como ADAT, portanto, é sincronizado com o 18i20 por meio da conexão óptica ADAT.
As contagens de canais acima são aplicáveis a uma taxa de amostragem de 44,1/48 kHz; quatro canais de áudio podem ser transferidos do 18i20 para o OctoPre em 88,2/96 kHz.

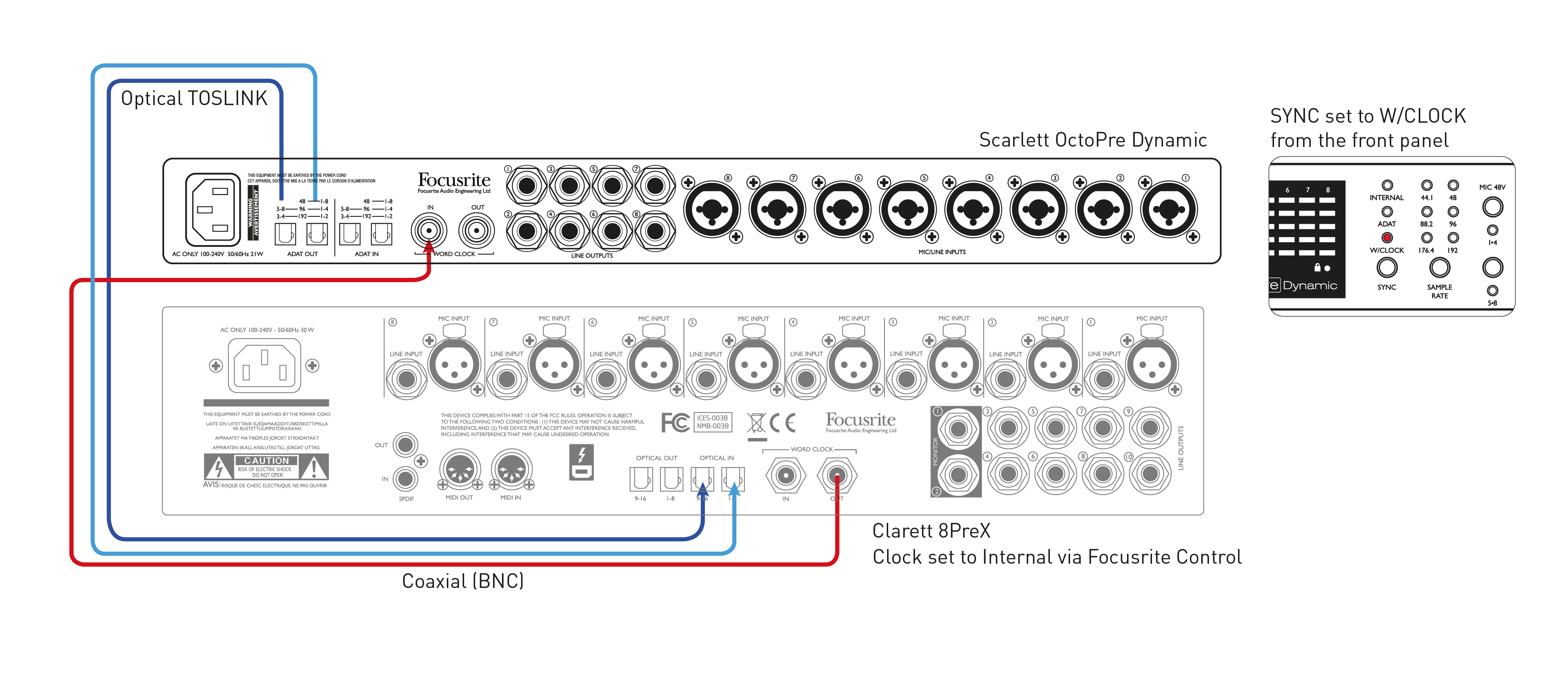

Este exemplo mostra uma configuração semelhante à do Exemplo 2, mas o uso de um Focusrite Clarett 8PreX permite a operação a uma taxa de amostragem de 96 kHz (modo "SMUX-II"). Ambas as unidades devem ser configuradas para 96 kHz; são utilizados dois cabos ópticos, transportando quatro canais de áudio cada. O Clarett 8PreX é o líder de sincronização.
Esta configuração também é aplicável com taxa de amostragem de 192 kHz (modo “SMUX-IV”); cada cabo óptico transportará dois canais de áudio.

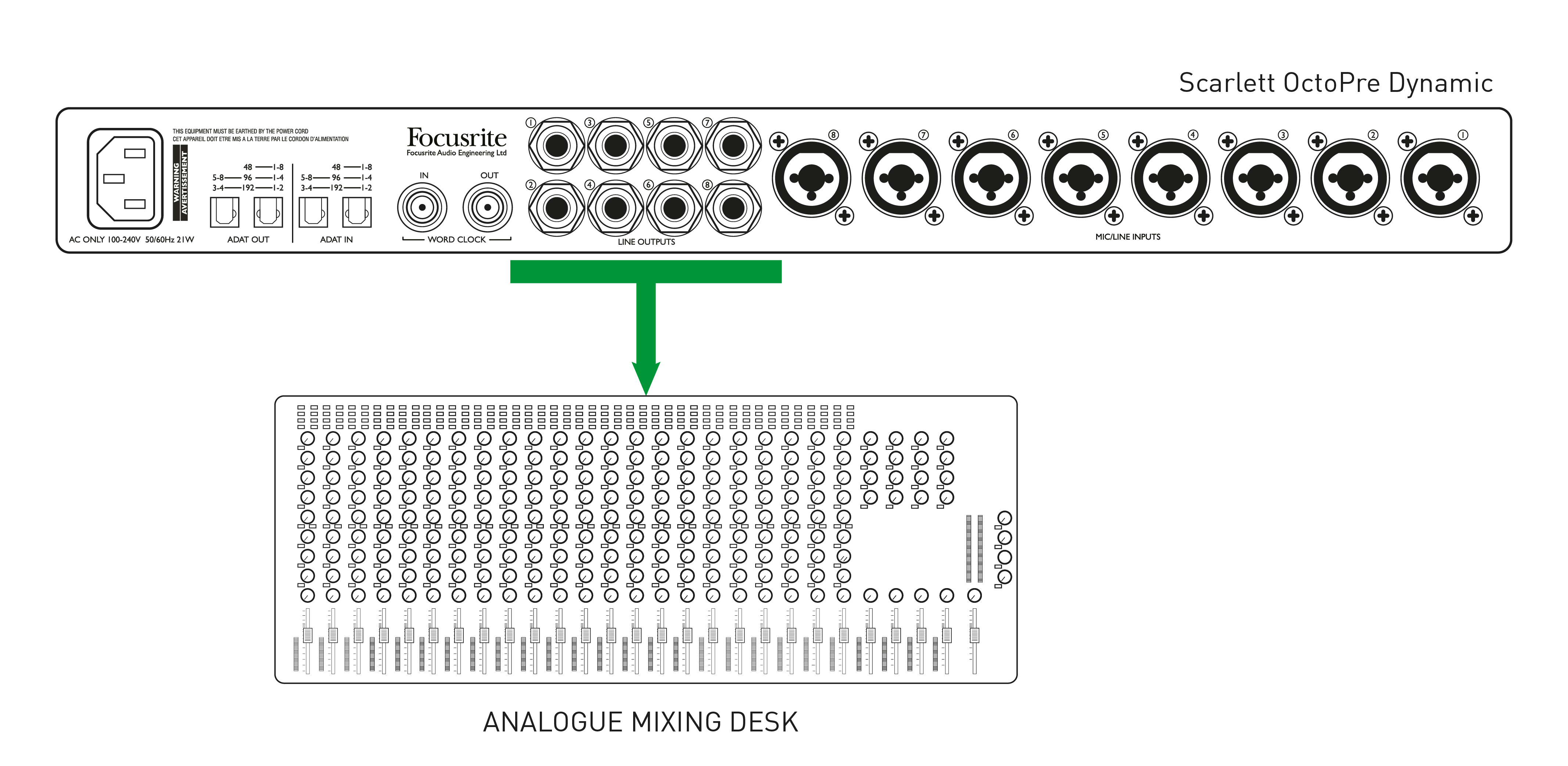

Esta configuração usa o OctoPrepré-amplificadores e compressores de microfone para fornecer um "front-end" de alta qualidade para uma mesa de mixagem analógica. Use um tear pré-fabricado para conectar o OctoPre's SAÍDAS DE LINHA para oito entradas de linha na mesa de mixagem; isso exigirá oito conectores TRS de ¼” em uma extremidade e oito conectores apropriados para as entradas de linha da mesa na outra. Se as entradas de linha da mesa forem desbalanceadas, um tear com conectores TS na extremidade OctoPre final será adequado.
Esta configuração também seria apropriada para usar o OctoPre como um estágio de entrada com qualquer tipo de dispositivo analógico de oito canais.

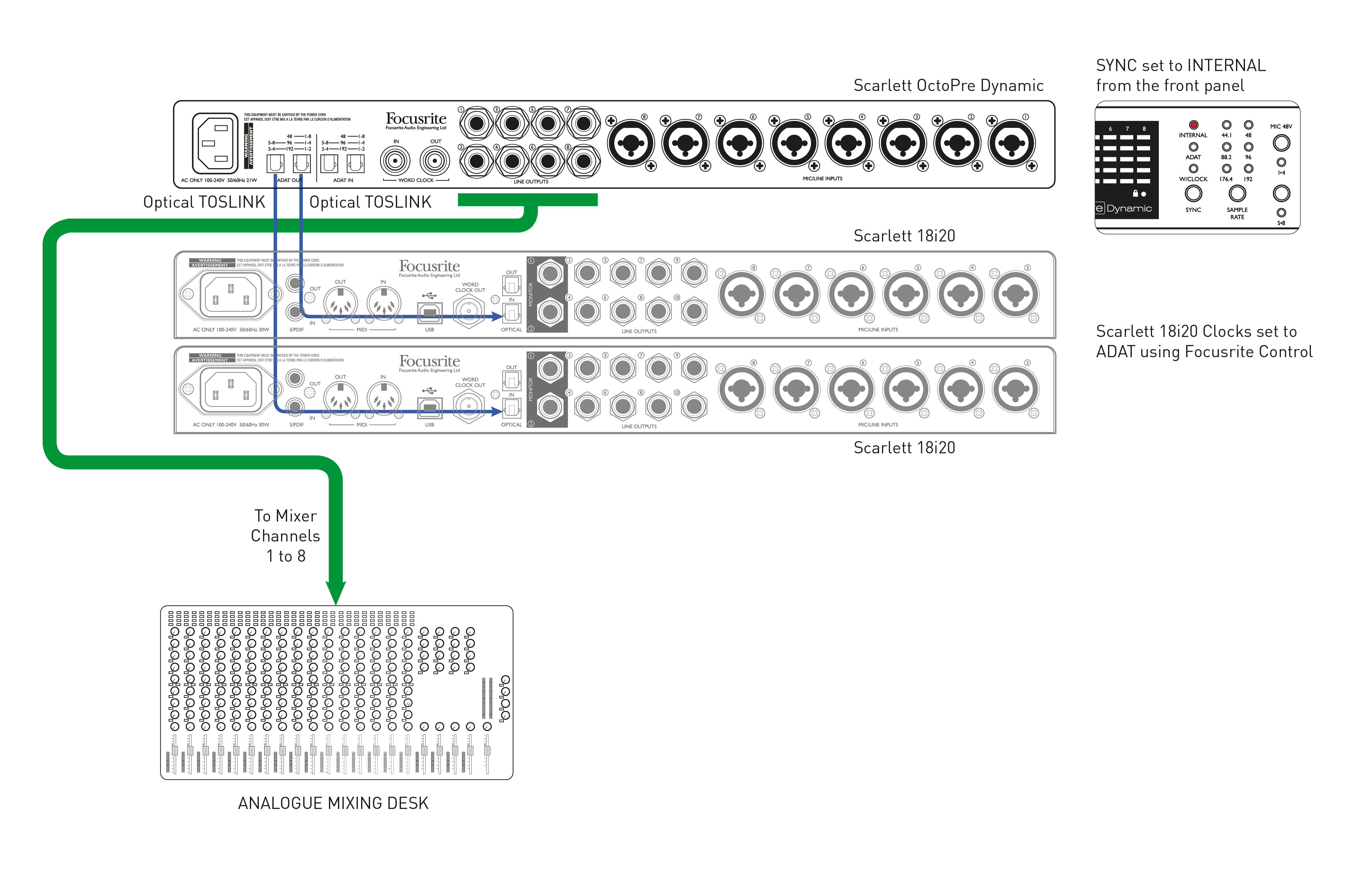

Este exemplo mostra como a configuração do Exemplo 5 pode ser estendida para adicionar gravação digital simultânea, com ou sem backup secundário.
Porque o OctoPre's ADAT FORA As portas estão sempre ativas, você pode gravar a performance em um DAW (ou outro dispositivo de gravação) com uma interface ADAT. O exemplo mostra duas Scarlett 18i20s: a ADAT EM porto de cada um seria conectado aos dois ADAT FORA portas do OctoPre, para fornecer gravação de oito trilhas (na primeira) e um backup simultâneo de oito trilhas na segunda, em taxas de amostragem de 44,1 ou 48 kHz.
A gravação de oito trilhas ainda poderia ser alcançada a 88,2 ou 96 kHz, embora cada Scarlett 18i20 fornecesse 4 canais para o DAW; o backup não seria possível.
