Introdução ao Scarlett OctoPre Dynamic

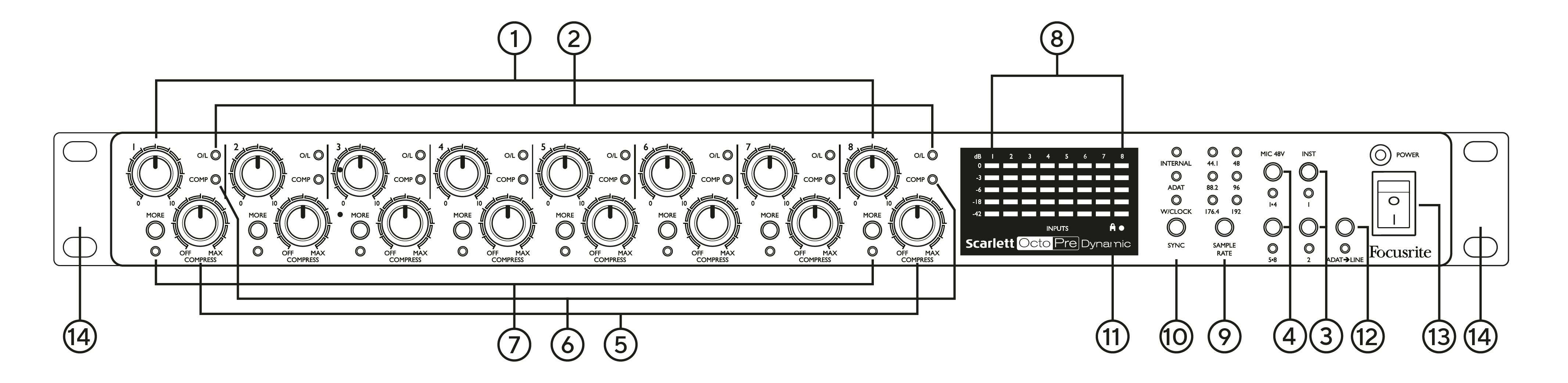

Controles de ganho de entrada 1 para 8 – oito controles rotativos: ajustam o ganho de entrada para os sinais nos canais 1 a 8, respectivamente.

O/L – cada canal de entrada possui um LED vermelho de “sobrecarga”; ele acende se o nível do sinal causar cortes na entrada da seção do compressor. Se isso ocorrer, reduza o ganho para que o LED permaneça apagado.

INSTRUÇÃO 1 e INSTRUÇÃO 2 – duas chaves de travamento colocam as entradas 1 e 2 no modo "Instrumento". Quando INST é selecionado, a faixa de ganho e a impedância de entrada são alteradas (em relação a LINE), e a entrada fica desbalanceada. Isso a otimiza para a conexão direta de instrumentos por meio de um conector de 2 polos (TS). Quando INST está desligado, as entradas são adequadas para a conexão de sinais de nível de linha. Os sinais de nível de linha podem ser conectados de forma balanceada por meio de um conector de 3 polos (TRS) ou desbalanceada, por meio de um conector de 2 polos (TS). Cada chave possui um LED verde adjacente para confirmar a seleção.

MICROFONE 48V (1-4 & 5-8) – dois interruptores de travamento, cada um habilitando alimentação fantasma de 48 V nos contatos XLR de quatro entradas: Canais 1 a 4 e 5 a 8, respectivamente. Cada interruptor possui um LED vermelho associado, indicando que a alimentação fantasma está selecionada.

COMPRIMIR 1 para 8 – ativa a seção do compressor de cada canal e define o nível limite. Veja Compressor para mais detalhes.

COMP – um LED amarelo que acende quando a seção do compressor está aplicando redução de ganho. O LED também pisca brevemente quando o COMPRESSA o controle [5] é movido de sua posição OFF.

MAIS – um interruptor de travamento que aumenta a relação do compressor, aplicando assim mais redução de ganho na mesma configuração do COMPRESSA controle. Um LED vermelho adjacente confirma a seleção.

Medidores de nível de sinal de entrada: oito barras gráficas de LED, uma por canal. O sinal de entrada em cada canal é medido após o controle de ganho de entrada e após a seção do compressor, para que você possa ver o nível sendo enviado para a saída.

TAXA DE AMOSTRA – um interruptor suave que alterna entre as seis configurações de taxa de amostragem disponíveis, sendo a taxa atual indicada por um dos LEDs verdes adjacentes. A taxa de amostragem em uso é armazenada na memória para que seja mantida quando a unidade for desligada.

SINCRONIZAR – um interruptor suave que alterna entre três fontes de sincronização digital disponíveis (interna, ADAT ou Word Clock), sendo a fonte atual indicada por um dos LEDs vermelhos adjacentes. A fonte em uso é armazenada na memória, sendo mantida mesmo quando você desliga o dispositivo.

– um LED verde “Bloqueado” que acende quando a unidade está bloqueada na fonte de sincronização disponível, indicando que está pronta para uso.

ADAT > LINHA – este interruptor suave modifica o modo de operação da unidade. Quando ativo, o áudio digital recebido nas portas de entrada ADAT é convertido para analógico e disponibilizado no painel traseiro. SAÍDA DE LINHA Conectores. O LED vermelho adjacente confirma que este modo está ativo. Neste modo, as entradas analógicas (canais 1 a 8) permanecem roteadas para as saídas digitais ADAT. O modo em uso é armazenado na memória para que seja mantido quando a unidade for desligada.

PODER – Interruptor de alimentação CA e LED verde.

Orelhas de rack para montagem do OctoPre em um rack de equipamento padrão de 19”.

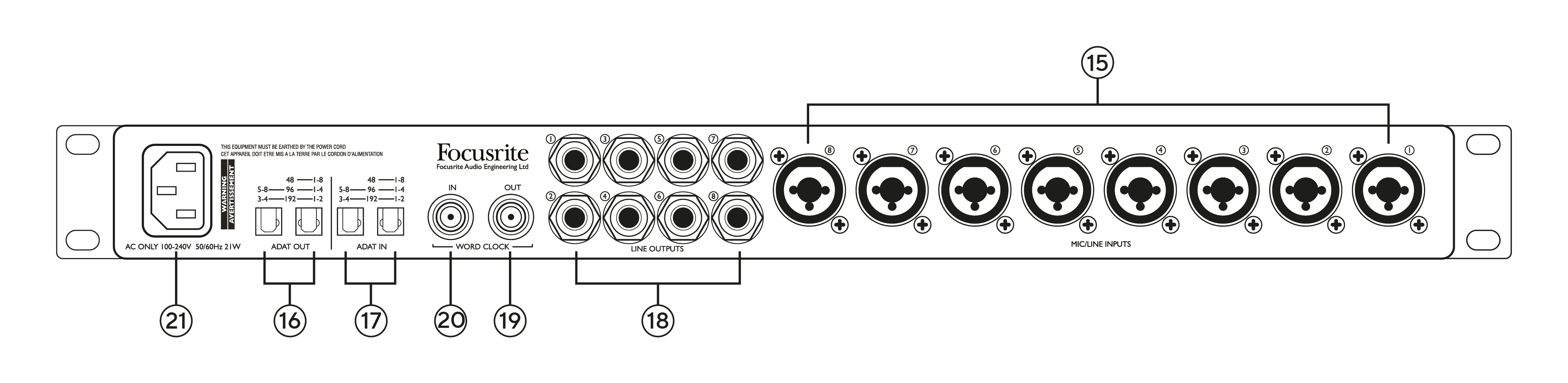

ENTRADAS DE MICROFONE/LINHA 1 para 8 – 8 conectores “Combo XLR” – conectam microfones usando conectores XLR ou sinais de nível de linha usando conectores de ¼”. Conectores TRS (balanceados) ou TS (desbalanceados) podem ser usados para sinais de nível de linha. Observe que os Canais 1 e 2 também possuem o modo INST para a conexão direta de instrumentos (por exemplo, guitarra), mas são idênticos aos dos Canais 3 a 8. O modo INST é selecionado pelo INST interruptores [3].

ADAT FORA – dois conectores TOSLINK que fornecem as saídas digitais da unidade. A utilização dos dois conectores depende da taxa de amostragem, como segue:

* Visto do painel traseiro

ADAT EM – dois conectores TOSLINK que fornecem as entradas digitais para a unidade quando usados no modo ADAT > LINE. No modo ADAT > LINE, os sinais nas entradas ADAT serão enviados para as saídas de linha analógicas após a conversão D para A. A utilização dos dois conectores depende da taxa de amostragem, como segue:

* Visto do painel traseiro

SAÍDAS DE LINHA 1 para 8 – oito saídas de linha analógicas balanceadas em conectores jack de ¼” de 3 polos (TRS). Esses conectores estão sempre ativos e normalmente transportam as saídas dos Canais 1 a 8, permitindo a OctoPre para ser usado como um pré-amplificador de microfone analógico autônomo de alta qualidade de 8 canais. No modo ADAT > LINE, os conectores transportam os sinais aplicados no ADAT EM portas [17].

SAÍDA DO RELÓGIO DE PALAVRA – um conector BNC que transporta o relógio de palavras; ele pode ser usado para sincronizar outros equipamentos de áudio digital.

RELÓGIO DE PALAVRAS EM – um conector BNC para a conexão de um sinal de relógio de palavras externo; selecione configurando SINCRONIZAR para WORD. Use esta entrada se você tiver um relógio de referência líder que forneça sincronização para todos os dispositivos de áudio digital em seu estúdio.

Rede elétrica CA – tomada padrão IEC. OctoPre é equipado com uma fonte de alimentação “Universal” e funciona com qualquer tensão de rede CA de 100 a 240 V, a 50 ou 60 Hz.
