Todas as oito entradas analógicas utilizam conectores "Combo XLR". Eles podem aceitar conectores XLR macho, conectores TS (desbalanceados) de ¼” ou conectores TRS (balanceados) de ¼”.
Ao utilizar um conector XLR, o pré-amplificador configura automaticamente o ganho e a impedância para receber sinais de nível de microfone. Se for utilizado um conector de ¼”, o pré-amplificador é configurado para aceitar sinais de nível de linha balanceados ou não balanceados. Quando o modo INST é selecionado (nos canais 1 ou 2), a entrada de ¼” é reconfigurada novamente para otimizar um sinal desbalanceado de alta impedância.
Os dois 48V Os interruptores aplicam alimentação fantasma de 48 V às entradas de microfone 1 a 4 e 5 a 8, respectivamente. A alimentação fantasma é necessária para a maioria dos microfones condensadores (capacitores). A alimentação fantasma é aplicada apenas aos contatos XLR dos conectores Combo: portanto, se um grupo de 4 entradas estiver sendo usado para sinais de nível de microfone e de linha (ou instrumento), a alimentação fantasma é aplicada apenas aos microfones.
Microfones dinâmicos não requerem alimentação fantasma, mas a maioria funcionará normalmente com alimentação fantasma fornecida. Microfones de fita passivos não requerem alimentação fantasma e podem ser danificados se alimentados com alimentação fantasma.
Se não tiver certeza sobre um microfone, NÃO aplique alimentação fantasma sem antes verificar as especificações do fabricante.
O ganho de cada canal deve ser ajustado para se adequar ao nível de entrada; fontes mais altas precisarão de menos ganho do que as mais baixas. Sempre use os medidores de LED para verificar o nível do sinal em cada canal.
Comece com o controle de ganho no mínimo. Toque (ou cante) no nível mais alto que provavelmente será alcançado durante a música e aumente gradualmente o ganho até que o medidor mostre laranja (-3 dB). Em seguida, diminua o ganho em alguns dB. Isso deve garantir que o nível do sinal dificilmente atingirá o vermelho (0 dB) e sobrecarregará o conversor A-D, o que resultaria em distorção.
Observe que o design do pré-amplificador de alto headroom usado na linha Scarlett significa que um Pad comutável é desnecessário. (Veja Scarlett OctoPre Dynamic especificações de desempenho para especificações de sensibilidade de entrada.)
O vermelho O/L O LED nunca deve acender; se isso acontecer, o ganho está muito alto.
Mudar de canal COMPRESSA controle no sentido horário a partir da posição OFF ativa o compressor do canal. Conforme o controle é movido da posição OFF, o amarelo COMP O LED acenderá brevemente para confirmar que o compressor está ativo. À medida que gira no sentido horário, o limite de compressão é progressivamente reduzido, resultando em uma compressão cada vez mais intensa. O LED amarelo COMP O LED acenderá quando a compressão estiver sendo aplicada ao sinal, o que ocorrerá sempre que o nível do sinal exceder o limite.
Pressionando o MAIS O botão aumenta a taxa de compressão, aplicando assim mais compressão ao sinal para a mesma configuração de COMPRESSA.
No OctoPre, o COMPRESSA O controle é essencialmente um controle combinado de Threshold e Gain Make-up: à medida que o threshold é reduzido, fazendo com que mais sinal seja comprimido, o ganho geral do compressor (geralmente chamado de “Make-up Gain”) é aumentado, elevando o nível do sinal na saída para corresponder ao da entrada.
Em ambos os modos, o tempo de ataque é de 1,2 ms e o tempo de liberação é de 28 ms.

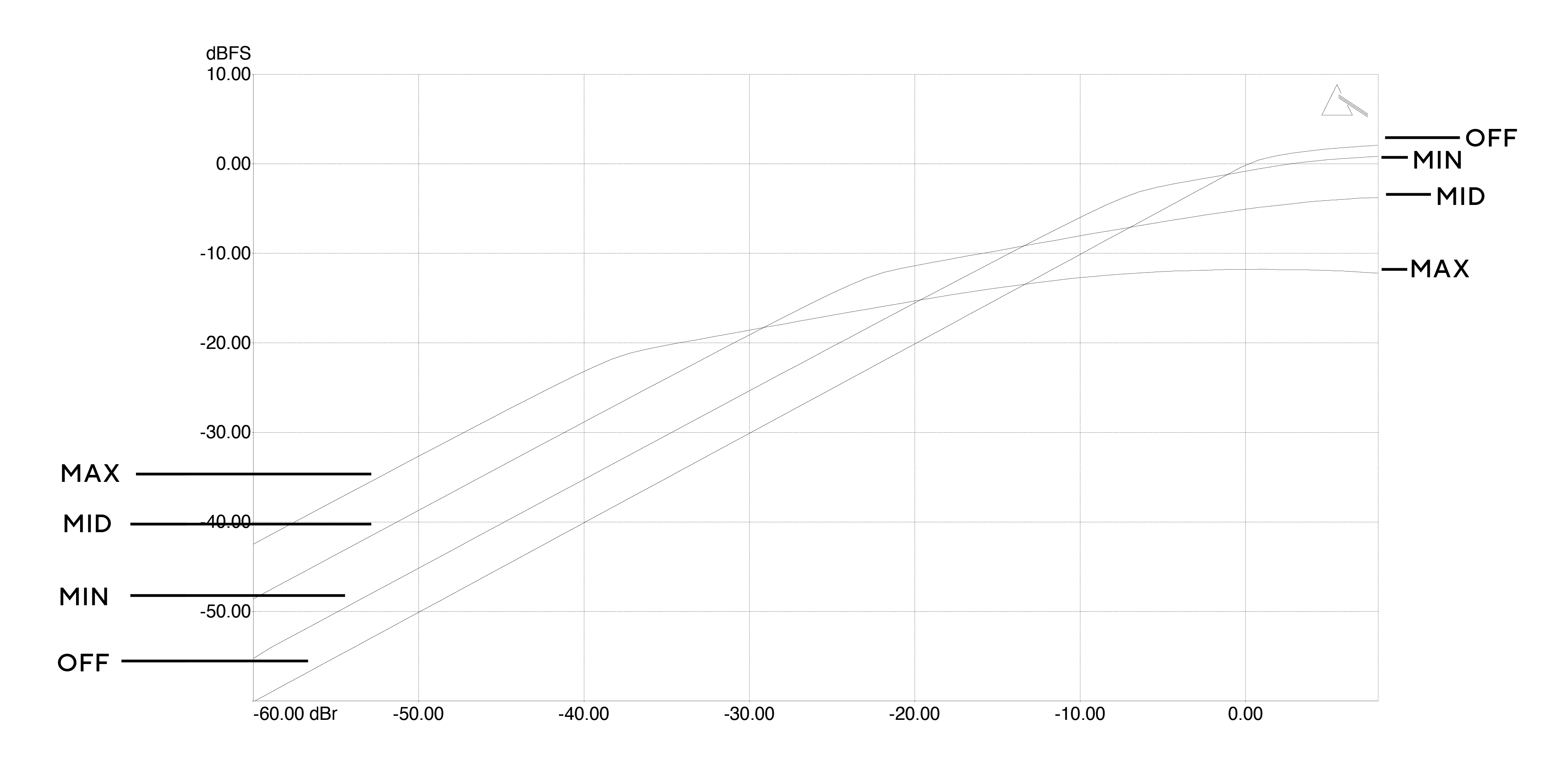

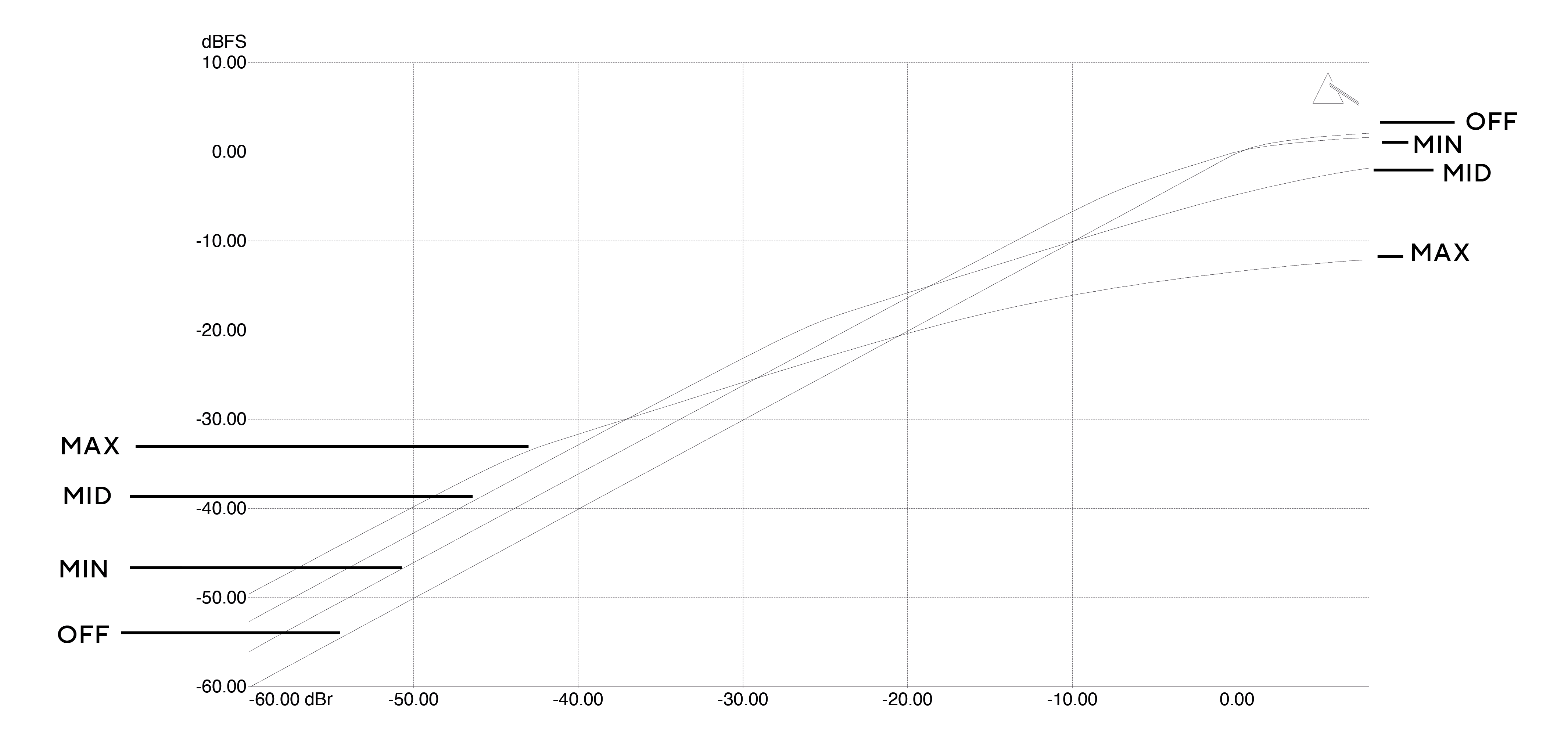

Os dois gráficos abaixo mostram as características de compressão nos modos "Normal" e "Mais", respectivamente. As curvas incluem o efeito do ganho de compensação no nível geral do sinal.
Ao conectar as saídas de linha do OctoPre para as entradas de linha analógicas de um console de mixagem (ou qualquer outro dispositivo), a unidade pode ser usada como um pré-amplificador de microfone puramente analógico de 8 canais ou como uma “caixa de interrupção” analógica para sinais ADAT quando no modo ADAT > LINE.
As saídas de linha são balanceadas: para uma conexão balanceada, use conectores de ¼” de 3 polos (TRS) ou conectores de ¼” de 2 polos (TS) para uma conexão não balanceada.
O nível máximo do sinal de saída é +16 dBu (balanceado) ou +10 dBu (desbalanceado).
Use o ADAT FORA porta(s) óptica(s) [16] para conectar o OctoPre para a(s) entrada(s) ADAT de um dispositivo de áudio usando cabo(s) óptico(s) TOSLINK.
A porta direita (vista da parte traseira da unidade) pode transmitir oito canais de áudio a uma taxa de amostragem de 44,1 kHz ou 48 kHz por meio de um único cabo óptico.
Com taxas de amostragem de 88,2 kHz ou 96 kHz, cada porta pode transmitir quatro canais de áudio. A porta direita transmite os canais 1 a 4, enquanto a porta esquerda transmite os canais 5 a 8; portanto, são necessários dois cabos TOSLINK para transmitir todos os oito canais.
Com taxas de amostragem de 176,4 kHz ou 192 kHz, cada porta pode transmitir dois canais de áudio. A porta direita transmite os canais 1 e 2, enquanto a porta esquerda transmite os canais 3 e 4. OctoPre é restrito a quatro canais de áudio digital nessas taxas de amostragem; as saídas dos canais 5 a 8 não estão disponíveis por meio das portas ADAT.
Use o TAXA DE AMOSTRA interruptor [9] para selecionar a frequência de taxa de amostragem desejada. É essencial que a taxa de amostragem selecionada no OctoPre corresponde à taxa de amostragem definida no dispositivo digital receptor.
Use o ÓPTICA EM Porta(s) ADAT [19] se você precisar converter áudio digital (por exemplo, a saída de um DAW) para analógico, usando o Modo ADAT > LINE do 's.
A porta direita pode receber oito canais de áudio com taxa de amostragem de 44,1 kHz ou 48 kHz por meio de um único cabo óptico.
Com taxas de amostragem de 88,2 kHz ou 96 kHz, cada porta pode receber quatro canais de áudio. A porta direita transmite os canais 1 a 4, a porta esquerda transmite os canais 5 a 8; você precisa de dois cabos TOSLINK para receber todos os oito canais.
Com taxas de amostragem de 176,4 kHz ou 192 kHz, cada porta pode receber dois canais de áudio. A porta direita transmite os canais 1 e 2, enquanto a porta esquerda transmite os canais 3 e 4. OctoPre é restrito a quatro canais de áudio digital nessas taxas de amostragem.
Use o TAXA DE AMOSTRA interruptor [9] para selecionar a frequência desejada. É essencial que a taxa de amostragem seja selecionada no corresponde à taxa de amostragem definida no dispositivo digital de transmissão.
Várias opções de sincronização estão disponíveis:
Conecte o OctoPre para o dispositivo digital receptor por meio da(s) porta(s) ADAT OUT e certifique-se de que o dispositivo receptor esteja configurado para obter seu relógio a partir de sua entrada ADAT e que as taxas de amostragem em ambos os dispositivos correspondam.
Um método alternativo ao acima é sincronizar o dispositivo receptor com o OctoPre's RELÓGIO DE SAÍDA usando um cabo BNC. Neste cenário, defina a fonte de sincronização do dispositivo receptor para sua entrada de wordclock externo.
Conecte o OctoPre's ADAT FORA porta(s) à entrada ADAT do dispositivo digital receptor. Conecte a saída ADAT do dispositivo digital a uma das OctoPre's ADAT EM portas.
No OctoPre, defina o SINCRONIZAR para ADAT e o O LED acenderá. Certifique-se também de que ambos os dispositivos utilizem a mesma taxa de amostragem.

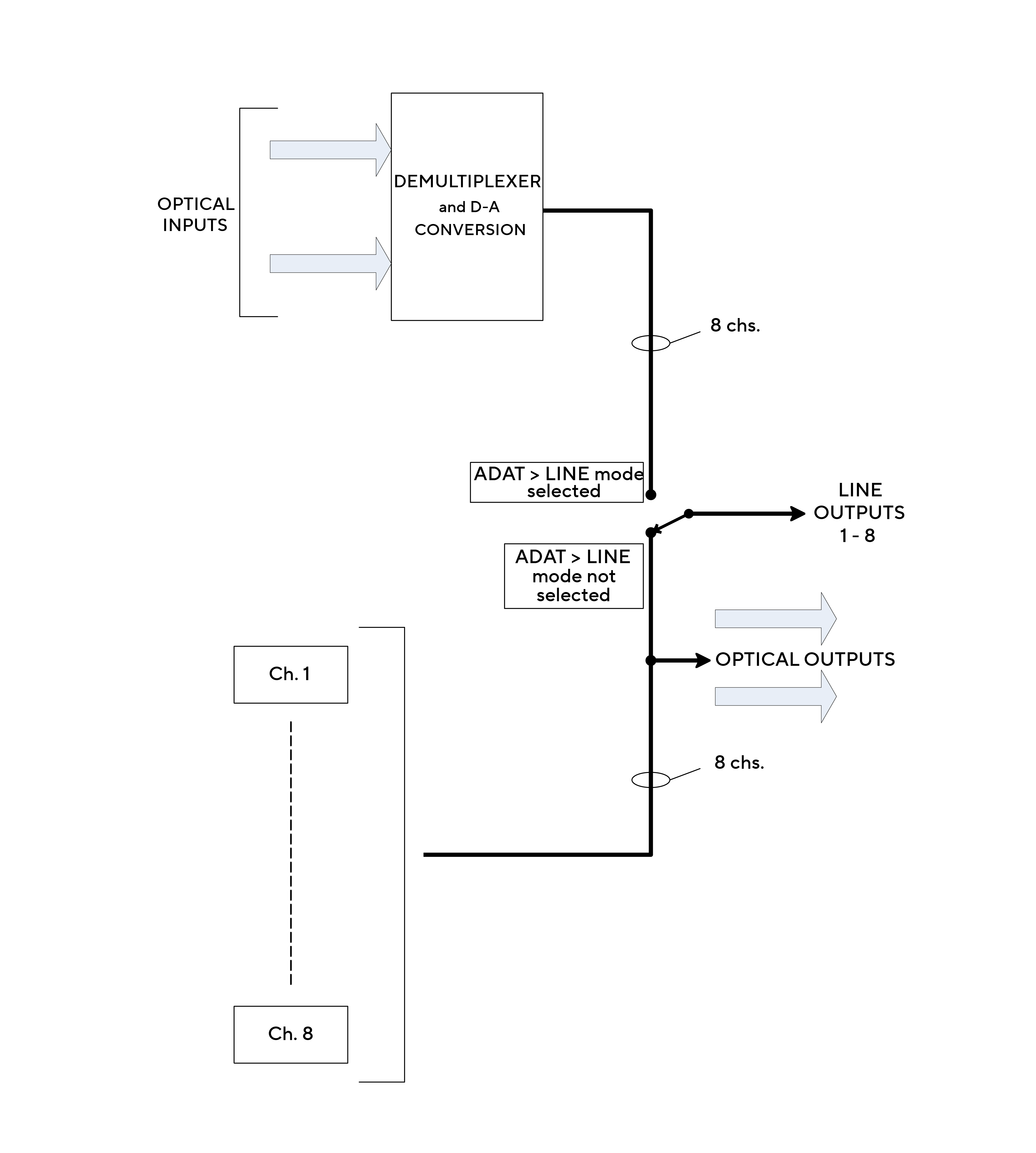

Selecionar o modo ADAT > LINE ([12] no painel frontal) reatribui as oito fontes para as SAÍDAS DE LINHA analógicas [18]. Em operação normal, as saídas dos canais do pré-amplificador de microfone estão disponíveis nesses conectores; no modo ADAT > LINE, os conectores são alimentados com os sinais digitais ADAT na(s) porta(s) ADAT IN, seguindo a conversão D para A.
Este modo permite que o OctoPre para ser usado para conectar uma saída de formato ADAT de 8 canais (de um DAW, por exemplo) a um conjunto de entradas analógicas, normalmente os canais de um console de mixagem analógico, para permitir que tal mixer seja usado para mixar faixas de DAW.
Quando o modo ADAT > LINE está ativado, os oito pré-amplificadores de microfone ainda estão operacionais e suas saídas permanecem disponíveis no ADAT FORA portas.
