Essas especificações lhe permitem comparar a sua com outros dispositivos e garantir que eles funcionem juntos. Caso não esteja familiarizado com essas especificações, não se preocupe, pois não é necessário saber essas informações para usar a sua com a maioria dos dispositivos
Sempre que possível, avaliamos todos os números de desempenho de acordo com a AES17.
|
Taxas de amostragem suportadas |
44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz |
|
Profundidade de Bits |
24 bits |
|
Entradas de microfone do ISA |
|
|---|---|
|
Resposta de frequência |
20 Hz-20 kHz (±0,4 dB) |
|
Faixa dinâmica (ponderada A) |
117 dB |
|
THD+N |
-93 dB (0,0023%) |
|
Ruído EIN (ponderado A) |
-128 dB |
|
Nível máximo de entrada (com ganho mínimo) |
+16 dBu |
|
Faixa de ganho |
79 dB |
|
Impedância de entrada |
800 Ω (baixa) 1.4 kΩ (ISA 110), 2,4 kΩ (média) 7 kΩ (alta) |
|
Filtro passa-alta (HPF, High-Pass Filter) |
Frequência de corte de 75 Hz, 18 dB/oitava |
|
Envio e retorno de inserção |
|
|
Sinal |
Balanceado |
|
Nível máximo de saída (Envio) |
+16 dBu |
|
Nível máximo de entrada (Retorno) |
+16 dBu |
|
Entradas de microfone |
|
|---|---|
|
Resposta de frequência |
20 Hz - 20 kHz (±0,1 dB) |
|
Faixa dinâmica (ponderada A) |
116dB |
|
THD+N |
-100 dB (0,001%) |
|
Ruído EIN (ponderado A) |
-127dB |
|
Nível máximo de entrada (com ganho mínimo) |
+16dBu |
|
Faixa de ganho |
69 dB |
|
Impedância de entrada |
3.2kΩ |
|
Entradas de linha de nível fixo |
|
|---|---|
|
Resposta de frequência |
20Hz-20kHz (±0.05dB) |
|
Faixa dinâmica (ponderada A) |
120dB |
|
THD+N |
<-105dB (0.00056%) |
|
Nível máximo de entrada (com ganho mínimo) |
+24dBu |
|
Impedância de entrada |
20kΩ |
|
Entradas de instrumentos |
|
|---|---|
|
Resposta de Frequência |
20 Hz - 20 kHz (±0,5 dB) |
|
Faixa dinâmica (ponderada A) |
117dB |
|
THD+N |
-89dB (0.0036%) |
|
Nível máximo de entrada (com ganho mínimo) |
+15dBu |
|
Faixa de ganho |
79dB |
|
Impedância de entrada |
Low: 400kΩ, High: 1.2MΩ |
|
Saídas de linha |
|
|---|---|
|
Resposta de Frequência |
20Hz-20kHz (±0.02dB) |
|
Faixa dinâmica (ponderada A) |
125dB |
|
THD+N |
-113dB (0.00023%) |
|
Nível máximo de saída |
+24 dBu |
|
Impedância de saída |
200 Ω |
|
Saídas de fone de ouvido |
|
|---|---|
|
Resposta de Frequência |
20Hz-20kHz (±0.1dB) |
|
Faixa dinâmica (ponderada A) |
114 dB a 33 Ω 116 dB a 300 Ω 116 dB a 600 Ω |
|
THD+N |
-102 dB a 33 Ω -110 dB a 300 Ω -110 dB a 600 Ω |
|
Nível máximo de saída |
+8 dBu a 33 Ω +11 dBu a 300 Ω +11 dBu a 600 Ω |
|
Potência máxima de saída |
130 mW a 33 Ω 28 mW a 300 Ω 14 mW a 600 Ω |
|
Impedância de saída |
3Ω |
|
Peso |
5,6 kg (12,13 lb) |
|
Altura |
88 mm (3,46"/2U) |
|
Largura |
482 mm (18,98") |
|
Profundidade |
325 mm (12,8") |

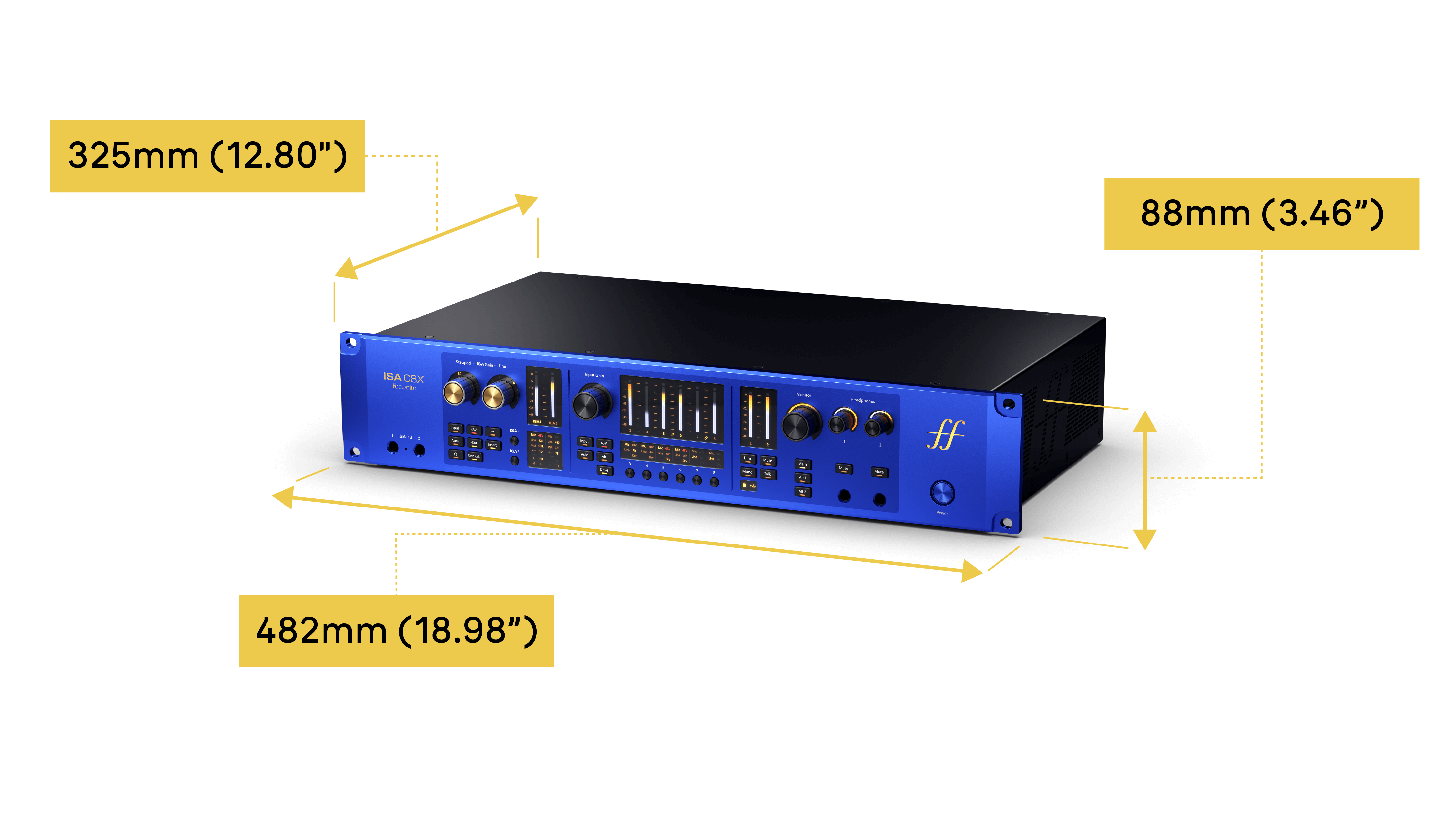

Um diagrama do ISA C8X com dimensões.
|
Entrada DAW |
Input RCA S/PDIF e S/PDIF óptico |
Input ADAT duplo |
|---|---|---|
|
1 |
Mic/Line/Inst 1 |
Mic/Line/Inst 1 |
|
2 |
Mic/Line/Inst 2 |
Mic/Line/Inst 2 |
|
3 |
Mic/Line 3 |
Mic/Line 3 |
|
4 |
Mic/Line 4 |
Mic/Line 4 |
|
5 |
Mic/Line 5 |
Mic/Line 5 |
|
6 |
Mic/Line 6 |
Mic/Line 6 |
|
7 |
Mic/Line 7 |
Mic/Line 7 |
|
8 |
Mic/Line 8 |
Mic/Line 8 |
|
9 |
Loopback 1 |
Loopback 1 |
|
10 |
Loopback 2 |
Loopback 2 |
|
11 |
S/PDIF L Coaxial ou óptico, dependendo do modo S/PDIF . |
ADAT 1 (Porta 1) |
|
12 |
S/PDIF R Coaxial ou óptico, dependendo do modo S/PDIF . |
ADAT 2 (Porta 1) |
|
13 |
ADAT 1 (Porta 1) |
ADAT 3 (Porta 1) |
|
14 |
ADAT 2 (Porta 1) |
ADAT 4 (Porta 1) |
|
15 |
ADAT 3 (Porta 1) |
ADAT 5 (Porta 1) |
|
16 |
ADAT 4 (Porta 1) |
ADAT 6 (Porta 1) |
|
17 |
ADAT 5 (Porta 1) |
ADAT 7 (Porta 1) |
|
18 |
ADAT 6 (Porta 1) |
ADAT 8 (Porta 1) |
|
19 |
ADAT 7 (Porta 1) |
ADAT 1 (Porta 2) |
|
20 |
ADAT 8 (Porta 1) |
ADAT 2 (Porta 2) |
|
21 |
ADAT 3 (Porta 2) |
|
|
22 |
ADAT 4 (Porta 2) |
|
|
23 |
ADAT 5 (Porta 2) |
|
|
24 |
ADAT 6 (Porta 2) |
|
|
25 |
ADAT 7 (Porta 2) |
|
|
26 |
ADAT 8 (Porta 2) |
|
Entrada DAW |
Entrada de hardware |
|
|---|---|---|
|
Modo ADAT: Único |
Modo ADAT: Duplo |
|
|
1 |
Mic/Line/Inst 1 |
Mic/Line/Inst 1 |
|
2 |
Mic/Line/Inst 2 |
Mic/Line/Inst 2 |
|
3 |
Mic/Line 3 |
Mic/Line 3 |
|
4 |
Mic/Line 4 |
Mic/Line 4 |
|
5 |
Mic/Line 5 |
Mic/Line 5 |
|
6 |
Mic/Line 6 |
Mic/Line 6 |
|
7 |
Mic/Line 7 |
Mic/Line 7 |
|
8 |
Mic/Line 8 |
Mic/Line 8 |
|
9 |
Loopback 1 |
Loopback 1 |
|
10 |
Loopback 2 |
Loopback 2 |
|
11 |
S/PDIF L Coaxial ou óptico, dependendo do modo S/PDIF . |
ADAT 1 (Porta 1) |
|
12 |
S/PDIF R Coaxial ou óptico, dependendo do modo S/PDIF . |
ADAT 2 (Porta 1) |
|
13 |
ADAT 1 (Porta 1) |
ADAT 3 (Porta 1) |
|
14 |
ADAT 2 (Porta 1) |
ADAT 4 (Porta 1) |
|
15 |
ADAT 3 (Porta 1) |
ADAT 1 (Porta 2) |
|
16 |
ADAT 4 (Porta 1) |
ADAT 2 (Porta 2) |
|
17 |
ADAT 3 (Porta 2) |
|
|
18 |
ADAT 4 (Porta 2) |
|
