Usando as entradas do ISA C8X

O C8X possui oito entradas analógicas para conectar microfones, instrumentos ou dispositivos de nível de linha.

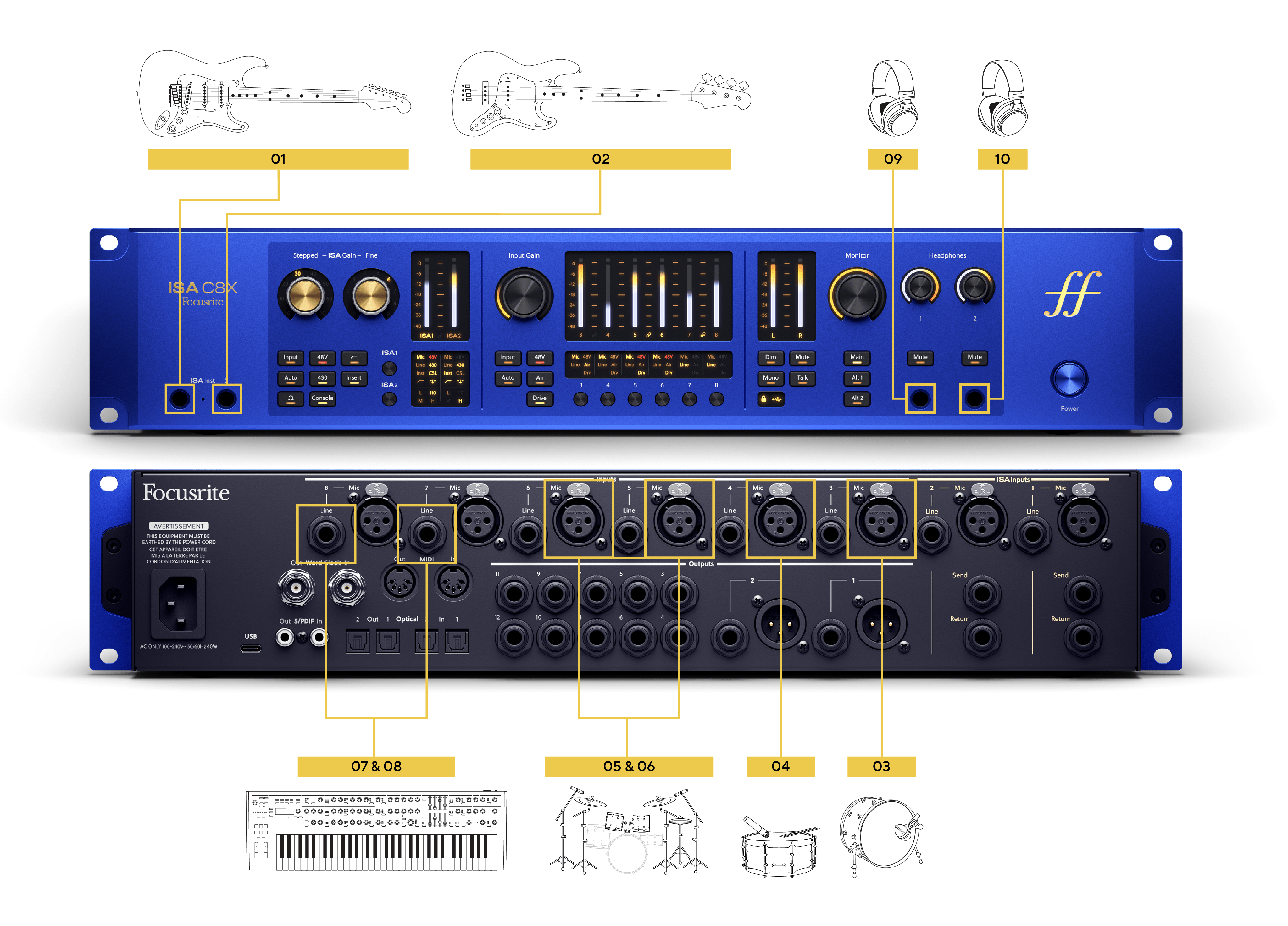

O diagrama a seguir mostra como você pode conectar várias fontes às entradas analógicas.


  1. Guitarra – conectada diretamente à entrada de instrumento de tomada de 6,35 mm (1/4") no painel frontal.

  2. Baixo – conectado diretamente à entrada de instrumento de tomada de 6,35 mm (1/4") no painel frontal.

  3. Microfone para bumbo – conectado à entrada Mic 3.

  4. Microfone de caixa – conectado à entrada Mic 4.

  5. Microfone suspenso à esquerda – conectado à entrada Mic 5.

    Ao conectar um par de microfones suspensos como este, dependendo da sua técnica de microfonação, muitas vezes é uma boa ideia sincronizar os pré-amplificadores para que as configurações de ambos os canais estejam alinhadas; consulte Vinculando pré-amplificadores.

  6. Microfone suspenso à direita – conectado à entrada Mic 6.

  7. Teclado/sintetizador esquerdo – conectado à entrada Mic 7.

    Ao conectar uma fonte estéreo, como um teclado, geralmente é uma boa ideia sincronizar os pré-amplificadores, para que as configurações de ambos os canais estejam alinhadas; consulte Vinculando pré-amplificadores.

  8. Teclado/sintetizador direito – conectado à entrada Mic 8.

  9. Saída de fone de ouvido 1

  10. Saída de fone de ouvido 2

Dica

Neste exemplo, conectamos instrumentos aos canais 1 e dois porque apenas os pré-amplificadores ISA possuem entradas para instrumentos.

No entanto, se preferir, reserve os pré-amplificadores ISA com transformador para outros instrumentos, como microfones de voz ou suspensos para bateria (overheads), e utilize os modos 430 Air e Console, além da impedância comutável, para realçar elementos-chave da sua mixagem.

Nesse caso, é possível gravar suas faixas de guitarra ou baixo em várias faixas, usar uma caixa DI ou gravar por meio de um amplificador, caso queira usar microfones nas entradas ISA. Por exemplo,

Gravando vocais com o ISA C8X

O C8X é uma excelente ferramenta para gravar vocais; seus dois tipos de pré-amplificadores, os pré-amplificadores ISA e os canais de 3 a 8, oferecem duas opções diferentes para você começar. Além disso, cada pré-amplificador possui vários controles criativos que podem ser experimentados durante a gravação para obter desde vocais limpos, cristalinos e leves até tons roucos, quentes e saturados.

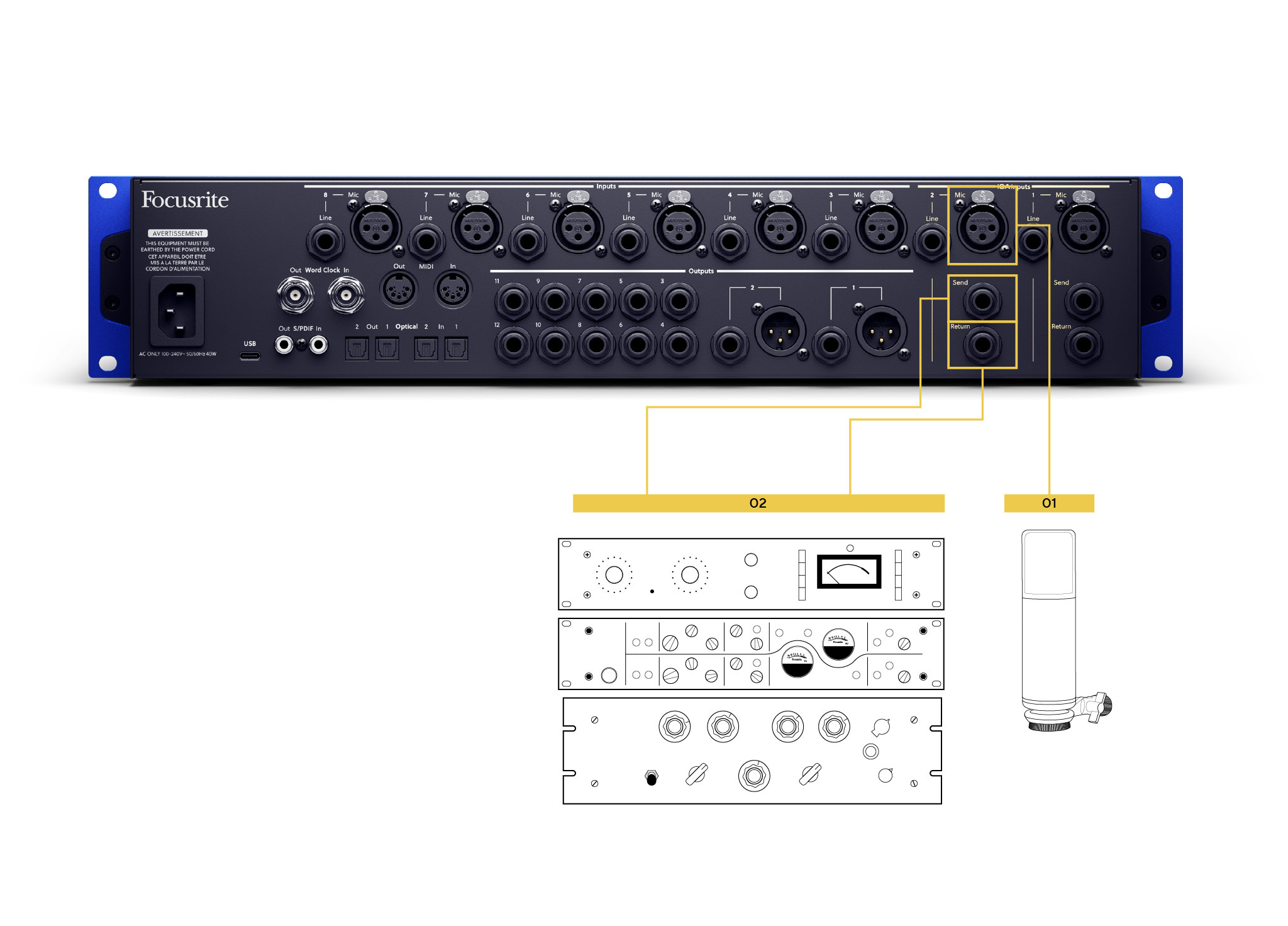

  1. Vocal 1 – Pré-amplificador ISA

    Usar os pré-amplificadores ISA oferece uma ampla faixa de ganho de 79 dB. Ideal para gravar desde vocais principais até vozes delicadas e suaves, incluindo o uso de microfones dinâmicos, conhecidos por exigirem faixas de ganho elevadas.

    • Filtro passa-alta – O filtro passa-alta elimina ruídos de fundo e de manuseio, evitando a necessidade de usar plugins posteriormente na mixagem. Caso esteja gravando vocais junto com outros instrumentos, ele filtra as frequências graves do microfone para vocais. Da mesma forma, uma técnica comum para que o vocalista se sinta à vontade é deixá-lo segurar o microfone.

    • 430 Air – acionar o 430 Air realça sua voz nas frequências médias-altas e altas, ideal para destacar sua voz ou conferir-lhe mais leveza.

    • Inserção – lhe permite ativar e desativar o processamento em linha na sua cadeia vocal. Veja a seguir.

    • Impedância – com quatro impedâncias para experimentar, você pode alternar rapidamente entre as configurações para ajustar seu som vocal. Geralmente, as configurações de baixa impedância proporcionam uma gravação vocal com um som mais quente, no estilo vintage, ou podem ser usadas para reduzir a aspereza. As configurações de alta impedância preservam mais o conteúdo de alta frequência, permitindo que as gravações vocais se destaquem.

    • Console – o Console variável permite adicionar um toque sutil de calor analógico às suas vozes.

  2. Cadeia de inserção – as inserções Send e Return permitem adicionar efeitos em linha, como compressores, EQs, além de ativar/desativar os efeitos usando o botão de inserção para ver o que você prefere durante a gravação.

Gravação com grande número de canais com o ISA C8X

O C8X possui duas entradas e saídas ópticas que, a 44,1 kHz e 48 kHz, oferecem até 16 entradas e saídas adicionais via ADAT.

Nestes exemplos, mostramos como é possível expandir o C8X com dispositivos de expansão ADAT ou outra interface de áudio com E/S ADAT para gravar 24 canais simultaneamente usando as conexões ADAT duplas.

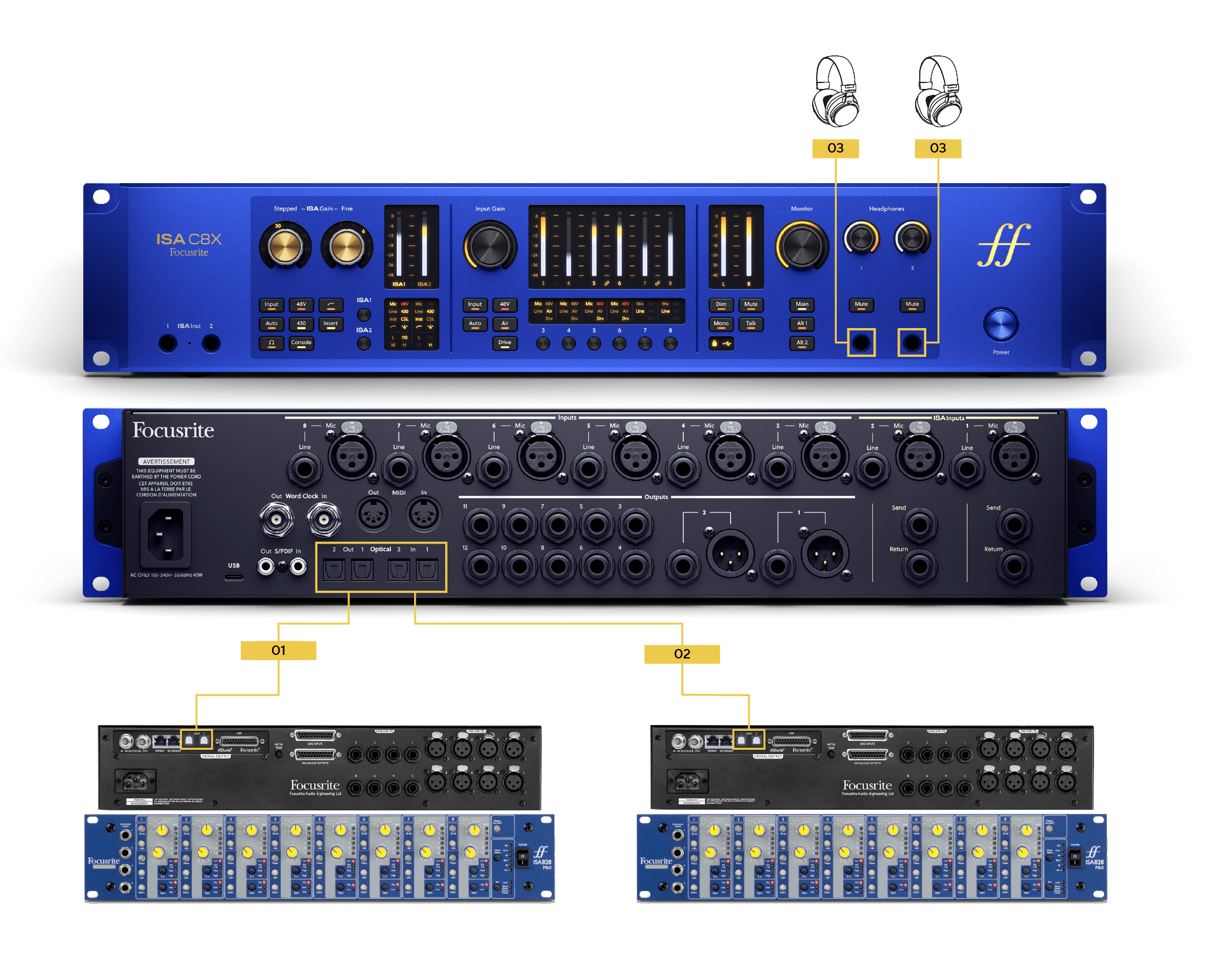

Este primeiro exemplo expande o C8X com 16 pré-amplificadores ISA com transformador, utilizando dois ISA 828 MkII com placas digitais ISA ADN8 opcionais. Isso proporciona 24 pré-amplificadores: 18 pré-amplificadores ISA com transformador e outros seis pré-amplificadores no ISA C8X.

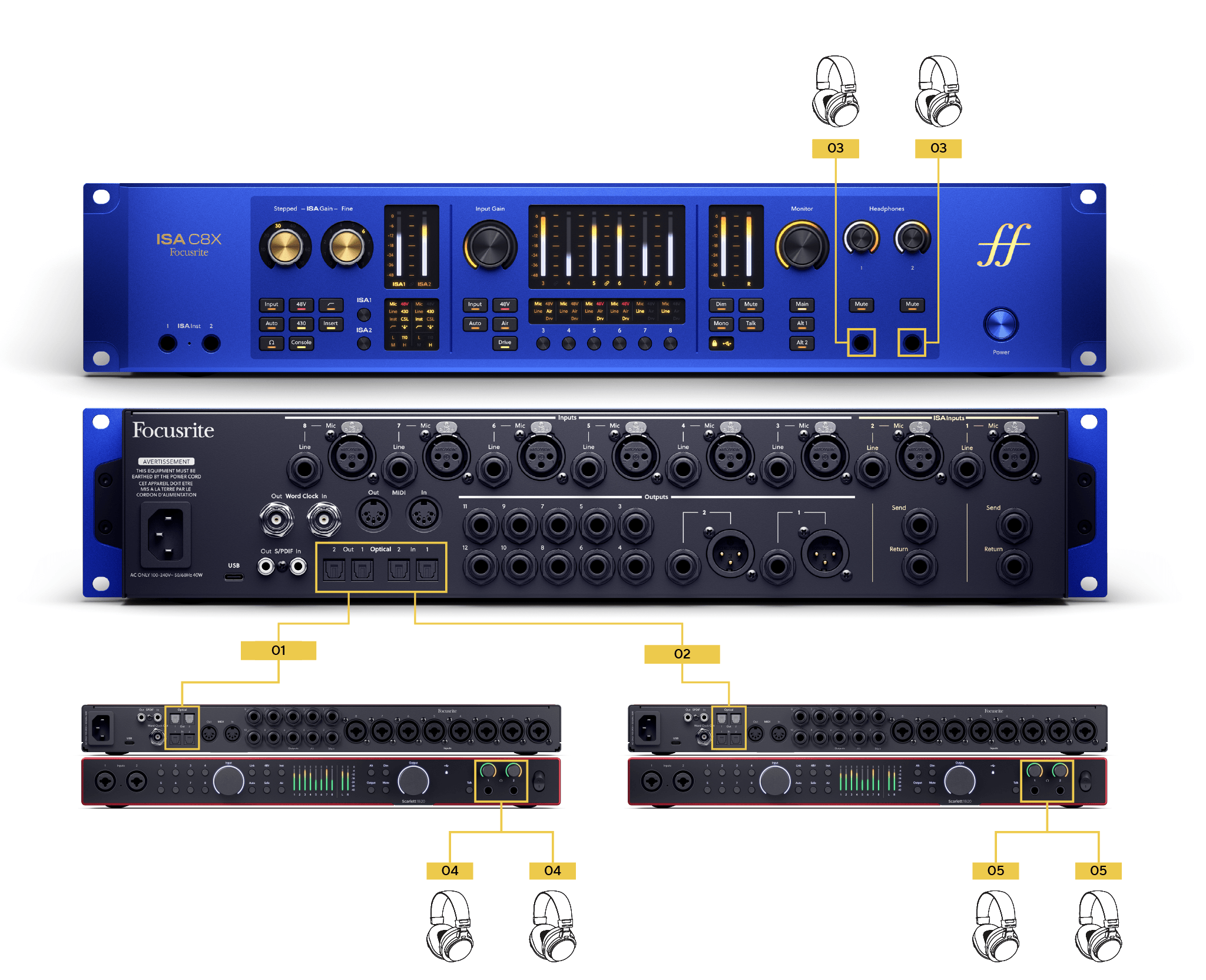

  1. Conexão ADAT 1:

    • Conecte a saída óptica 1 do dispositivo ADAT A à entrada óptica 1 do C8X.

  2. Conexão ADAT 2 – conecte a saída óptica 1 do dispositivo ADAT A à entrada óptica 1 do C8X.

    • Conecte a saída óptica 1 do dispositivo ADAT B ao C8XEntrada óptica 2.

  3. Saídas de fone de ouvido ISA – as saídas de fone de ouvido normais do C8X

Este segundo exemplo utiliza interfaces (talvez uma interface antiga que você tenha atualizado) em vez de dispositivos de expansão ADAT, o que proporciona saídas de fones de ouvido adicionais. Neste caso, mostramos duas interfaces Scarlett 18i20 de 4ª Geração, mas é possível utilizar qualquer interface com E/S ADAT; no entanto, o número de E/S pode variar. Se o seu dispositivo ADAT tiver entradas ADAT e saídas de fones de ouvido, também é possível usar isso para expandir as mixagens independentes de fones de ouvido disponíveis para a sua sessão.


  1. Conexão ADAT 1:

    • Conecte a saída óptica 1 do dispositivo ADAT A à entrada óptica 1 do C8X.

    • Conecte a saída óptica 1 do C8X à entrada óptica 1 do C8X.

  2. Conexão ADAT 2:

    • Conecte a saída óptica 1 do dispositivo ADAT B à entrada óptica 1 do C8X.

    • Conecte a saída óptica 2 do C8X à entrada óptica 1 do C8X.

  3. Saídas de fone de ouvido ISA – as saídas de fone de ouvido normais do C8X

    Com o uso de conexões ópticas bidirecionais, é possível criar mixagens adicionais para fones de ouvido no Focusrite Control 2, enviar essas mixagens do C8X ao dispositivo ADAT e rotear as mixagens recebidas para as saídas de fones de ouvido do dispositivo ADAT. Dessa forma, é possível obter até seis mixagens independentes para fones de ouvido.

  4. Fone de ouvido ADAT envia 1 e 2 – Uma mixagem enviada do C8X por meio de sua saída ADAT para a saída de fone de ouvido do dispositivo ADAT.

  5. Fone de ouvido ADAT envia 3 e 4 – Uma mixagem enviada do C8X por meio de sua saída ADAT para a saída de fone de ouvido do dispositivo ADAT.

Clock (Sincronização)

Ao conectar dispositivos por meio de qualquer conexão digital, certifique-se de que todos os dispositivos estejam sincronizados digitalmente. Se os dispositivos não estiverem sincronizados, não será possível ouvir nenhum som, ou poderão ocorrer glitches e distorções.

No primeiro exemplo, a forma mais fácil seria usar cabos de Word Clock. Tanto a placa C8X quanto as duas placas ISA ADN dispõem de entradas e saídas para Word Clock para a sincronização de seus relógios internos.

No segundo exemplo, a forma mais fácil de sincronizar os três dispositivos seria definir o ISA C8X como Internal (Interno) no Focusrite Control 2 e definir as duas Scarlett 18i20s para o clock ADAT.

Para mais informações, consulte Fonte do clock.

Como usar as saídas do ISA C8X

O ISA C8X possui 12 saídas e três grupos de monitores personalizáveis pelo usuário. Essa flexibilidade permite monitorar em diversos formatos, do estéreo ao imersivo 7.1.4.

Nestas seções, descrevemos como usar as saídas em três formatos comuns de monitoramento. Em todos os formatos, você pode usar a página Routing (Roteamento) do Focusrite Control 2 para configurar novos grupos de monitores e alternar entre eles ao toque de um botão.

  • Estéreo, com monitores alternativos

  • Surround 7.1

  • Imersivo 7.1.4.

Configuração de monitores estéreo

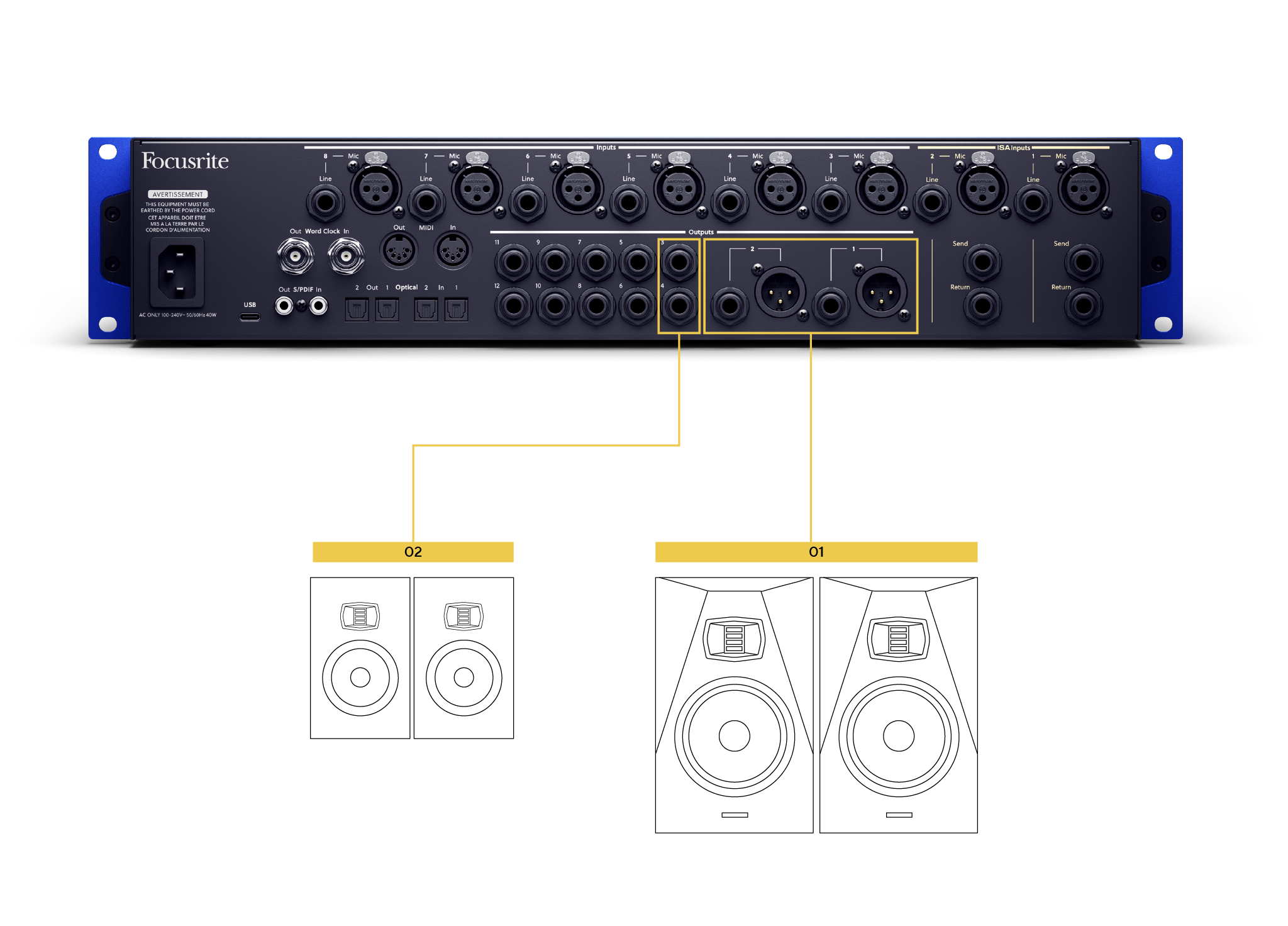

  1. Saídas 1 e 2 – seu par de monitores principais, atribuído ao grupo de monitores Main (Principal).

  2. Saídas 3 e 4 – um par de monitores alternativos para testar suas mixagens. Atribuído ao grupo de monitores Alt 1 (Alternativa 1).

Dica

Caso esteja usando apenas dois pares de monitores, o C8X possui mais oito saídas que podem ser destinadas a outros fins. Por exemplo, você pode usar as saídas extras para envios de efeitos e equipamentos externos, ou conectá-las a um amplificador de fones de ouvido.

Usando o Focusrite Control 2, várias mixagens ou canais de reprodução podem ser atribuídos a essas saídas para adicionar mixagens independentes extras para fones de ouvido.

Configuração de monitoramento surround

Este exemplo mostra um sistema de som surround 7.1 e a página Routing (Roteamento) do Focusrite Control 2 que o acompanha.

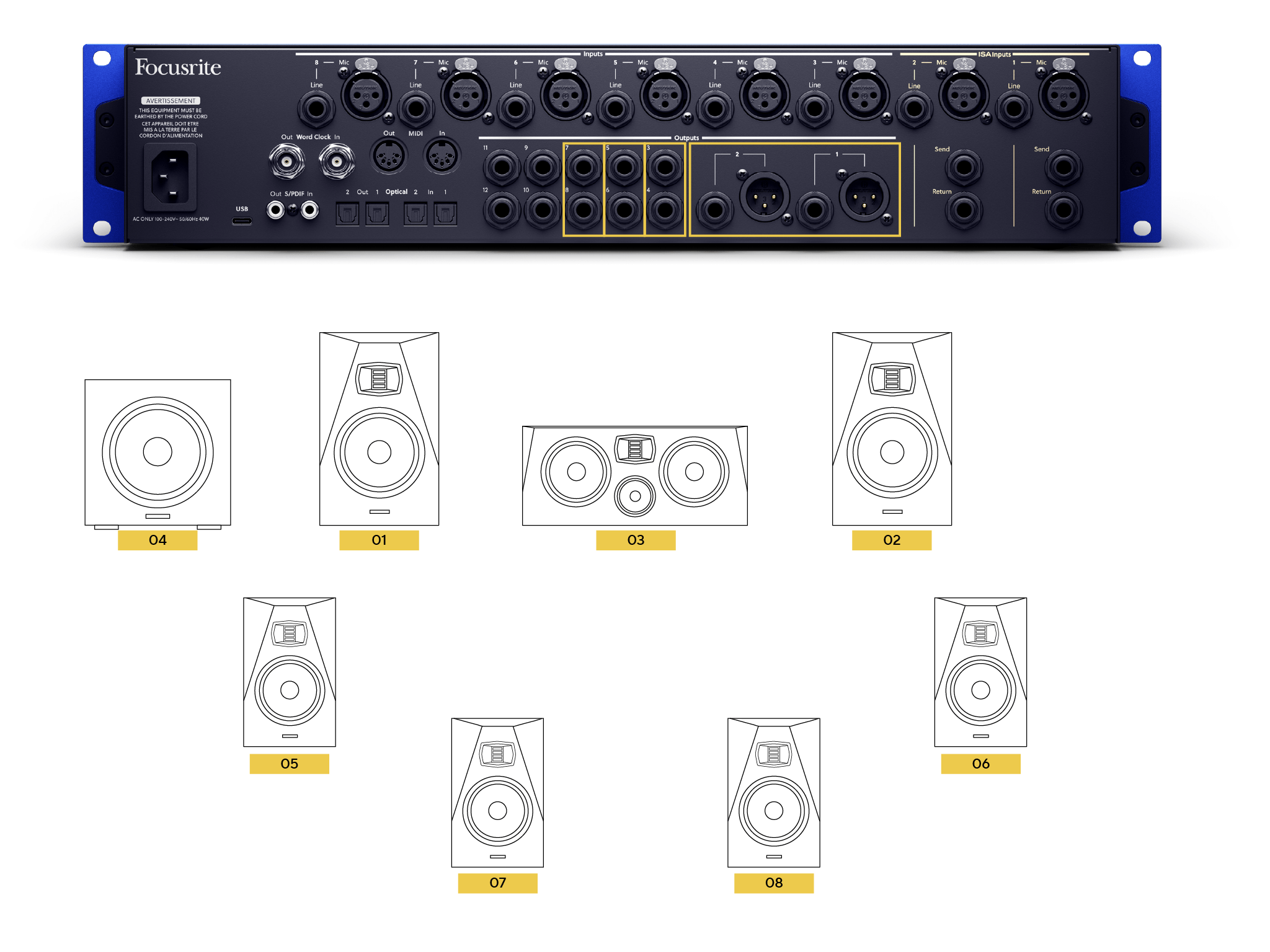

Conexões de alto-falantes.

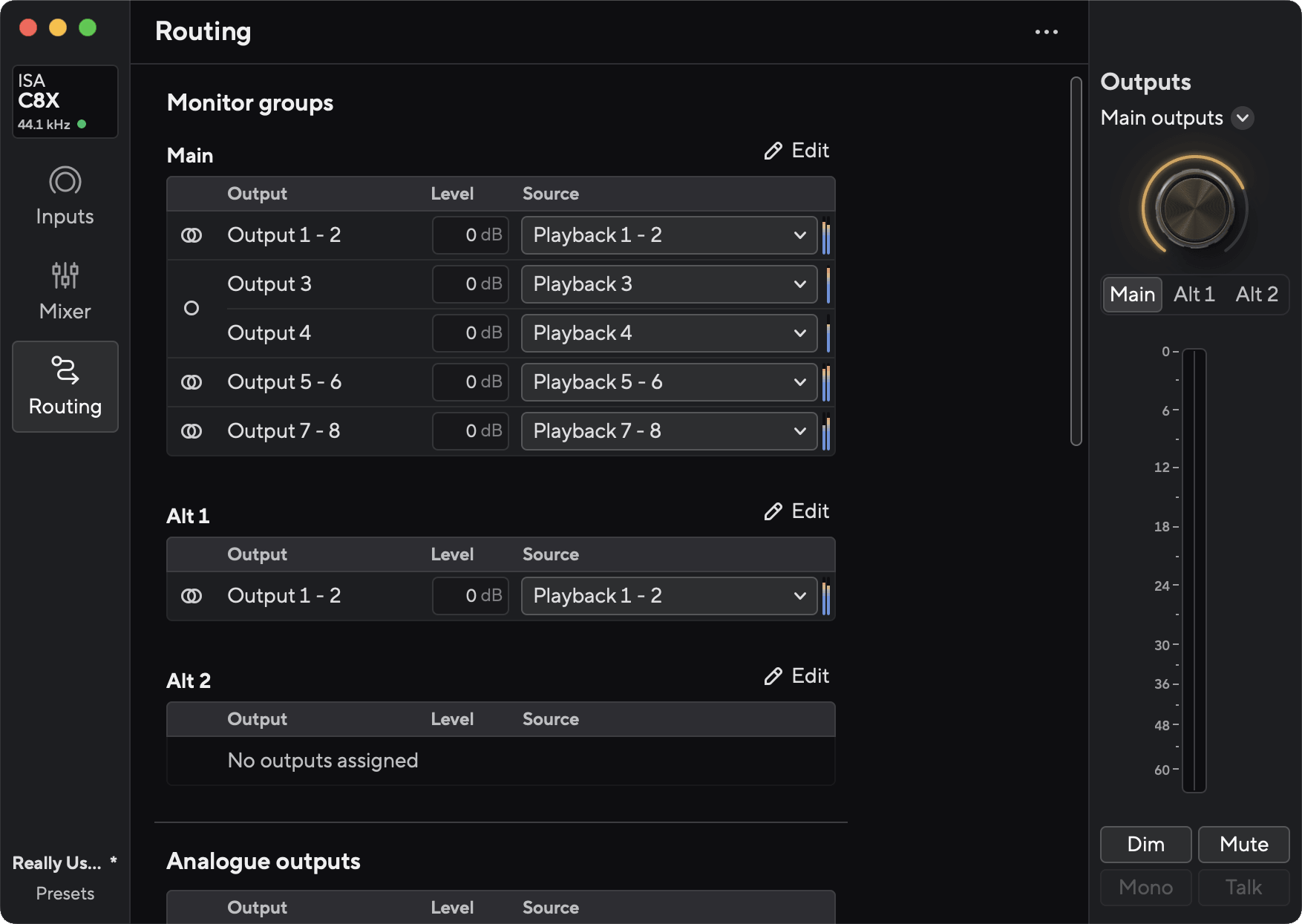

Página Routing (Roteamento) do Focusrite Control 2.

Ordem dos canais para som surround 7.1:

  1. Esquerdo (frontal)

  2. Direito (frontal)

  3. Alto-falante central (Mono)

  4. LFE (Low Frequency Effects, Efeitos de baixa frequência) (Mono)

  5. Surround esquerdo

  6. Surround direito

  7. Surround traseiro esquerdo

  8. Surround traseiro direito

Na captura de tela do Focusrite Control 2, as saídas 3 e 4 são mono, pois enviam o sinal para alto-falantes que não fazem parte de um par estéreo: o alto-falante central e o alto-falante LFE.

Importante

A configuração de um formato de som surround não se resume apenas a posicionar os alto-falantes e definir o roteamento no Focusrite Control 2. É necessário verificar se o software que você está usando é compatível e está configurado para monitoramento em som surround. A maioria das DAWs possui uma página de configurações dedicada à definição do formato de monitoramento.

Configuração de formatos de monitores imersivos

As aplicações típicas de mixagem imersiva utilizam configurações de alto-falantes 5.1.2, 5.1.4, 7.1.2 ou 7.1.4. Este exemplo mostra um sistema imersivo 7.1.4 e a página Routing do Focusrite Control 2 correspondente. Você pode adaptar isso ao seu próprio sistema reduzindo o número de canais utilizados.

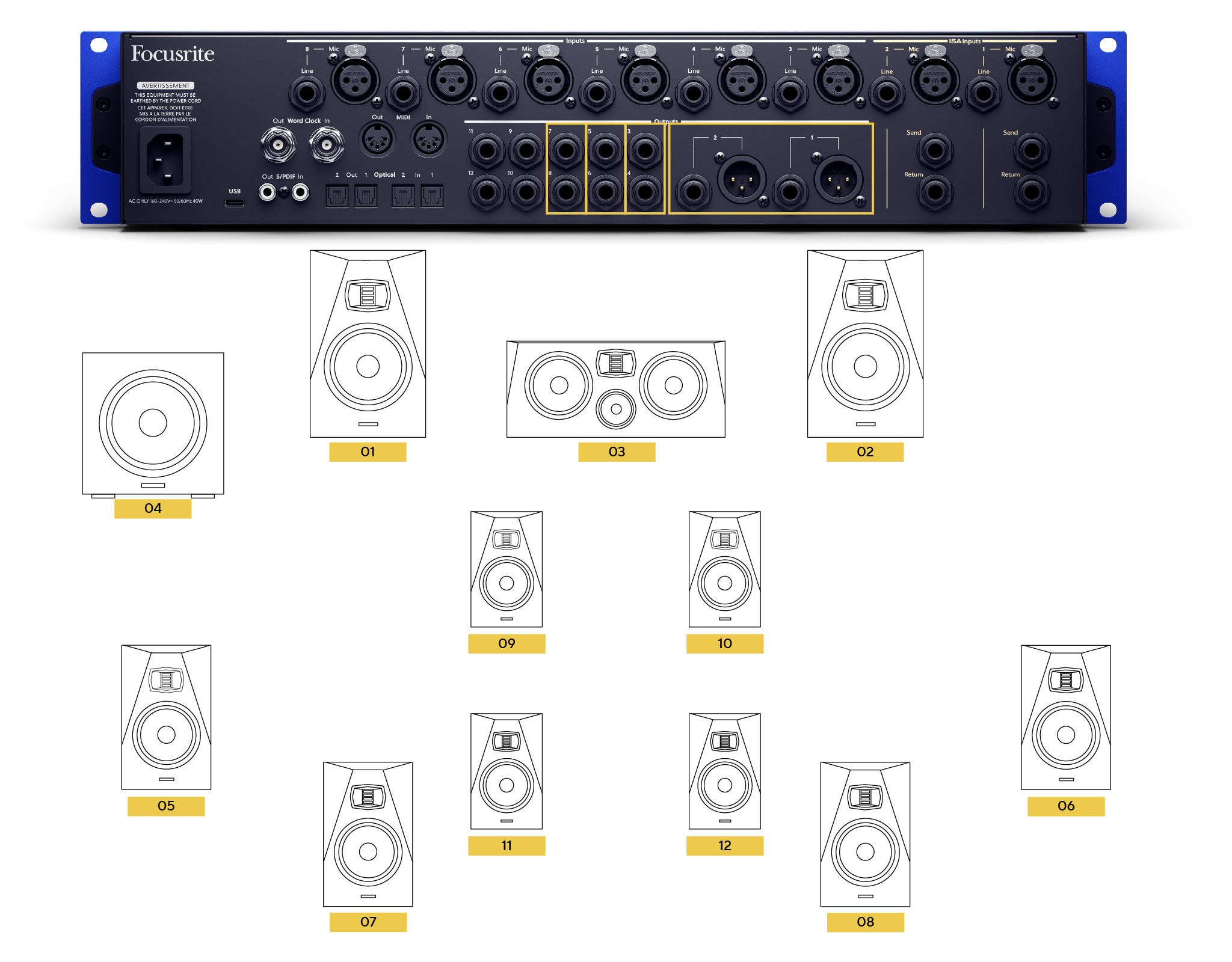

Conexões de alto-falantes.

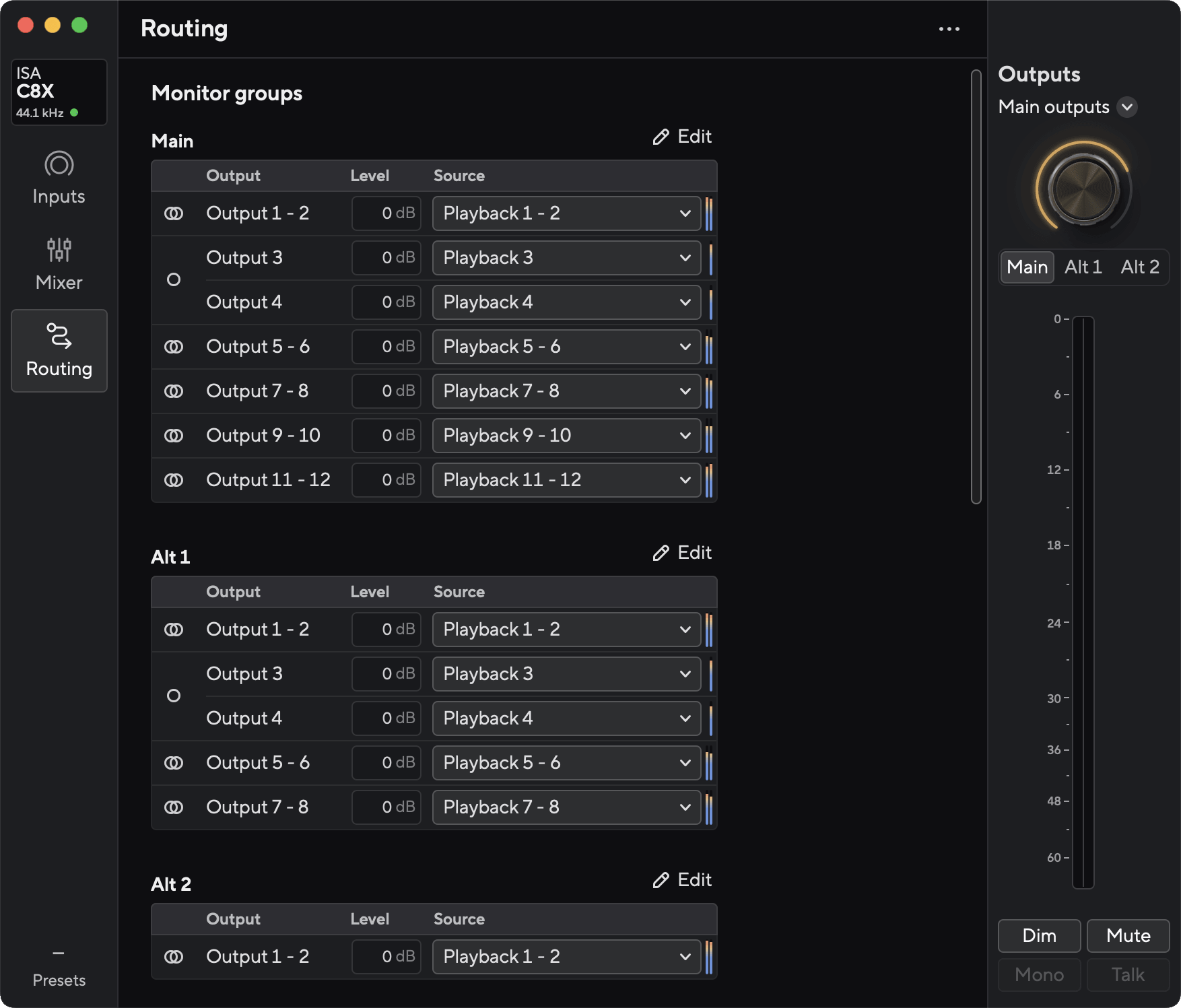

Página Routing (Roteamento) do Focusrite Control 2.

Ordem dos canais para som surround 7.1:

  1. Esquerdo (frontal)

  2. Direito (frontal)

  3. Alto-falante central

  4. LFE (Low Frequency Effects, Efeitos de baixa frequência)

  5. Surround esquerdo

  6. Surround direito

  7. Surround traseiro esquerdo

  8. Surround traseiro direito

  9. Frontal superior esquerdo

  10. Frontal superior direito

  11. Traseiro superior esquerdo

  12. Traseiro superior direito

Na captura de tela do Focusrite Control 2, também configuramos os grupos de monitores Alt 1 e Alt 2. O Alt 1 inclui todos os canais de um sistema de som surround 7.1, ao passo que o Alt 2 inclui um par de monitores estéreo.

Esses grupos de monitores permitem que você:

  • Use Main (Principal) para monitorar em 7.1.4 para sua mixagem imersiva.

  • Pressione Alt 1 (Alternativa 1) para verificar sua mixagem em som surround 7.1.

  • Pressione Alt 2 (Alternativa 2) para verificar sua mixagem em estéreo. Enquanto estiver usando o grupo de monitores Alt 2, é possível pressionar o botão Mono para verificar sua mixagem em Mono.
