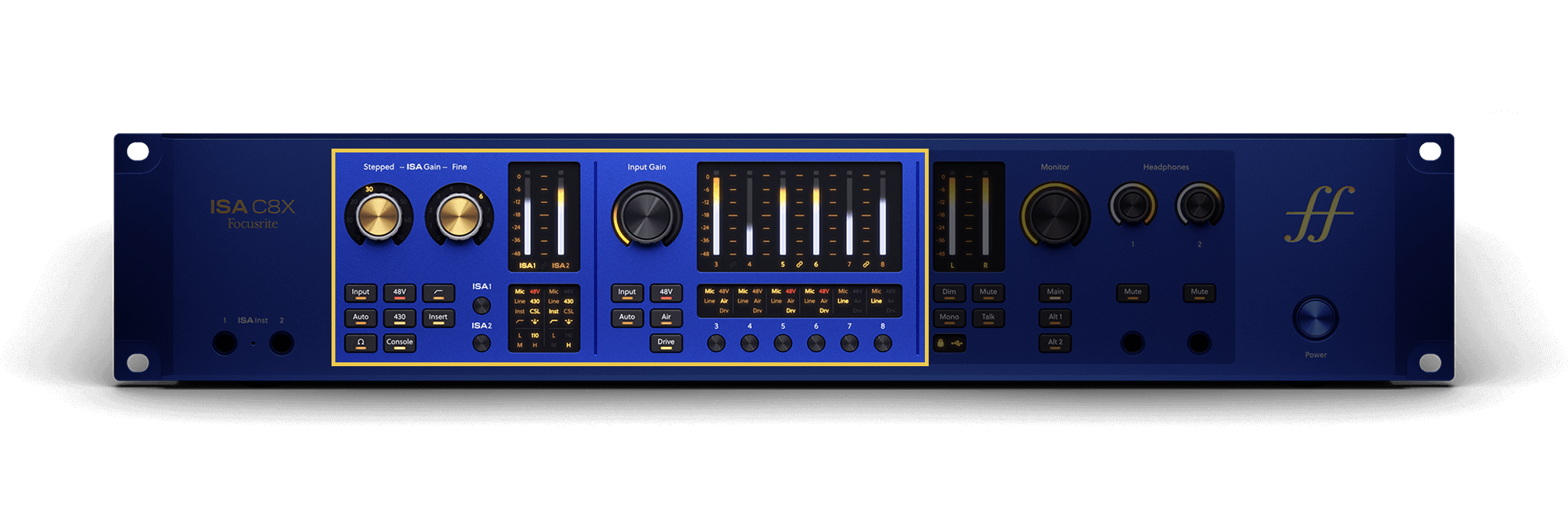

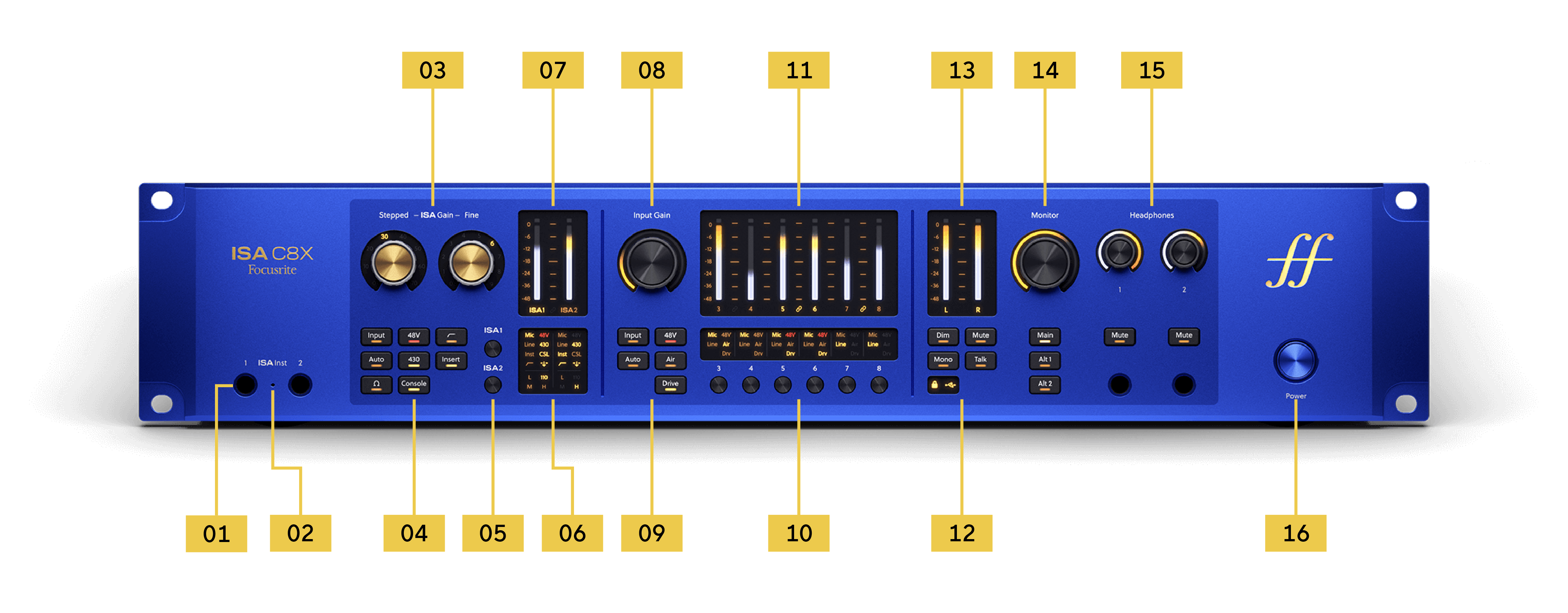

Recursos de hardware do ISA C8X

Selecionar um canal de pré-amplificador permite ajustar o ganho e as configurações do pré-amplificador desse canal.

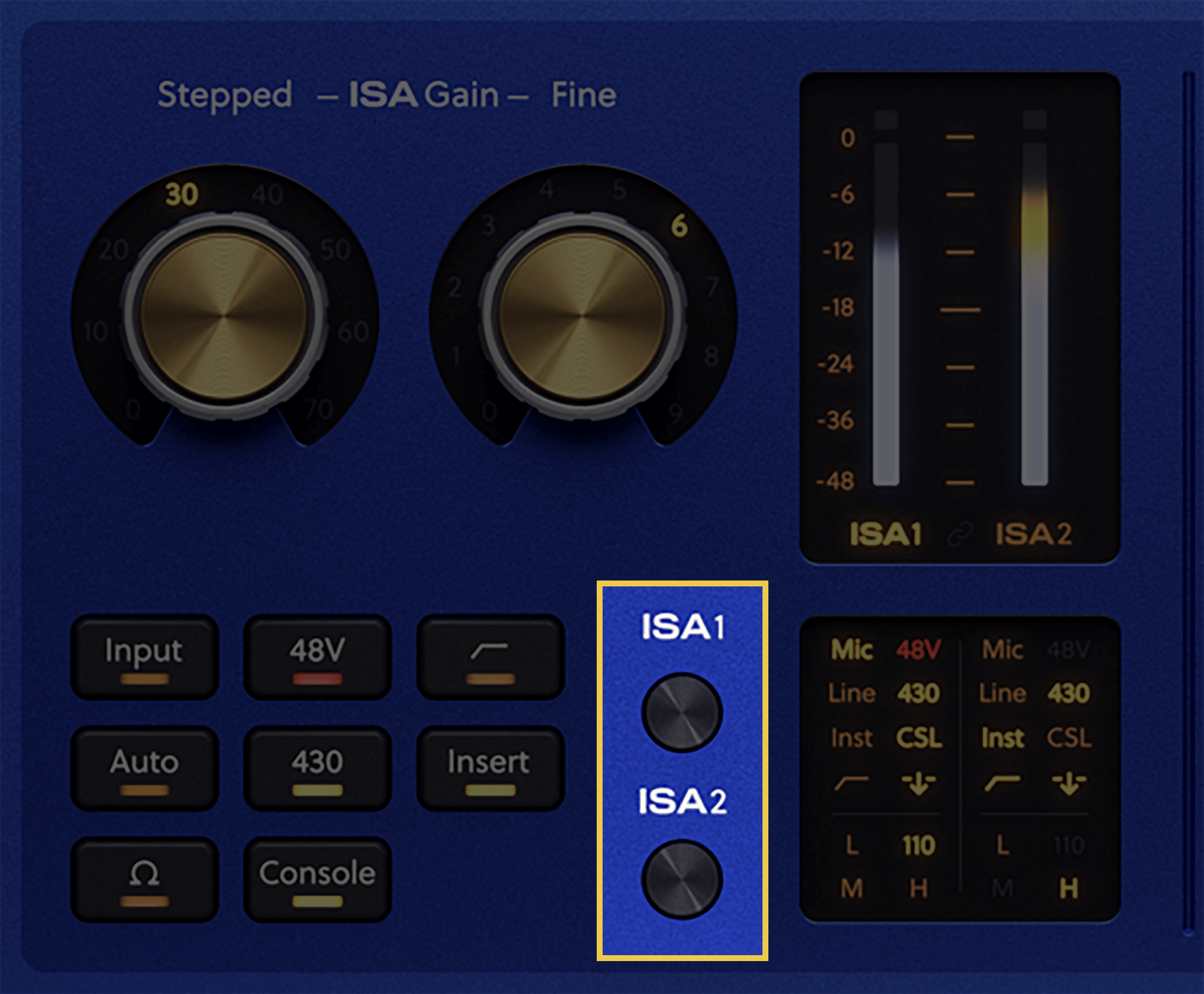

Selecione um pré-amplificador ISA

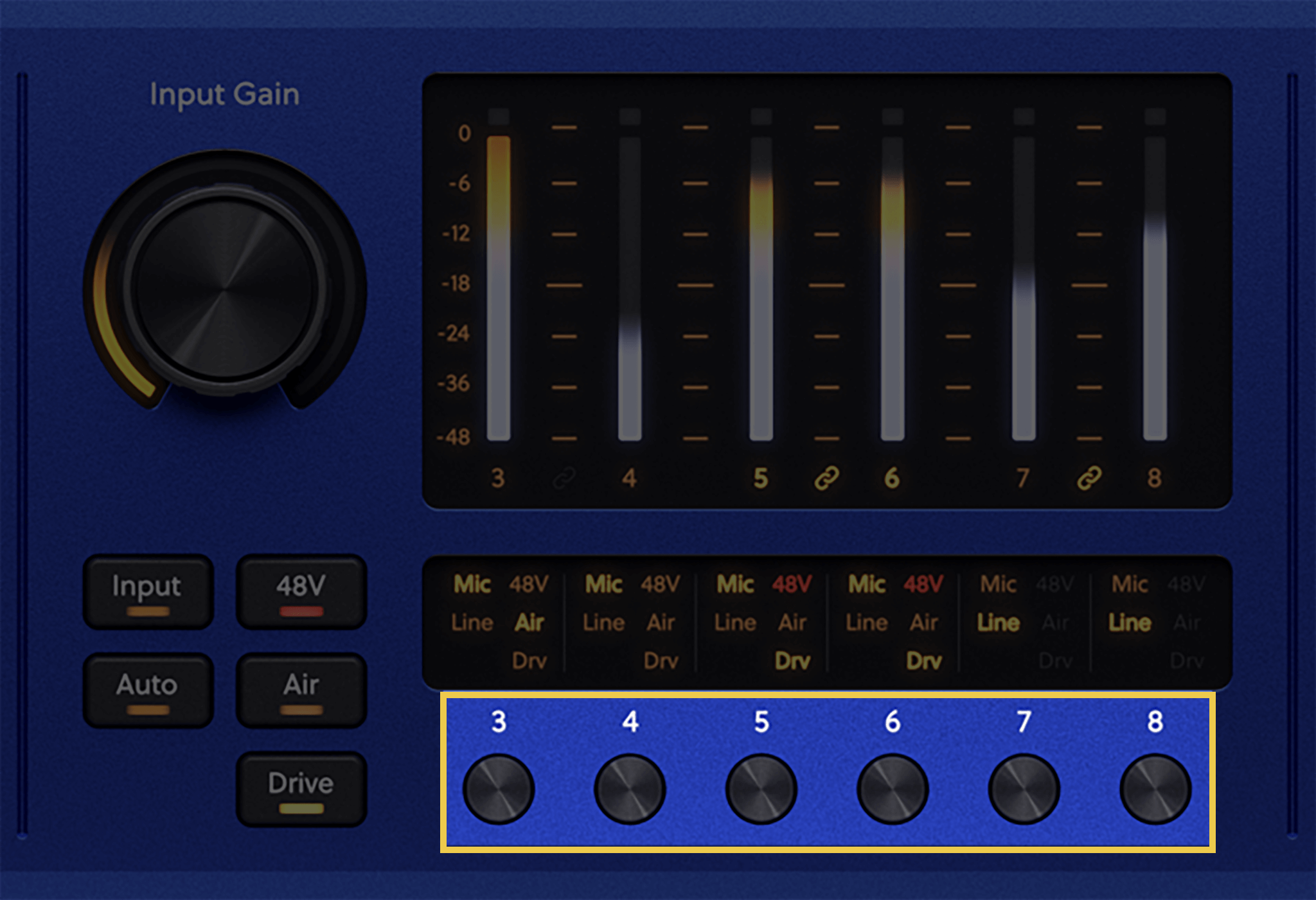

Selecione os pré-amplificadores 3 a 8

Ao vincular canais, ambos os números de canal acendem.

Seleção da fonte de entrada do canal

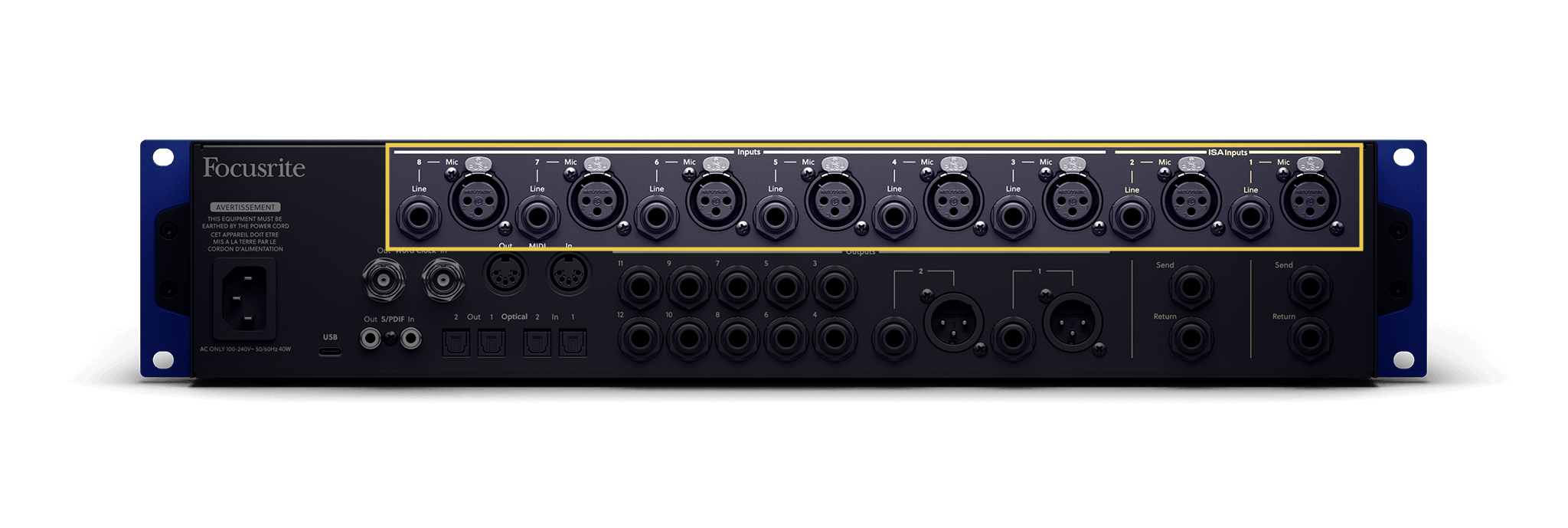

Cada canal do C8X possui um conector separado para os diferentes tipos de entrada. Isso significa que é possível deixar todos os seus equipamentos conectados às entradas ou conectar o C8X a uma patch bay para conectar fontes de forma rápida e fácil.

Cada entrada possui conectores separados para entradas Mic/Line; as entradas ISA possuem conectores para instrumentos no painel frontal.

Para mudar a fonte de entrada, tanto os canais ISA quanto os canais 3 a 8 possuem um botão Input (Entrada). Pressione o botão Input para alternar entre as fontes de entrada. Os indicadores sob os medidores mostram a fonte de entrada selecionada no momento para cada canal.

Ao pressionar o botão Input, alterna-se entre:

• Pré-amplificadores ISA:

  • Microfone

  • Instrumento

  • Nível de linha

• Pré-amplificadores padrão:

  • Microfone

  • Nível de linha

Quando se muda a fonte de entrada, as configurações do pré-amplificador permanecem as mesmas.

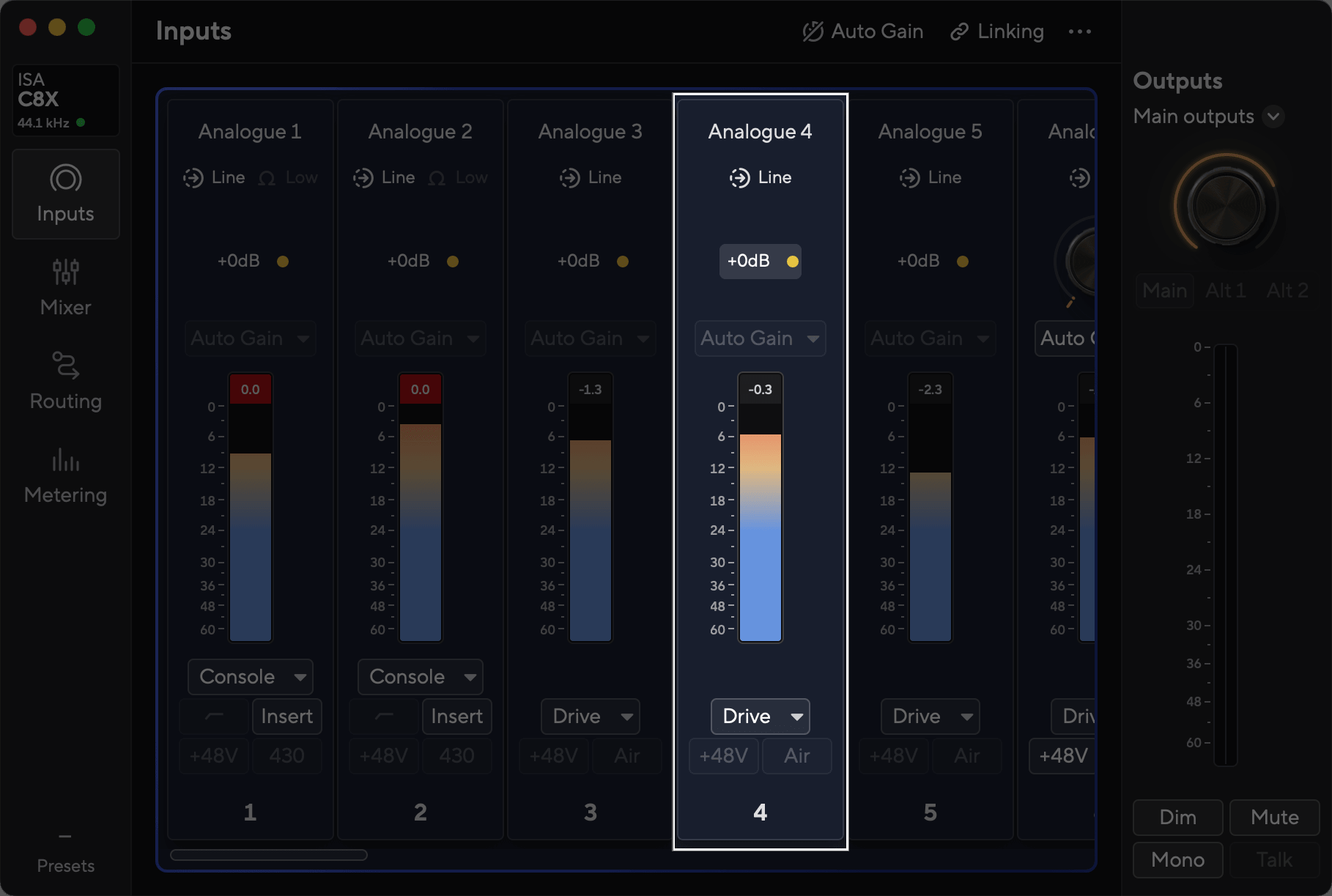

Quais controles do pré-amplificador afetam as entradas de linha do C8X?

As configurações disponíveis para entradas de linha diferem ligeiramente das demais entradas do seu C8X. Ao definir a entrada como Line (Linha), não estarão disponíveis os seguintes controles de entrada:

• Ganho (as entradas de linha são entradas de ganho fixo)

• 48 V

• Filtro passa-alta

• Ganho automático

• 430 Air/Air

• Impedância Ω

O ganho de entrada do pré-amplificador controla a quantidade de sinal que você está enviando para o seu computador e software de gravação.

É essencial definir um bom nível para o ganho de entrada do pré-amplificador para obter a melhor qualidade de gravação. Se o ganho de entrada do pré-amplificador for muito baixo, seu sinal ficará muito baixo e quando você tentar aumentar seu nível mais tarde, poderá ouvir ruído na gravação; se o ganho de entrada do pré-amplificador for muito alto, você pode "cortar" (clipar) a entrada e ouvir uma distorção severa em sua gravação.

Como usar o ganho de entrada dos pré-amplificadores ISA

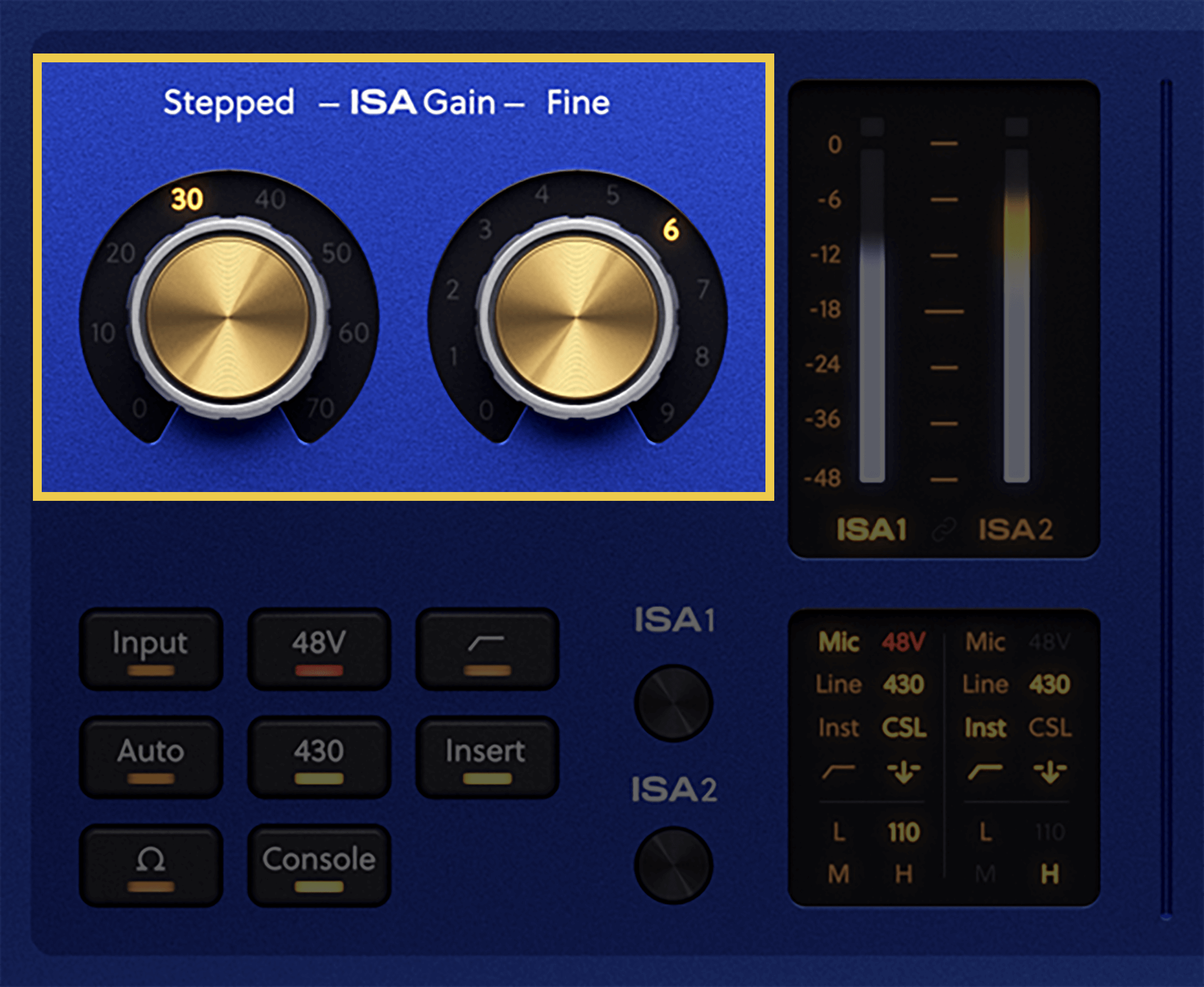

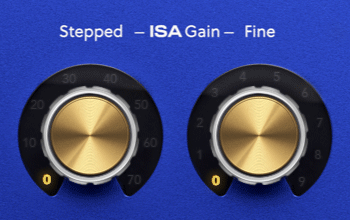

Cada pré-amplificador ISA possui dois controles de ganho. Eles trabalham juntos para definir o ganho do microfone ou do instrumento. O ganho Stepped (Escalonado) define o ganho principal em incrementos de 10 dB; o ganho Fine (Fino) permite ajustes de 1 dB.

Juntos, os ganhos Stepped e Fine fornecem um intervalo de ganho de 79 dB.

Dica

Você pode usar o controle de ganho Fine isoladamente para definir o ganho. Quando o controle Fine atinge o máximo, o ganho Stepped aumenta.

Por exemplo, se o Stepped estiver em 20 dB e o Fine em 9 dB, girar o Fine no sentido horário aumenta o Stepped para 30 dB e o Fine é redefinido para 0 dB.

Ao mudar de canal no ISA, ambos os indicadores de ganho mostram o ganho armazenado para o canal recém-selecionado.

Stepped Gain (Ganho escalonado)

O ganho escalonado define o nível de ganho em oito passos em uma faixa de 70 dB. Depois de selecionar um canal, é possível girar o controle de ganho escalonado para percorrer as oito posições (0 dB, 10 dB, 20 dB, etc.). Os LEDs ao redor do encoder mostram o valor atual do ganho.

Ao atingir o valor máximo ou mínimo do ganho escalonado (Stepped Gain), o ganho não aumentará nem diminuirá mais. É possível ajustar o ganho com precisão usando o controle de ganho fino (Fine Gain).

Fine Gain (Ganho fino)

O ganho fino incrementa até 9 dB em dez passos menores.

Depois de selecionar um canal, é possível girar o controle Fine para mover-se pelos seus dez incrementos. O indicador ao redor do controle é atualizado para mostrar o ajuste.

Ao atingir o nível Fine (Fino) máximo, o ganho Stepped (Escalonado) aumenta. Por exemplo, se o ganho Stepped estiver definido em 40 e o ganho Fine em 9, girar o ganho Fine no sentido horário aumenta o ganho Stepped para 50 e o ganho Fine é redefinido para 0.

Juntos, os ganhos Stepped e Fine fornecem um intervalo de ganho de 79 dB.

Ganho de entrada de instrumento

Ao definir o tipo de entrada como Instrumento, ambos os controles de ganho permanecem ativos e oferecem a mesma faixa de 79 dB que a entrada de microfone. O valor do ganho é o mesmo nos modos Mic e Instrumento.

Como usar o Ganho de entrada dos pré-amplificadores 3 a 8

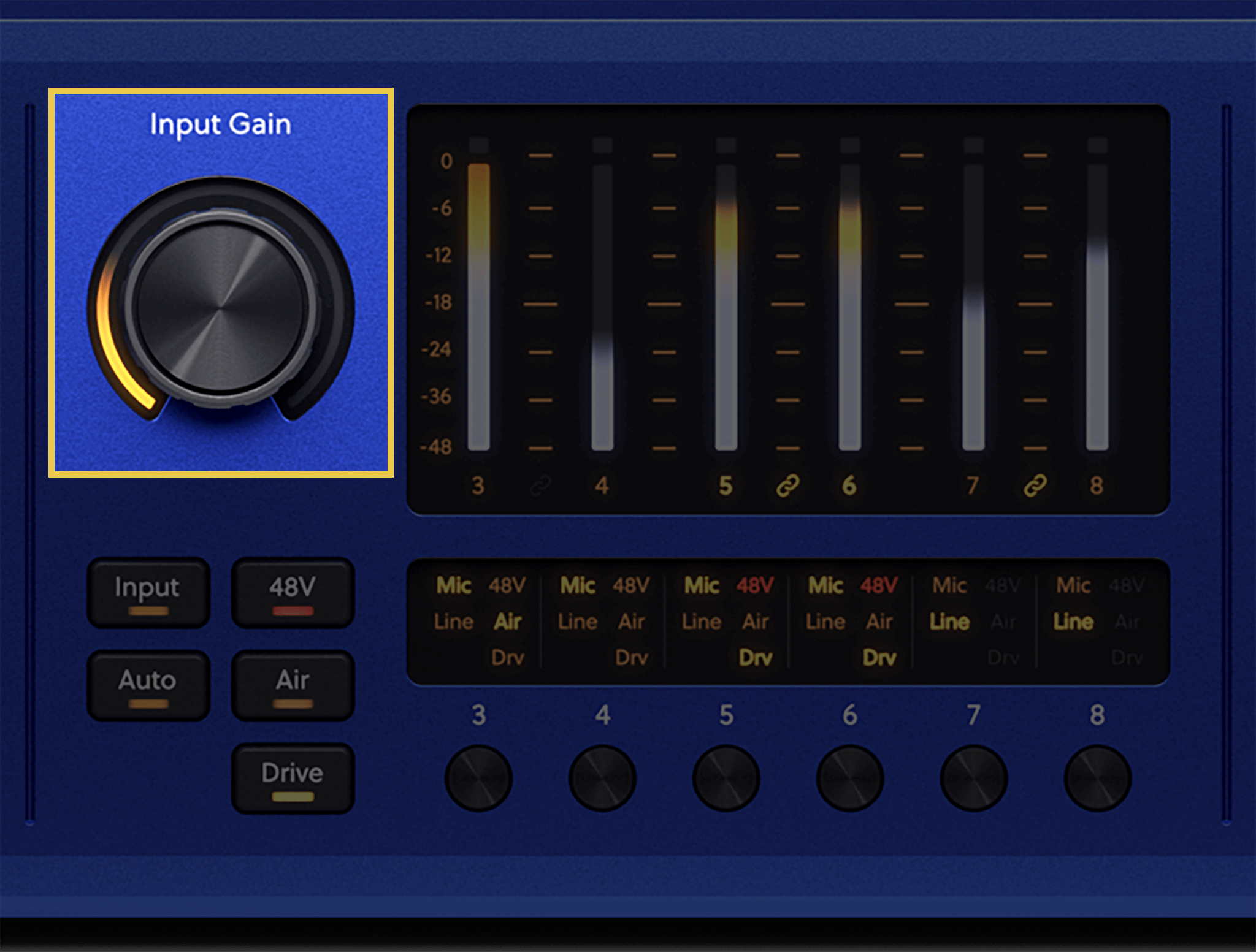

Para ajustar o ganho de entrada dos canais padrão (canais de 3 a 8), use os botões de seleção para escolher o canal e mova o controle Input Gain (Ganho de entrada).

O halo do controle indica o nível de ganho atual. Você pode usar o medidor para ajustar o nível correto.

O ganho varia em incrementos de 1 dB dentro de uma faixa de 69 dB.

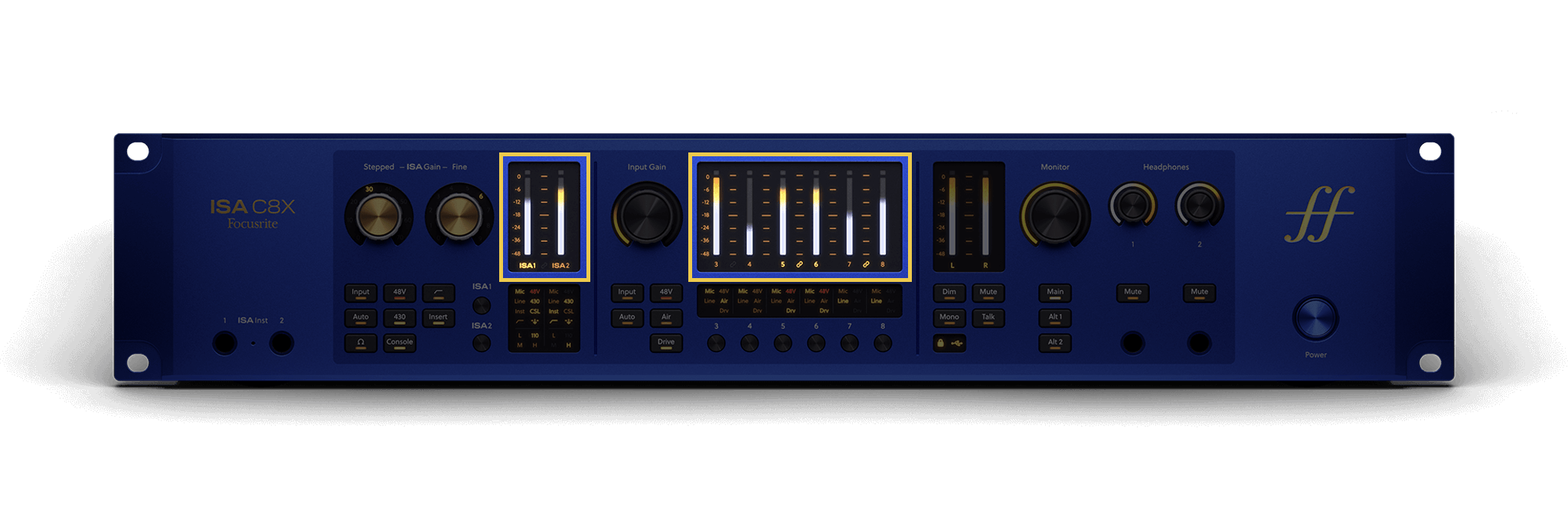

Os medidores 1 a 8 mostram o nível de entrada de cada um dos canais de entrada do seu .

À medida que você aumenta o ganho de entrada do pré-amplificador para um canal ou à medida que a fonte fica mais alta, os medidores indicarão mais nível chegando ao seu computador.

Na extrema direita dos medidores, existe uma escala de -42 dBFS a 0 dBFS. Durante a gravação, é recomendável manter um nível de sinal em torno de -18 dBFS, com as partes mais altas do sinal atingindo -12 dBFS.

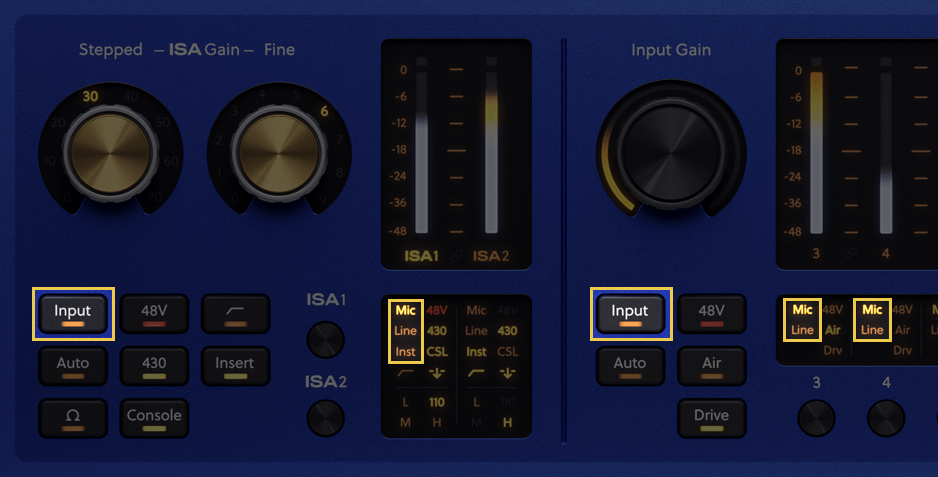

Pressione Input para alternar entre as fontes disponíveis. O LED mostra qual está ativa:

É possível usar apenas um tipo de entrada por vez por canal.

Seleção da fonte de entrada do pré-amplificador ISA

Seleção da fonte de entrada 3–8

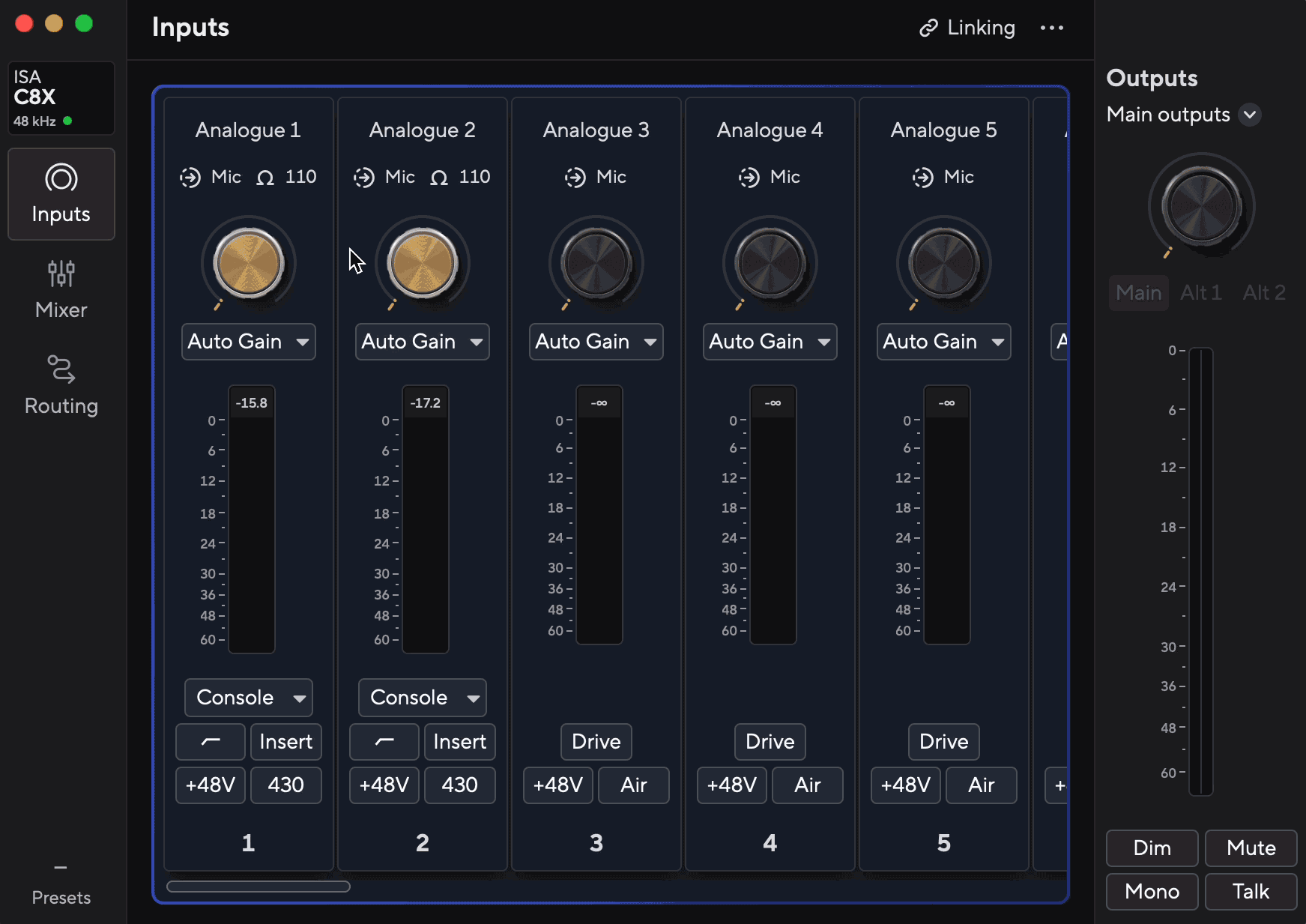

Você pode mudar a fonte de entrada remotamente pelo Focusrite Control 2 usando o seletor de fonte de entrada na parte superior de cada faixa de canal.

As entradas do ISA são alternadas entre: Mic, Line e Inst. As entradas de 3 a 8 são alternadas entre Mic e Line.

O 48V, também comumente chamado de “Phantom Power”, fornece 48 Volts do conector XLR da sua interface para dispositivos que precisam de energia elétrica para funcionar. O uso mais comum é fornecer energia para microfones condensadores, mas você também pode precisar de 48V para pré-amplificadores de microfone em linha, microfones dinâmicos ativos e caixas DI ativas.

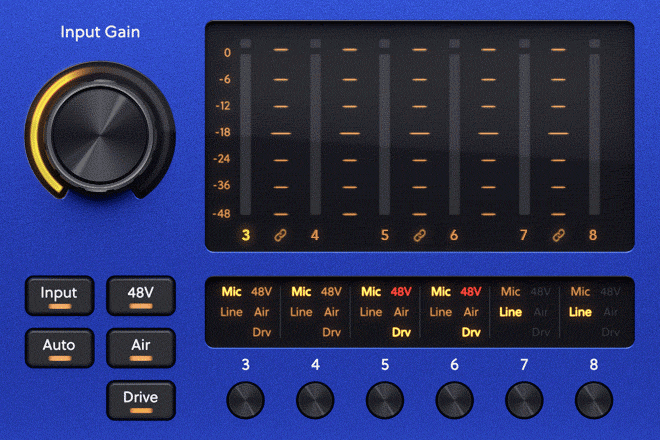

Para ligar 48V:

O ícone 48V acende para indicar que está ativado.

O phantom power de 48V agora está sendo enviada para a entrada XLR selecionada e para todos os dispositivos conectados à entrada XLR.

Controle de software 48V (Phantom Power)

Para habilitar 48V (Phantom Power) a partir do Focusrite Control 2, clique no botão +48V na entrada em que deseja habilitá-lo. Isso é o mesmo que pressionar o botão 48V no painel frontal do C8X.

+48V Phantom Power desligado

+48V Phantom Power ligado

Pressione o botão do filtro passa-alta para ativar o filtro passa-alta de 75 Hz e 18 dB/oitava na entrada selecionada.

Use-o para reduzir baixas frequências indesejadas, como ruídos provenientes de pedestais de microfone.

Para habilitar o filtro passa-alta no Focusrite Control 2, clique no botão do filtro passa-alta da entrada na qual deseja habilitá-lo. Isso é o mesmo que pressionar o botão do filtro passa-alta no painel frontal do C8X.

Filtro passa-alta desativado

Filtro passa-alta ativado

O Ganho automático lhe permite enviar um sinal para o seu ISA C8X (p. ex., cantando ou tocando seu instrumento) por 10 segundos e deixar que o ISA defina um bom nível para seus pré-amplificadores. Caso os níveis não estejam corretos, é possível ajustar manualmente os controles de ganho para fazer o ajuste fino dos níveis antes da gravação.

Para usar o ganho automático:

Se o Ganho automático tiver sido bem-sucedido, o medidor acende em verde antes que o C8X exiba o valor do ganho. O ganho está agora ajustado em um nível adequado para a sua gravação.

Se o Ganho automático falhar, o Halo de ganho se acenderá em vermelho. Para mais informações, consulte a seção O Halo de ganho ficou vermelho .

Controle de software de ganho automático

Para usar o Ganho automático no Focusrite Control 2:

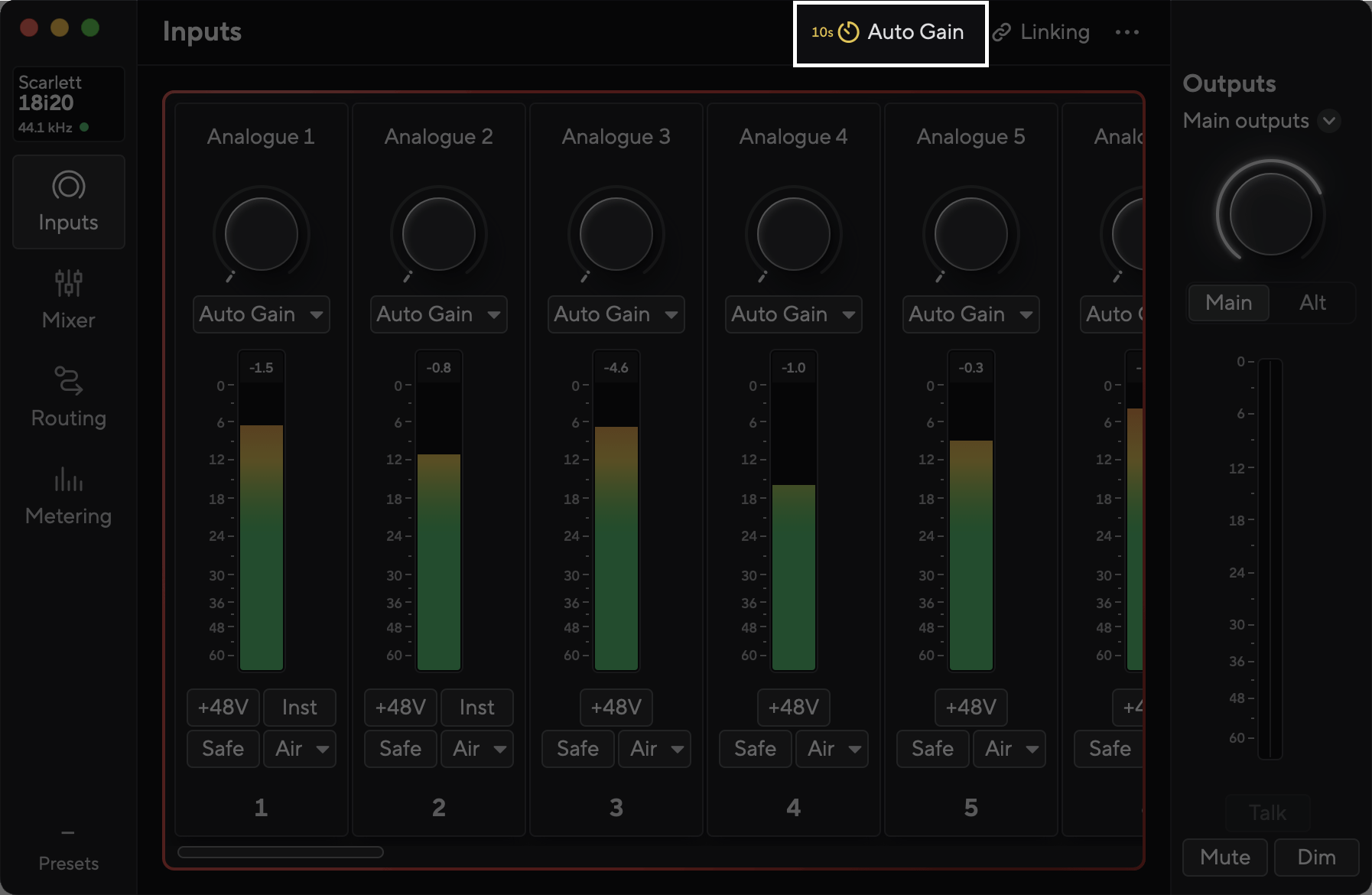

1. Clique no botão Auto Gain (Ganho automático) no Focusrite Control 2.

2. Fale ou cante no microfone ou toque seu instrumento durante a contagem regressiva do Ganho automático. Proceda da mesma forma que durante a gravação para garantir que o Ganho automático estabeleça um bom nível.

   O processo de Ganho Automático é iniciado e o Halo de Ganho do software se transforma em um cronômetro de contagem regressiva.

Se o Ganho automático tiver sido bem-sucedido, o medidor acende em verde antes que o C8X exiba o valor do ganho. O ganho está agora ajustado em um nível adequado para a sua gravação.

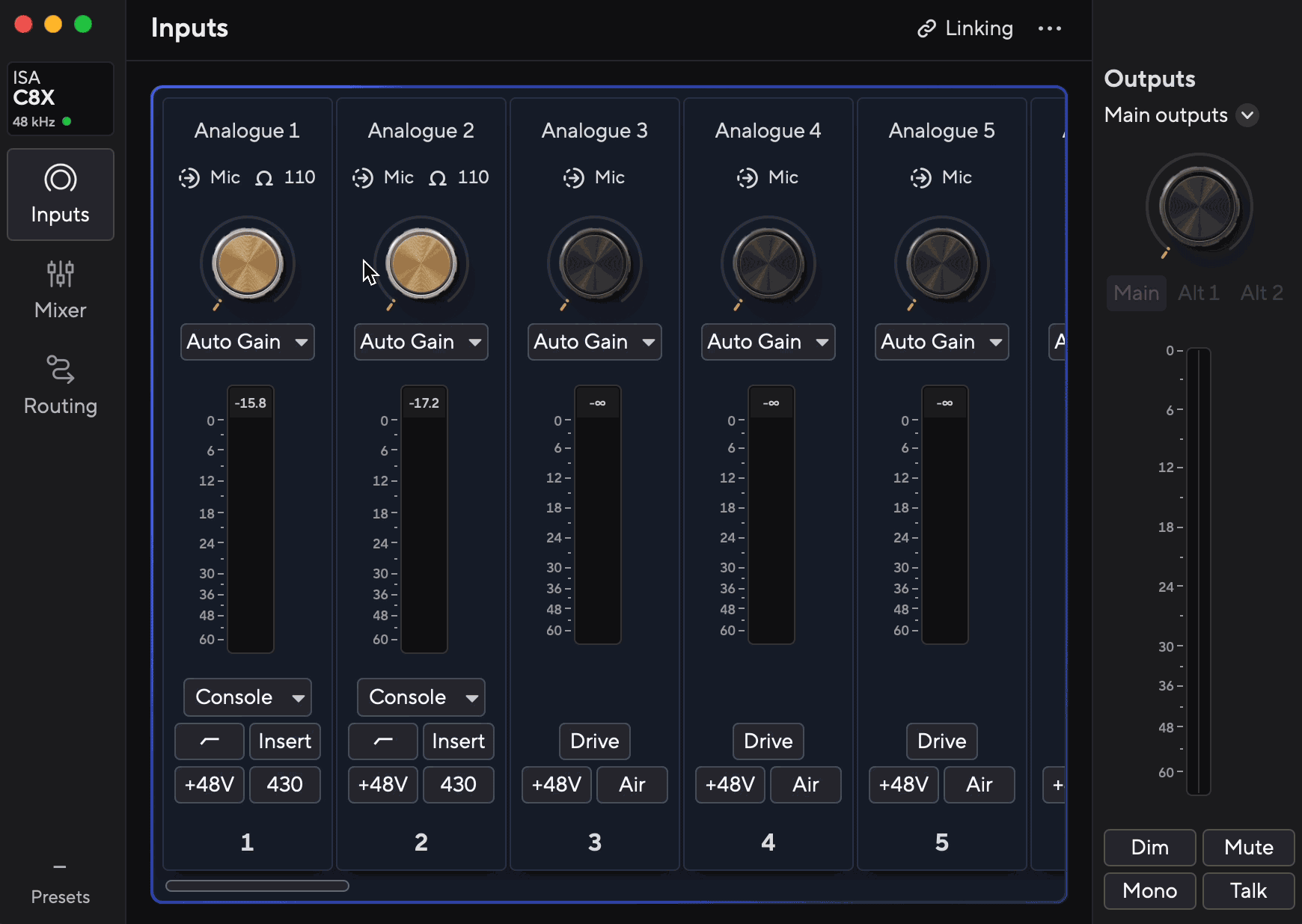

O Halo de Ganho ficou vermelho

Se o sinal de entrada não for adequado para Ganho Automático (por exemplo, nenhum sinal), após dez segundos, o Ganho Automático para e o Halo de Ganho acende em vermelho por um segundo. O ganho retorna ao valor definido antes de iniciar o Ganho Automático.

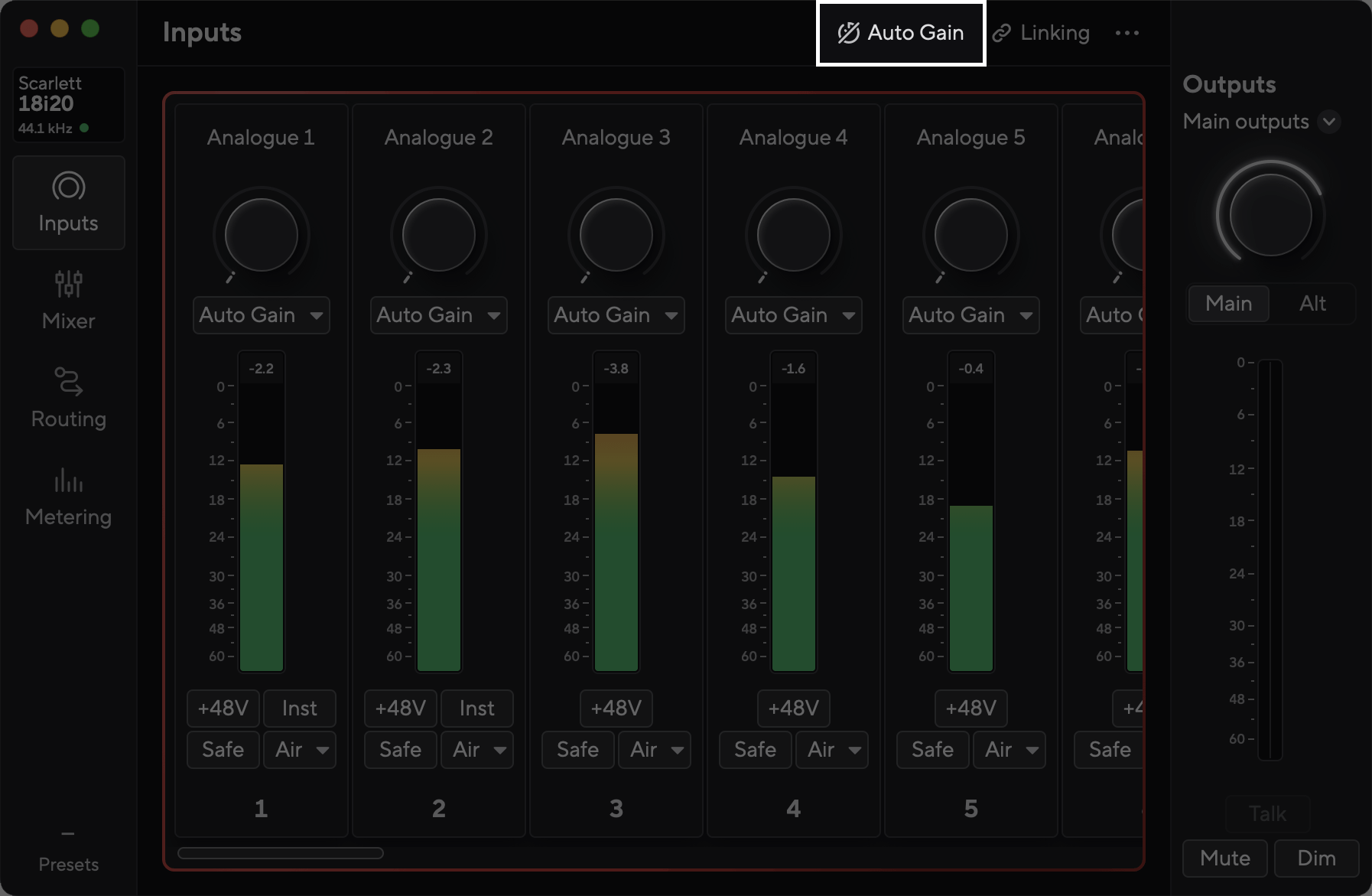

O Ganho automático não foi bem-sucedido

Isso pode ocorrer com todos os sinais inutilizáveis, incluindo a ausência de sinal, sinais muito baixos e sinais muito altos. Se você vir essa mensagem de erro, tente o seguinte:

• Certifique-se de ter conectado a fonte à entrada correta.

• Para microfones condensadores, ative o 48V (Phantom Power).

• Certifique-se de estar produzindo som enquanto o Ganho automático estiver em execução.

• Certifique-se de que o sinal não esteja muito alto.

  • Caso esteja usando as entradas XLR para um dispositivo de nível de linha (sintetizadores, teclados, modeladores de amplificador), utilize as entradas de tomada.

  • Reduza a saída do dispositivo conectado.

• Se o sinal estiver muito baixo, aumente o ganho em 25–50% antes de ativar o Ganho automático.

Ganho automático multicanal

O Ganho automático lhe permite enviar um sinal para o seu ISA C8X (p. ex., cantando ou tocando seu instrumento) por 10 segundos e deixar que o ISA defina um bom nível para seus pré-amplificadores. Caso os níveis não estejam corretos, é possível ajustar manualmente os controles de ganho para fazer o ajuste fino dos níveis antes da gravação.

É possível usar o Ganho automático em quantos canais desejar no seu .

Para usar o Ganho automático multicanal

1. Mantenha pressionado o botão Auto por um segundo.

   Quando estiver no modo Ganho automático multicanal, todos os botões Select (Selecionar) pulsam em verde.

2. Pressione o botão Select para os canais em que deseja executar o Ganho automático.

3. Quando estiver pronto, pressione Auto novamente para iniciar o processo de Ganho automático nos canais selecionados.

Nota

Para cancelar o Ganho Automático, pressione o botão Ganho Automático novamente a qualquer momento durante o processo. O ganho retorna ao valor definido antes de iniciar o Ganho Automático.

Ganho automático multicanal no Focusrite Control 2

Você também pode executar o Ganho automático multicanal em Focusrite Control 2. Para isso:

Para fazer isso:

1. Abra Focusrite Control 2 e acesse a guia Inputs (Entradas).

2. Clique na seta suspensa à direita do botão Ganho automático usual.

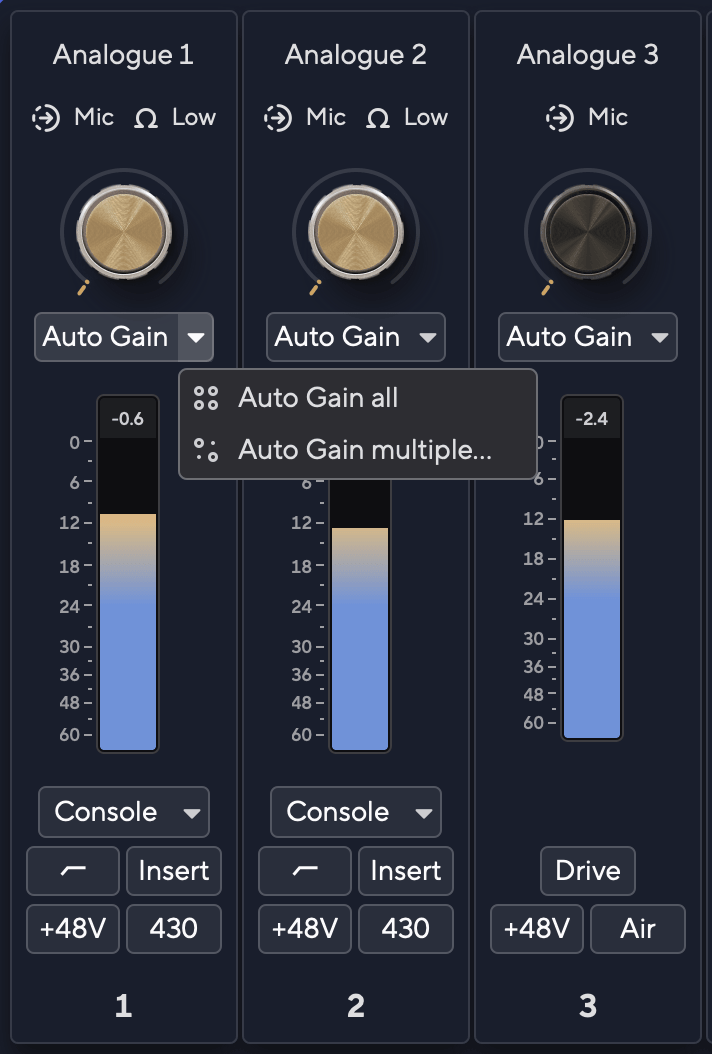

3. Escolha (Ganho automático em ambos)Auto Gain all (Ganho automático em todos) ou Auto Gain multiple (Ganho automático múltiplo)….

   • Ganho automático múltiplo permite que você escolha os canais para os quais deseja executar o Ganho automático.

4. Caso tenha clicado em Ganho automático múltiplo, marque os canais para os quais deseja executar o Ganho automático.

5. Clique em Iniciar Ganho automático .

Assim que o Ganho automático for concluído, Focusrite Control 2 mostrará os canais que foram definidos e seus novos níveis de ganho:

Todos os canais

Múltiplos canais

Falha no Ganho Automático Multicanal

O Ganho automático multicanal pode falhar durante o processo para um, vários ou todos os canais.

Se o Ganho automático falhar em todos os canais, você verá a mensagem Auto Gain failed (Ganho automático falhou).

Se o Ganho automático falhar em um ou alguns canais, verá a mensagem Ganho automático concluído, mas com a opção para Retry (Tratar novamente) o Ganho automático em todos os canais.

Você pode:

• Clicar em Retry (Tratar novamente) e todo o Ganho automático será executado novamente para todos os canais para os quais executou o Ganho automático, mesmo os canais bem-sucedidos.

• Clique em fechar e execute o Auto Gain em todos os canais com falha.

• Clique em fechar e ajuste manualmente o ganho em todos os canais com falha.

O 430 Air é uma recriação moderna do modo Air do ISA 430 MKII. Ele aprimora o conteúdo de alta frequência do sinal, acrescentando uma sensação de espaço, frequentemente chamada de “air” (ar), ao som. O 430 Air usa um circuito baseado em indutor, que interage com o pré-amplificador para proporcionar maior clareza, sem a necessidade de equalização.

Para habilitar o 430 Air no Focusrite Control 2, clique no botão 430 na faixa de canal do pré-amplificador. Isso é o mesmo que pressionar o botão 430 no painel frontal do C8X.

430 Air desativado

430 Air ativado

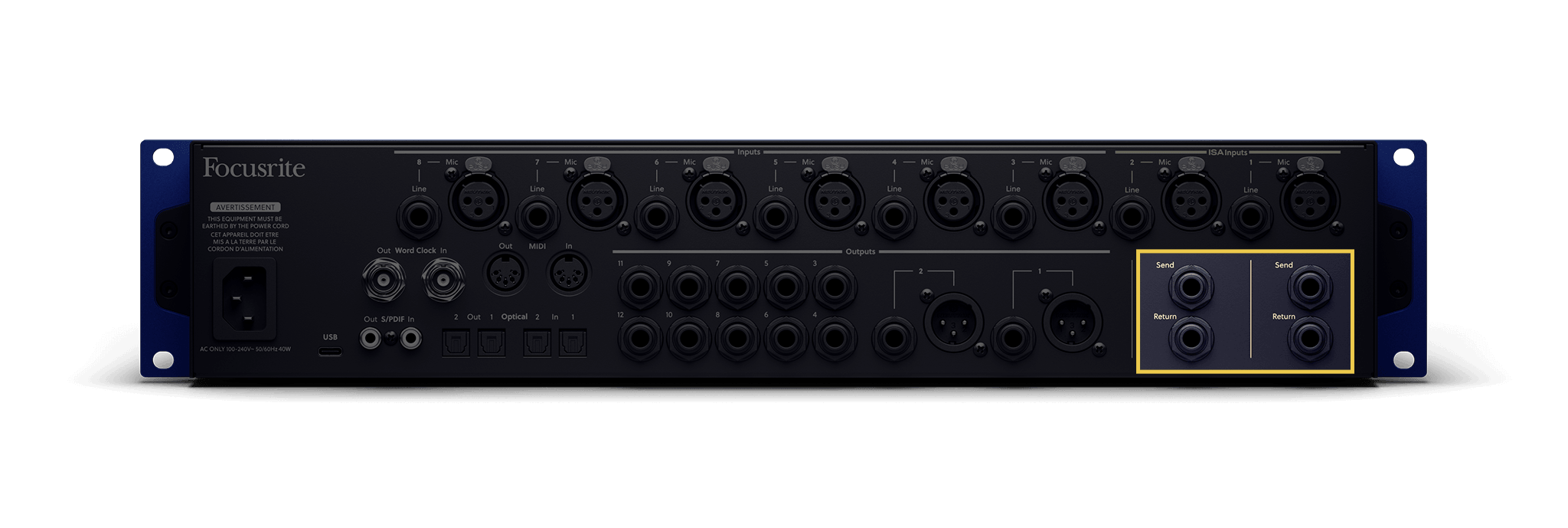

Pressione Insert para ativar ou desativar o caminho do sinal pelas conexões TRS Send/Return (Enviar/Retornar) do pré-amplificador ISA selecionado. Use essas conexões para rotear o sinal por equipamentos externos (p. ex., compressores ou equalizadores) antes que ele chegue aos conversores analógico-digitais (ADCs).

Para ativar o ponto Insert do canal no Focusrite Control 2, clique no botão Insert (Inserir) na parte inferior da faixa de canal do pré-amplificador. Isso é o mesmo que pressionar o botão Insert no painel frontal do C8X.

Ponto de inserção desativado

Ponto de inserção ativado

Pressione o botão de impedância rotulado Ω para alternar entre os quatro valores de impedância para a entrada Mic ou dois para as entradas ISA Inst. Os LEDs indicadores ISA mostram o ajuste selecionado. Valores diferentes influenciam o ganho e a resposta de frequência do pré-amplificador, bem como o comportamento dos microfones conectados.

A impedância da entrada Line é fixada em 20k Ω e não é influenciada pelo botão de impedância Ω.

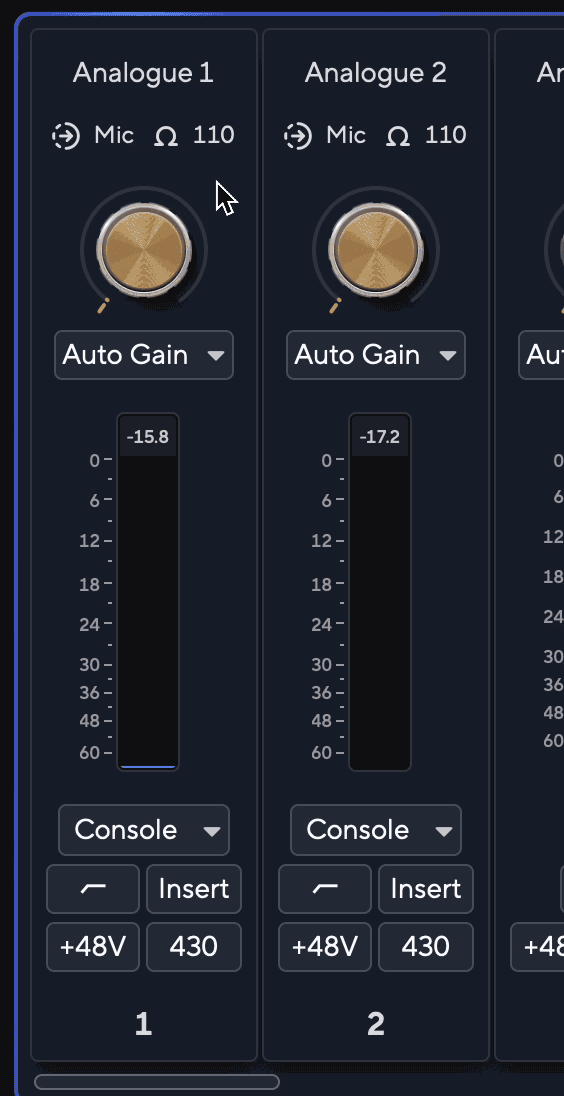

Para mudar a impedância do pré-amplificador no Focusrite Control 2, clique no botão de impedância Ω na parte superior da faixa de canal do pré-amplificador.

Diferentes tipos de entrada possuem diferentes impedâncias disponíveis. O Focusrite Control 2 deixa em cinza as impedâncias indisponíveis para o tipo de entrada selecionado no momento.

Ao ativar o botão Console, os canais ISA se comportam como se fizessem parte de um fluxo de sinal totalmente analógico. Em níveis mais baixos, o sinal permanece limpo e transparente, mas, à medida que se força mais o canal (com sinais de entrada de nível mais alto ou aumentando o ganho), começa-se a ouvir saturação analógica no sinal.

O Console é um efeito totalmente analógico e variável, resultando em uma saturação quente e graves impactantes.

O efeito Console utiliza um circuito soft-clip com controle variável, permitindo que se ajuste a intensidade do efeito.

Modo Console variável

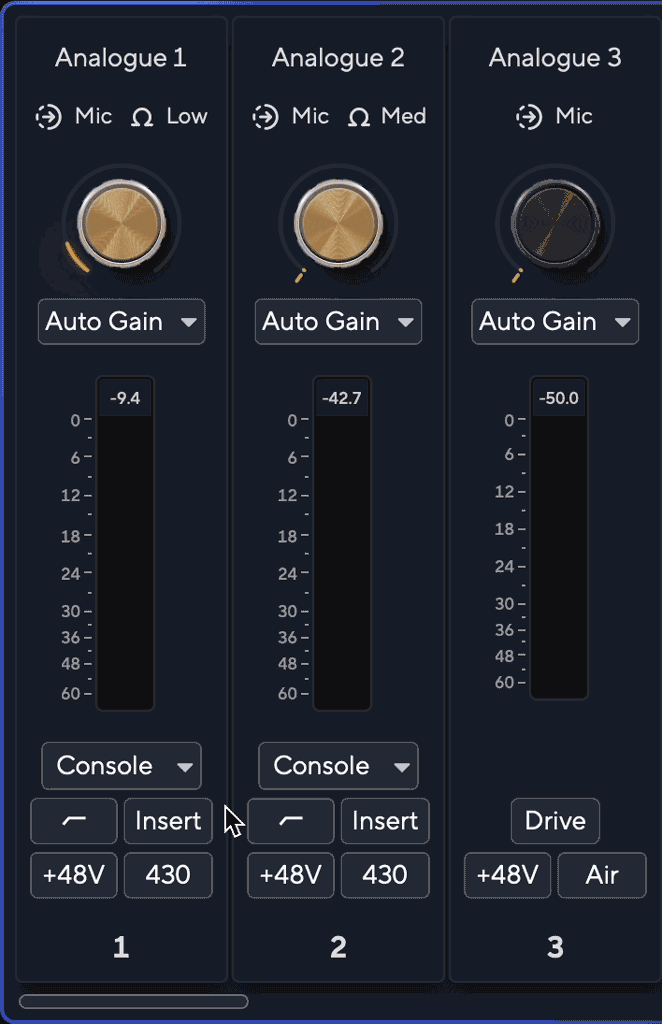

Você pode ajustar o modo Console e o efeito aplicado a um canal. Para ativar o modo Console variável, mantenha pressionado o botão Console por um segundo.

Quando o modo Console variável está ativo:

• O botão Console e os LEDs indicadores começam a piscar em azul.

• O valor ISA Fine muda para azul.

O ganho ISA Fine agora define o valor do efeito do Console. O halo ao redor do encoder é atualizado para mostrar o valor.

Ao mudar de canal, o comportamento dependerá do estado do Console para o novo canal:

• Se o Console estiver ativado, o Ganho fino permanece no modo Console variável e exibe o valor do Console para o novo canal.

• Se o Console estiver desativado, o Ganho fino volta a controlar o ganho.

Para sair do modo Console variável, pressione Console. Caso entre no modo Console variável com o Console desativado, o canal ativará o Console automaticamente.

Se os canais estiverem vinculados, ajustar o valor afetará ambos os canais simultaneamente.

Nota

Os controles ISA Gain ficam indisponíveis no modo Console variável.

No Focusrite Control 2, você pode ativar o modo Console e ajustar o quanto o Console influencia no sinal usando um controle deslizante.

O botão Console acende em âmbar quando está ativado.

Para ajustar o modo Console variável, clique na seta do menu suspenso no botão Console e mova o controle deslizante. Mova-o para a esquerda para obter um efeito mais sutil e para a direita para obter mais saturação e impacto nos graves.

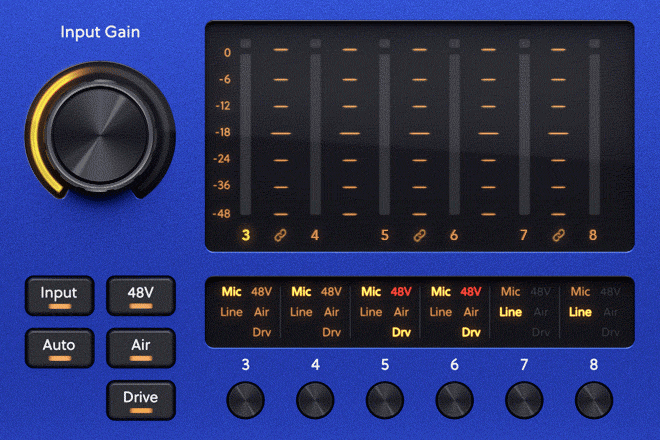

Para ativar o Air, pressione o botão Air (Ar). A ativação do Air aciona um circuito analógico de filtro de alta frequência que altera sutilmente a resposta de frequência do pré-amplificador, modelando as características de impedância e ressonância dos pré-amplificadores de microfone ISA clássicos baseados em transformador.

Gravar com microfones confere maior clareza e definição na faixa de médias frequências. O Air é excelente para dar um toque especial à maioria das fontes sonoras, mas funciona bem especialmente com vocais e instrumentos acústicos.

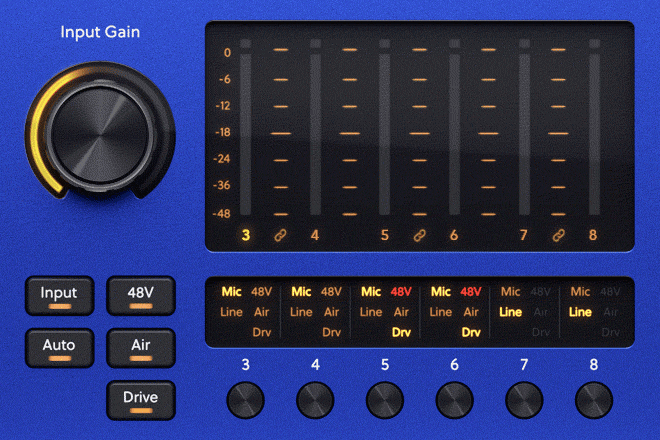

Para ativar o Drive, pressione o botão Drive no painel frontal do seu ISA C8X. A ativação do Drive adiciona distorção harmônica variável, baseada em DSP, para emular o calor do pré-amplificador analógico.

Drive desativado.

Drive ativado.

No Focusrite Control 2, você pode ativar o modo Drive e ajustar o quanto o efeito Drive influencia no sinal usando um controle deslizante.

O botão Drive acende em âmbar quando está ativado.

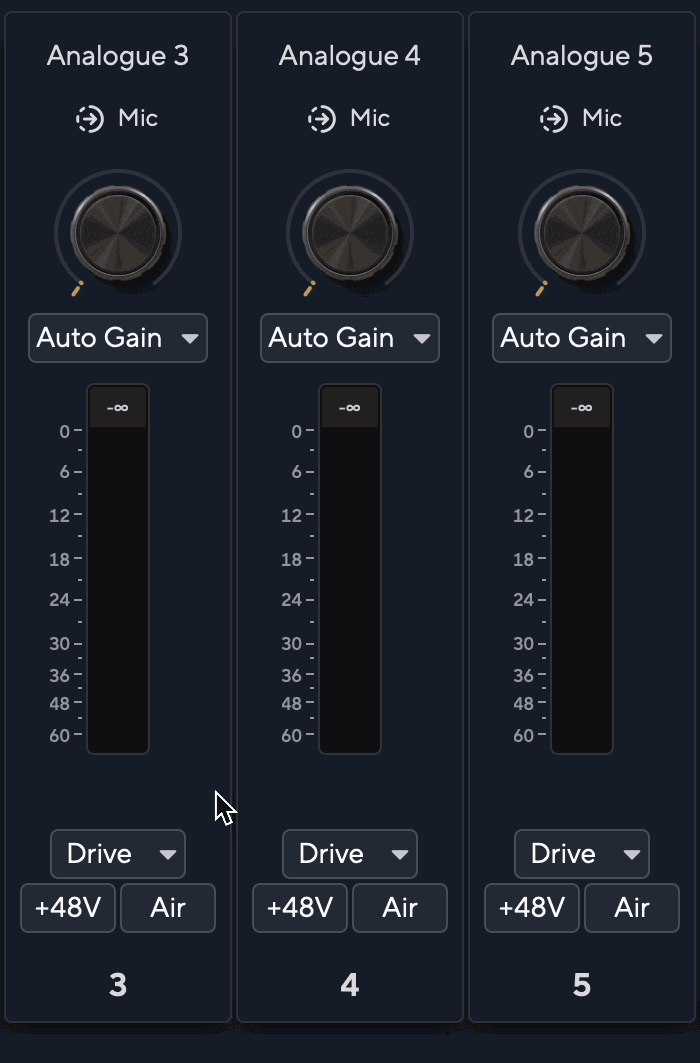

Para ajustar o modo Drive variável, clique na seta do menu suspenso no botão Drive e mova o controle deslizante. Mova-o para a esquerda para obter um efeito mais sutil e para a direita para obter mais distorção e calor.

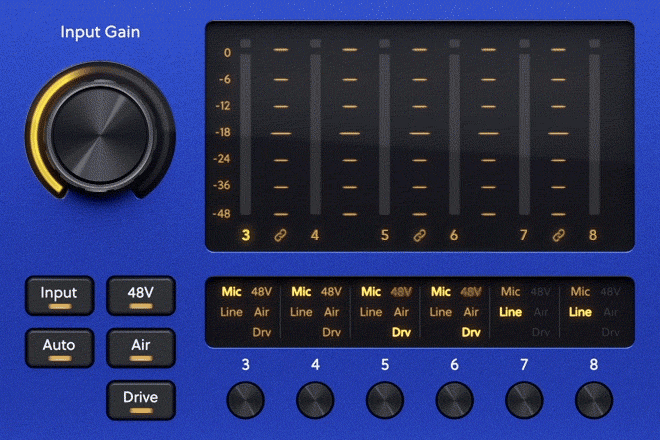

A vinculação de canais permite controlar dois canais adjacentes juntos como um par, simplificando a operação quando você precisa de ajustes compatíveis para fontes estéreo ou entradas emparelhadas.

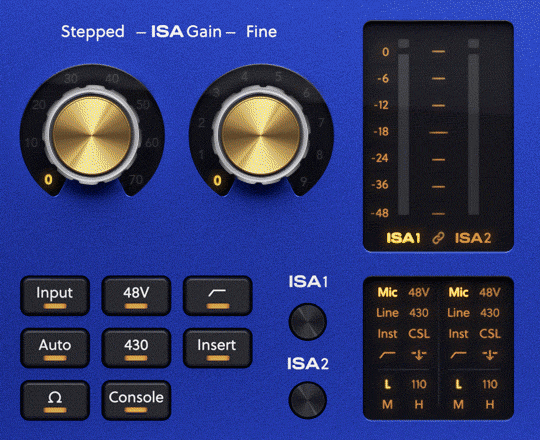

Conectando os pré-amplificadores ISA

Ligação dos pré-amplificadores 3–8

Vinculando e desvinculando pré-amplificadores no Focusrite Control 2

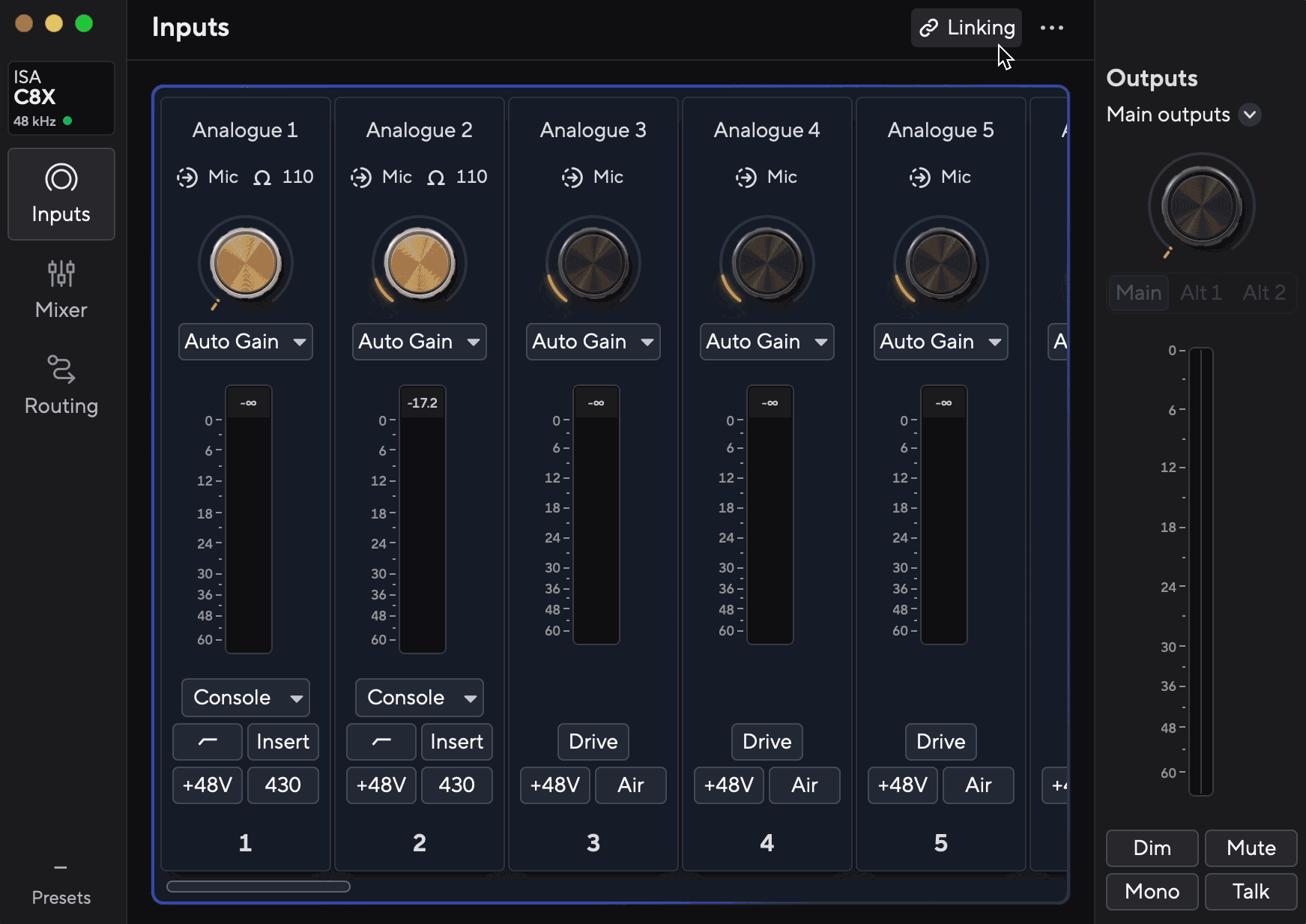

Para vincular pré-amplificadores no Focusrite Control 2, clique no botão de vinculação no canto superior direito da página de entradas . No pop-up você pode escolher quais entradas deseja vincular ou desvincular.

Ao vincular dois pré-amplificadores, o ícone de vínculo aparece na parte inferior de ambas as faixas de canal.

Quando se desvincula os pré-amplificadores:

• O primeiro pré-amplificador do par vinculado anteriormente é selecionado e acende em âmbar.

• Os níveis de ganho e as configurações do pré-amplificador permanecem os mesmos, mas agora você pode alterá-los de forma independente.

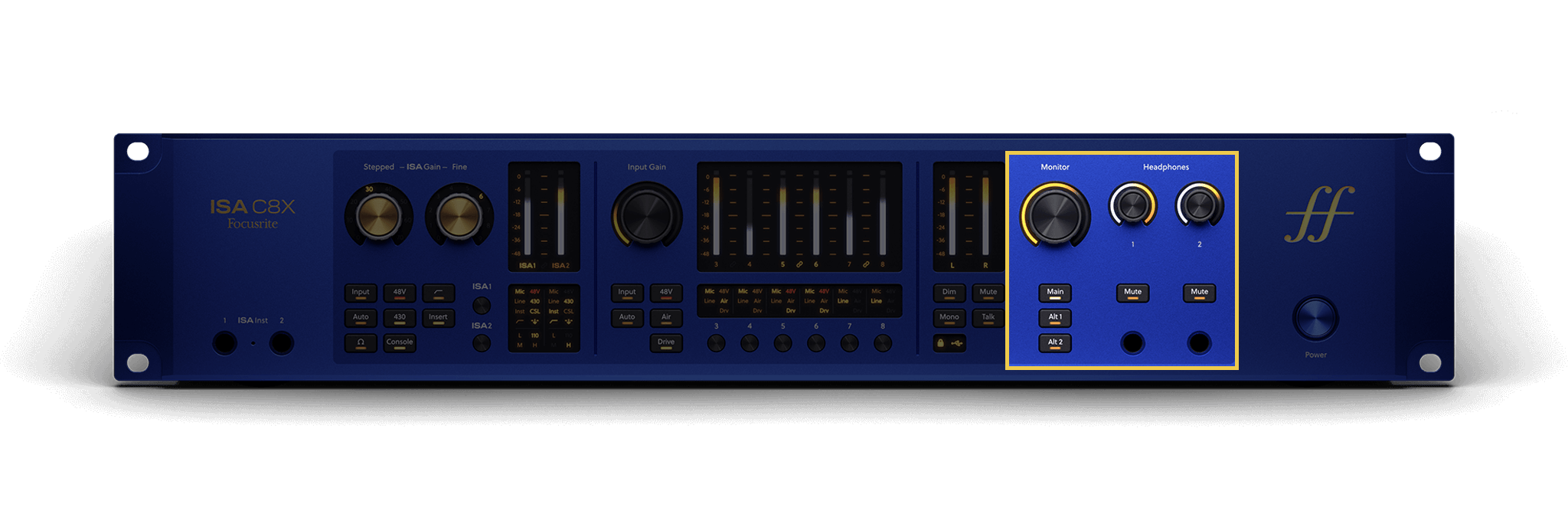

A seção do controle de monitor está relacionada a tudo que controla suas saídas de monitor, incluindo:

O botão Dim (Atenuar) reduz em 18 dB o nível de saída enviado às suas saídas. Quando ativo, Dim acende em verde.

Dim desativado (branco)

Dim ativado (verde)

O botão Dim serve para permitir a conversação ou para testar ideias no ambiente sem interromper a reprodução.

Por padrão, o Dim (Atenuar) influencia as saídas 1 e 2 do monitor principal, mas no Focusrite Control 2 é possível alterar isso para controlar as saídas Alt.

Controle de software Dim

Para ativar/desativar o Dim no Focusrite Control 2, clique no botão Dim (Atenuar) na seção Saídas à direita.

O botão Dim funciona da mesma forma que o botão Dim no painel frontal do seu C8X e reduz o nível de saída enviado às saídas em 18 dB.

Dim desativado.

Dim ativado.

O botão Mute (Silenciar) silencia o sinal enviado às suas saídas. Quando ativo, Mute acende em verde.

Mute desativado (branco).

Mute ativado (verde).

Por padrão, o Mute (Silenciar) influencia as saídas 1 e 2 do monitor principal, mas no Focusrite Control 2 é possível alterar isso para controlar as saídas Alt.

Controle de software Mute

Para ativar/desativar o Mute no Focusrite Control 2, clique no botão Mute (Silenciar) na seção Saídas à direita.

O botão Mute funciona da mesma forma que o botão Mute no painel frontal do seu . Quando ativo, Mute acende em verde.

Mute desativado.

Mute ativado.

O botão Mono permite somar um grupo de monitores estéreo para mono. Enquanto o Mono estiver ativo, o C8X soma os sinais esquerdo e direito.

Quando você muda para outro grupo de monitores com duas saídas, o estado mono atual é transferido.

O Mono está disponível apenas quando o grupo de monitores atual utiliza exatamente duas saídas. Se o grupo de monitores utilizar mais saídas, o botão Mono não terá efeito.

Botão Mono desativado

Botão Mono ativado

Controle de software Mono

Para ativar/desativar o Mono no Focusrite Control 2, clique no botão Mono na seção das saídas, à direita.

O botão Mono funciona da mesma forma que o botão Mono no painel frontal do seu ISA C8X.

Mono desativado.

Mono ativado.

Mantenha pressionado, ou pressione, o botão Talk (Comunicação) para ativar o talkback. Por padrão, o talkback é roteado para as duas saídas de fone de ouvido.

Caso o botão Talkback não esteja disponível, é possível que o sinal não esteja sendo roteado para nenhuma mixagem. Consulte Controle de software Talkback.

Ao ativar o Talk, o restante das saídas no mix é reduzido em 25 dB, para facilitar a audição do microfone de talkback.

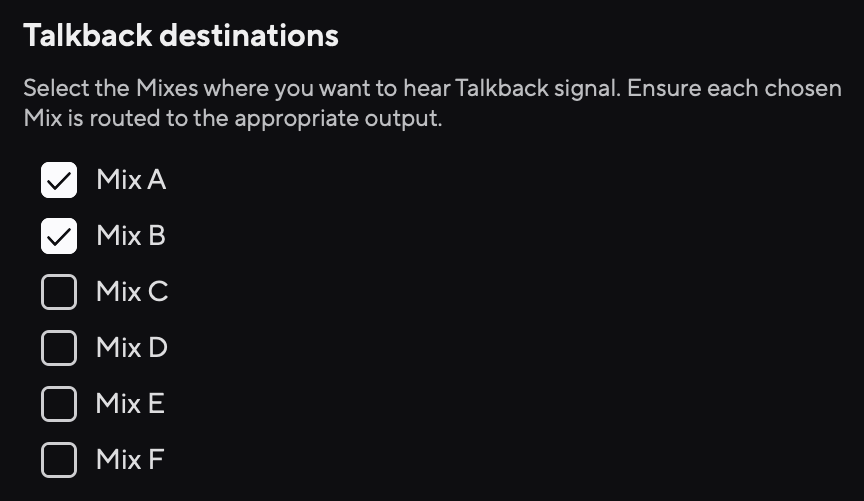

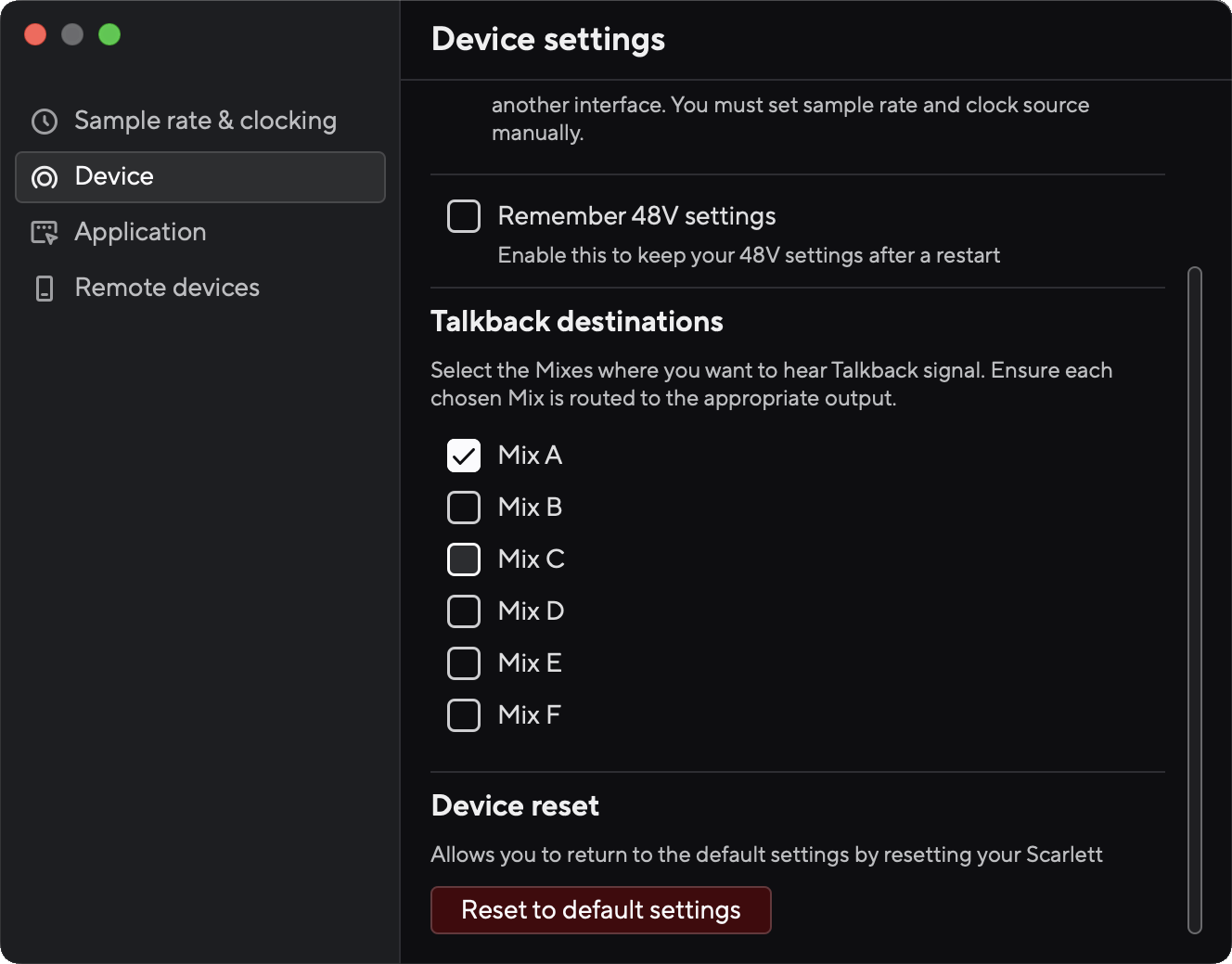

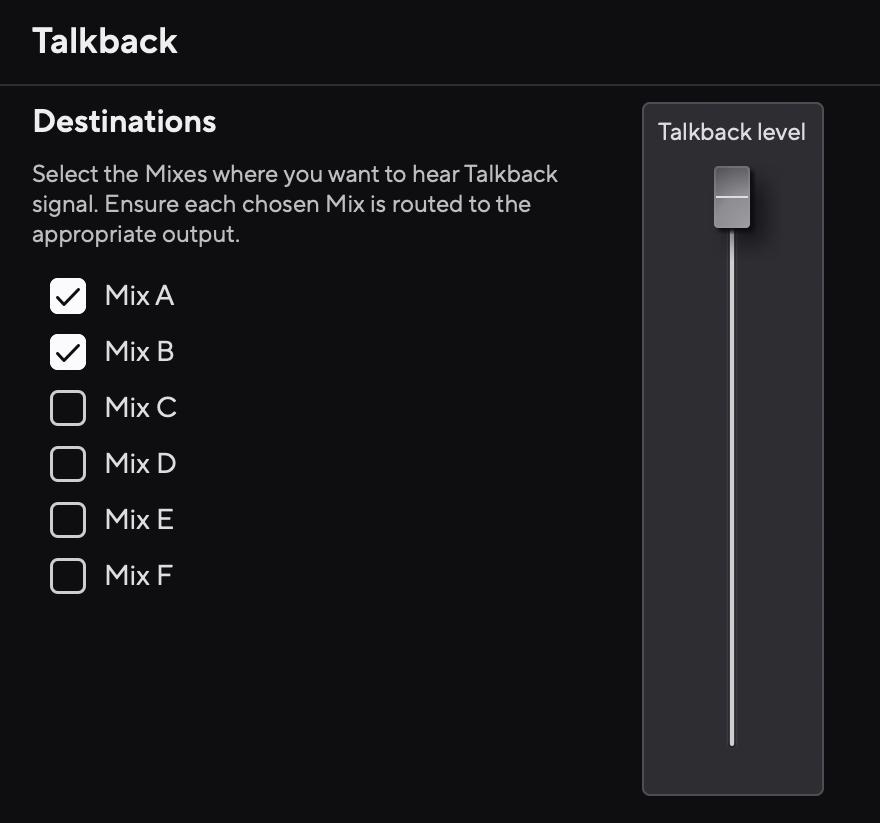

Você pode alterar o roteamento do talkback no Focusrite Control 2 para enviar a várias mixagens.

Por padrão, o botão Talk é "momentâneo" - o talkback somente estará ativo enquanto se mantiver o botão pressionado. Você pode mudar o botão Talkback entre momentâneo ou travado no Focusrite Control 2.

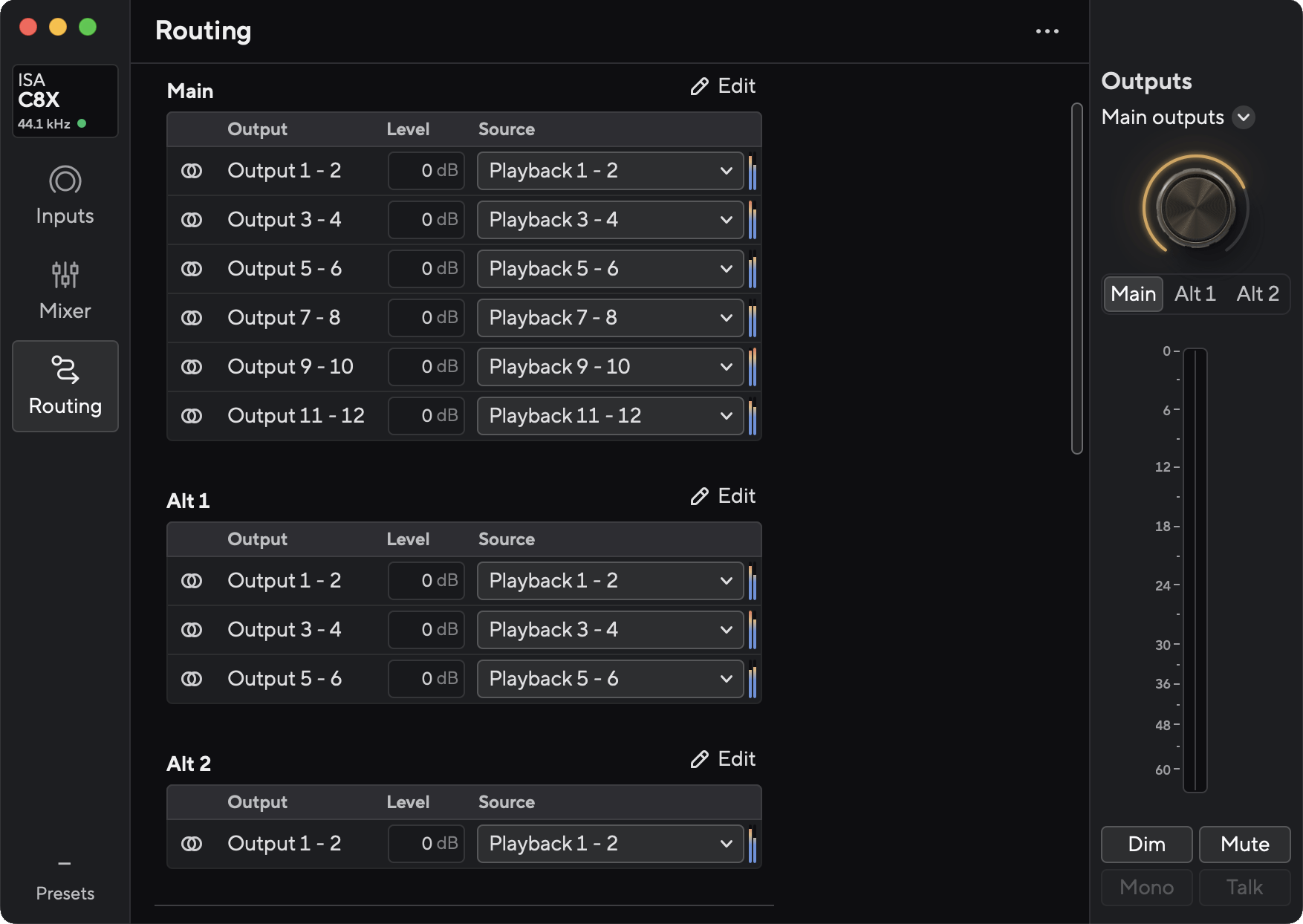

Seu C8X possui um Monitor para ajustar o nível de saída para os alto-falantes de monitor. O controle Monitor influencia os três grupos de monitores: Main, Alt 1 e Alt 2, que podem ser configurados e editados no Focusrite Control 2.

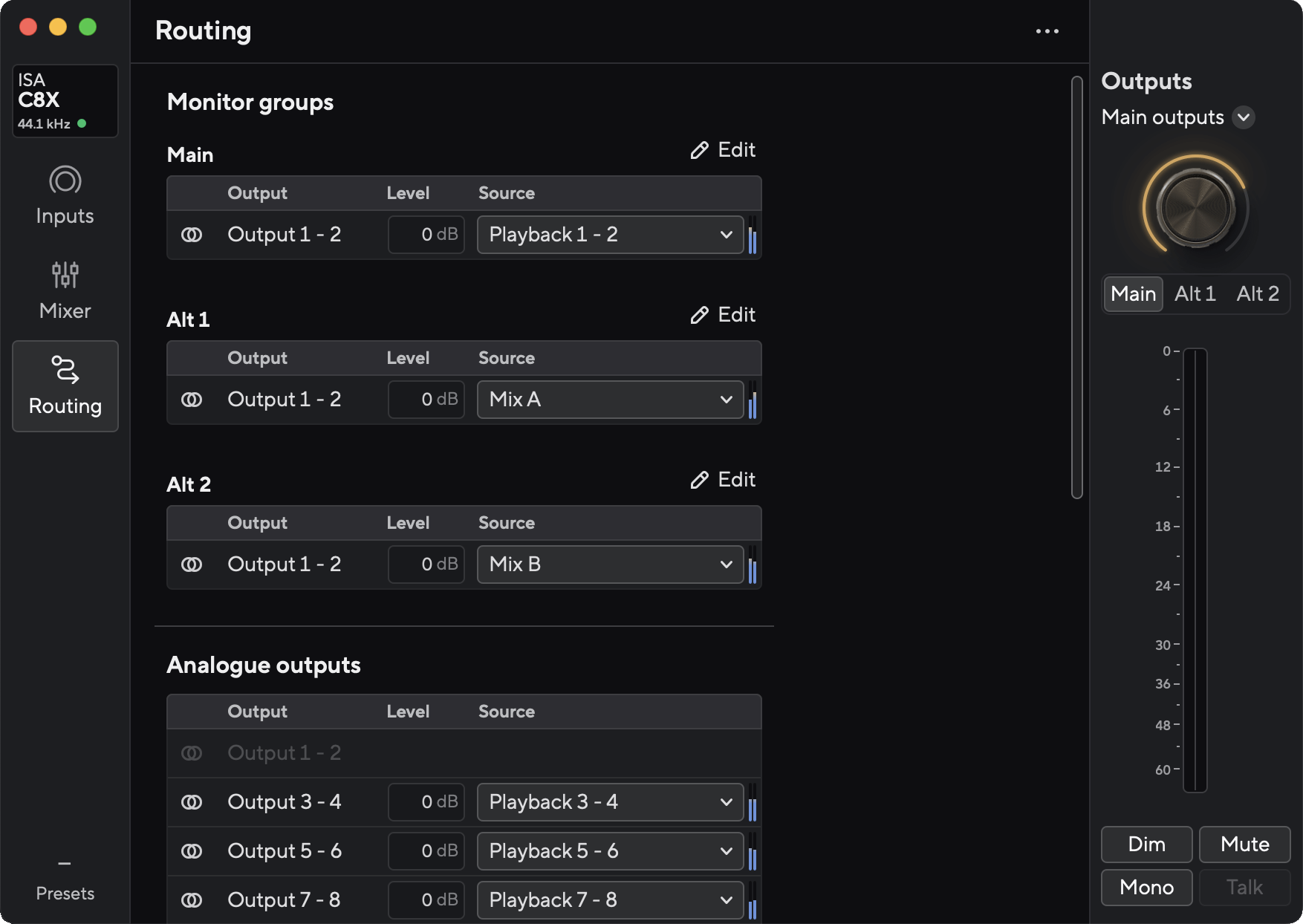

Cada grupo de monitores permite atribuir saídas específicas a uma configuração e alternar entre diferentes configurações de monitores ao toque de um botão.

Três opções estão disponíveis:

Por exemplo, o grupo Main (Principal) poderia ser um sistema de som surround 5.1, o Alt 1 (Alternativa 1) poderia ser apenas as saídas 1 e 2 em estéreo, e o Alt 2 (Alternativa 2) poderia ser apenas a saída 3 conectada a um alto-falante central mono para verificar seus mixes.

Suas escolhas de grupo de monitores são salvas e recuperadas por meio de predefinições.

Como atribuir saídas no Focusrite Control 2

Você atribui saídas a grupos de monitores na página Routing (Roteamento) do Focusrite Control 2. É possível adicionar até todas as 12 saídas analógicas a cada grupo de monitores, seja como pares estéreo ou como saídas mono. Cada saída pode ter sua própria fonte.

Qualquer saída que vier a ser atribuída a um ou mais grupos de monitores é reservada exclusivamente para uso dos monitores. Isso evita roteamento acidental para seus alto-falantes.

Quaisquer saídas que não forem atribuídas permanecerão disponíveis na página Routing (Roteamento), como o habitual.

Você pode definir o Nível para cada saída individualmente para calibrar seu sistema enquanto estiver em sua posição de escuta.

Nota

Você não pode atribuir saídas digitais, p. ex., ADAT ou S/PDIF aos seus grupos de monitores.

Neste exemplo, há três grupos de monitores: o grupo Main inclui 12 saídas físicas, alimentadas por 12 fontes de software para uma configuração de alto-falantes imersiva 7.1.4; o grupo Alt 1 inclui seis saídas para uma configuração de som surround 5.1; e o grupo Alt 2 é uma configuração de alto-falantes estéreo. Aqui você pode configurar os canais de reprodução de software nas configurações da sua DAW para os diferentes formatos de audição.

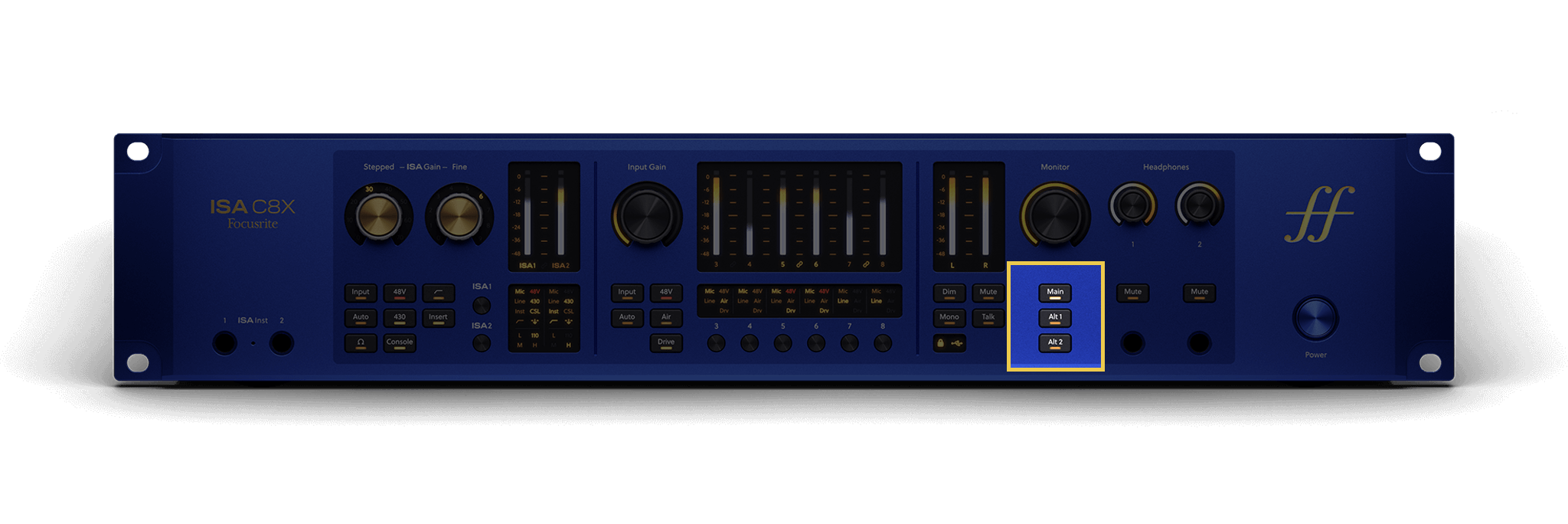

Neste exemplo, estamos usando os botões Main e Alt (principal e alternativa) para mudar a fonte de um único conjunto de saídas: o Main usa uma saída estéreo do software, o Alt 1 usa o Mix A e o Alt 2 usa o Mix B. A atribuição de mixagens aos botões Alt permite mudar rapidamente o que está sendo reproduzido pelos alto-falantes. Por exemplo, uma mixagem pode incluir entradas de hardware para permitir que monitoremos diretamente as entradas juntamente com a reprodução do software.

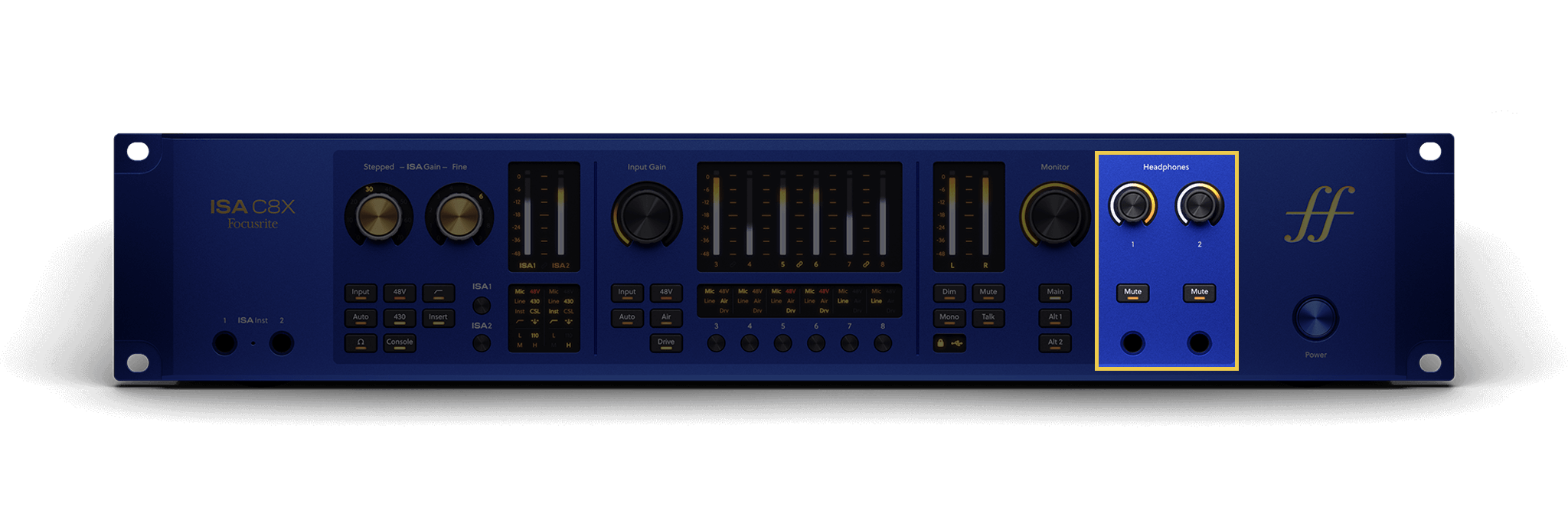

Seu possui duas saídas para fones de ouvido. Ambas as saídas de fones de ouvido são totalmente independentes das demais saídas analógicas, de modo a possuírem uma mixagem dedicada.

As saídas de fone de ouvido são conectores TRS de 6,35 mm (¼”). Muitos fones de ouvido têm um conector TRS de 3,5 mm e, para conectá-los ao seu , é necessário usar um adaptador TRS de 6,35 mm para 3,5 mm.

Os controles acima das saídas de fone de ouvido controlam o nível enviado aos seus fones de ouvido.

Em torno dos controles de fone de ouvido há medidores de halo. Eles são preenchidos no sentido horário, da cor verde para a âmbar, para mostrar o nível enviado para as saídas de fone de ouvido. Os medidores são pré-fade, o que significa que não são afetados pela configuração do controle dos fones de ouvido.

Os controles de saída dos fones de ouvido são encoders que permitem controlar o nível pelo botão giratório ou no Focusrite Control 2.

Abaixo dos controles do fone de ouvido há dois Mudo botões para silenciar rapidamente as saídas de fone de ouvido no painel frontal.

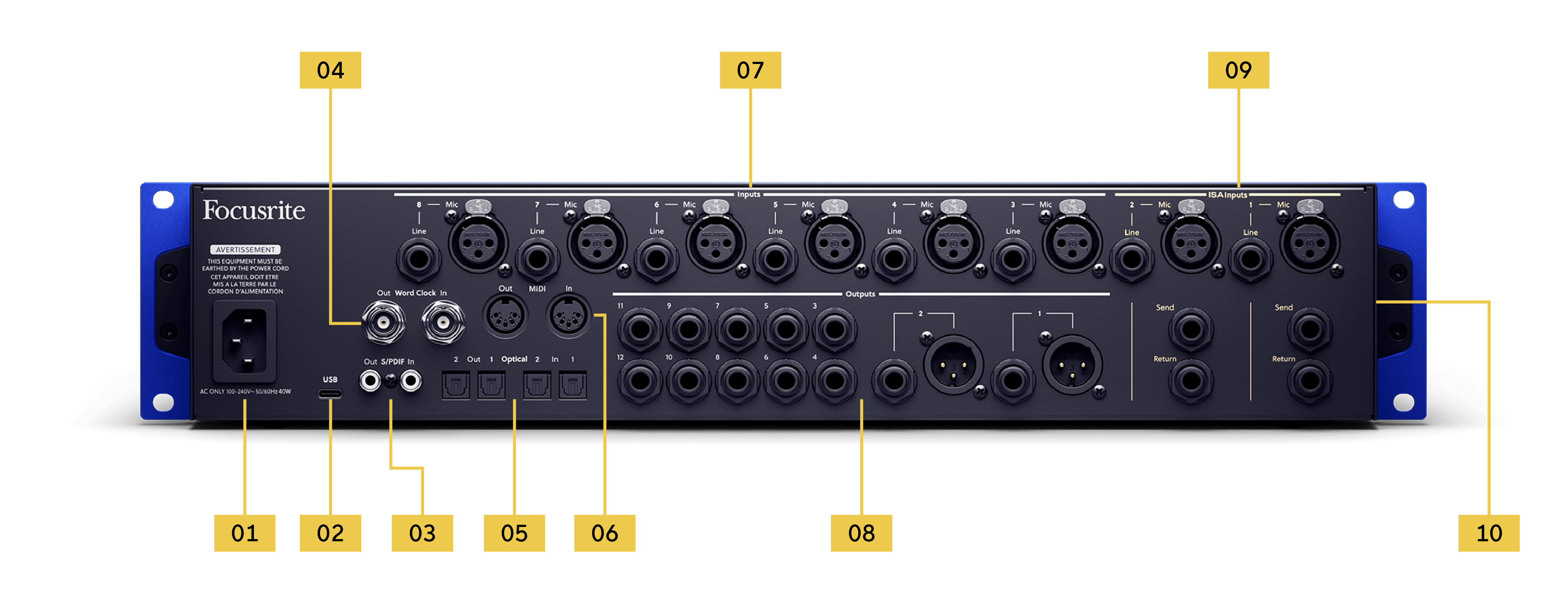

As entradas padrão, de 3 a 8, podem ser alternadas entre nível de microfone e nível de linha.

Você pode deixar as entradas XLR e de 6,35 mm conectadas e alternar entre elas usando o botão Input (Entrada) no painel frontal.

As entradas ISA, entradas um e dois, podem ser alternadas entre os níveis de microfone, linha e instrumento.

Ambas as entradas ISA possuem um caminho de inserção comutável, onde é possível conectar equipamentos externos usando as tomadas de 6,35 mm Send (Envio) e Return (Retorno) de nível de linha.

Você pode deixar as entradas XLR e de 6,35 mm conectadas e alternar entre elas usando o botão Input (Entrada) no painel frontal.

Send e Returns (Inserções) de canal ISA

Os canais ISA possuem pontos de inserção dedicados com tomadas balanceadas de Send (Envio) e Return (Retorno) para incluir processadores externos em linha e equipamentos externos (p. ex., equalizadores, compressores, gates, multiefeitos ou simuladores de amplificador) antes que o sinal alcance os conversores.

Para usar processadores externos com seus canais ISA:

1. Conecte a saída Send do C8X à entrada do seu processador externo.

2. Conecte a saída do seu processador à entrada Return no C8X.

3. Pressione o botão Insert (Inserir) para ouvir o efeito.

O Send é sempre acionado depois dos outros controles de pré-amplificador e está sempre ativo.

Para ouvir o sinal Return, pressione o botão Insert no painel frontal do C8X, ou no Focusrite Control 2.

Dicas sobre equipamentos externos

• Ajuste a entrada e a saída do processador externo de modo que o nível Return corresponda o mais próximo possível ao Send e verifique os medidores do canal para evitar sobrecarga.

• Embora seja possível usar efeitos baseados no tempo, como delay e reverberação, geralmente tais efeitos não são utilizados como processadores em linha, sendo adicionados em paralelo ao sinal original.

As Saídas identificadas como 1 e 2 podem ser saídas balanceadas de tomada de 6,35 mm (¼") ou saídas balanceadas XLR.

Além disso, elas são idênticas às Saídas 3 a 12.

As Saídas 3 a 12 são tomadas TRS de 6,35 mm (¼").

Você pode usar essas saídas para enviar sinais da sua DAW para mixers ou equipamentos externos, ou utilizá-las como saídas de monitoramento adicionais.

Para usar as saídas com monitores, você pode atribuí-las ao controle de Monitor para aplicações de som surround e som imersivo, ou usá-las em grupos de monitores Alt. Para mais informações, consulte Como atribuir saídas no Focusrite Control 2.
