Obrigado por adquirir o Focusrite RedNet A16R MkII.
RedNet A16R MkII É uma interface de montagem em rack de 1U e 19 polegadas com 16 canais de conversão AD e DA, além de um par de canais AES3 para a rede de áudio sobre IP Dante. O nível de operação é selecionável entre 18 dBu e 24 dBu, e controles de Mute/Dim e Nível estão disponíveis em cada canal de entrada e saída. Projetada especificamente para ambientes de estrada, sonorização ao vivo e transmissão, cada unidade apresenta redundância de rede e alimentação, construção robusta com conectores de travamento, controle remoto e monitoramento remoto.
Os conectores Ethernet duplos (primário e secundário) no painel traseiro permitem máxima confiabilidade da rede com comutação perfeita para uma rede secundária na improvável ocorrência de uma falha na rede principal. Essas portas também podem ser usadas para conectar unidades adicionais em série quando operando no modo comutado.
Fontes de alimentação redundantes (PSU A e B) com tomadas de entrada separadas no painel traseiro permitem que uma das fontes seja conectada a um sistema de alimentação ininterrupta (UPS). O status de cada PSU pode ser monitorado remotamente pela rede ou pelo painel frontal.
RedNet A16R MkII Possui um conversor de taxa de amostragem (SRC) no par de entradas AES3, permitindo operação instantânea com qualquer fonte AES3, independentemente da taxa de amostragem ou do clock da rede Dante. A interface de áudio é fornecida por quatro conexões DB25 de E/S analógica combinada padrão de 8 canais (AES59). Além disso, os canais 17-18* atuam como canais AES3.
Nota
*Ao operar com taxas de amostragem quádruplas, as entradas dos canais 17-18 não estarão disponíveis. O usuário poderá então selecionar: 1-16 analógico ou 1-14 analógico e 15-16 AES3.
A entrada/saída Word Clock em conectores BNC permite a sincronização da rede Dante com o clock interno ou a sincronização de equipamentos externos com a rede Dante. A referência DARS também pode ser aceita através do conector de entrada XLR-3.

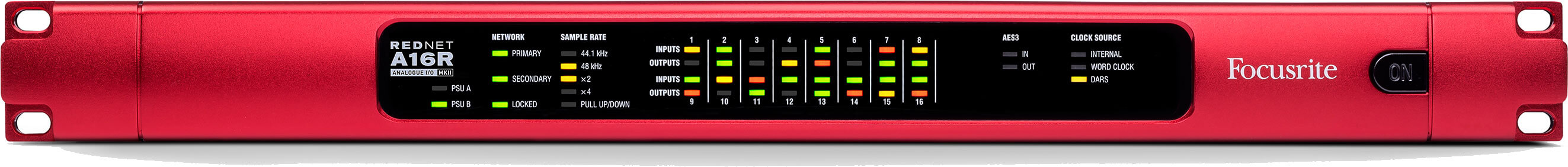

O RedNet A16R MkII O painel frontal contém um conjunto de LEDs para confirmar o status da fonte de alimentação, o status da rede, a taxa de amostragem, as fontes de clock e a presença de sinal nas entradas e saídas.
Nota
Para baixar este guia do usuário em formato PDF, acesse: downloads.focusrite.com .
Isso é Versão 2.0 do RedNet A16R MkII guia do usuário.
Esta é a Versão 2.0 do guia do usuário .
