Entradas de linha |
Todas as medições foram feitas com nível de referência de +24 dBu e Rs = 50 Ω. |
|---|---|
|
Nível de referência de 0 dBFS |
+18 ou +24 dBu (comutável) |
|
Faixa de ajuste de nível |
Silenciar e, em seguida, reduzir de -78 dB a 0 dB em incrementos de 1 dB (por canal). |
|
Resposta de Frequência |
20 Hz – 20 kHz ± 0,1 dB |
|
THD+N |
<-105 dB (0,00056%) não ponderado, 20 Hz – 20 kHz; entrada de -1 dBFS |
|
EIN |
-95 dBu ponderado em A (típico) |
|
Relação sinal-ruído |
119 dB ponderado em 'A' (típico) |
|
Faixa dinâmica do conversor |
120 dB ponderado em 'A' (típico), 10 Hz – 20 kHz |
|
Saídas de linha |
Todas as medições foram feitas com nível de referência de +24 dBu e RL = 100 kΩ. |
|---|---|
|
Nível de referência de 0 dBFS |
+24 ou +18 dBu selecionável |
|
Faixa de ajuste de nível |
Silenciar e, em seguida, reduzir de -78 dB a 0 dB em incrementos de 1 dB (por canal). |
|
Resposta de Frequência |
20 Hz – 20 kHz ± 0,1 dB |
|
THD+N |
<-100 dB (0,001%) não ponderado, 20 Hz – 20 kHz, entrada de +23 dBu |
|
Ruído na presença de sinal |
-94 dBu ponderado em A (típico) |
|
Faixa dinâmica |
118 dB ponderado em 'A' (típico) |
|
Faixa dinâmica do conversor |
120 dB ponderado em 'A' (típico), 10 Hz – 20 kHz |
|
Interrogatório |
|
|---|---|
|
Entrada para Saída ou Entrada |
<-100 dB não ponderado, 20 Hz – 20 kHz; entrada de +23 dBu |
|
Saída ou entrada para saída |
<-100 dB não ponderado, 20 Hz – 20 kHz; entrada de -1 dBFS |
|
Conversores de taxa de amostragem de entrada |
|
|---|---|
|
Faixa de taxa de amostragem |
32 a 216 kHz |
|
Erro de ganho |
-0,3 dB |
|
Faixa dinâmica |
> 138 dB |
|
THD+N |
< -130 dB (0,00003%) |
|
Latência |
De 11 a 45 amostras (dependendo da rede e da taxa de amostragem de entrada) |
|
Desempenho Digital |
|
|---|---|
|
Taxas de Amostragem Suportadas |
44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz (-4% / -0,1% / +0,1% / +4,167%) a 24 bits |
|
Fontes de relógio |
Interno, Relógio de Palavras, DARS ou do Líder da Rede Dante |
|
Faixa de relógio de palavras externo |
Taxa de amostragem nominal ±7,5% |
|
Conectividade do painel traseiro |
|
|---|---|
|
Áudio analógico |
|
|
Contagem de canais |
16 canais de entrada e saída |
|
Entrada e saída |
4 conectores fêmea DB25 (AES59 / Tascam Analógico) |
|
AES3 |
|
|
Contagem de canais |
2 canais de entrada e saída |
|
Entrada alternativa (DARS opcional) |
1 x XLR-3 fêmea [Comutável com canais de entrada analógica 15 e 16 em taxas quad] |
|
Saída alternativa |
1 x XLR-3 macho [Duplicado dos canais de saída analógica 15 e 16 em taxas quadruplicadas] |
|
Word Clock |
|
|
Entrada |
1 porta BNC de 75 Ω (terminação comutável) |
|
Saída |
1 porta BNC de 75 Ω |
|
Fonte de alimentação e rede |
|
|
fonte de alimentação |
2 entradas IEC com clipes de retenção |
|
Rede |
2 x etherCON NE8FBH, também compatível com conectores RJ45 padrão (Compatível com o robusto etherCON NE8MC* – Não compatível com o conector de cabo Cat 6 NE8MC6-MO e cabo NKE65*) |
|
Indicadores do painel frontal |
|
|---|---|
|
Unidade Primária de Alimentação (A) |
LED verde. Acende quando uma entrada CA é aplicada e todas as saídas CC estão presentes. |
|
Unidade Primária de Alimentação (B) |
LED verde. Acende quando uma entrada CA é aplicada e todas as saídas CC estão presentes. |
|
Rede primária |
LED verde. Indica que existe uma conexão de rede na porta primária quando em modo redundante. Quando em modo comutado, uma conexão de rede válida em qualquer uma das portas, primária ou secundária, fará com que este LED acenda. |
|
Rede secundária |
LED verde. Indica que existe uma conexão de rede na porta secundária quando em modo redundante. Não utilizado em modo comutado. |
|
Rede bloqueada |
LED verde. Quando a unidade é seguidora de rede, indica que o sinal de rede está válido. Quando é líder de rede, indica que a unidade está sincronizada com a fonte de clock indicada. |
|
Taxa de amostragem |
LED laranja para cada: 44,1 kHz, 48 kHz, x2, x4 |
|
Puxe para cima/para baixo |
LED laranja. Indica que a unidade está configurada para operar em um domínio Dante pull-up/down. |
|
Nível do sinal do canal |
16 LEDs indicadores de nível de sinal tri-state de entrada e 16 de saída: verde (>-42dB), laranja (>-6dB), vermelho (0 dB). |
|
AES3 |
LEDs verdes: indicadores de presença de sinal de entrada e saída. Acende em > -127 dBFS. |
|
Fonte do relógio |
LED laranja para cada um: Interno, Relógio de Palavras, DARS |
|
Modos de rede |
|
|---|---|
|
Redundante |
Permite que a unidade se conecte a duas redes independentes. |
|
Alterado |
Conecta ambas as portas a um switch de rede integrado, permitindo a conexão em cadeia de dispositivos. |
|
Poder |
|
|---|---|
|
PSUs |
2 x internas, 100-240 V, 50/60 Hz, consumo de 30 W |
|

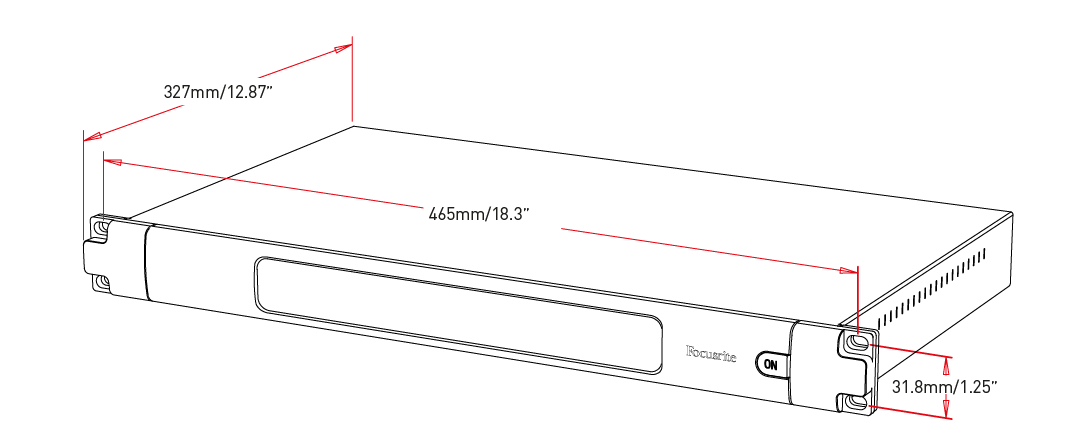

Ambiental |
Temperatura ambiente máxima de operação: 50 °C. Resfriamento por meio de ventilação assistida em dois estágios. |
