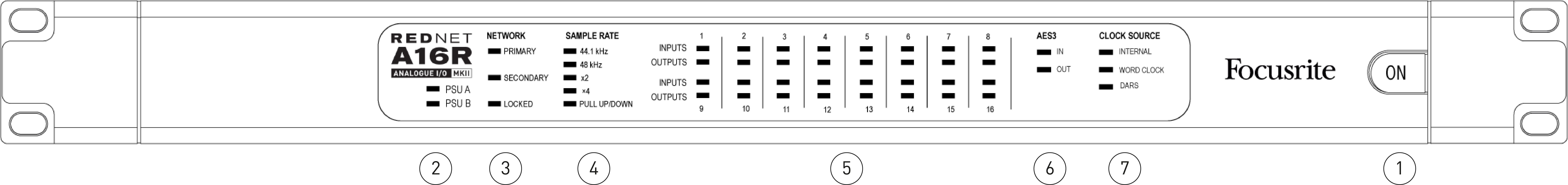

Interruptor de alimentação CA
-
Indicadores de energia:
-
PSU A – Acende quando uma entrada CA é aplicada e todas as saídas CC estão presentes.
-
PSU B – Acende quando uma entrada CA é aplicada e todas as saídas CC estão presentes.
Quando ambas as fontes de alimentação estiverem funcionando e tiverem entradas CA, a fonte de alimentação A será a fonte padrão.
-
-
RedNet Indicadores de status da rede:
-
PRIMÁRIO – Acende quando o dispositivo está conectado a uma rede Ethernet ativa. Também acende para indicar atividade de rede quando opera no modo comutado.
-
SECUNDÁRIO – Acende quando o dispositivo está conectado a uma rede Ethernet ativa. Não é utilizado quando o dispositivo está operando no modo comutado.
-
TRANCADO – Acende quando um sinal de sincronização válido é recebido da rede, ou quando o RedNet A16R MkII A unidade é o Líder da Rede. Pisca se o relógio externo estiver selecionado, mas não conectado.
-
-
RedNet Indicadores de taxa de amostragem
Cinco indicadores laranja: 44,1 kHz, 48 kHz, x2 (múltiplo de 44,1 ou 48), x4 (múltiplo de 44,1 ou 48) e taxa de amostragem PUXAR PARA CIMA/PARA BAIXOEsses indicadores acendem individualmente ou em conjunto para indicar a taxa de amostragem em uso. Por exemplo, para uma configuração de Pull Up/Down de 96kHz, os indicadores de 48kHz, x2 e Pull Up/Down acenderão.
-
Indicadores de nível de sinal:
-
ENTRADAS – LEDs tricolores indicam os níveis de sinal de áudio nas entradas da rede:
-
Verde: Sinal presente (ilumina a -42dBFS)
-
Laranja: -6dBFS
-
Vermelho: 0dBFS
-
-
SAÍDAS – LEDs tricolores indicam os níveis de sinal de áudio nas saídas da rede:
-
Verde: Sinal presente (ilumina a -42dBFS)
-
Laranja: -6dBFS
-
Vermelho: 0dBFS
-
Nota
Ao operar com taxas de amostragem quádruplas, as indicações dos LEDs 15 e 16 dependerão do modo de sinal selecionado.
Modo
LED 15
LED 16
Análogo
Capítulo 15 análogo
Capítulo 16 análogo
AES3
AES3 Esquerda
AES3 Direito
-
-
Indicadores de presença de sinal AES3
LEDs verdes indicam a presença de um sinal AES3. EM para a rede, e FORA da rede; cada um ilumina a -126dBFS.
Nota
Ao operar com taxas de amostragem quádruplas, os LEDs IN e OUT não acendem se o modo analógico estiver selecionado.
Modo
LED 'IN'
LED 'OUT'
Análogo
Desligado
Desligado
AES3
Analógico cap. 15/16
Analógico cap. 15/16
-
Fonte de relógio
Três indicadores laranja: Interno, Relógio de palavras (Entrada BNC) e DARS (Entrada XLR-3). O indicador aceso identifica a referência de clock em uso. Quando uma fonte de clock de entrada for inválida, o indicador 'Locked' piscará para indicar que a unidade voltou a usar seu clock interno.
Nenhum dos indicadores acenderá quando o dispositivo estiver funcionando como um seguidor de Dante.
-

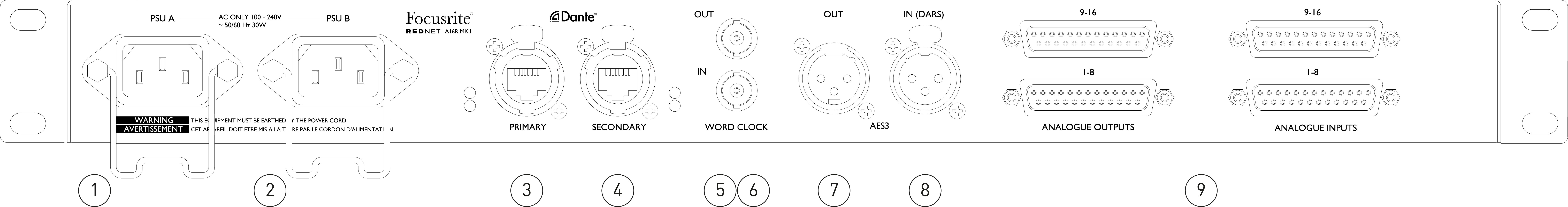

Entrada de rede IEC A
Receptáculo IEC padrão para rede elétrica CA. RedNet A16R MkII possui uma fonte de alimentação 'universal', permitindo operar em qualquer tensão de alimentação entre 100 e 240 V CA
-
Entrada de rede IEC B
Conector de entrada para fonte de alimentação de reserva. A fonte de alimentação B permanece em modo de espera, mas assume o controle automaticamente caso a fonte de alimentação A apresente uma falha ou perca sua alimentação principal.
Caso haja um sistema de alimentação ininterrupta (UPS) disponível, recomenda-se que este seja aplicado à entrada B.
-
Porta de rede primária
Conector RJ45 etherCON para rede Dante. Utilize cabos de rede padrão Cat 5e ou Cat 6 para a conexão. RedNet A16R MkII ao switch de rede Ethernet. Ao lado de cada tomada de rede, há LEDs que acendem para indicar uma conexão de rede válida e atividade na rede.
-
Porta de rede secundária
Conexão de rede Dante secundária onde são utilizadas duas ligações Ethernet independentes (modo redundante), ou uma porta adicional num switch de rede integrado na rede primária (modo comutado).
-
Relógio de palavras fora
Fornece uma saída com a referência de clock do sistema escolhida (pode ser alternada entre a taxa base ou a taxa da rede).
-
Relógio de palavras em
Permite a sincronização da rede Dante com o relógio de palavras.
-
Saída AES3
Saída AES3 permanente do par de canais de áudio 17-18.
Ao operar com taxas de amostragem quádruplas, os canais 17-18 tornam-se duplicados dos canais 15-16. A saída está sempre disponível, tanto no modo AES3 quanto no modo analógico.
-
AES3 em
Fonte AES3 para os canais 17-18. Também pode ser usada como fonte de clock quando alimentada com AES3 ou DARS (Sinal de Referência de Áudio Digital – clock distribuído AES3 conforme AES11). Selecionável por software.
-
Conectores analógicos DB25
Entradas e saídas analógicas em conectores DB25 fêmea; oito canais por conector. Cabeamento conforme o padrão analógico AES59 (também conhecido como padrão Tascam).

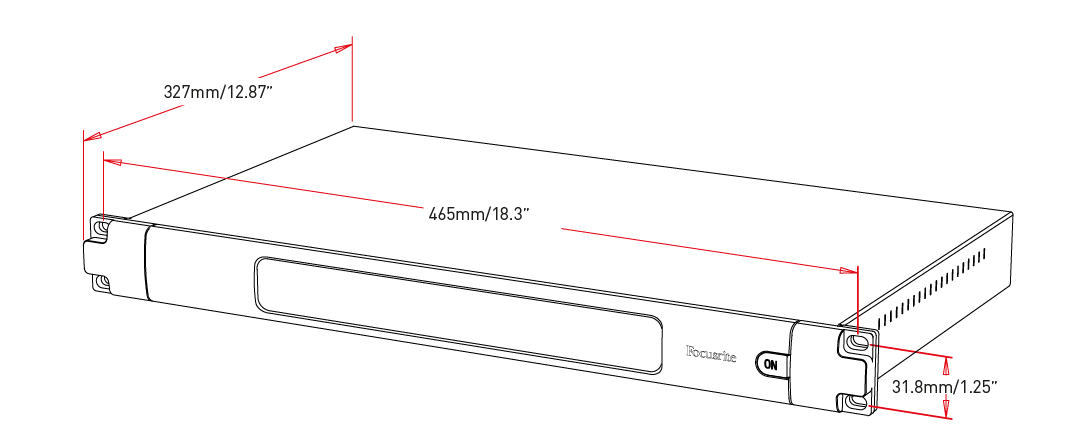

RedNet A16R MkII requer 1U de espaço vertical em rack. Deixe 75 mm adicionais de profundidade do rack atrás da unidade para permitir a passagem de cabos.
RedNet A16R MkII pesa e para instalações em um ambiente fixo (por exemplo, um rack de estúdio), as montagens do painel frontal* fornecerão suporte adequado. Entretanto, se a unidade for usada em uma situação móvel (por exemplo, case de voo para turismo, etc.), recomenda-se que trilhos de suporte laterais ou prateleiras sejam usados dentro do rack.
Importante
*Sempre use parafusos M6 e porcas gaiola projetadas especificamente para racks de equipamentos de 19”. Uma pesquisa na Internet usando a frase “porcas de gaiola M6“ revelará componentes adequados.
O resfriamento é feito por meio de ventoinhas que atuam lateralmente. As ventoinhas utilizadas são de baixa velocidade e baixo ruído.
Nota
A temperatura ambiente operacional máxima é 45 °C / 113 °F.
A ventilação é feita através de aberturas na caixa em ambos os lados. Não monte RedNet A16R MkII Imediatamente acima de qualquer outro equipamento que gere calor significativo, como por exemplo, um amplificador de potência. Além disso, certifique-se de que, quando montado em um rack, as aberturas de ventilação laterais não estejam obstruídas.
RedNet A16R MkII é alimentado pela rede elétrica. Ele incorpora fontes de alimentação 'universais' que podem operar em qualquer tensão de rede CA de 100 V a 240 V. As conexões CA são feitas através de conectores IEC padrão de 3 pinos no painel traseiro.
Quando as fontes de alimentação A e B estão ambas conectadas, a fonte A torna-se a fonte de alimentação padrão e, portanto, consome mais corrente do que a fonte B. Se houver uma fonte de alimentação de reserva proveniente de um sistema de alimentação ininterrupta (UPS), recomenda-se que esta seja conectada à entrada B.
Os cabos IEC correspondentes são fornecidos com a unidade; estes devem ser conectados a fichas de alimentação do tipo correto para o seu país.
O consumo de energia CA do RedNet A16R MkII é 41 W.
Nota
Não há fusíveis em RedNet A16R MkII ou outros componentes substituíveis pelo usuário de qualquer tipo. Por favor, encaminhe todos os problemas de serviço para a Equipe de Suporte ao Cliente (consulte Suporte ao Cliente e manutenção de dispositivos).
