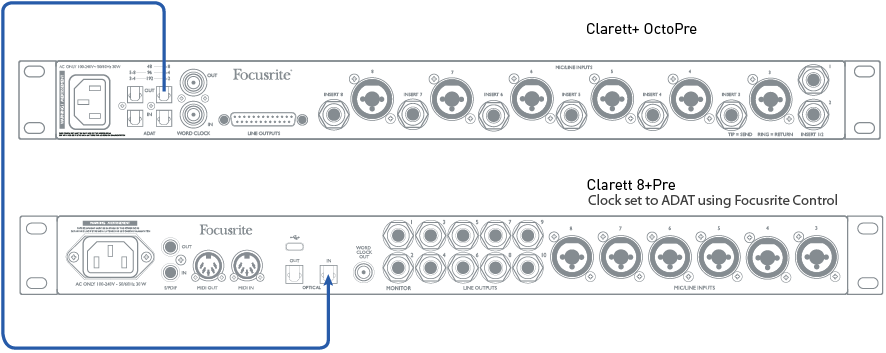

这里 光纤输出 在 Clarett⁺ Octopre 连接到 光纤输入 在 Focusrite Clarett+ 8Pre 音频接口上使用单根光纤电缆。两个设备均以 44.1 kHz 采样率运行。OctoPre 的时钟源设置为 INTERNAL，8Pre 与其同步，因为其时钟源设置为 ADAT（通过 Focusrite Control）。

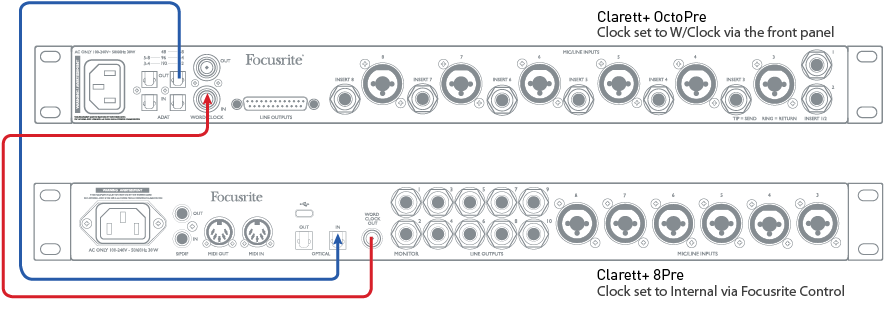

这里 光纤输出 在 Clarett⁺ Octopre 连接到 光纤输入 在 Focusrite Clarett+ 8Pre 音频接口上使用单根光纤电缆。两个设备均以 44.1kHz 采样率运行。OctoPre 的时钟源设置为 W/CLOCK，其 字时钟输入 输入连接到 字时钟输出 在 Clarett+ 8Pre 上使用 BNC 电缆。Clarett+ 8Pre 的时钟源设置为 INTERNAL（通过 Focusrite Control），使其成为同步领导者。它也适用于任何其他具有 ADAT 输入和字时钟输出的音频接口。

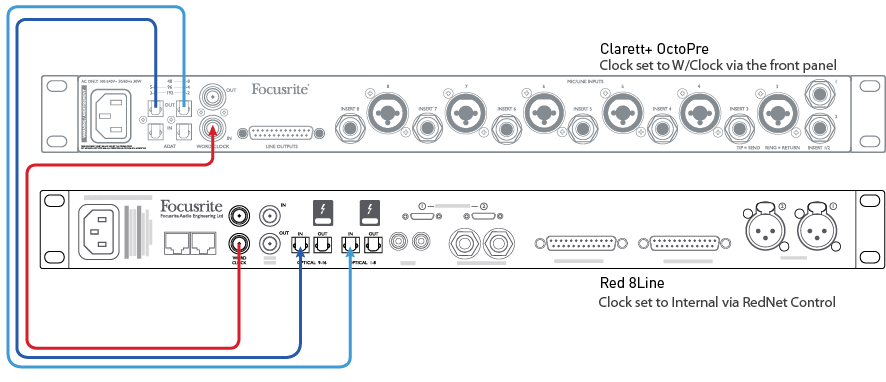

此示例显示与示例 2 类似的设置，但使用以 96 kHz 采样率运行的 Focusrite Red 8Line 音频接口（“SMUX-II”模式）。两个设备都必须设置为 96kHz；您需要两根光缆，每根光缆承载四个音频通道。Red 8Line 是同步引导器。
模拟调音台

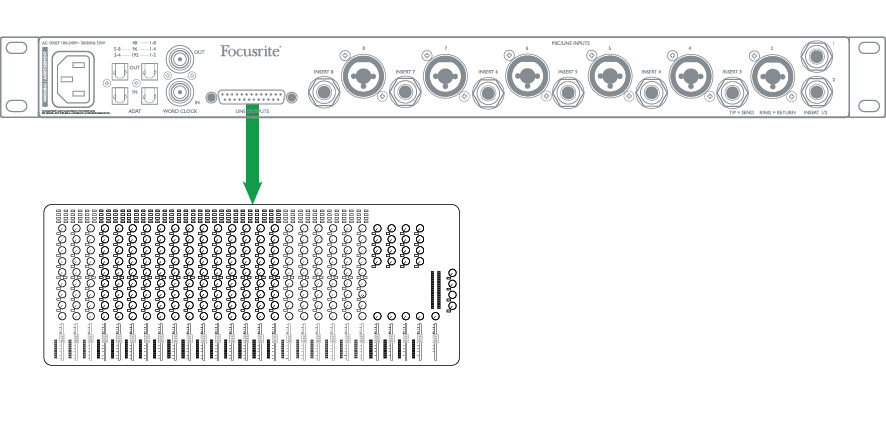

此设置使用 Clarett⁺ Octopre的麦克风前置放大器和 AIR 模式可为模拟混音台提供高品质的“前端”。使用 8 路线束将 OctoPre 的 LINE OUT 插口连接到混音台上的八个线路输入；这将需要一端的 25 路 D-sub 和另一端的八个适合混音台线路输入的连接器。（专业音频供应商可提供预制线束）。
此设置也适合将 OctoPre 用作任何类型的 8 通道模拟设备的输入级。
因为 Clarett⁺ Octopre的 ADAT 输出 端口始终处于活动状态，您还可以同时在具有 ADAT 接口的 DAW（或其他录音设备）上录制演奏。

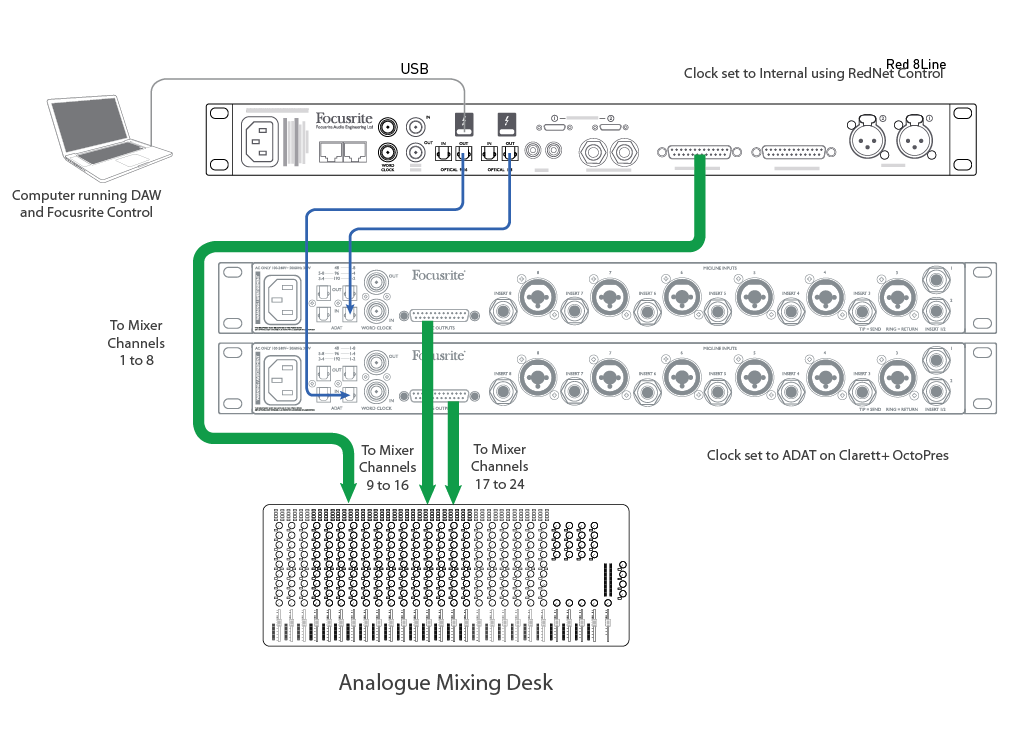

此示例显示如何将更多 DAW 音轨连接到模拟混音台进行混音。Red 8Line 接口的 8 个模拟输出连接到混音台通道 1 至 8。将 Red 8Line 的 光纤输出 端口到 光纤输入 两个端口 Clarett⁺ Octopre并在两者上启用 ADAT>LINE。使用与示例 4 类似的线束将两个 OctoPres 连接到桌子的 9 至 24 通道。
在这种情况下，Red 8Line 通常是同步领导者，因此其时钟源设置为内部。两者的时钟源 Clarett⁺ Octopres 设置为 ADAT，因此两者都通过 ADAT 光纤连接同步到 Red 8Line。
