感谢您购买此产品 Clarett⁺ Octopre，具有 ADAT 连接的录音室级八通道麦克风前置放大器，专为需要极高品质输入和输出的工程师和制作人而设计。八个下一代、高动态余量、低噪音、低失真的 Clarett+ 麦克风前置放大器（具有独特的全模拟 Air 功能）可帮助您以精确的清晰度捕捉超清晰的录音。具有超宽动态范围的独立 AD 和 DA 转换器让您听到真实的声音，让您和您的合作者比以往任何时候都更接近您的音乐。
Clarett⁺ Octopre 是工作室升级版，可连接您的所有设备，轻松实现高品质多轨录音。与 Clarett+ 2Pre、Clarett+ 4Pre 或 Clarett+ 8Pre 结合使用（通过 ADAT 连接），它是任何多通道录音会话的理想伴侣。
本用户指南详细说明了硬件，以帮助您全面了解产品的操作功能。我们建议您花时间阅读本指南，以便充分了解所有可能性 Clarett⁺ Octopre 所提供的。
这是 版本 5.1 的 Clarett⁺ Octopre 用户指南。
注意
若要下载此用户指南的PDF版本，请访问： downloads.focusrite.com 。
这 Clarett⁺ Octopre 是一款八通道前置放大器，用于麦克风、线路和乐器输入信号。提供模拟和数字输出：数字输出为 ADAT 格式，采用光纤 TOSLINK 连接器，可使用光纤电缆轻松路由到任何配备 ADAT 的接口。 Clarett⁺ Octopre 可以发送和接收采样率为 44.1、48、88.2 或 96 kHz 的八通道音频，或采样率为 176.4 或 192 kHz 的四通道音频。
这 Clarett⁺ Octopre 拥有八个下一代高性能 Clarett+ 前置放大器，可捕捉最清晰、最强大的音频，其前置放大器设计可带来大量的余量、低失真和低噪音。
全新改进的高性能 AD 和 DA 转换器可提供极低噪音和高动态范围音频，从而制作出比以往更强大的录音。每个通道上的可切换通道插入保持 Clarett⁺ Octopre 在您的创作过程的中心，其字时钟输入为您的系统提供了便利性和可靠性。
ADAT 输入允许您连接到接口的 ADAT 输出 - 例如 Clarett+ 8Pre - 以增加录音系统的输出通道数量。
-

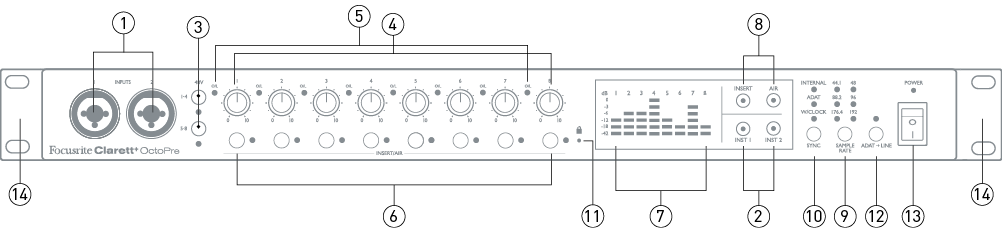

输入 1 & 2 – 组合 XLR 输入插座 - 通过 XLR 或 ¼” 插孔连接麦克风、乐器（例如吉他）或线路电平信号（视情况而定）。TRS（平衡）或 TS（非平衡）插孔插头可用于乐器或线路电平信号。
-
练习 1 & 练习 2 – 两个开关用于将输入 1 和 2 设置为“乐器”模式。选择 INST 时，增益范围和输入阻抗会改变（相对于 LINE），输入将变为不平衡。这优化了通过 2 极 (TS) 插头直接连接乐器的功能。关闭 INST 时，输入适合连接线路电平信号。线路电平信号可以通过 3 极 (TRS) 插孔以平衡形式连接，也可以通过 2 极 (TS) 插孔以不平衡形式连接。每个开关都有一个红色 LED 来确认选择。
-
48伏 – 两个开关分别在 Combo 连接器的 XLR 触点上为麦克风输入 1-4 和 5-8 启用 48 V 幻象电源。（请注意，输入 3 至 8 位于后面板上。）每个开关都有一个红色 LED，用于显示幻象电源何时启用。请注意，并非所有麦克风都需要幻象电源。如果您不确定麦克风是否需要它才能工作，请阅读麦克风文档。
-
获得 1 到 8 – 八个旋转控制器：分别调整输入 1 至 8 的信号输入增益。
-
过载 – 每个输入通道都有一个红色的“过载”LED；当信号电平达到 +19.5 dBu 时，该 LED 会亮起。务必调整电平，使 LED 不亮：以避免削波。
-
插入/空气 – 每个通道一个开关，根据 INSERT 和 AIR 主开关 [8] 的设置，可启用通道的后面板插入点或通道的 AIR 功能。每个开关都有一个关联的 LED，选择 INSERT 时亮绿色，选择 AIR 时亮黄色。
-
仪表 – 八个 6 段 LED 仪表显示八个模拟输入信号的信号电平。输入仪表显示输入增益级后的信号电平。LED 在 -42、-18 和 -12 dBFS（绿色）、-6 和 -3 dBFS（黄色）以及 0 dBFS（红色）时亮起。始终避免 0dBFS，这表明数字削波。
-
插入 和 空气 功能主开关：两个带有内部 LED 的开关（INSERT = 绿色，AIR = 黄色），用于确定每个通道 INSERT/AIR 开关的功能 [6]。
-
采样率 – 一个开关，可逐步切换六种采样率设置。当前速率由绿色 LED 显示。OctoPre 会存储正在使用的采样率，以便在电源循环期间保留。
-
同步 – 一个开关，可切换三个可用的数字同步源（内部、ADAT 或字时钟），当前源由相邻的红色 LED 之一显示。OctoPre 存储正在使用的同步源，以便在电源循环期间保留它。
-
（锁定） - 绿色 LED 确认时钟同步，无论是 Clarett⁺ Octopre的内部时钟或外部数字输入。
-
ADAT > 线路 – 禁用时，输入通道 1 至 8 为后面板供电 线路输出 连接器（模拟）和 ADAT 输出端口（数字）。当启用 ADAT>LINE 模式时，ADAT 输入端口的信号将发送到 OctoPre 的 线路输出 连接器。这允许您向系统添加 8 通道模拟输出。红色 LED 确认此模式已启用。在此模式下，模拟输入（通道 1 至 8）仍路由到 ADAT 数字输出。使用的模式存储在内存中，因此在设备关闭时会保留。
-
力量 – 交流电源开关和 LED。
-
用于安装的机架耳 Clarett⁺ Octopre 在标准的19英寸设备机架中。
-

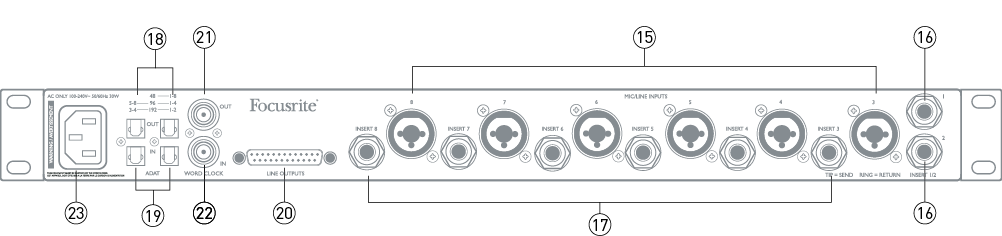

插入 1 & 2 – 两个 ¼” TRS 插孔，提供将外部处理设备连接到通道 1 和 2 的接入点。插入件由前面板启用 插入/空气 开关 [6] 和 [8]，并且是不平衡的。插座接线如下：
-
插入 3 到 8 – 6 x ¼” TRS 插孔插座为 3 至 8 通道提供插入点；这些在电气上与 [16] 相同。
-
光纤输出 – 两个 TOSLINK 连接器，用于提供设备的数字输出。两个连接器的使用取决于采样率，如下所示：
-
光纤输入 – 两个 TOSLINK 连接器，在 ADAT>LINE 模式下使用时为设备提供数字输入。请注意，这些不是通道 1 至 8 的“数字”输入，并且施加在这些端口上的信号不会通过 AIR 电路，也不会在插入件处使用。两个连接器的使用取决于采样率，如 [18]。
-
线路输出 1 到 8 – 25 针母 D-sub 连接器上有八个平衡模拟线路输出。此连接器始终处于活动状态，通常承载通道 1 至 8 的输出，从而实现 Clarett⁺ Octopre 用作独立的 8 通道模拟麦克风前置放大器。在 ADAT > LINE 模式下，连接器传输施加在 光纤输入 端口 [19]。连接器的引脚排列遵循 8 通道模拟接口的“Tascam”标准：
别针
功能
别针
功能
1
输出 8 ‘热’ (+)
14
输出 8 ‘冷’ (-)
2
输出 8 接地
15
输出 7 ‘热’ (+)
3
输出 7 ‘冷’ (-)
16
输出 7 接地
4
输出 6 ‘热’ (+)
17
输出 6 ‘冷’ (-)
5
输出 6 接地
18
输出 5 ‘热’ (+)
6
输出 5 ‘冷’ (-)
19
输出 5 接地
7
输出 4 ‘热’ (+)
20
输出 4 ‘冷’ (-)
8
输出 4 接地
21
输出 3 ‘热’ (+)
9
输出 3 ‘冷’ (-)
22
输出 3 接地
10
输出 2 ‘热’ (+)
23
输出 2 ‘冷’ (-)
11
输出 2 接地
24
输出 1 ‘热’ (+)
12
输出 1 ‘冷’ (-)
25
输出 1 接地
13
无
-
字时钟输出 – 一个 BNC 连接器，带有 Clarett⁺ Octopre的字时钟；这可用于同步其他数字音频设备。
-
字时钟输入 – 用于连接外部字时钟信号的 BNC 连接器；通过设置选择 同步 至 W/CLOCK。如果您有 Leader 参考时钟，可为您工作室中的所有数字音频设备提供同步，请使用此输入。
-
交流电源 – 标准 IEC 插座。 Clarett⁺ Octopre 配备“通用”电源，可使用 100 至 240 V、50 或 60 Hz 的任何交流电源运行。
