使用 Clarett⁺ Octopre

所有八个模拟输入均使用“组合 XLR”连接器。这些连接器可接受公头 XLR 连接器、TS（非平衡）¼” 插孔或 TRS（平衡）¼” 插孔。

当您使用 XLR 连接器时，前置放大器会自动配置增益和阻抗以接收麦克风电平信号。如果使用 ¼” 插头，前置放大器会接受平衡或不平衡线路电平信号。当您启用 INST 模式（通道 1 或 2）时，1/4” 输入会针对不平衡、高阻抗信号进行优化。

您可以将线路输出连接到 Clarett⁺ Octopre 到外置设备（或任何其他设备）的模拟线路输入，将其用作模拟 8 通道麦克风前置放大器，或在 ADAT>LINE 模式下用作 ADAT 信号的模拟“接线盒”。

输出是平衡的；请参阅 [20] 了解引脚分布。专业音频供应商提供现成的 DB25 转 XLR 或 DB25 转插孔分支电缆。

使用 光纤输出 ADAT 端口 [18] 用于连接 Clarett⁺ Octopre 使用 TOSLINK 光缆连接到音频设备的 ADAT 输入。

这些端口可通过单根光纤电缆发送 44.1 kHz 或 48 kHz 采样率的八声道音频。在这些采样率下，两个端口承载相同的八个声道。

在 88.2 kHz 或 96 kHz 采样率下，每个端口发送四个通道。右侧端口承载通道 1 至 4，左侧端口承载通道 5 至 8；您需要两条 TOSLINK 电缆来发送所有八个通道。

在 176.4 kHz 或 192 kHz 采样率下，每个端口可以传输两个通道。右侧端口传输通道 1 和 2，左侧端口传输通道 3 和 4。在这些采样率下，OctoPre 的数字音频通道被限制为四个；通道 5 至 8 的输出无法通过 ADAT 端口获得。

使用 采样率 开关 [9] 选择采样率频率。 Clarett⁺ Octopre 与接收数字设备上设置的采样率相匹配。

有两种同步选项可供选择：

Clarett⁺ Octopre 作为时钟领导者：

通过以下方式将 OctoPre 连接到接收设备 光纤输出 端口并确保接收设备设置为从其 ADAT 输入获取时钟（并且两个设备上的采样率匹配）。

在 OctoPre 上， 同步 应设置为 内部的 和 LED 将会亮起。

另一种方法是将接收设备同步到 Clarett⁺ Octopre的 字时钟输出 使用 BNC 电缆。接收设备的同步源需要设置为其外部字时钟输入。

Clarett⁺ Octopre 作为时钟跟随器：

通过以下方式将 OctoPre 连接到您的接口 光纤输出 端口并使用 BNC 电缆将数字系统的字时钟引线连接到 OctoPre 的 字时钟输入 连接器（同时确保所有设备上的采样率匹配）。

在 OctoPre 上， 同步 应设置为 W/CLOCK，并且 LED 将会亮起。

使用 光纤输入 ADAT 端口 [19] 如果你需要将数字音频（例如 DAW 的输出）转换为模拟音频，请使用 Clarett⁺ Octopre的 ADAT > LINE 模式。

右侧端口可通过单根光纤接收八通道、44.1 kHz 或 48 kHz 采样率的音频。

在 88.2 kHz 或 96 kHz 采样率下，每个端口可以接收四个音频通道。右侧端口承载 1 至 4 通道，左侧端口承载 5 至 8 通道；您需要两条 TOSLINK 电缆才能接收所有八个通道。

在 176.4 kHz 或 192 kHz 采样率下，每个端口可接收两个音频通道。右侧端口承载通道 1 和 2，左侧端口承载通道 3 和 4。在这些采样率下，OctoPre 被限制为四个数字音频通道。

使用 采样率 开关 [9] 选择所需频率。 Clarett⁺ Octopre 与传输数字设备上设置的采样率相匹配。

Clarett+ 系列所有型号的一个重要特点是模拟前置放大器设计。电路包括 AIR 功能，每个通道均可单独选择。AIR 巧妙地改变了前置放大器的频率响应，以模拟 Focusrite 经典变压器式 ISA 麦克风前置放大器的阻抗和共振特性。使用麦克风录音时，您会注意到中频范围的清晰度和清晰度得到增强，这正是人声和许多原声乐器最需要的地方。

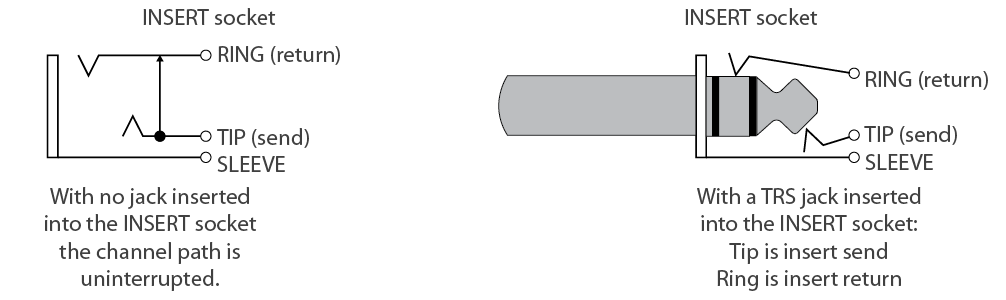

每个前置放大器通道都包含一个可切换的插入点，用于连接外部处理设备，例如压缩机或噪声门。插入点包含一个发送点和一个返回点：如果 INSERT 插座中没有插孔，则通道信号路径不会中断。插入点的发送和返回都是不平衡的。使用 TRS 插孔，将插孔的尖端（发送）和环（返回）连接到两根单独的电缆；此类电缆（通常称为“Y 型电缆”）可从专业音频供应商处购买。

插入点位于 AIR 电路之后（外部设备将接收由 AIR 修改的信号）并位于前面板 GAIN 控件 [4] 之后。使用插入点时，请尝试调整外部处理器的输入和输出电平，使返回信号与发送信号电平大致相同。如果外部处理器的增益过高，OctoPre 内部可能会过载，因此请使用通道计 [7] 检查返回信号电平。

使用前面板 插入/空气 按钮 [6] 启用插入点。（首先选择 插入 使用主开关 [8]。）通道 LED 将亮起绿灯以确认选择。

选择 ADAT>LINE 模式（前面板上的 [12]）可重新分配为模拟信号供电的八个信号源 线路输出 D-sub连接器[20]。

此模式允许您使用 Clarett⁺ Octopre 将 8 通道 ADAT 格式输出（例如来自 DAW）连接到一组模拟输入。例如，您可以将 DAW 的通道发送到外置设备，以用作混音过程的一部分。

当启用 ADAT>LINE 模式时，八个 Clarett 麦克风前置放大器仍然可运行，并且它们的输出仍然可用 光纤输出 端口。
